FSK调制解调器Verilog代码Quartus仿真

名称：FSK调制解调器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

FSK调制解调器

1、设计实现FSK调制功能，输出2FSK调制波形

2、使用2种不同频率的正弦波

3、对FSK调制波形进行解调，能正确解调出原信号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

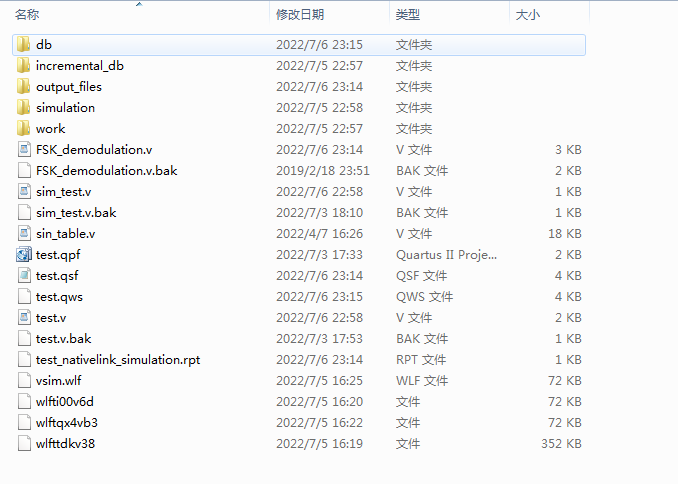

1. 工程文件

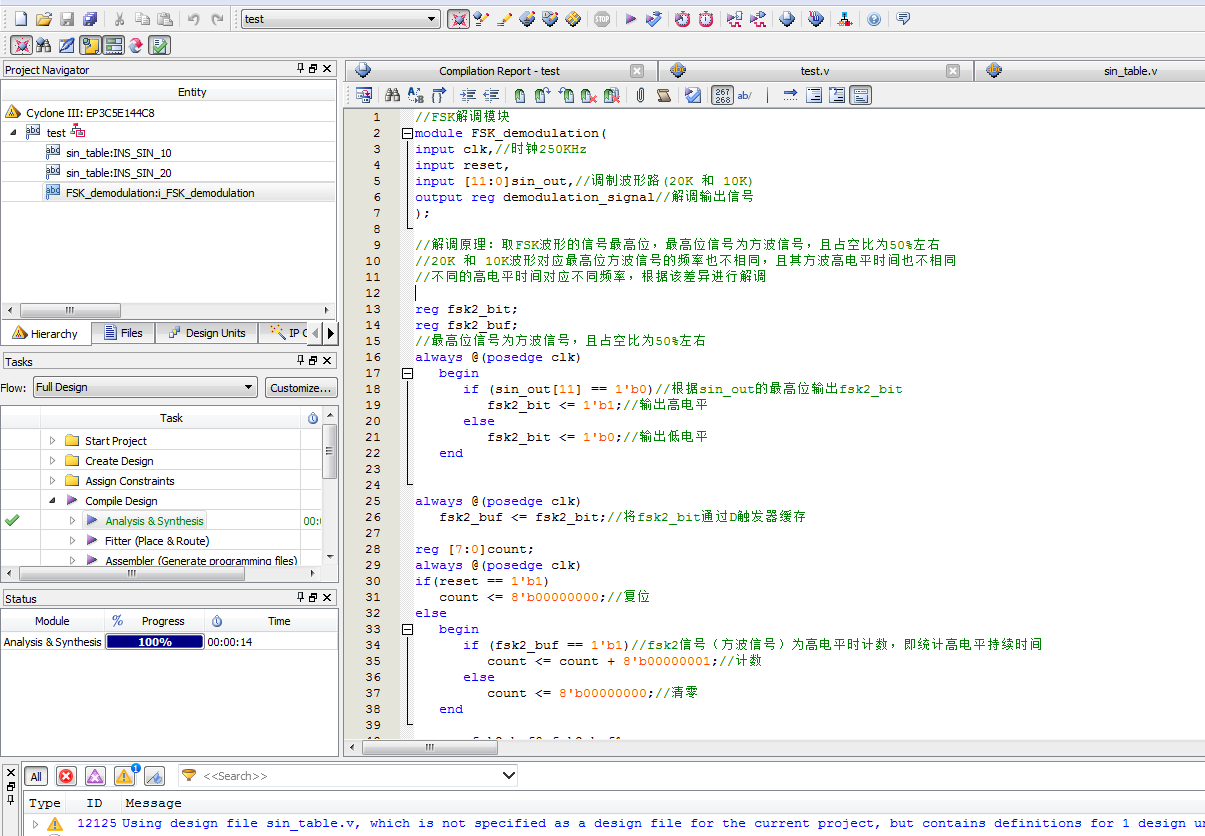

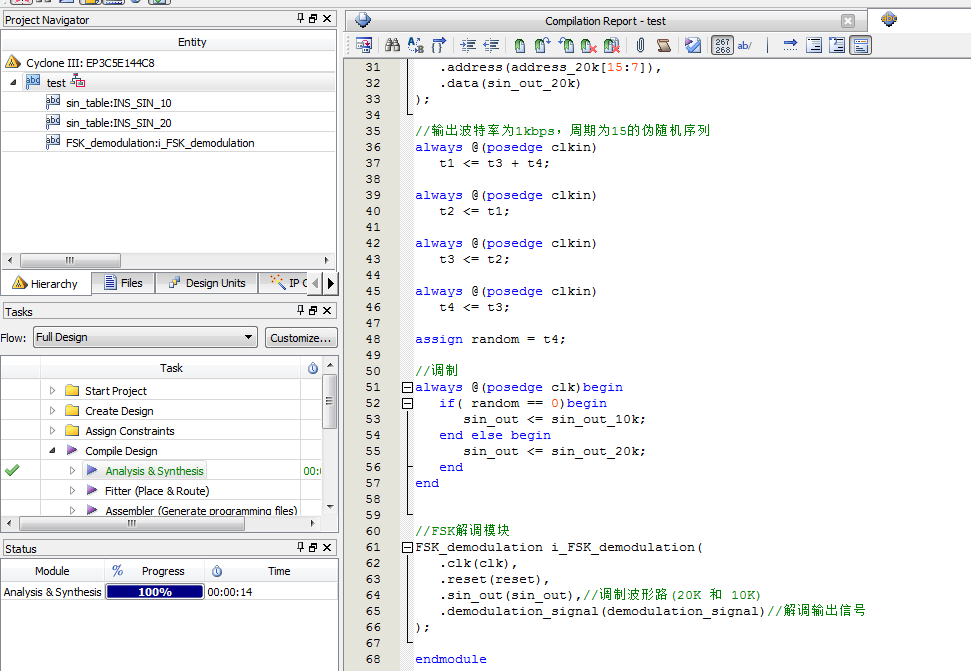

2. 程序文件

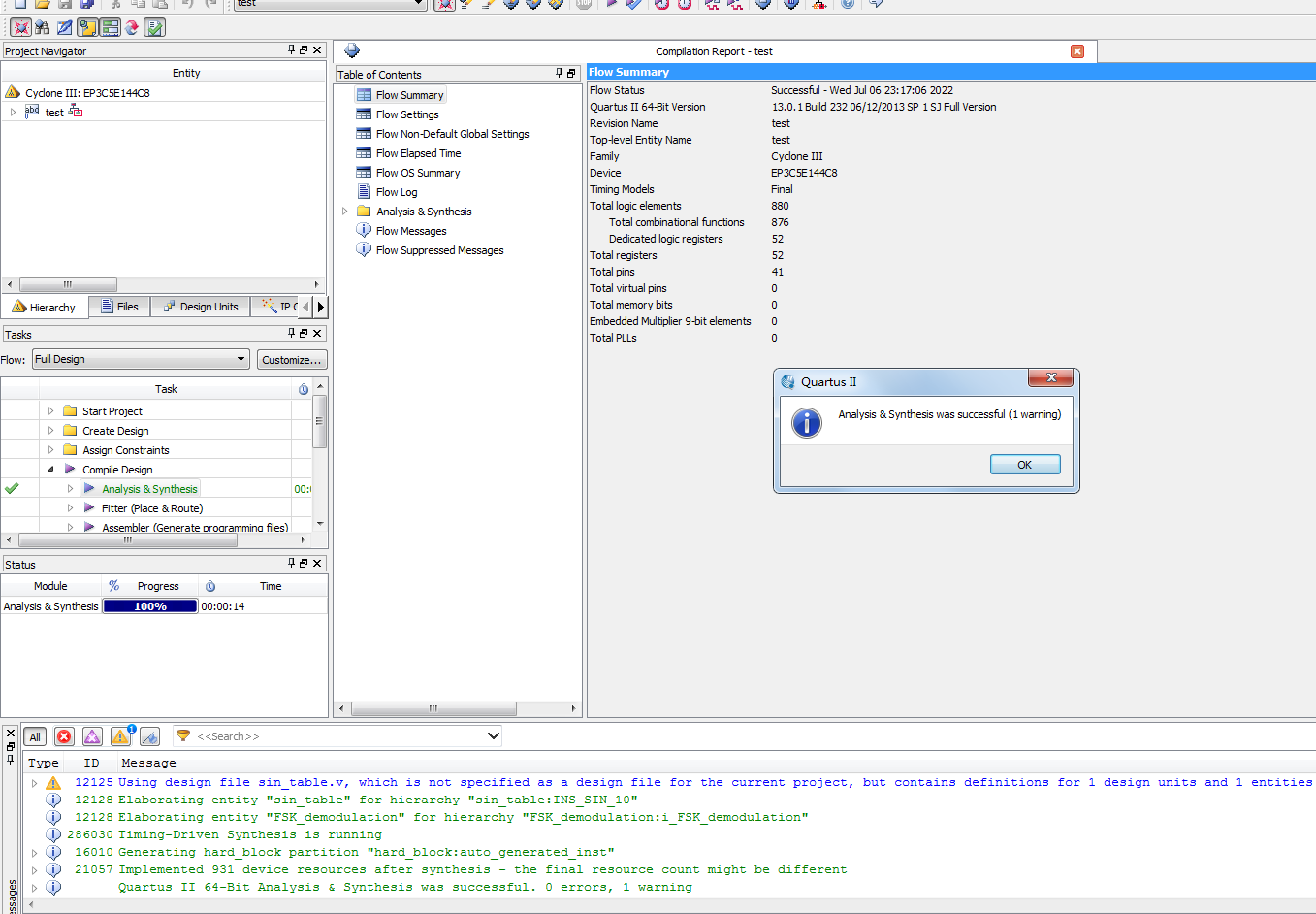

3. 程序编译

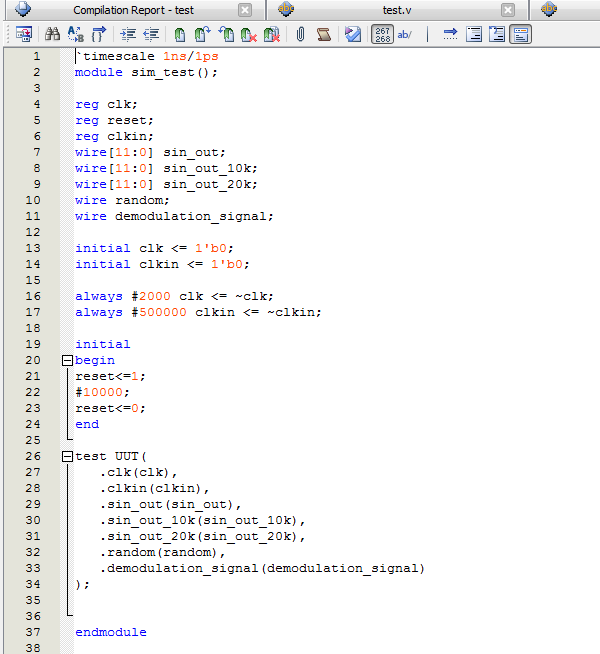

4. Testbench

5. 仿真图

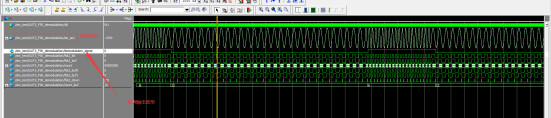

整体仿真图

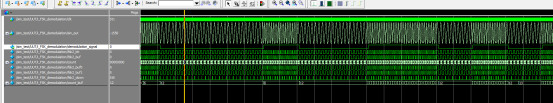

解调模块仿真图

部分代码展示:

//FSK解调模块
module FSK_demodulation(
input clk,//时钟250KHz
input reset,
input [11:0]sin_out,//调制波形路(20K 和 10K)
output reg demodulation_signal//解调输出信号
);
//解调原理：取FSK波形的信号最高位，最高位信号为方波信号，且占空比为50%左右
//20K 和 10K波形对应最高位方波信号的频率也不相同，且其方波高电平时间也不相同
//不同的高电平时间对应不同频率，根据该差异进行解调
reg fsk2_bit;
reg fsk2_buf;
//最高位信号为方波信号，且占空比为50%左右
always @(posedge clk)
   begin
      if (sin_out[11] == 1'b0)//根据sin_out的最高位输出fsk2_bit
         fsk2_bit <= 1'b1;//输出高电平
      else
         fsk2_bit <= 1'b0;//输出低电平
   end
always @(posedge clk)
   fsk2_buf <= fsk2_bit;//将fsk2_bit通过D触发器缓存

reg [7:0]count;
always @(posedge clk)
if(reset == 1'b1)
count <= 8'b00000000;//复位
else
