多路彩灯控制器VHDL代码Quartus仿真

名称：多路彩灯控制器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

多路彩灯控制器

一。综合训练内容要求

设计一台基于FPGA的多路彩灯控制器的设计,要求如下

1.彩灯从左到右逐次闪亮,然后从右到左逐次熄灭

2.彩灯两边同时亮两个,然后逐次向中间点亮

3.彩灯从左到右两个两个点亮,然后从右到左两个两个逐次点亮。

4.彩灯中间两个点亮,然后同时向两边散开

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

彩灯设计文档.doc

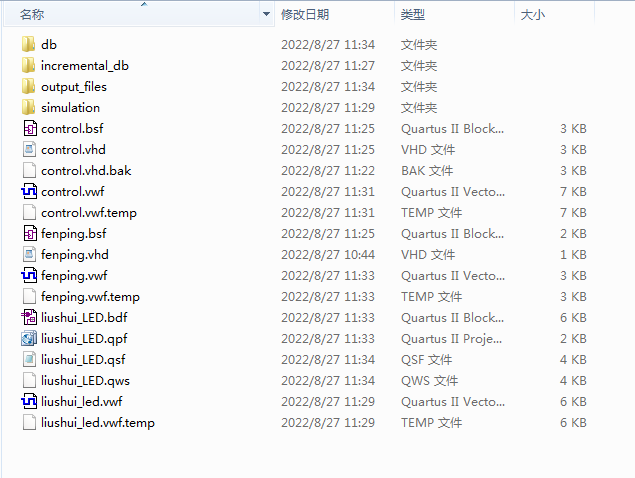

1. 工程文件

2. 程序文件

原理图

代码

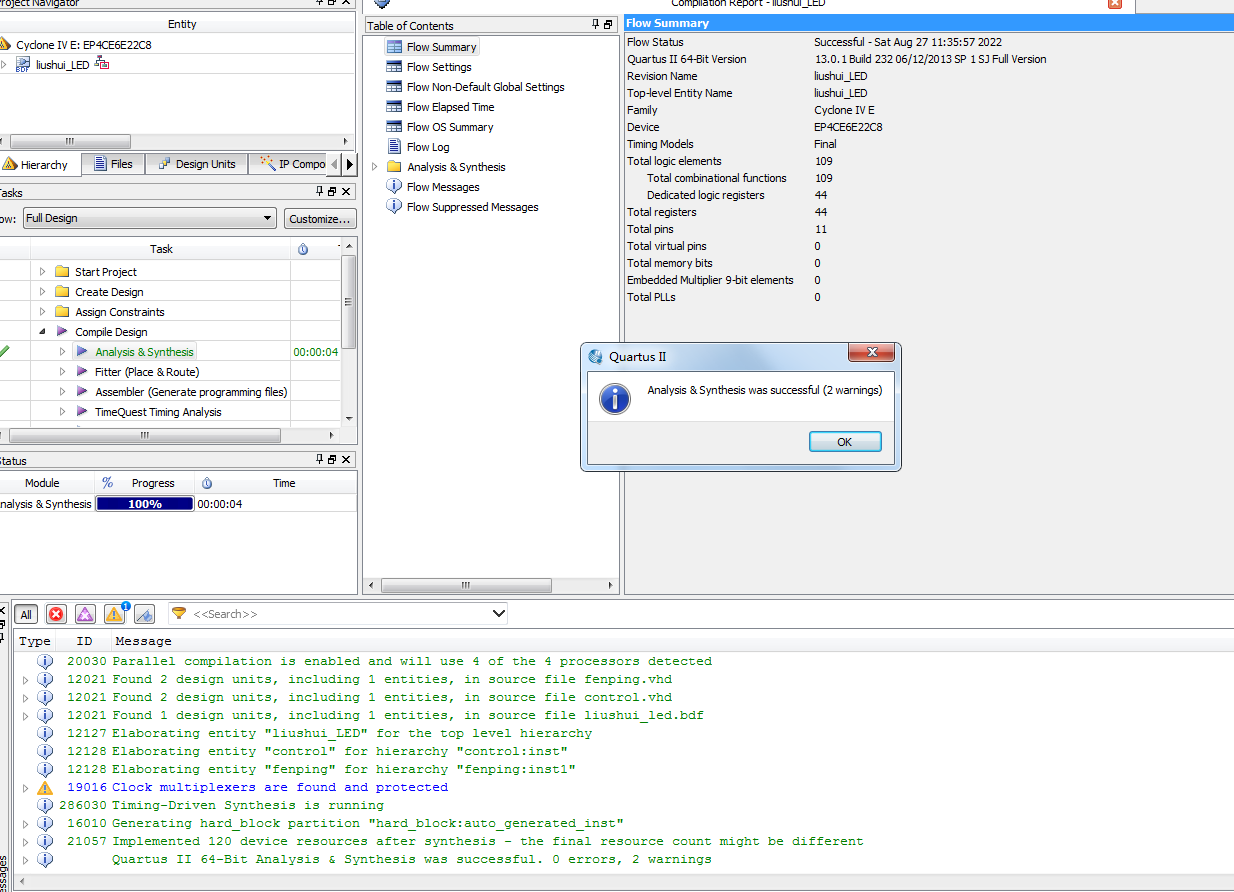

3. 程序编译

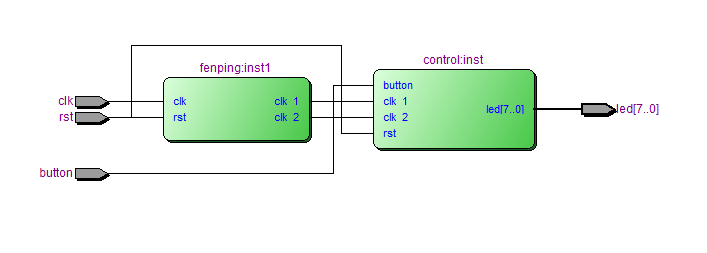

4. RTL图

5. 仿真图

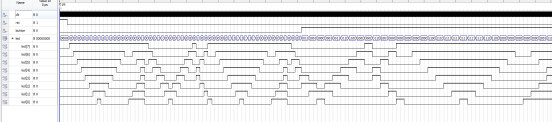

整体仿真图

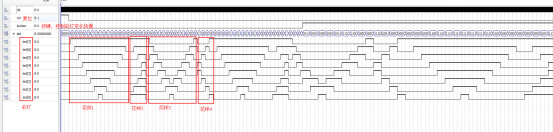

花样1，从左到右亮，再从右到左灭

花样2，两边向中间点亮

花样3，从左到右两个两个点亮，再从右到左点亮

花样4，中间两个点亮，再向两边散开

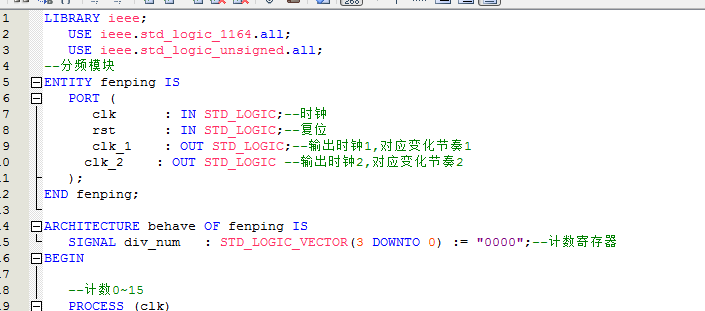

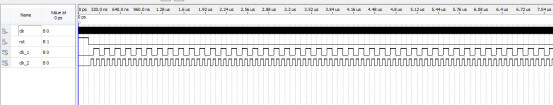

分频模块仿真图

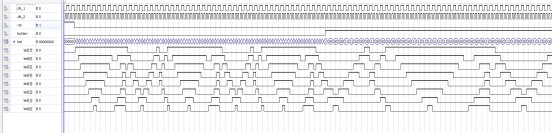

控制模块仿真图

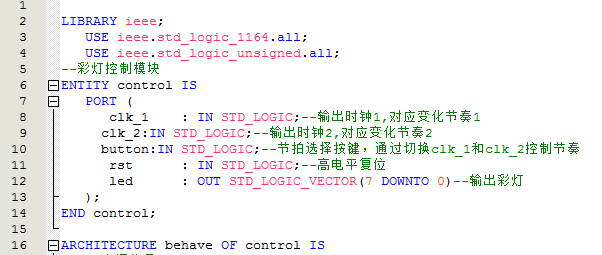

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--彩灯控制模块
ENTITY control IS
   PORT (
      clk_1    : IN STD_LOGIC;--输出时钟1,对应变化节奏1
  clk_2:IN STD_LOGIC;--输出时钟2,对应变化节奏2
  button:IN STD_LOGIC;--节拍选择按键，通过切换clk_1和clk_2控制节奏
      rst      : IN STD_LOGIC;--高电平复位
      led      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出彩灯
   );
END control;
ARCHITECTURE behave OF control IS
   --中间信号
   SIGNAL clk    : STD_LOGIC;
   SIGNAL cnt : integer := 0;--计数器
BEGIN

   clk<=clk_1 when (button='1') else clk_2;----节拍选择按键，通过切换clk_1和clk_2控制节奏
   PROCESS (clk, rst)
   BEGIN
      IF (rst = '1') THEN--复位清零
         cnt <= 0;
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (cnt = 35) THEN
            cnt <= 0;--运行结束后循环
         ELSE
            cnt <= cnt + 1;--计数
         END IF;
      END IF;
   END PROCESS;
   PROCESS (clk, rst)
   BEGIN
      IF (rst = '1') THEN--复位清零
         led <= "00000000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         CASE cnt IS
    --花样1，从左到右亮，再从右到左灭
            WHEN  0 =>led <= "10000000";
            WHEN  1 =>led <= "11000000";
WHEN  2 =>led <= "11100000";
WHEN  3 =>led <= "11110000";
WHEN  4 =>led <= "11111000";
WHEN  5 =>led <= "11111100";
WHEN  6 =>led <= "11111110";
WHEN  7 =>led <= "11111111";
WHEN  8 =>led <= "11111110";
WHEN  9 =>led <= "11111100";
WHEN 10 =>led <= "11111000";
WHEN 11 =>led <= "11110000";
WHEN 12 =>led <= "11100000";
WHEN 13 =>led <= "11000000";
WHEN 14 =>led <= "10000000";
--花样2，两边向中间点亮
WHEN 15 =>led <= "10000001";
WHEN 16 =>led <= "11000011";
WHEN 17 =>led <= "11100111";
WHEN 18 =>led <= "11111111";
--花样3，从左到右两个两个点亮，再从右到左点亮
WHEN 19 =>led <= "11000000";
WHEN 20 =>led <= "01100000";
WHEN 21 =>led <= "00110000";
WHEN 22 =>led <= "00011000";
WHEN 23 =>led <= "00001100";
WHEN 24 =>led <= "00000110";
WHEN 25 =>led <= "00000011";
WHEN 26 =>led <= "00000110";
WHEN 27 =>led <= "00001100";
WHEN 28 =>led <= "00011000";
WHEN 29 =>led <= "00110000";
WHEN 30 =>led <= "01100000";
WHEN 31 =>led <= "11000000";
--花样4，中间两个点亮，再向两边散开

代码文件（付费下载）：
