出租车计费器VHDL代码Quartus仿真

名称：出租车计费器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

综合训练内容要求

设计一个满足日常生活所需功能的出租车计费器

该计费器能实现计费功能。车起步开始计费,首先显示起步价,起步费为1000元,车在行驶3km以内,只收起步价。车行驶超过3km后,每km2元,车费依次累加。当费用达到或超过40元时,每km收费4元。当遇到红灯或客户需要停车等待时,则按时间计费为每20s收费1元

实现计费器预置功能,能够预置起步费、每公里收费、车行加费里程、计时收费等

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

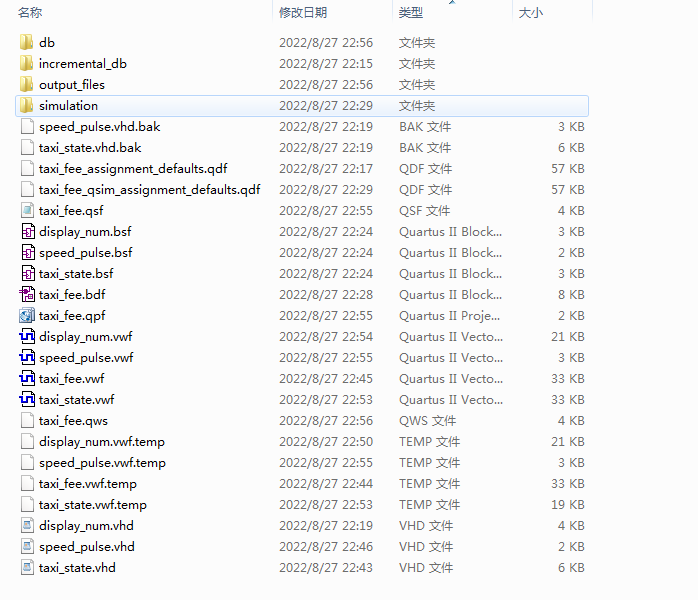

1. 工程文件

2. 程序文件

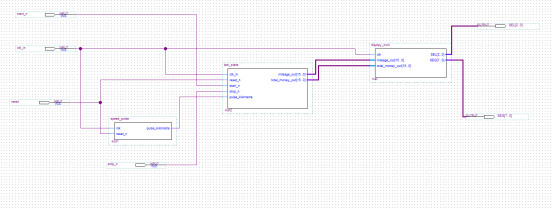

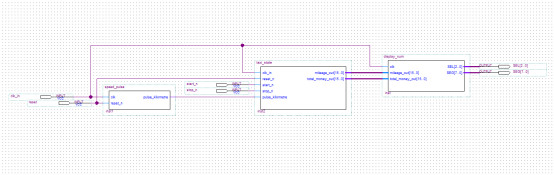

原理图

代码

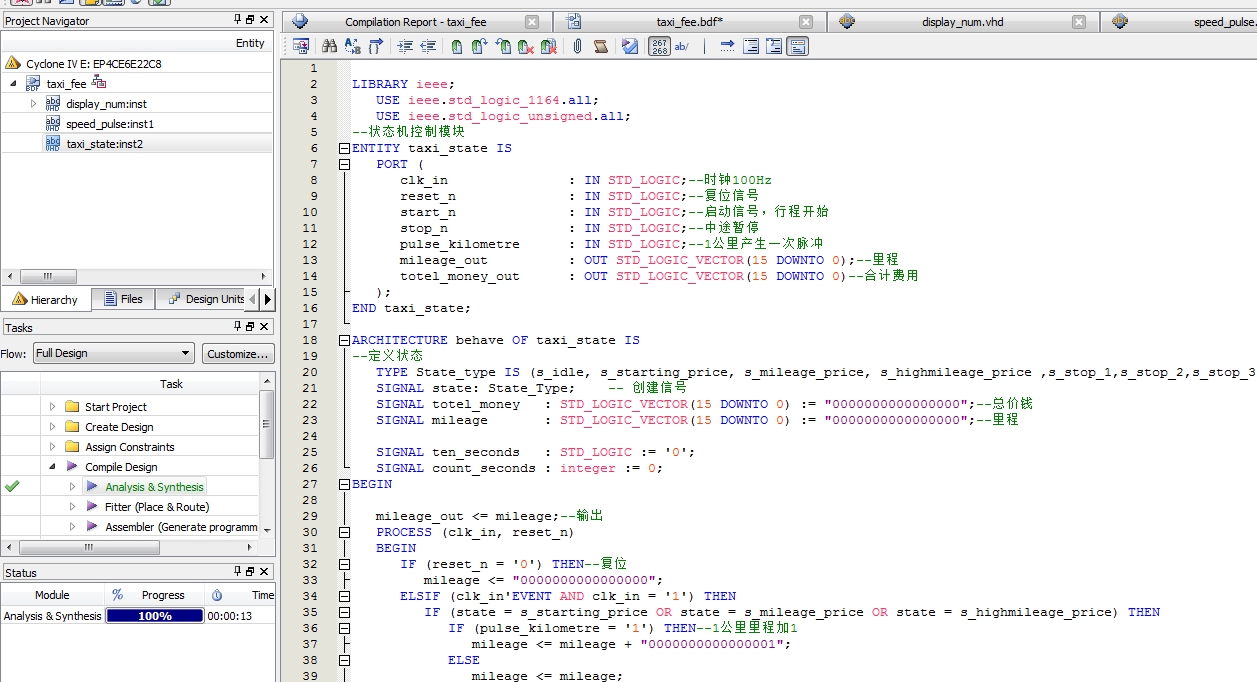

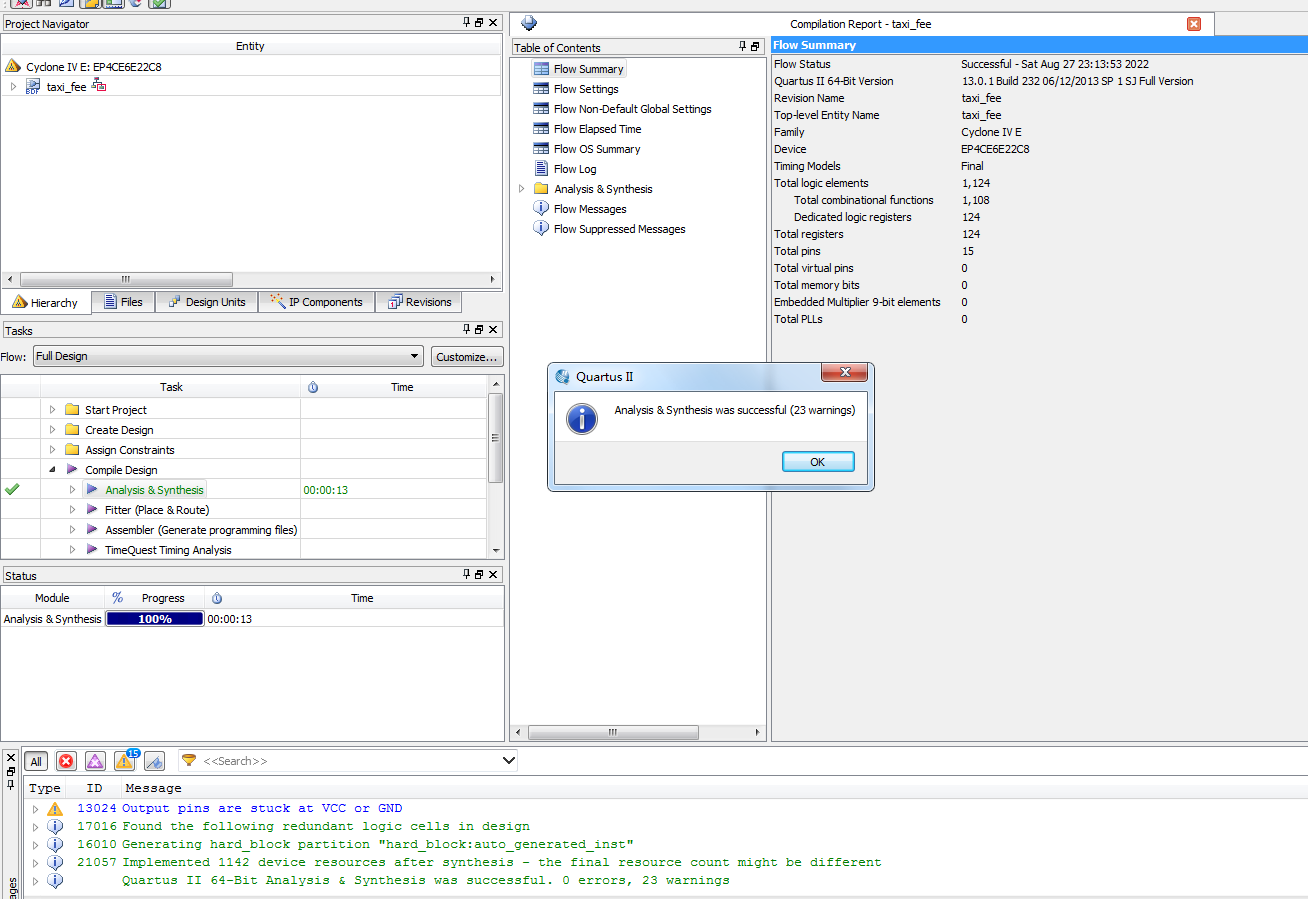

3. 程序编译

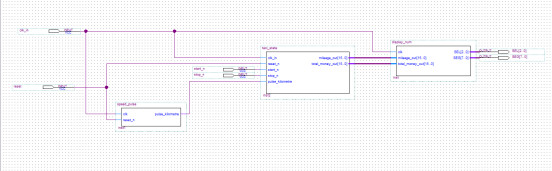

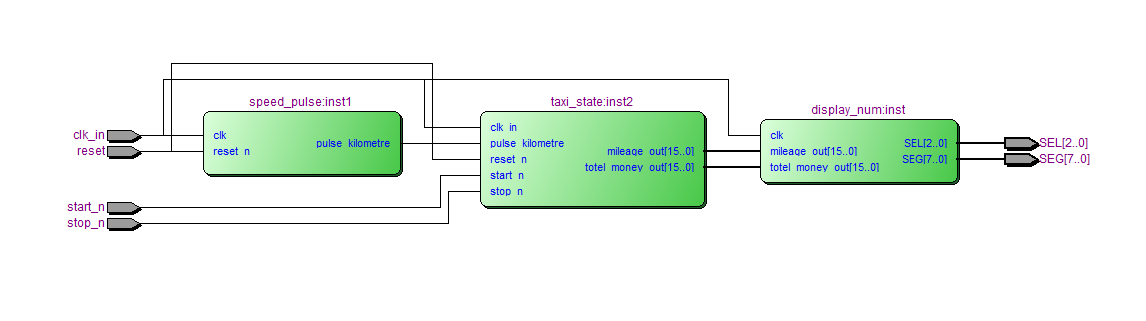

4. RTL图

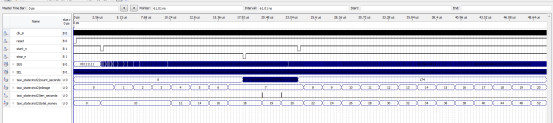

5. 仿真图

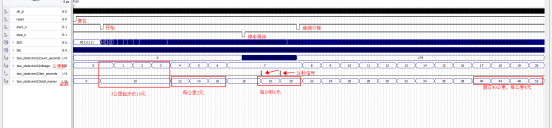

整体仿真图

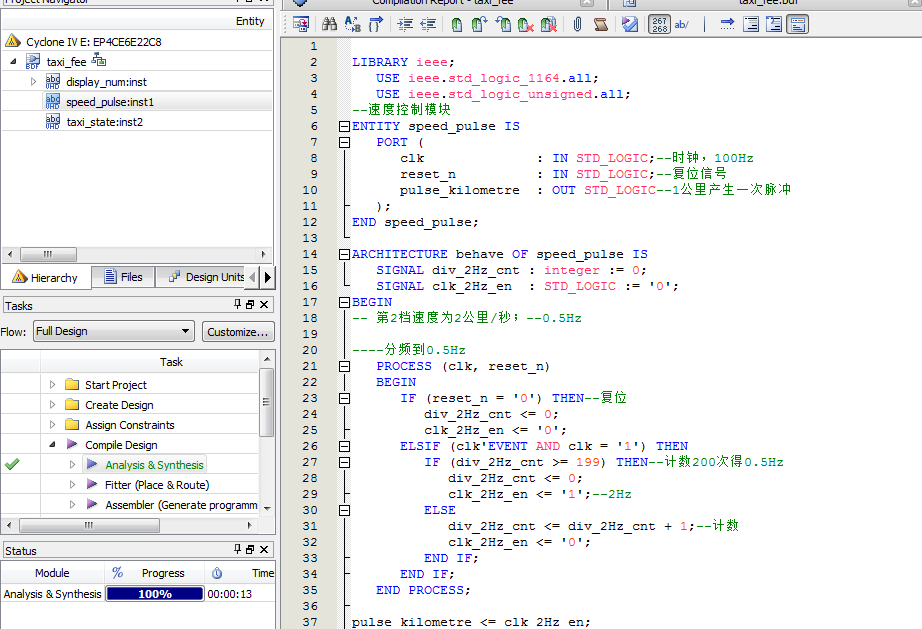

速度控制模块

状态机控制模块

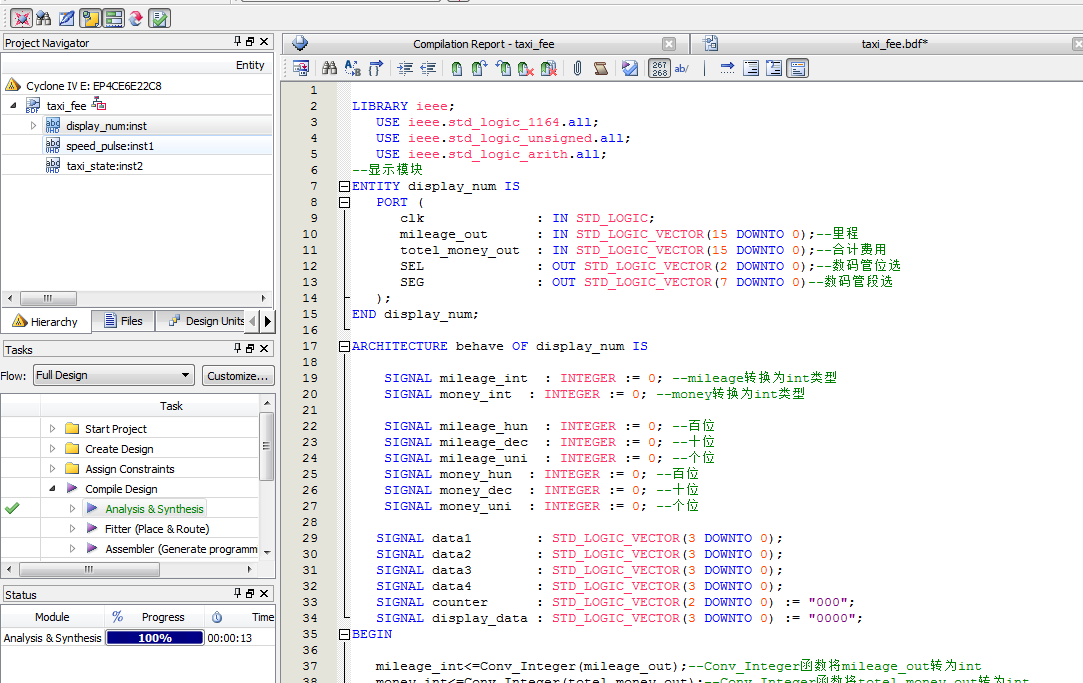

显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--状态机控制模块

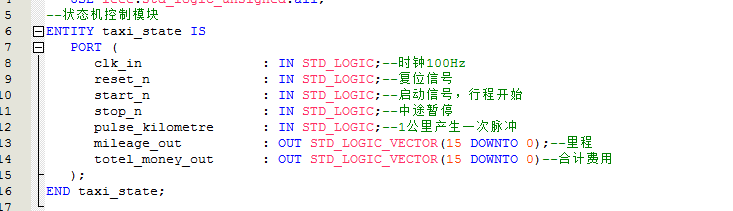

ENTITY taxi_state IS
   PORT (
      clk_in               : IN STD_LOGIC;--时钟100Hz
      reset_n              : IN STD_LOGIC;--复位信号
      start_n              : IN STD_LOGIC;--启动信号，行程开始
      stop_n               : IN STD_LOGIC;--中途暂停
      pulse_kilometre      : IN STD_LOGIC;--1公里产生一次脉冲
      mileage_out          : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--里程
      totel_money_out      : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--合计费用
   );
END taxi_state;
ARCHITECTURE behave OF taxi_state IS
--定义状态
   TYPE State_type IS (s_idle, s_starting_price, s_mileage_price, s_highmileage_price ,s_stop_1,s_stop_2,s_stop_3);  -- 定义状态
   SIGNAL state: State_Type;    -- 创建信号
   SIGNAL totel_money   : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";--总价钱
   SIGNAL mileage       : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";--里程

   SIGNAL ten_seconds   : STD_LOGIC := '0';
   SIGNAL count_seconds : integer := 0;
BEGIN
   mileage_out <= mileage;--输出
   PROCESS (clk_in, reset_n)
   BEGIN
      IF (reset_n = '0') THEN--复位
         mileage <= "0000000000000000";
      ELSIF (clk_in'EVENT AND clk_in = '1') THEN
         IF (state = s_starting_price OR state = s_mileage_price OR state = s_highmileage_price) THEN
            IF (pulse_kilometre = '1') THEN--1公里里程加1
               mileage <= mileage + "0000000000000001";
            ELSE
               mileage <= mileage;
            END IF;
         END IF;
      END IF;
   END PROCESS;

   --每20秒收取1元
   PROCESS (clk_in, reset_n)
   BEGIN
      IF (reset_n = '0') THEN
         count_seconds <= 0;
         ten_seconds <= '0';
      ELSIF (clk_in'EVENT AND clk_in = '1') THEN
         IF (state = s_stop_1 OR state = s_stop_2 OR state = s_stop_3) THEN--停车等待
            IF (count_seconds >= 200) THEN--20秒
               count_seconds <= 0;
               ten_seconds <= '1';--20秒信号
            ELSE
               count_seconds <= count_seconds + 1;--计数
               ten_seconds <= '0';
            END IF;
         END IF;
      END IF;
   END PROCESS;
