看门狗电路设计Verilog代码Quartus 开发板

名称：看门狗电路设计Verilog代码Quartus  开发板

软件：Quartus

语言：Verilog

代码功能：

1.看门狗电路时电子系统，是嵌入式系统中常用的抗干扰措施之一，其作用是在程序“跑 飞”后强制系统复位。

2.看门狗实际上是一个计数器，它需要在一定时间内被清零，否则，看门狗将产生一个复位信号使系统重新启动。

3. 系统主要由3个功能模块构成：

1） 计数比较模块；

2） 分频模块；

3） 复位计时模块

4.完成全部流程：设计规范文档、模块设计、代码输入、功能仿真、约束与综合、布局布线、时序仿真、下载验证等

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

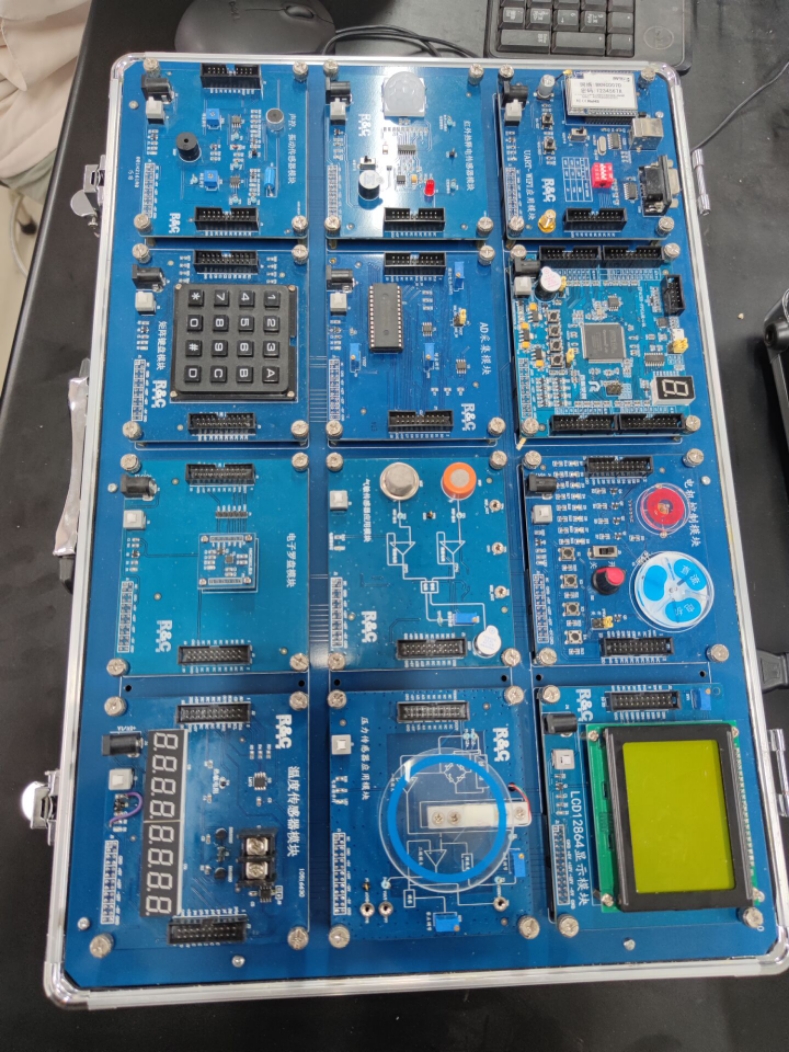

本代码已在开发板验证，开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

1. 硬件操作

温度传感器板J3连接核心板P6；核心板按键S1手动清计数（喂狗），LED8为看门狗输出复位信号指示灯（没有定时喂狗表示系统跑飞，计数器溢出后输出复位指示灯）。

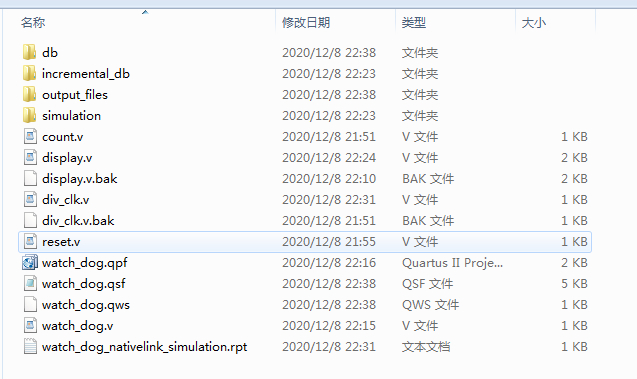

2. 工程文件

3. 程序文件

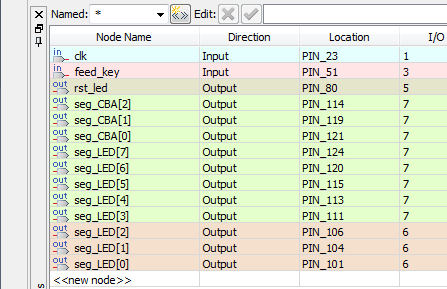

4. 管脚分配

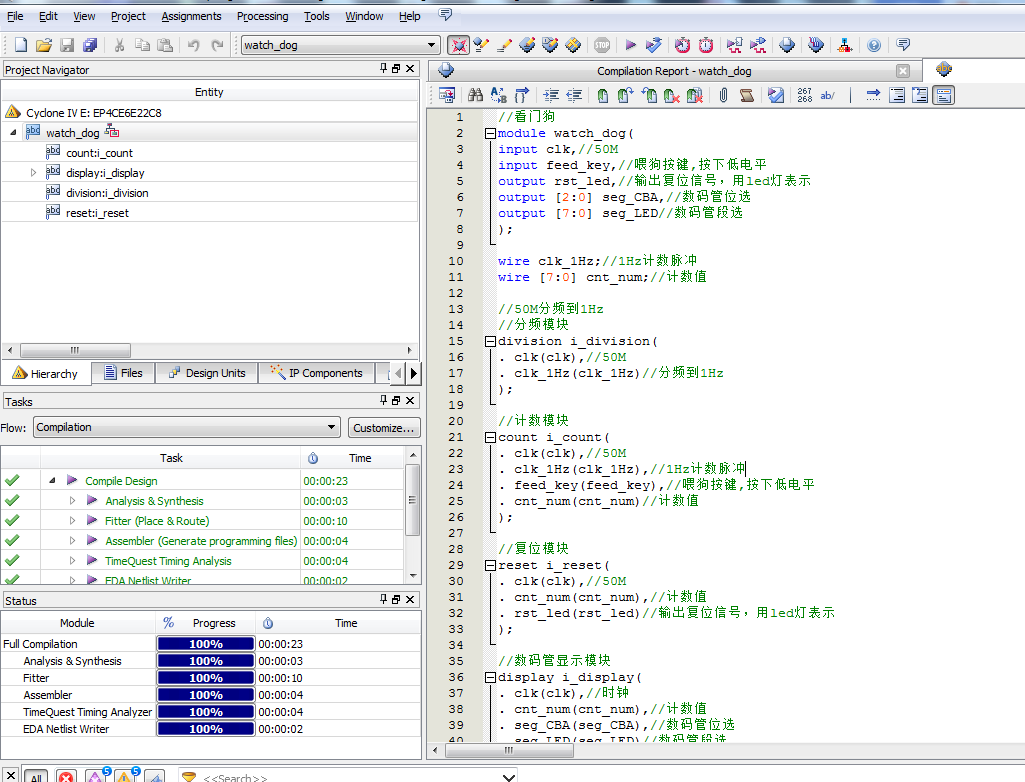

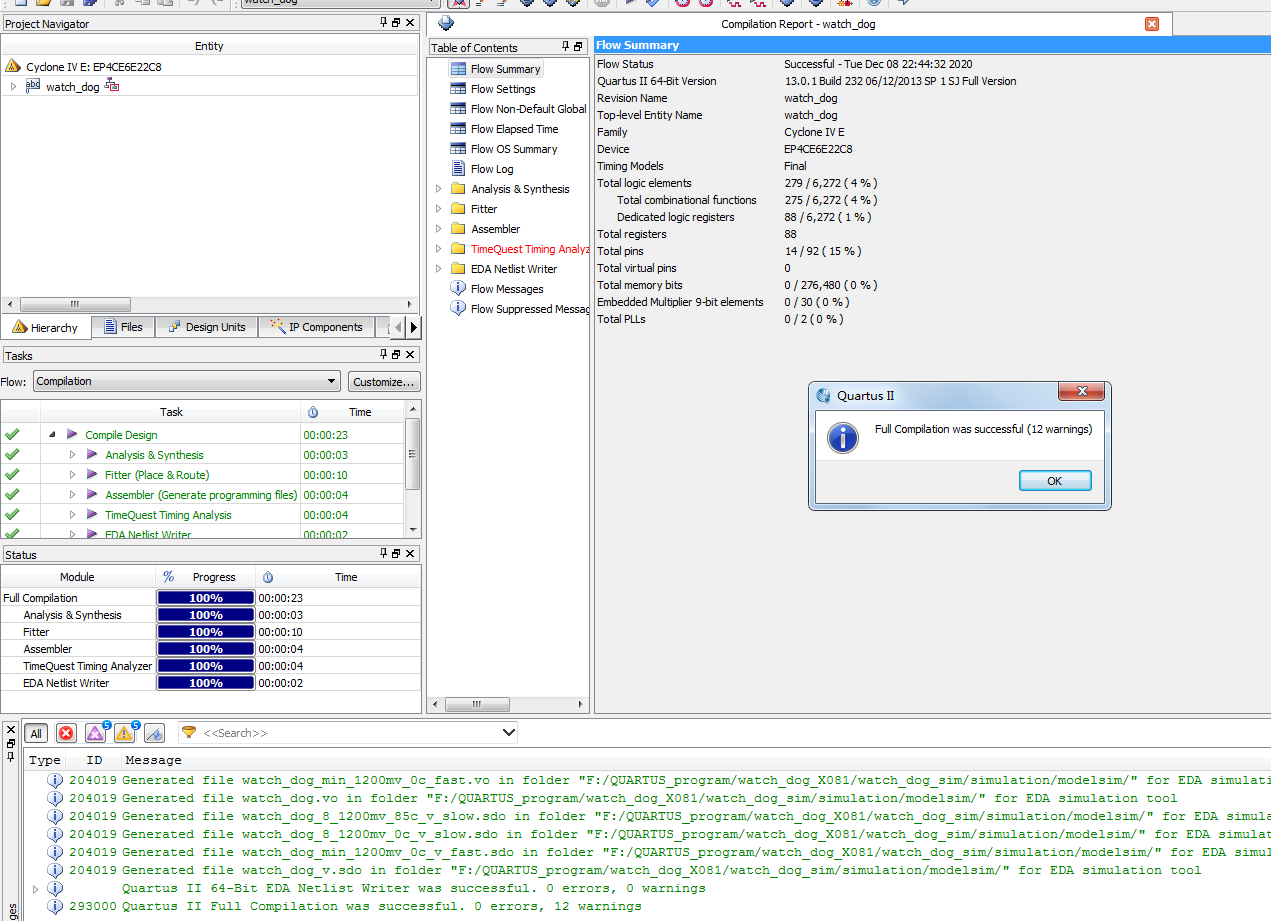

5. 程序编译

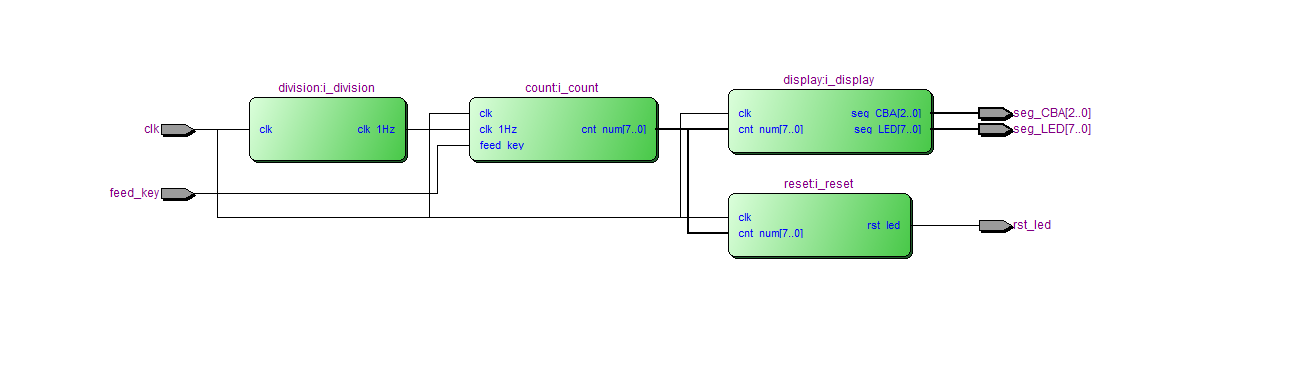

6. RTL图

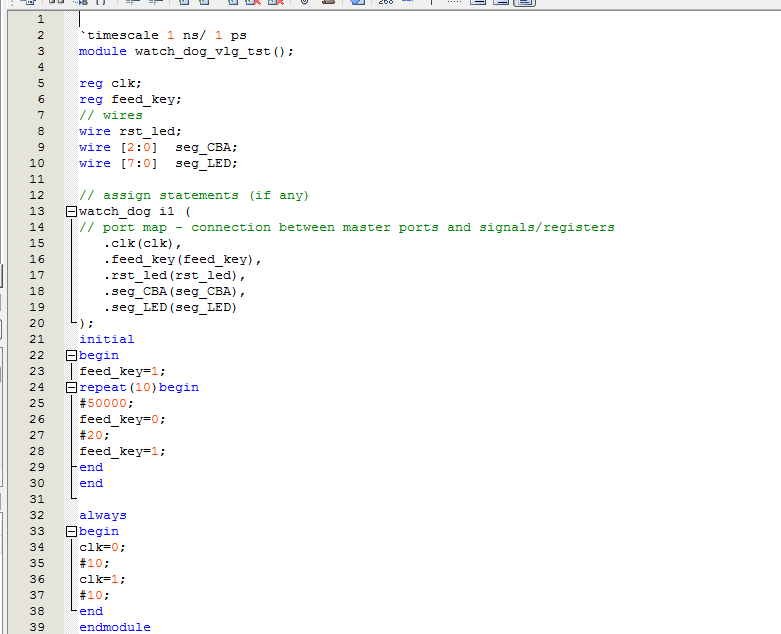

7. Testbench

8. 仿真图

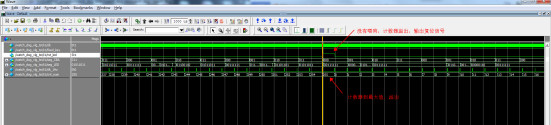

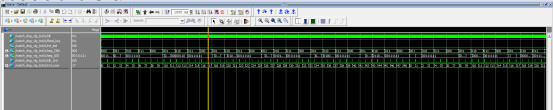

整体仿真图

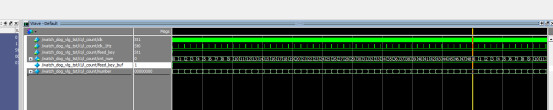

计数模块

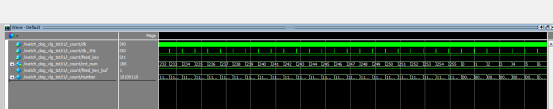

分频模块

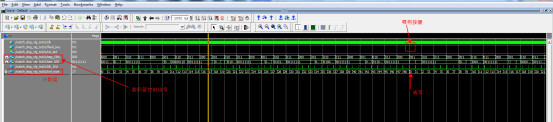

复位模块

显示模块

部分代码展示:

//看门狗
module watch_dog(
input clk,//50M
input feed_key,//喂狗按键,按下低电平
output rst_led,//输出复位信号，用led灯表示
output [2:0] seg_CBA,//数码管位选
output [7:0] seg_LED//数码管段选
);
wire clk_1Hz;//1Hz计数脉冲
wire [7:0] cnt_num;//计数值
//50M分频到1Hz
//分频模块
division i_division(
. clk(clk),//50M
. clk_1Hz(clk_1Hz)//分频到1Hz
);
//计数模块
count i_count(
. clk(clk),//50M
. clk_1Hz(clk_1Hz),//1Hz计数脉冲
. feed_key(feed_key),//喂狗按键,按下低电平
. cnt_num(cnt_num)//计数值
);
//复位模块
reset i_reset(
. clk(clk),//50M
. cnt_num(cnt_num),//计数值
. rst_led(rst_led)//输出复位信号，用led灯表示
);
//数码管显示模块
display i_display(
. clk(clk),//时钟
. cnt_num(cnt_num),//计数值
. seg_CBA(seg_CBA),//数码管位选
. seg_LED(seg_LED)//数码管段选
);

代码文件（付费下载）：
