波形发生器设计VHDL代码Quartus 21EDA-CPLD开发板

名称：波形发生器设计VHDL代码Quartus  21EDA-CPLD开发板

软件：Quartus

语言：VHDL

代码功能：

信号发生器设计

信号发生器由波形选择开关控制波形的输岀,分别能输出正弦波、方波和三角波三种波

形,波形的周期为2秒(由40M有源晶振分频控制)。考虑程序的容量,每种波形在一个周

期内均取16个取样点,每个样点数据是8位(数值酒范:00000000~11111111)要求将D/A

变换前的8位二进制数据(以十进制方式)输出到数码管动态演示出来。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

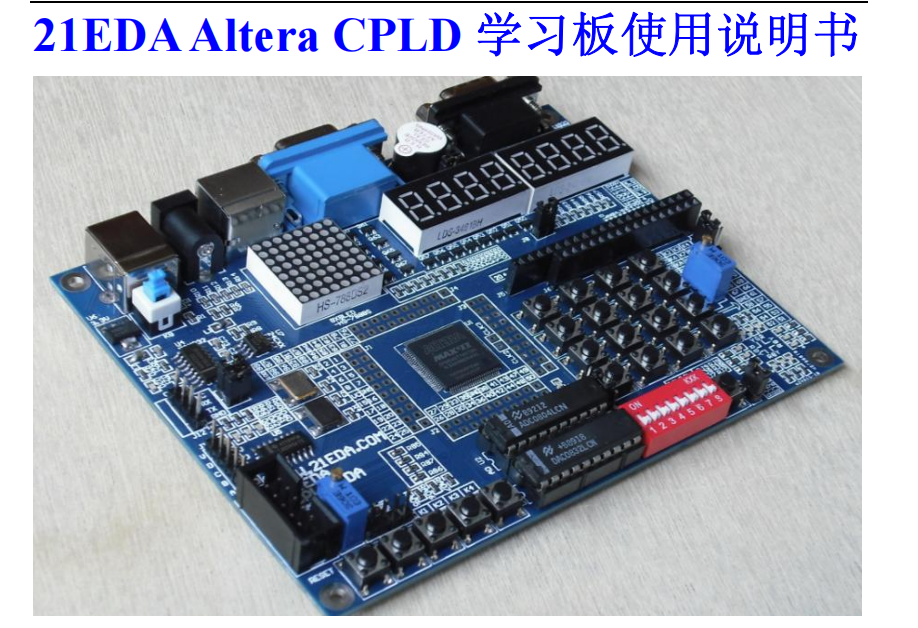

本代码已在21EDA-CPLD开发板验证，21EDA-CPLD开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

波形发生器设计.doc

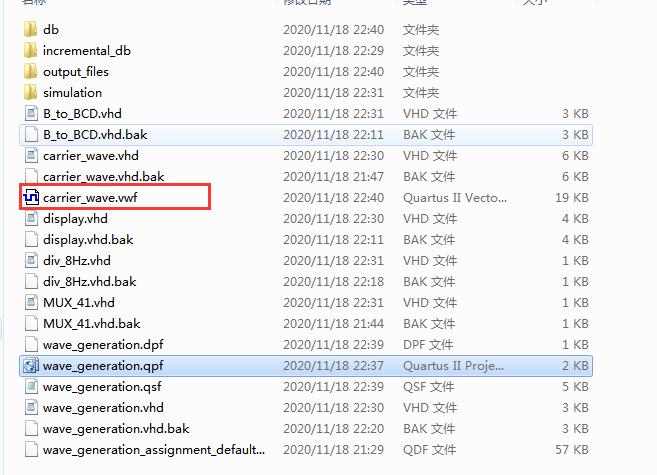

1.工程文件

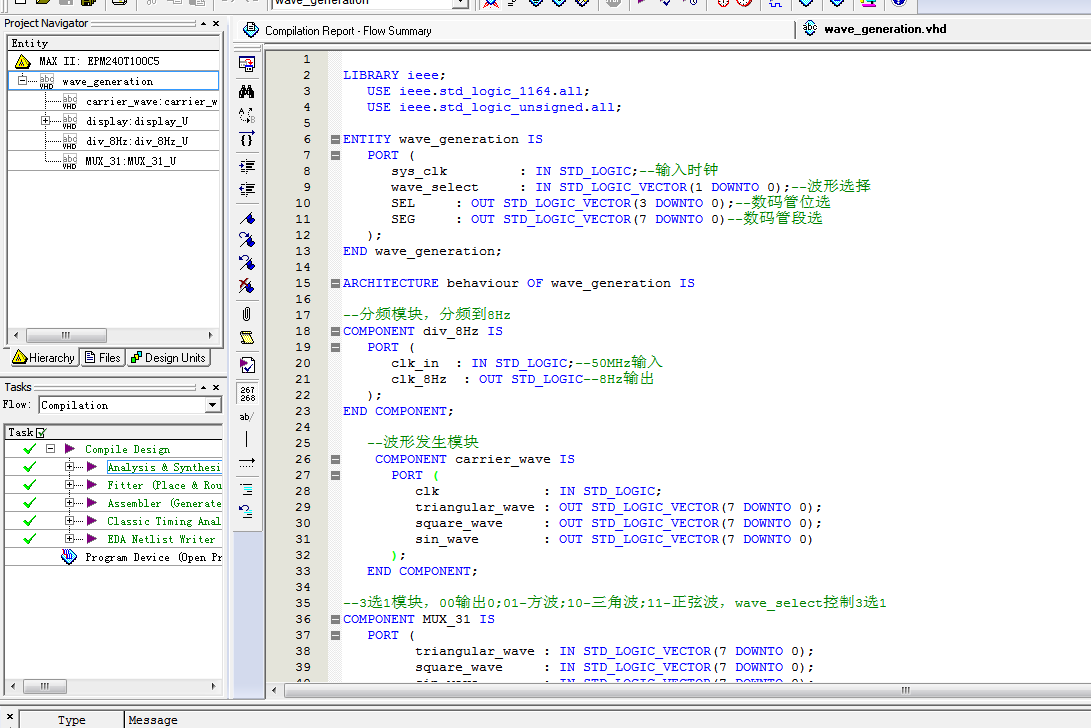

2.程序文件

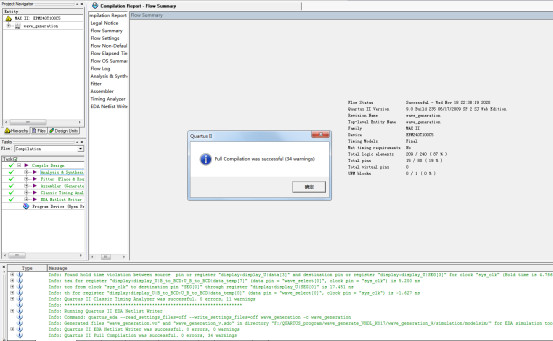

3.程序运行

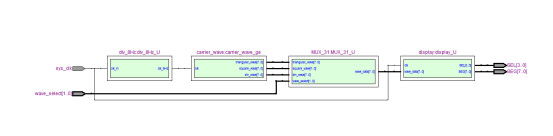

4.RTL图

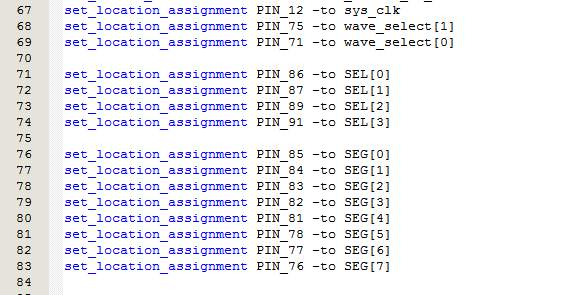

5.管脚分配

6.仿真文件

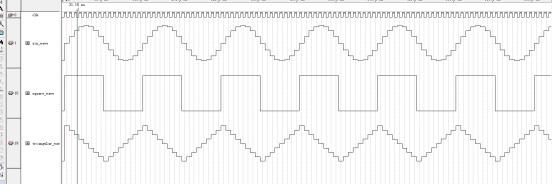

7.程序仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY wave_generation IS
   PORT (
      sys_clk         : IN STD_LOGIC;--输入时钟
      wave_select     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--波形选择
      SEL     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      SEG     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END wave_generation;
ARCHITECTURE behaviour OF wave_generation IS
--分频模块，分频到8Hz
COMPONENT div_8Hz IS
   PORT (
      clk_in  : IN STD_LOGIC;--50MHz输入
      clk_8Hz  : OUT STD_LOGIC--8Hz输出
   );
END COMPONENT;
   --波形发生模块
COMPONENT carrier_wave IS
      PORT (
         clk             : IN STD_LOGIC;
         triangular_wave : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         square_wave     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
--3选1模块，00输出0;01-方波;10-三角波;11-正弦波，wave_select控制3选1
COMPONENT MUX_31 IS
   PORT (
         triangular_wave : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         square_wave     : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wave_select     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
         wave_data       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END COMPONENT;
--显示模块
COMPONENT display IS
   PORT (
      clk            : IN STD_LOGIC;
      wave_data      : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--波形
      SEL     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--数码管位选
      SEG     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END COMPONENT;
   SIGNAL wave_data: STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL triangular_wave   : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL square_wave     : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL sin_wave        : STD_LOGIC_VECTOR(7 DOWNTO 0);
SIGNAL clk_8Hz        : STD_LOGIC;
BEGIN
--分频模块，分频到8Hz
div_8Hz_U:div_8Hz
   PORT MAP(
      clk_in=>sys_clk,--50MHz输入
      clk_8Hz=>clk_8Hz--8Hz输出
   );

   --波形产生模块
   carrier_wave_ge : carrier_wave
      PORT MAP (
         clk              => clk_8Hz,
         triangular_wave  => triangular_wave,
         square_wave      => square_wave,
         sin_wave         => sin_wave
      );

代码文件（付费下载）：
