波形发生器DA输出模拟信号Verilog代码Quartus仿真

名称：波形发生器DA输出模拟信号Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

波形发生器DA输出模拟信号

1、设计波形发生器，输出的波形通过DA芯片输出模拟信号

2、可通过按键切换正弦波、三角波、方波

3、可通过按键控制频率加、减

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

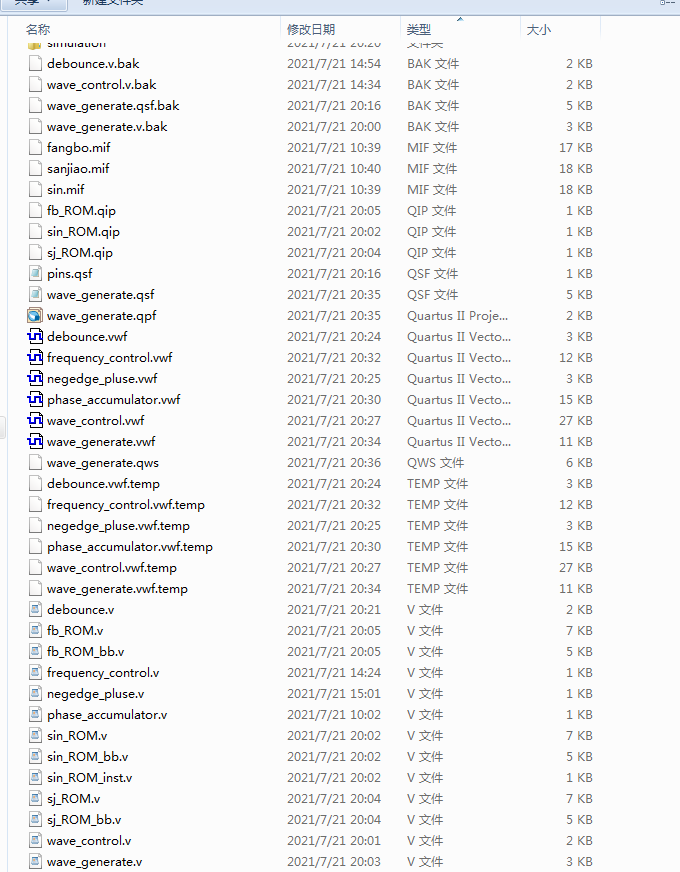

1. 工程文件

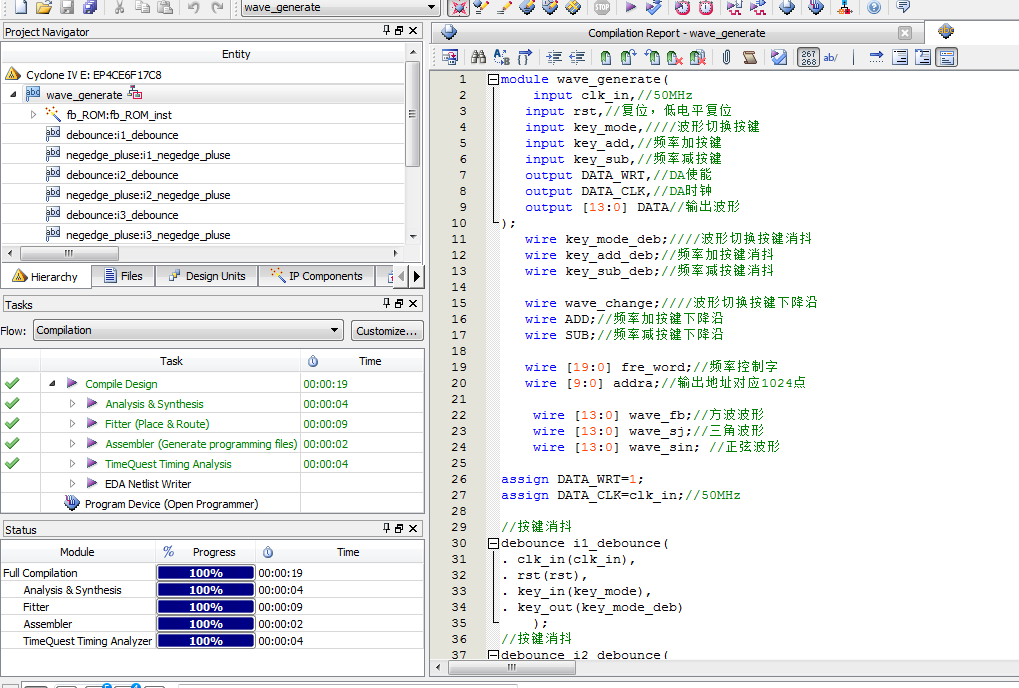

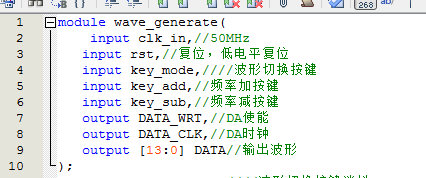

2. 程序文件

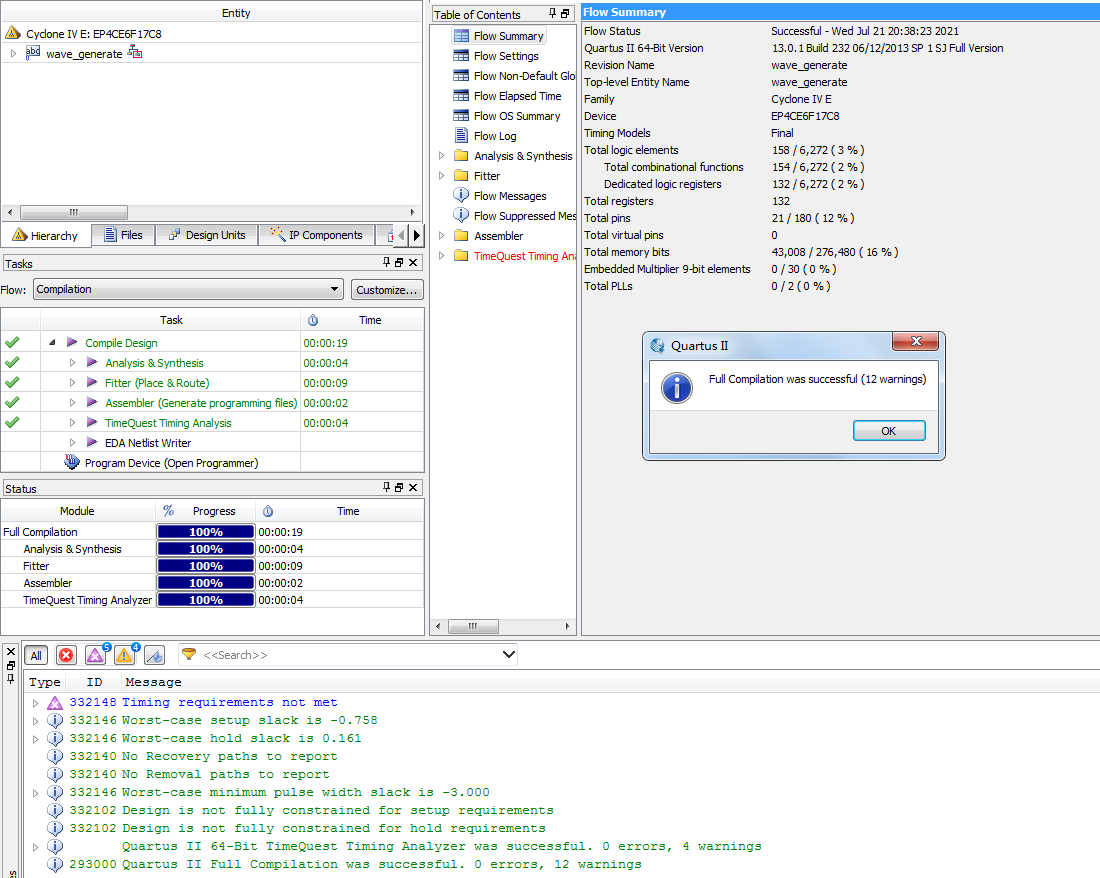

3. 程序编译

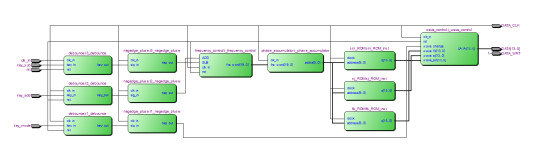

4. RTL图

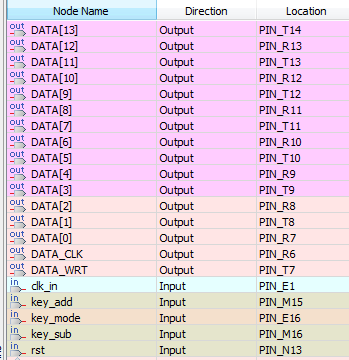

5. 管脚分配

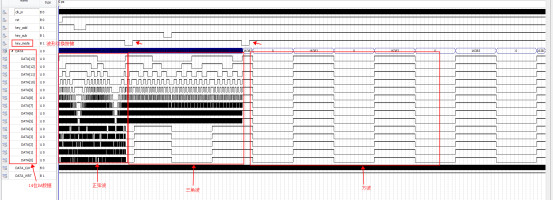

6. 仿真图

整体仿真图

按键消抖模块

按键下降沿检测模块

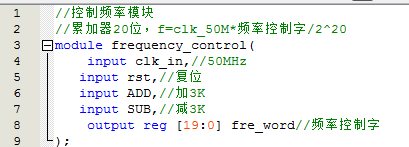

控制频率模块

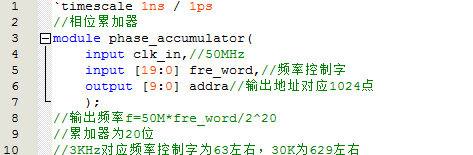

相位累加器

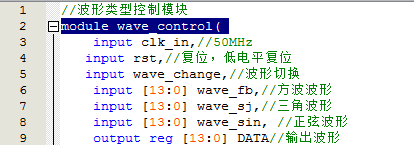

波形类型控制模块

部分代码展示:

//波形类型控制模块
module wave_control(
    input clk_in,//50MHz
input rst,//复位，低电平复位
input wave_change,//波形切换
    input [13:0] wave_fb,//方波波形
    input [13:0] wave_sj,//三角波形
    input [13:0] wave_sin, //正弦波形
    output reg [13:0] DATA//输出波形
);
reg [1:0] mode;//模式信号，01对应正弦波，10对应三角波,11对应方波
always@(posedge clk_in or negedge rst)
if(rst==0)//复位
mode<=2'b01;//正弦波
else
if(wave_change==1)begin//波形切换
if(mode==2'b01)
mode<=2'b10;//10对应三角波
else if(mode==2'b10)
mode<=2'b11;//11对应方波
else if(mode==2'b11)
mode<=2'b01;//01对应正弦波
else
mode<=2'b01;//正弦波
end
else
mode<=mode;
//3选1;01对应正弦波，10对应三角波,11对应方波
always@(posedge clk_in)
    case(mode)
        2'b01:DATA<=wave_sin;
        2'b10:DATA<=wave_sj;
        2'b11:DATA<=wave_fb;
        default:DATA<=14'd0;
    endcase
endmodule
