简易波形发生器VHDL代码Quartus仿真

名称：简易波形发生器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

简易波形发生器

1、可输出方波、三角波、正弦波三种类型的波形

2、通过开关控制输出哪种类型

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

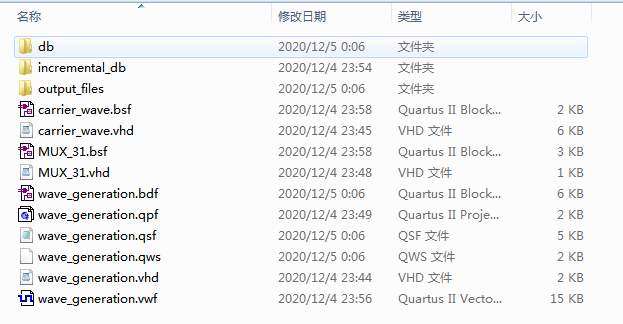

1. 工程文件

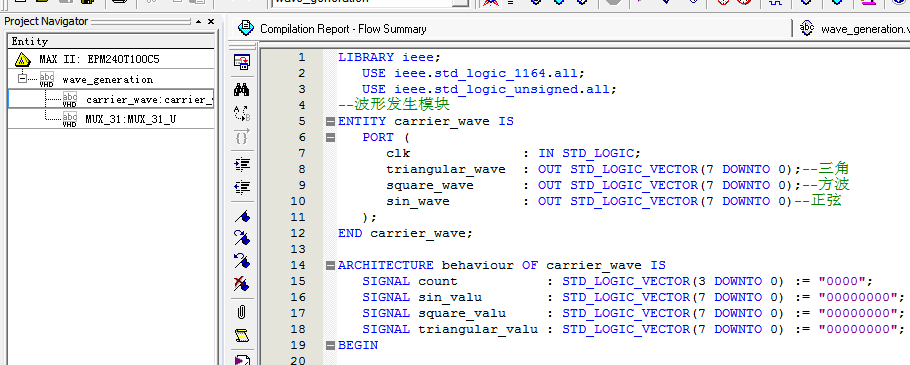

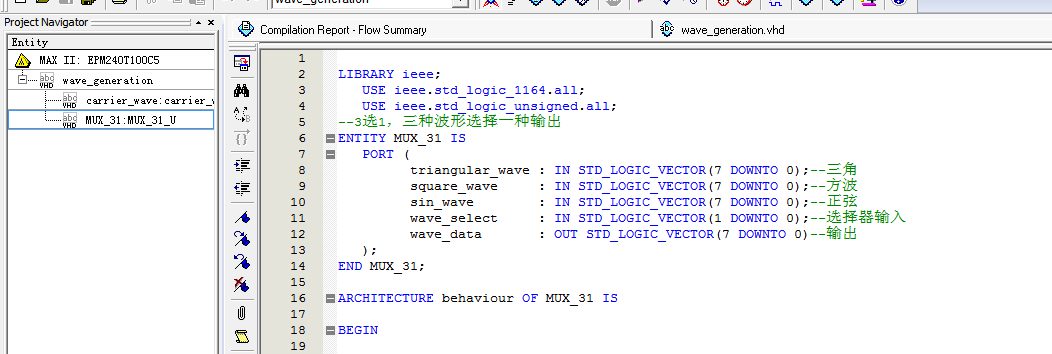

2. 程序文件

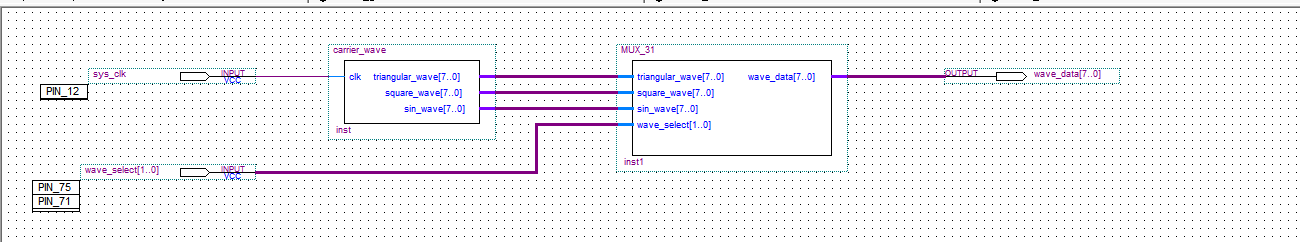

3. 原理图

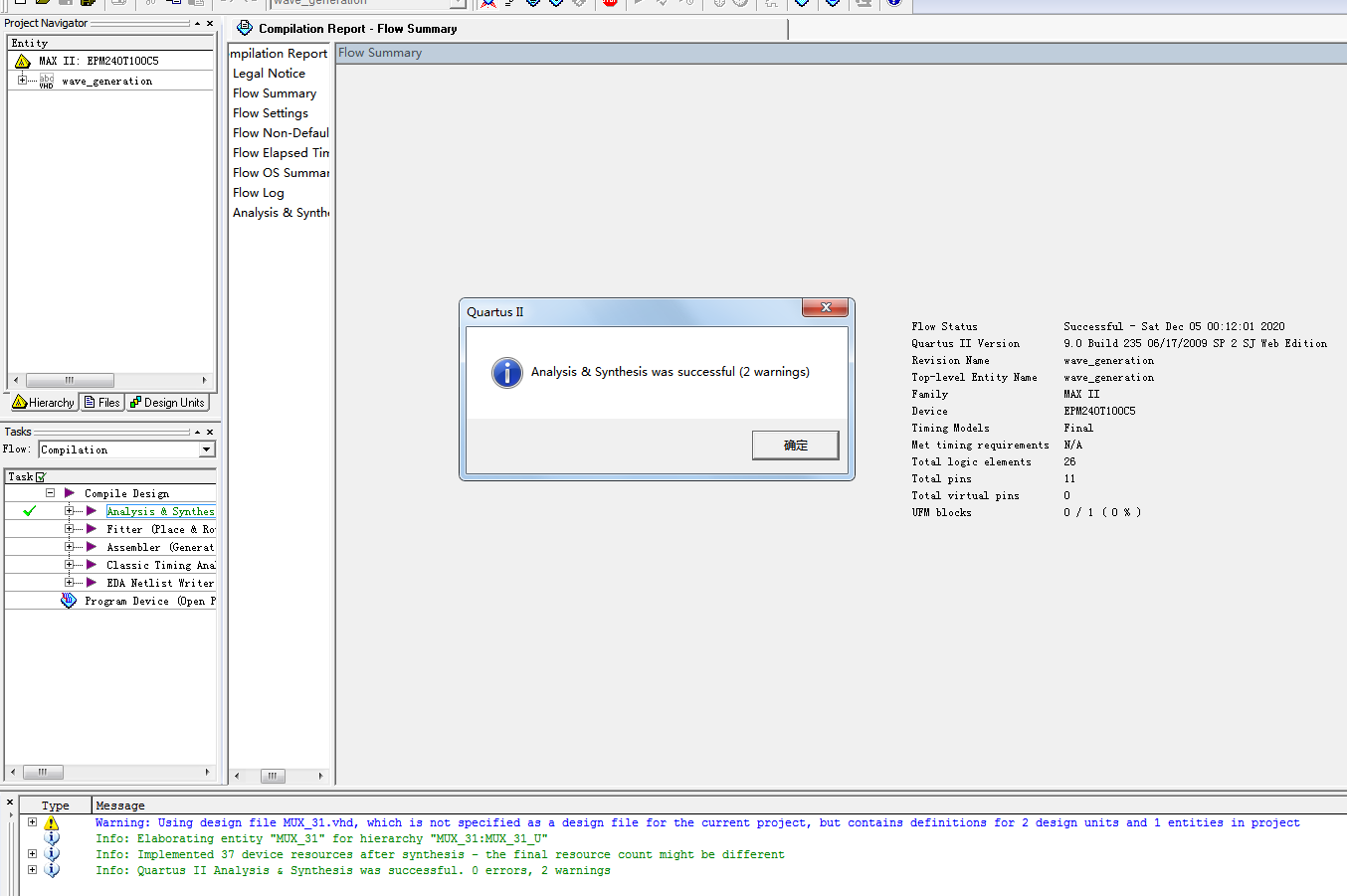

4. 程序编译

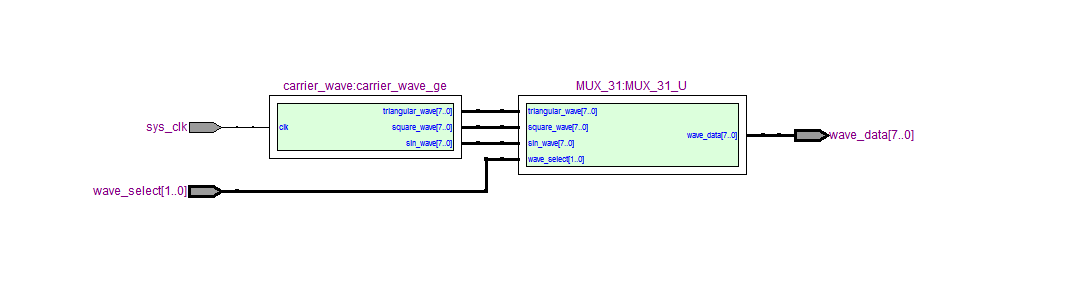

5. RTL图

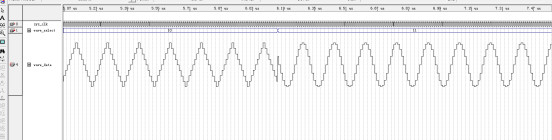

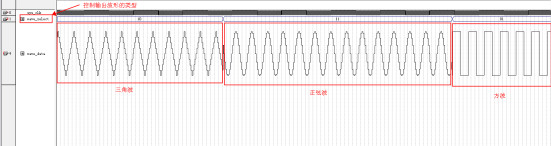

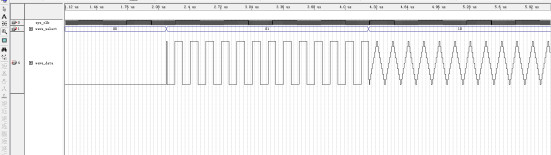

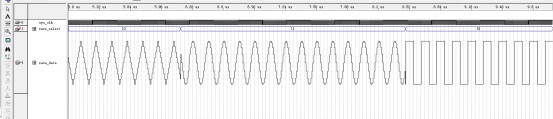

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY wave_generation IS
   PORT (
      sys_clk         : IN STD_LOGIC;--输入时钟
      wave_select     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--波形选择
      wave_data     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END wave_generation;
ARCHITECTURE behaviour OF wave_generation IS
   --波形发生模块
COMPONENT carrier_wave IS
      PORT (
         clk             : IN STD_LOGIC;
         triangular_wave : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         square_wave     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
--3选1模块，00输出0;01-方波;10-三角波;11-正弦波，wave_select控制3选1
COMPONENT MUX_31 IS
   PORT (
         triangular_wave : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         square_wave     : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         sin_wave        : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wave_select     : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
         wave_data       : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--波形输出
   );
END COMPONENT;
   SIGNAL triangular_wave   : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL square_wave     : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL sin_wave        : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN

代码文件（付费下载）：
