具有四种信号灯的交通灯控制器Verilog代码Quartus DE2-115开发板

名称：具有四种信号灯的交通灯控制器Verilog代码Quartus  DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

设计具有四种信号灯的交通灯控制器

设计任务

由一条主干道和一条支干道汇合成十字路口,在每个入口处设置红、绿、黄、左拐允许

四盏信号灯,红灯亮禁止通行,绿灯亮允许通行,黄灯亮则给行驶中的车辆有时间停在禁行

线外,左拐灯亮允许车辆向左拐弯。信号灯变换次序为:主支干道交替通行,主干道每次放行亮5s黄灯让行驶中的车辆有时间停到禁行线外,左拐放行15s,亮5s黄灯,支干道放行30s,亮5s黄灯,左拐放行15s,亮5s黄灯。各计时电路为倒计时显示

任务分析

将红、绿、黄、左拐允许四盏信号灯输岀到指示灯上显示,将停放时间结果输岀到数码管上显示。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

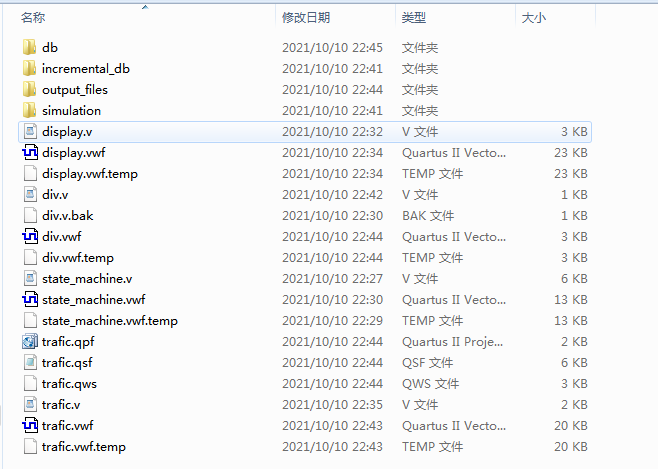

1. 工程文件

2. 程序文件

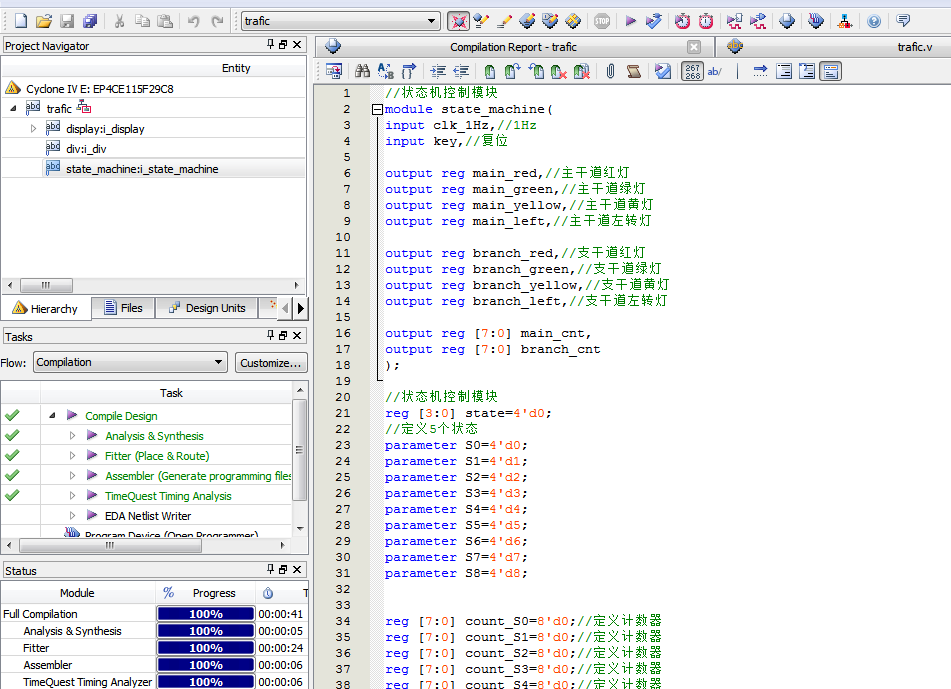

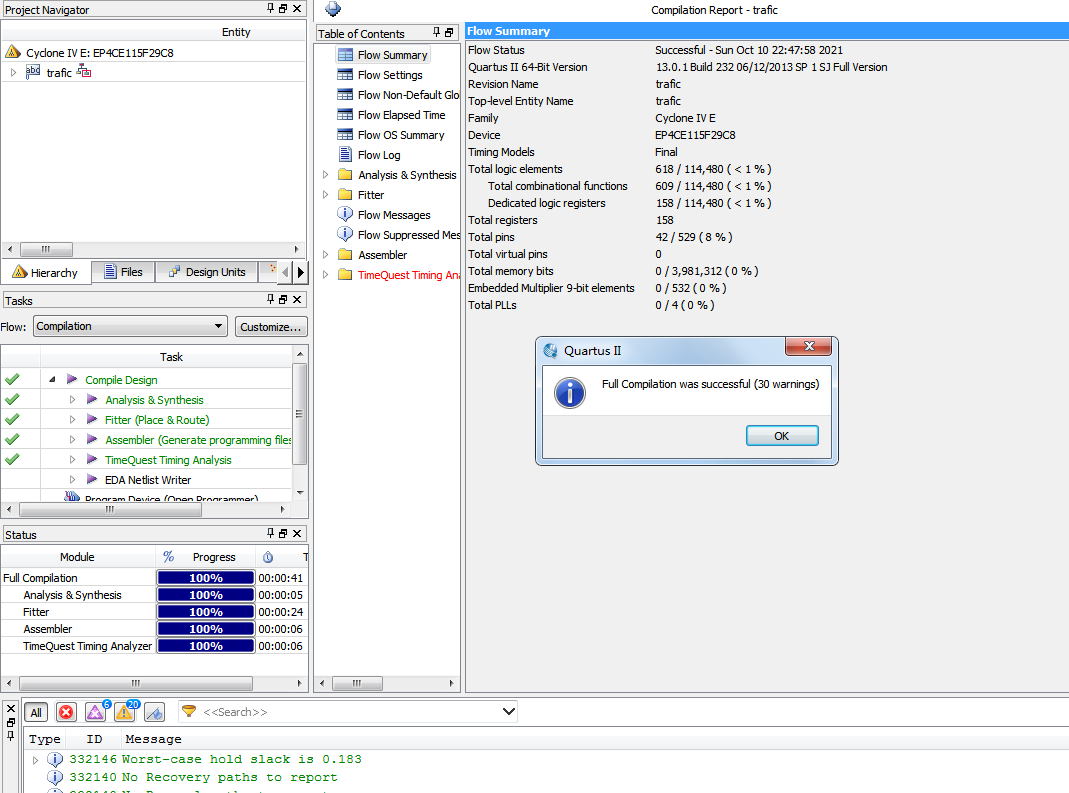

3. 程序编译

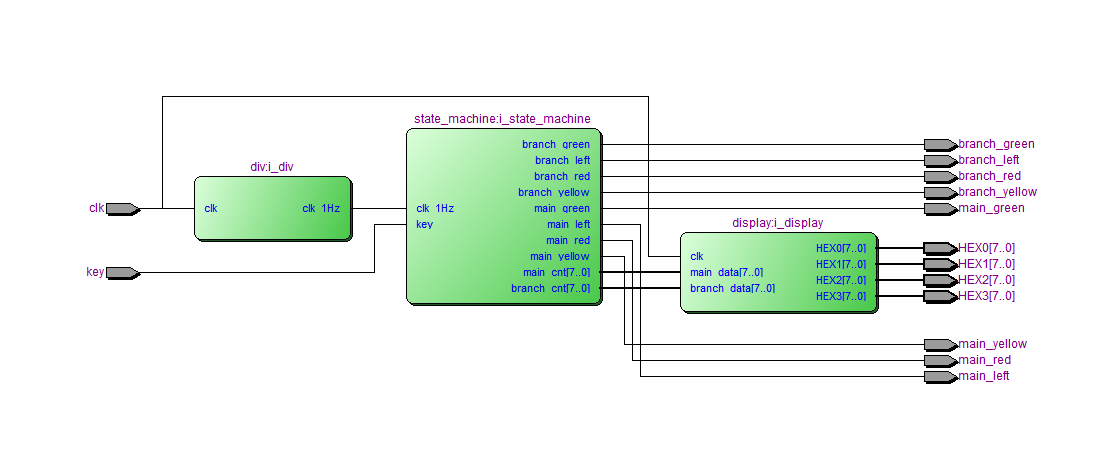

4. RTL图

状态图

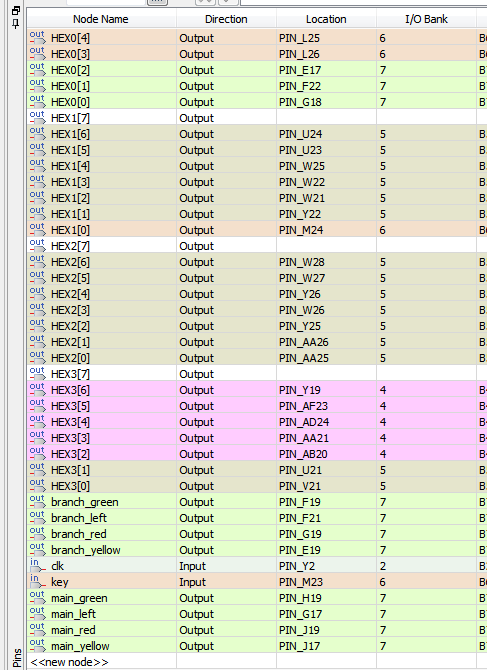

5. 管脚分配

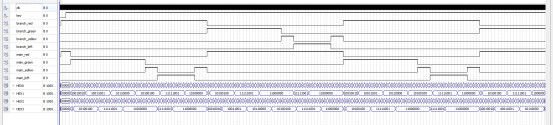

6. 仿真图

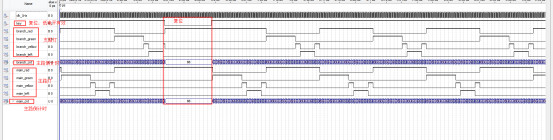

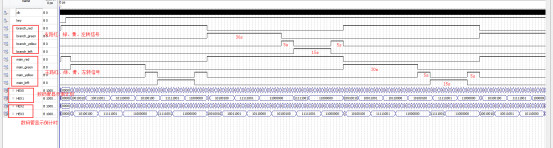

整体仿真图

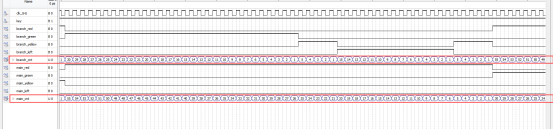

分频模块

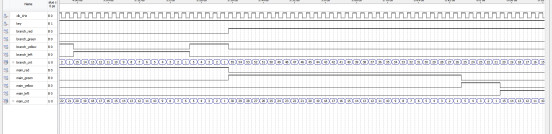

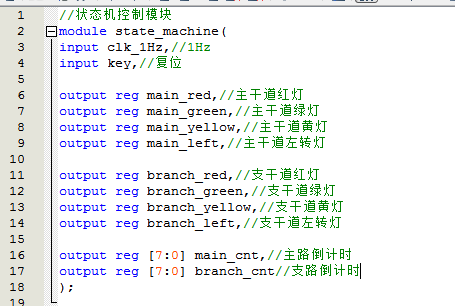

状态机控制模块

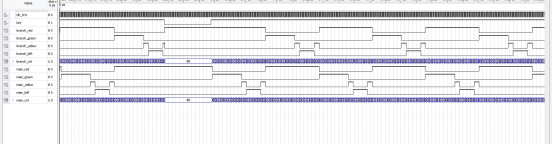

显示模块

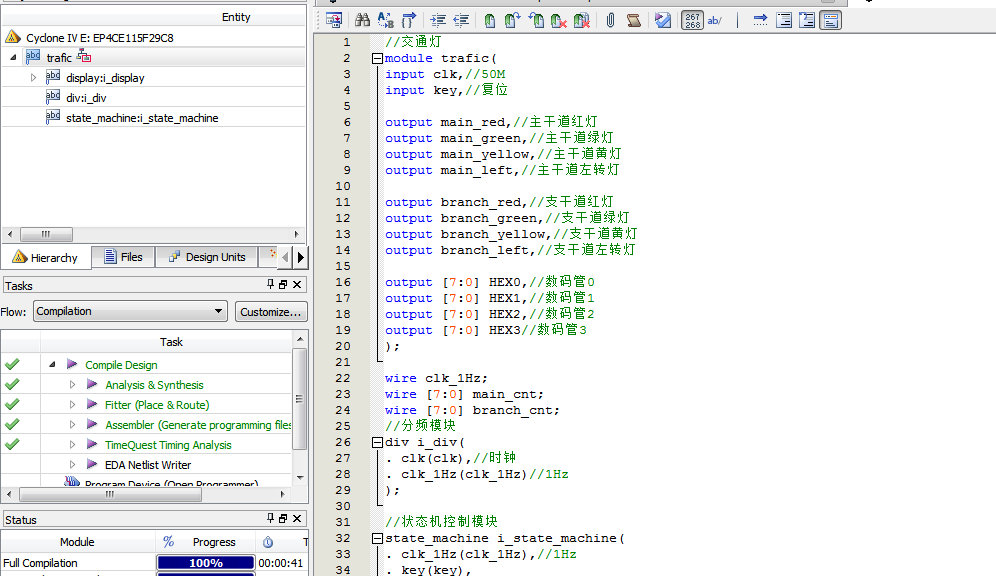

部分代码展示:

//交通灯
module trafic(
input clk,//50M
input key,//复位
output main_red,//主干道红灯
output main_green,//主干道绿灯
output main_yellow,//主干道黄灯
output main_left,//主干道左转灯
output branch_red,//支干道红灯
output branch_green,//支干道绿灯
output branch_yellow,//支干道黄灯
output branch_left,//支干道左转灯
output [7:0] HEX0,//数码管0
output [7:0] HEX1,//数码管1
output [7:0] HEX2,//数码管2
output [7:0] HEX3//数码管3
);
wire clk_1Hz;
wire [7:0] main_cnt;
wire [7:0] branch_cnt;
//分频模块
div i_div(
. clk(clk),//时钟
. clk_1Hz(clk_1Hz)//1Hz
);
//状态机控制模块
state_machine i_state_machine(
. clk_1Hz(clk_1Hz),//1Hz
. key(key),
. main_red(main_red),
. main_green(main_green),
. main_yellow(main_yellow),
. main_left(main_left),
. branch_red(branch_red),
. branch_green(branch_green),
. branch_yellow(branch_yellow),
. branch_left(branch_left),
. main_cnt(main_cnt),
. branch_cnt(branch_cnt)
);

代码文件（付费下载）：
