超声波测距及报警Verilog代码Quartus仿真

名称：超声波测距及报警Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

超声波测距及报警

1、使用超声波模块进行测距

2、距离使用数码管显示，单位mm

3、当超过距离大于设定距离时报警

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

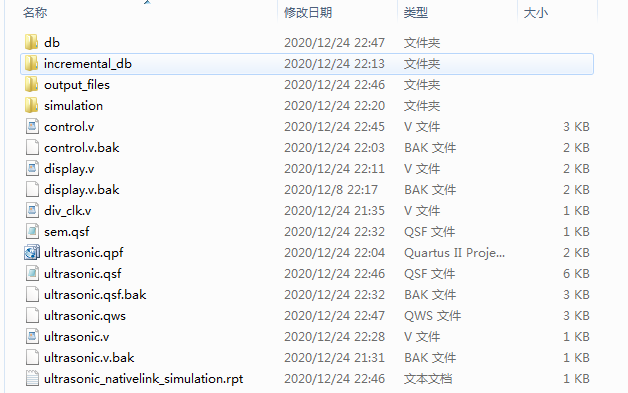

1. 工程文件

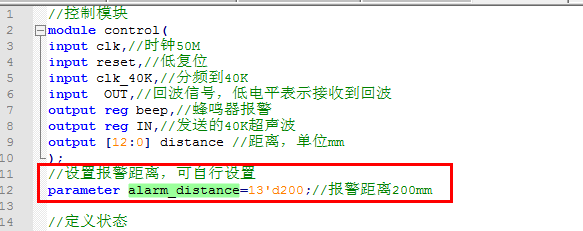

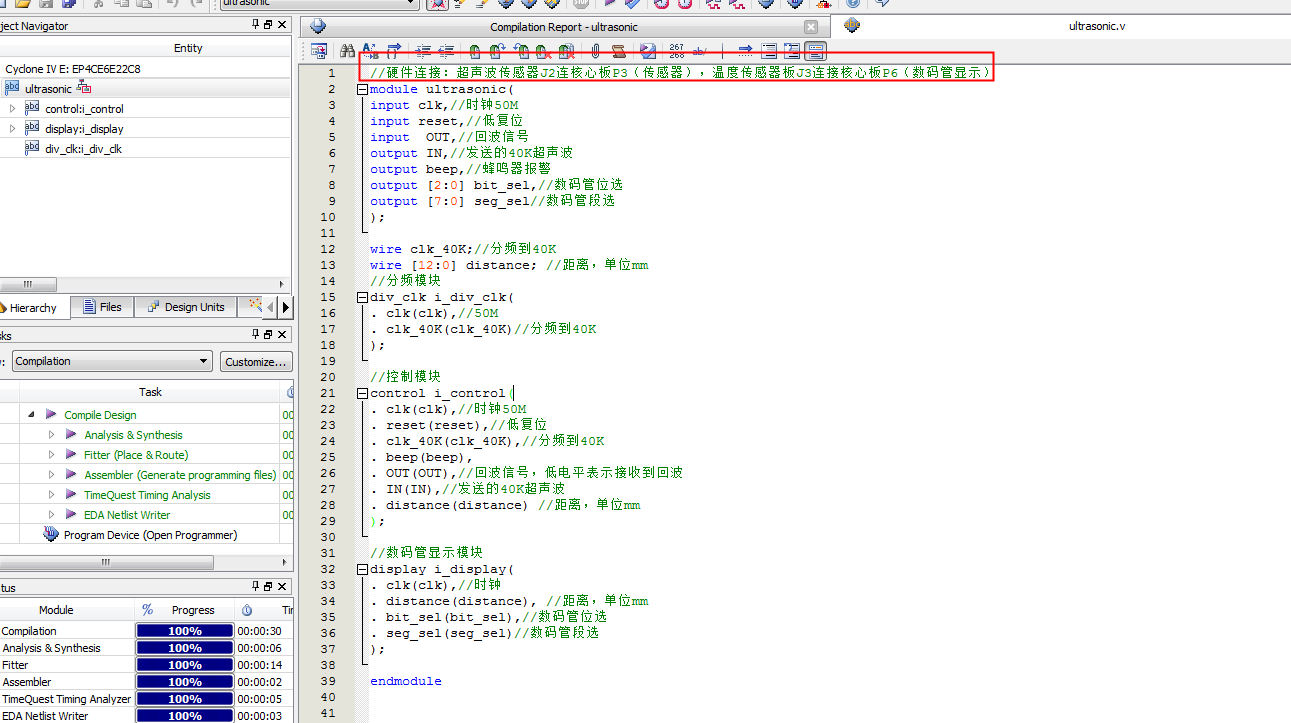

2. 程序文件

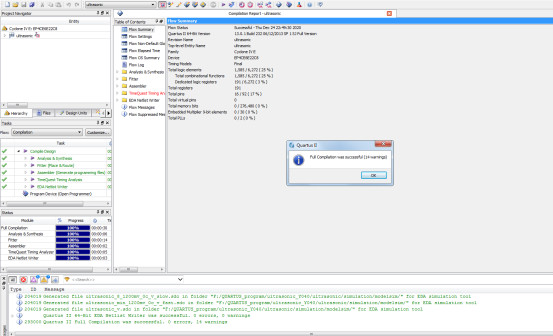

3. 程序编译

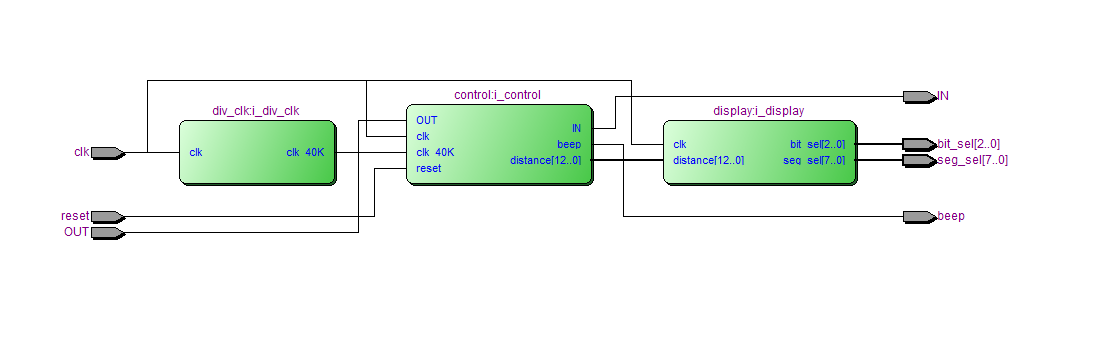

4. RTL图

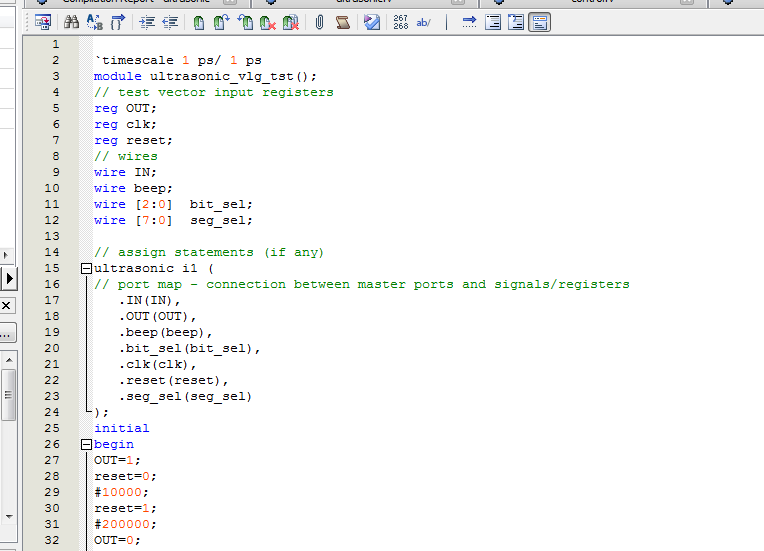

5. Testbench

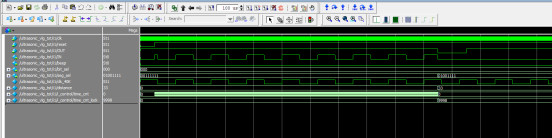

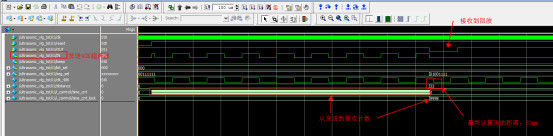

6. 仿真图

部分代码展示:

//硬件连接：超声波传感器J2连核心板P3（传感器），温度传感器板J3连接核心板P6（数码管显示）
module ultrasonic(
input clk,//时钟50M
input reset,//低复位
input  OUT,//回波信号
output IN,//发送的40K超声波
output beep,//蜂鸣器报警
output [2:0] bit_sel,//数码管位选
output [7:0] seg_sel//数码管段选
);
wire clk_40K;//分频到40K
wire [12:0] distance; //距离，单位mm
//分频模块
div_clk i_div_clk(
. clk(clk),//50M
. clk_40K(clk_40K)//分频到40K
);
//控制模块
control i_control(
. clk(clk),//时钟50M
. reset(reset),//低复位
. clk_40K(clk_40K),//分频到40K
. beep(beep),
. OUT(OUT),//回波信号，低电平表示接收到回波
. IN(IN),//发送的40K超声波
. distance(distance) //距离，单位mm
);

代码文件（付费下载）：
