LED 灯闪烁设置Verilog代码Quartus仿真

名称：LED 灯闪烁设置Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

LED 灯闪烁功能：

1. 默认状态下 4 颗 LED 依次点亮 600ms，熄灭 400ms；切换状态后 4 颗 LED 依 次点亮 200ms，熄灭 300ms；

2. 使用拨码开关切换状态；

要求：

1. 拨码开关信号消抖，开关的高低电平状态对应的闪烁模式自行定义；

2. LED 控制信号高电平熄灭，低电平点亮；

3. FPGA 基础时钟 50MHz，程序内部所有时钟信号使用分频形式生成，不要调

用 PLL；

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

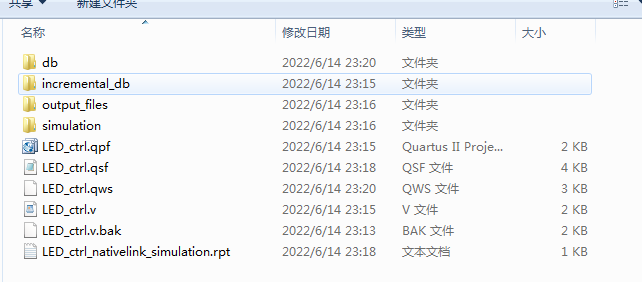

1. 工程文件

2. 程序文件

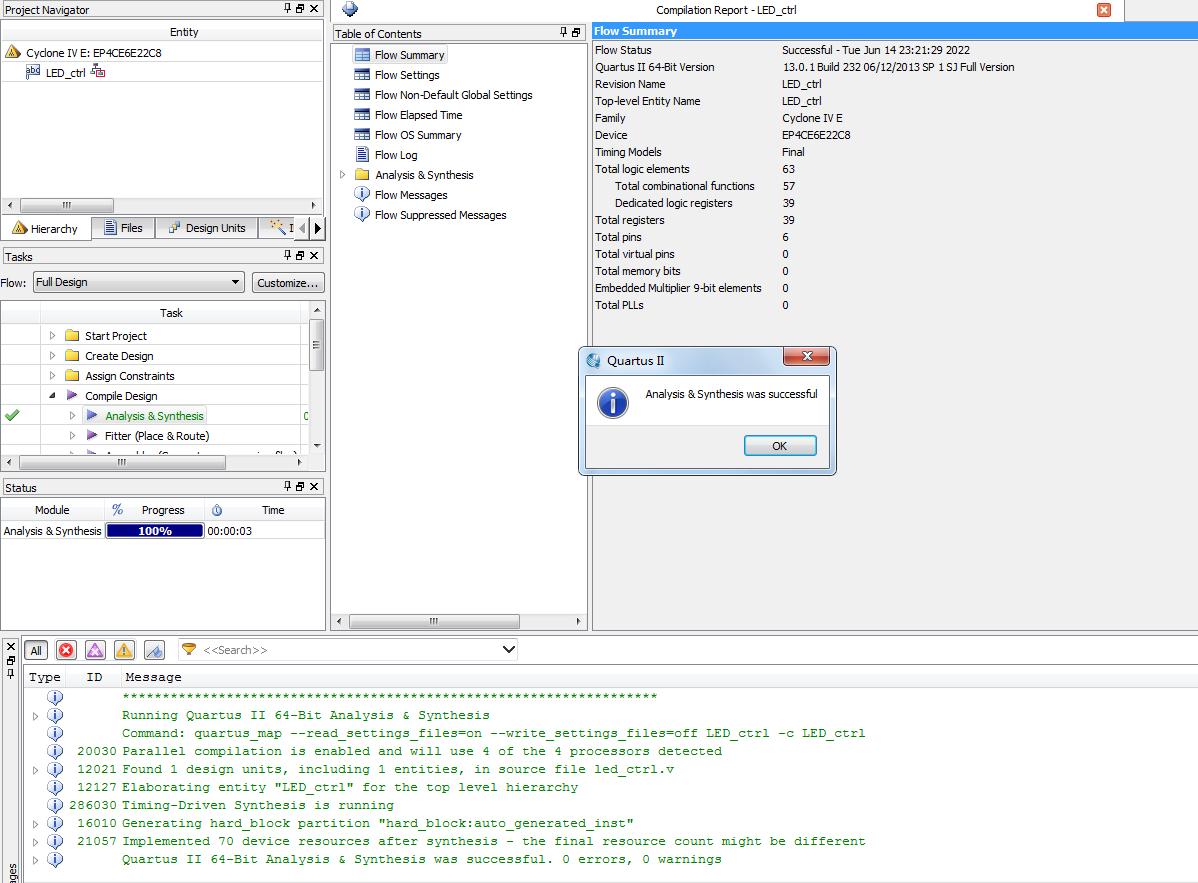

3. 程序编译

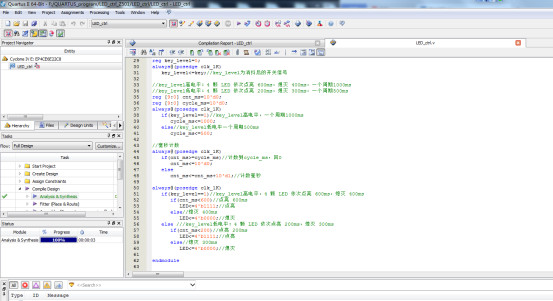

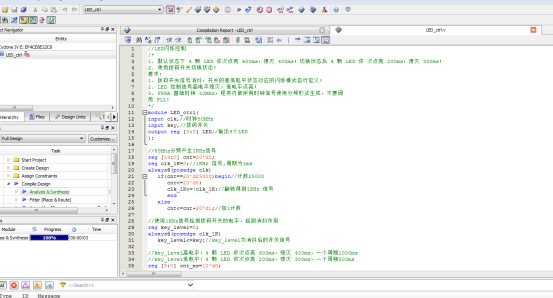

部分代码展示:

//LED闪烁控制
/*
1. 默认状态下4颗LED依次点亮600ms熄灭400ms；切换状态后4颗 LED依次点亮 200ms，熄灭 300ms；
2. 使用拨码开关切换状态；
要求：
1. 拨码开关信号消抖，开关的高低电平状态对应的闪烁模式自行定义；
2. LED 控制信号高电平熄灭，低电平点亮；
3. FPGA 基础时钟 50MHz，程序内部所有时钟信号使用分频形式生成，不要调
用 PLL；
*/
module LED_ctrl(
input clk,//时钟50MHz
input key,//拨码开关
output reg [3:0] LED//输出4个LED
);
//50Mhz分频产生1KHz信号
reg [19:0] cnt=20'd0;
reg clk_1K=0;//1KHz 信号,周期为1ms
always@(posedge clk)
if(cnt==20'd25000)begin//计数25000
cnt<=20'd0;
clk_1K<=!clk_1K;//翻转得到1KHz 信号
end
else
cnt<=cnt+20'd1;//加1计数
//使用1KHz信号检测拨码开关的电平，起到消抖作用
reg key_level=0;
always@(posedge clk_1K)
key_level<=key;//key_level为消抖后的开关信号

代码文件（付费下载）：
