单窗口排队机电路Verilog代码Quartus仿真

名称：单窗口排队机电路Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

单窗口排队机电路

给每个新来者编号，并计算队伍长度。

（1）进队、离队两个信号作为输入，当前服务号码和队长各由4个数码管显示；

（2）初始时队长0，进队号码由1顺序递增，输出编号；

（3）有人入队，长度加，有人离队长度减；

（4）工作时钟适当即可

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

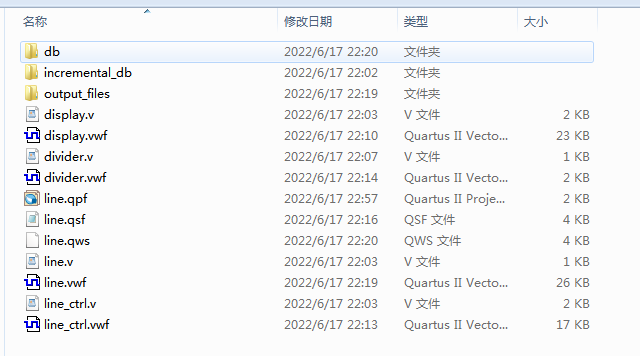

1. 工程文件

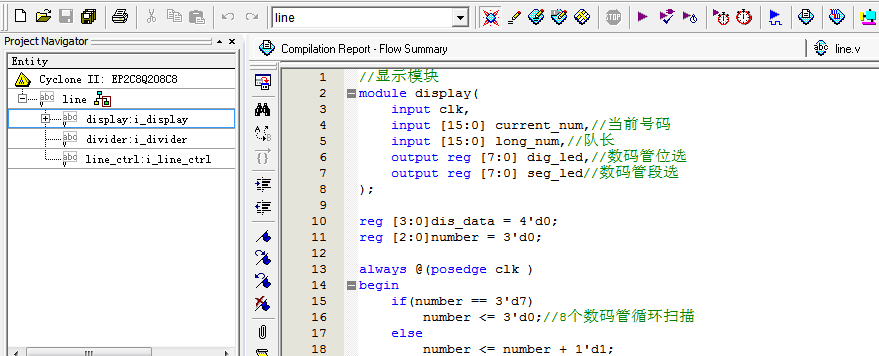

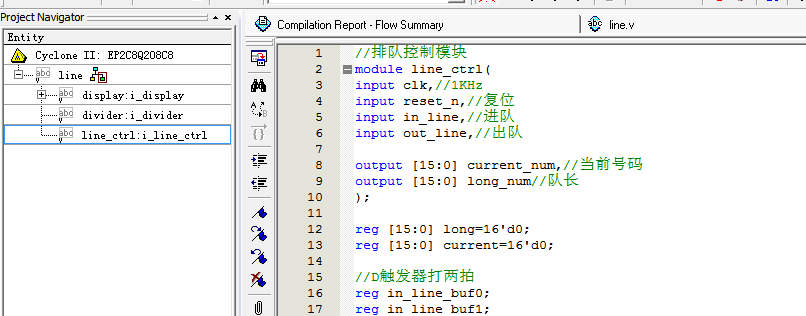

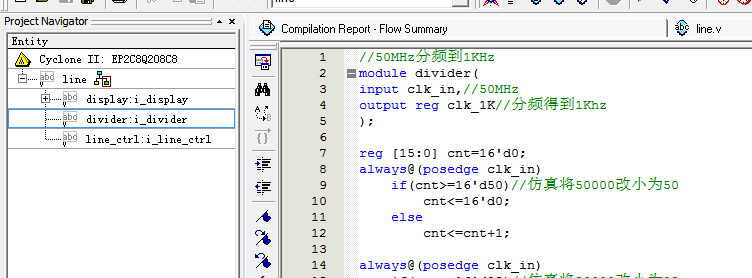

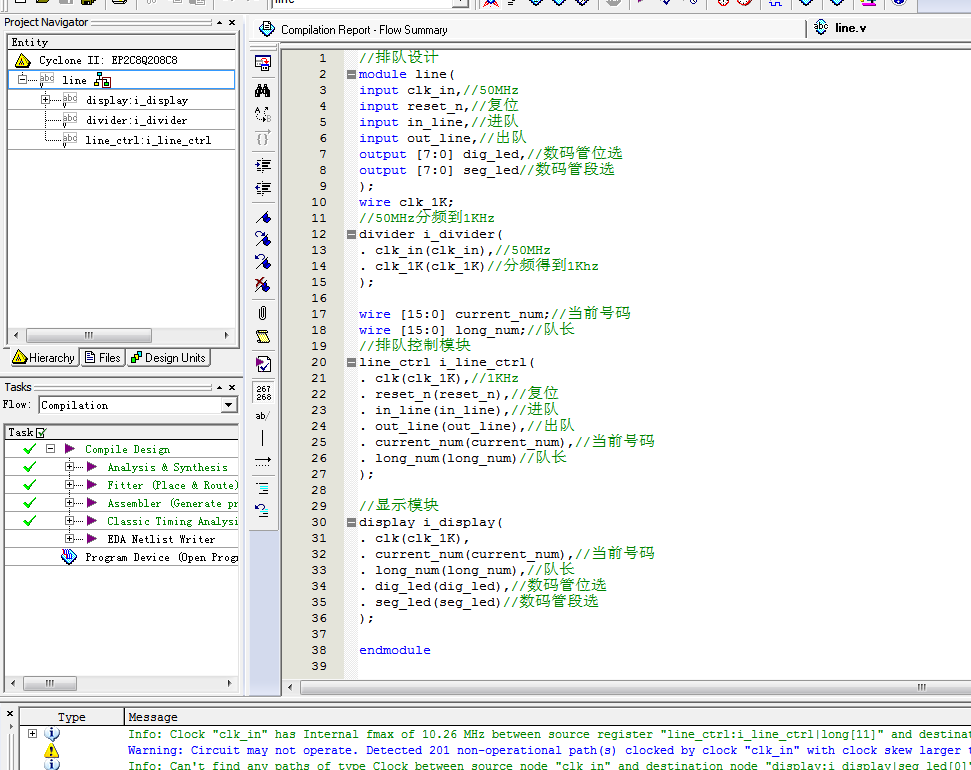

2. 程序文件

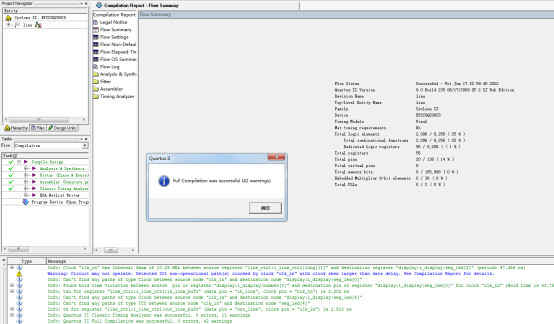

3. 程序编译

4. RTL图

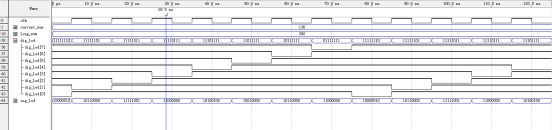

5. 仿真图

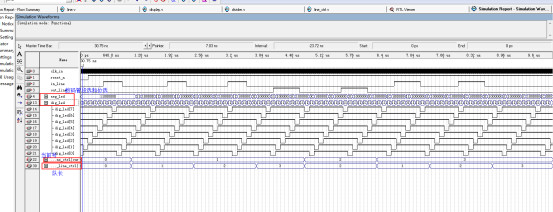

整体仿真图

分频模块

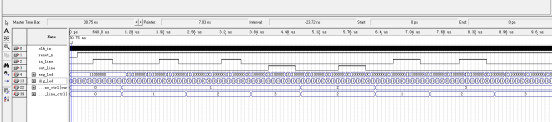

控制模块

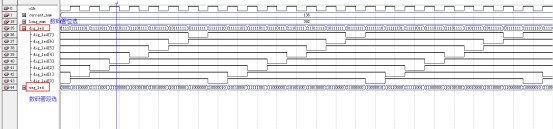

显示模块

部分代码展示:

//排队设计
module line(
input clk_in,//50MHz
input reset_n,//复位
input in_line,//进队
input out_line,//出队
output [7:0] dig_led,//数码管位选
output [7:0] seg_led//数码管段选
);
wire clk_1K;
//50MHz分频到1KHz
divider i_divider(
. clk_in(clk_in),//50MHz
. clk_1K(clk_1K)//分频得到1Khz
);
wire [15:0] current_num;//当前号码
wire [15:0] long_num;//队长
//排队控制模块
line_ctrl i_line_ctrl(
. clk(clk_1K),//1KHz
. reset_n(reset_n),//复位
. in_line(in_line),//进队
. out_line(out_line),//出队
. current_num(current_num),//当前号码
. long_num(long_num)//队长
);
//显示模块
display i_display(
. clk(clk_1K),
. current_num(current_num),//当前号码
. long_num(long_num),//队长
. dig_led(dig_led),//数码管位选
. seg_led(seg_led)//数码管段选
);
endmodule
