多路彩灯控制器Verilog代码Quartus仿真

名称：多路彩灯控制器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

多路彩灯控制器,

modelsim,quartus13.1

设计一个多路彩灯控制器，LED灯至少8路，能够在6种不同的彩灯花型之间进行循环变化（例如：左流水-右流水-拉幕式-闭幕式-隔2灯闪烁3次-隔1灯闪烁3次），并可设置花型变化的节奏，且可进行复位。

输入信号：时钟信号clk为50MHz，复位信号

输出信号：8个LED灯控制信号。

要求给出系统总体组成框图，设计思路，完成以上模块的Verilog HDL实现，顶层文件，RTL图，整体时序仿真

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

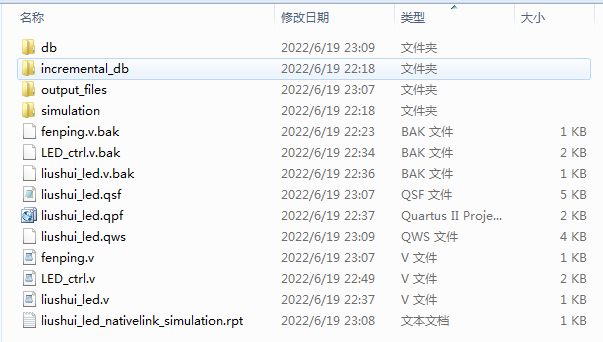

1. 工程文件

2. 程序文件

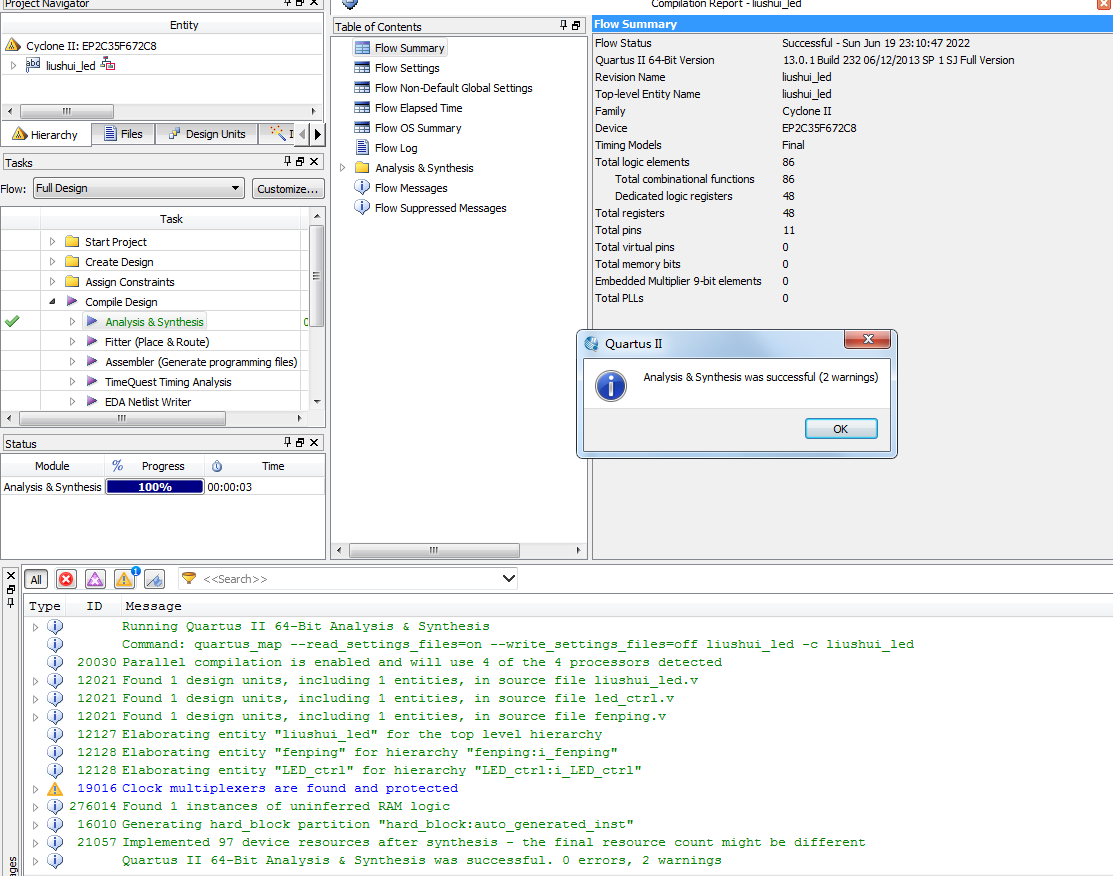

3. 程序编译

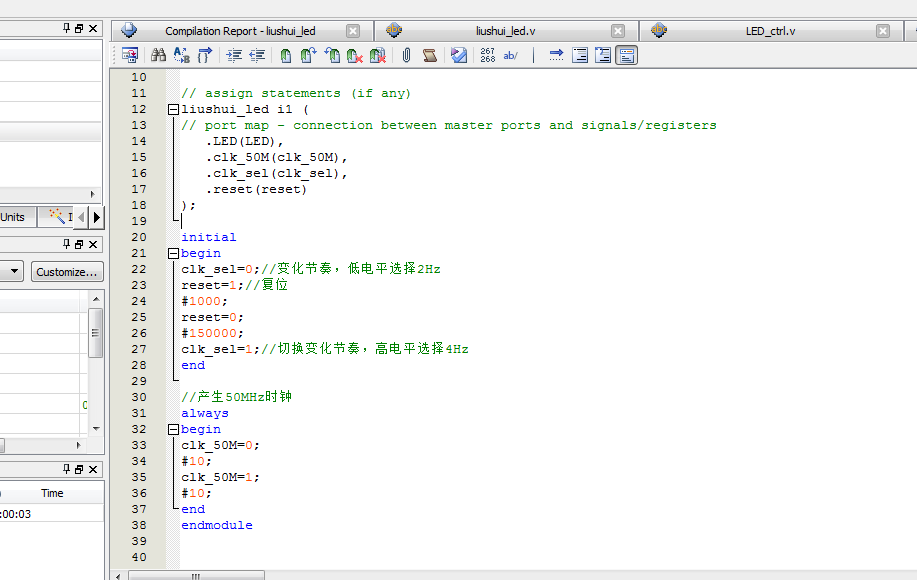

4. Testbench

5. 仿真图

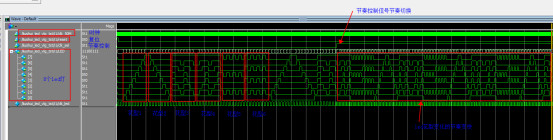

整体仿真图

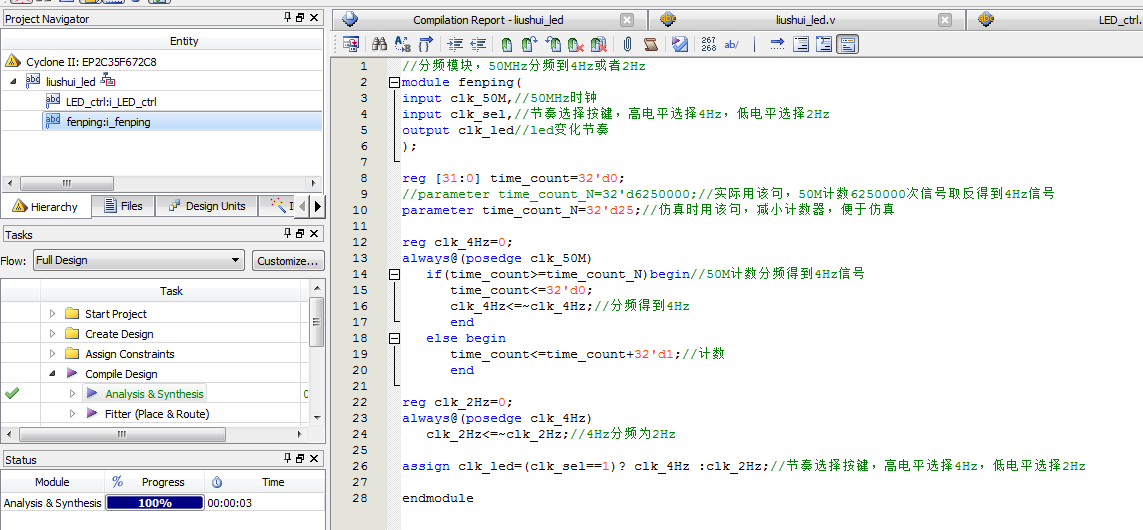

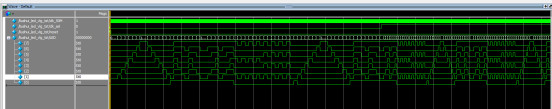

分频模块仿真图

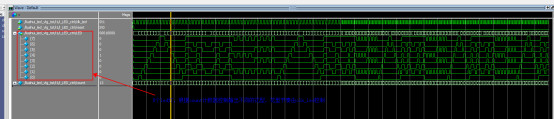

控制模块仿真图

部分代码展示:

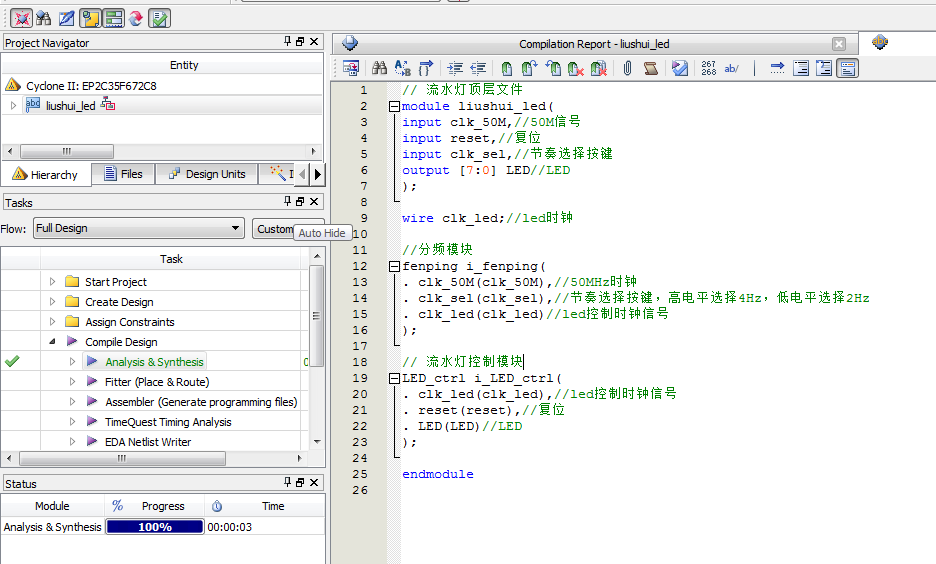

// 流水灯顶层文件
module liushui_led(
input clk_50M,//50M信号
input reset,//复位
input clk_sel,//节奏选择按键
output [7:0] LED//LED
);
wire clk_led;//led时钟
//分频模块
fenping i_fenping(
. clk_50M(clk_50M),//50MHz时钟
. clk_sel(clk_sel),//节奏选择按键，高电平选择4Hz，低电平选择2Hz
. clk_led(clk_led)//led控制时钟信号
);

代码文件（付费下载）：
