流水彩灯控制器VHDL代码Quartus仿真

名称：流水彩灯控制器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

流水彩灯控制器

1、具有8位彩灯

2、按键切换花样变化的速度

3、可以切换彩灯样式

4、可以控制让彩灯循环变化

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

流水彩灯控制器.doc

1. 工程文件

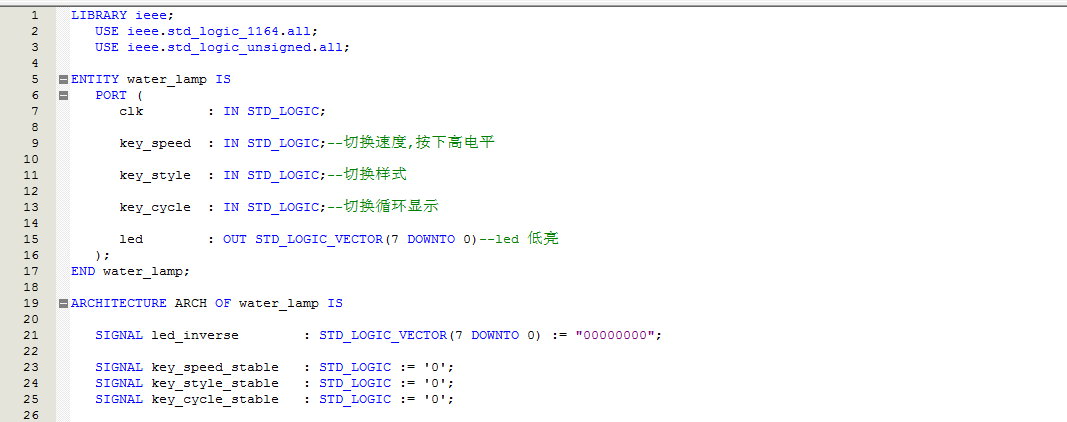

2. 程序文件

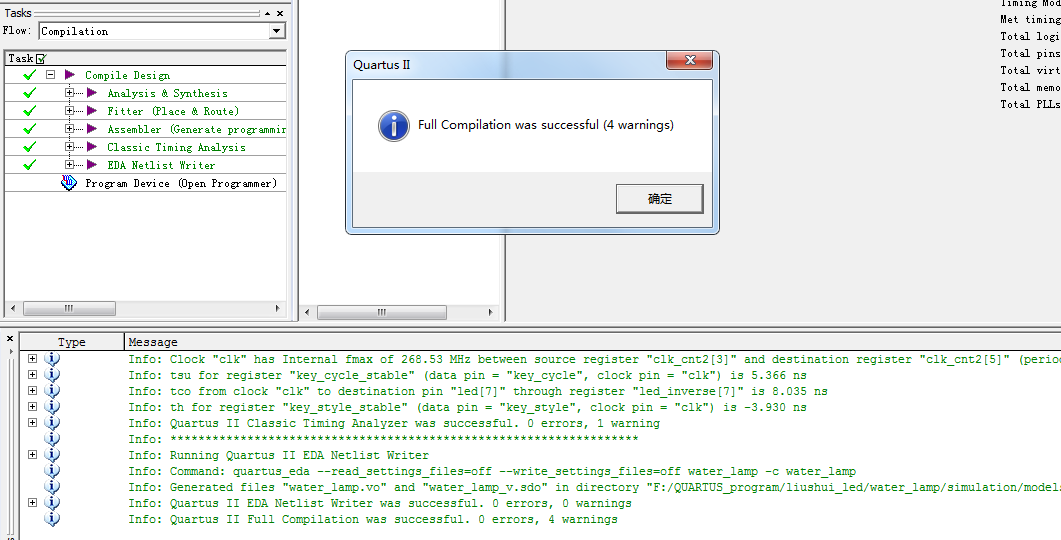

3. 程序编译

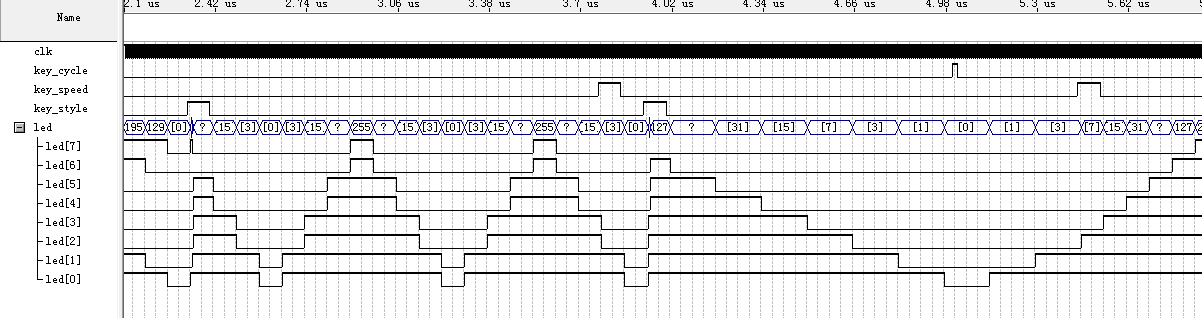

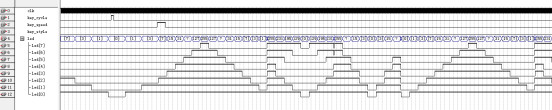

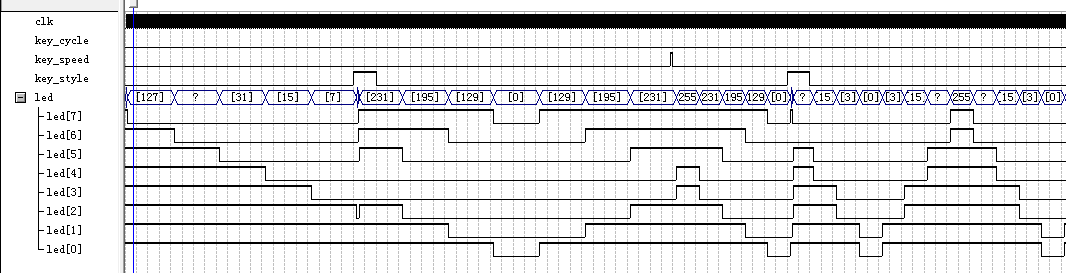

4. 程序仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY water_lamp_led IS
   PORT (
      clk        : IN STD_LOGIC;--64Hz

      speed_en_out        : OUT STD_LOGIC;
      led_clk        : IN STD_LOGIC;

      key_speed  : IN STD_LOGIC;--切换速度,按下高电平

      key_style  : IN STD_LOGIC;--切换样式

      key_cycle  : IN STD_LOGIC;--切换循环显示

      led        : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--led 低亮
   );
END water_lamp_led;
ARCHITECTURE ARCH OF water_lamp_led IS

   SIGNAL led_inverse        : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";

   SIGNAL key_speed_stable   : STD_LOGIC := '0';
   SIGNAL key_style_stable   : STD_LOGIC := '0';
   SIGNAL key_cycle_stable   : STD_LOGIC := '0';

   SIGNAL key_speed_stable_0 : STD_LOGIC := '0';
   SIGNAL key_style_stable_0 : STD_LOGIC := '0';
   SIGNAL key_cycle_stable_0 : STD_LOGIC := '0';
   SIGNAL key_speed_stable_1 : STD_LOGIC := '0';
   SIGNAL key_style_stable_1 : STD_LOGIC := '0';
   SIGNAL key_cycle_stable_1 : STD_LOGIC := '0';

   SIGNAL key_speed_pressed  : STD_LOGIC;
   SIGNAL key_style_pressed  : STD_LOGIC;
   SIGNAL key_cycle_pressed  : STD_LOGIC;

   SIGNAL cycle_en           : STD_LOGIC := '0';

   SIGNAL speed_en           : STD_LOGIC := '0';

   SIGNAL style_num          : STD_LOGIC_VECTOR(1 DOWNTO 0) := "00";

   --SIGNAL led_clk            : STD_LOGIC;

   SIGNAL style_cnt_1        : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL style_cnt_2        : STD_LOGIC_VECTOR(2 DOWNTO 0) := "000";
   SIGNAL style_cnt_3        : STD_LOGIC_VECTOR(2 DOWNTO 0) := "000";

   SIGNAL led_1              : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL led_2              : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL led_3              : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";

   SIGNAL cycle_count        : STD_LOGIC_VECTOR(4 DOWNTO 0) := "00000";
BEGIN
   led <= NOT(led_inverse);--led 低亮
   speed_en_out<=speed_en;
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         key_speed_stable <= key_speed;
         key_style_stable <= key_style;
         key_cycle_stable <= key_cycle;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         key_speed_stable_0 <= key_speed_stable;
         key_style_stable_0 <= key_style_stable;
         key_cycle_stable_0 <= key_cycle_stable;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         key_speed_stable_1 <= key_speed_stable_0;
         key_style_stable_1 <= key_style_stable_0;
         key_cycle_stable_1 <= key_cycle_stable_0;
      END IF;
   END PROCESS;

   key_speed_pressed <= key_speed_stable_0 AND NOT(key_speed_stable_1);--获取按键上升沿
   key_style_pressed <= key_style_stable_0 AND NOT(key_style_stable_1);--获取按键上升沿
   key_cycle_pressed <= key_cycle_stable_0 AND NOT(key_cycle_stable_1);--获取按键上升沿
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (key_cycle_pressed = '1') THEN
            cycle_en <= NOT(cycle_en);--切换循环显示
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (key_speed_pressed = '1') THEN
            speed_en <= NOT(speed_en);--切换速度
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (key_style_pressed = '1') THEN
            IF (style_num >= "10") THEN
               style_num <= "00";
            ELSE
               style_num <= style_num + "01";--切换花型
            END IF;
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         IF (key_style_pressed = '1') THEN
            style_cnt_1 <= "0000";
            style_cnt_2 <= "000";
            style_cnt_3 <= "000";
         ELSIF (led_clk = '1') THEN--计数，用于流水灯的变化
            style_cnt_1 <= style_cnt_1 + "0001";
            style_cnt_2 <= style_cnt_2 + "001";
            style_cnt_3 <= style_cnt_3 + "001";
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE style_cnt_1 IS--花型1控制
            WHEN "0000" =>
               led_1 <= "10000000";
            WHEN "0001" =>
               led_1 <= "11000000";
            WHEN "0010" =>
               led_1 <= "11100000";
            WHEN "0011" =>
               led_1 <= "11110000";
            WHEN "0100" =>
               led_1 <= "11111000";
            WHEN "0101" =>
               led_1 <= "11111100";
            WHEN "0110" =>
               led_1 <= "11111110";
            WHEN "0111" =>
               led_1 <= "11111111";
            WHEN "1000" =>
               led_1 <= "11111110";
            WHEN "1001" =>
               led_1 <= "11111100";
            WHEN "1010" =>
               led_1 <= "11111000";
            WHEN "1011" =>
               led_1 <= "11110000";
            WHEN "1100" =>
               led_1 <= "11100000";
            WHEN "1101" =>
               led_1 <= "11000000";
            WHEN "1110" =>
               led_1 <= "10000000";
            WHEN "1111" =>
               led_1 <= "00000000";
            WHEN OTHERS =>
         END CASE;
      END IF;
   END PROCESS;
