警报控制电路设计Verilog代码Quartus仿真

名称：警报控制电路设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

警报控制电路设计要求

1.输入量有警报信号ALE,取消键 CANCLE,系统时钟CLK,为1kHz。输出量为一个LED

灯,扬声器 SPEAKER。

2.当警报信号ALR有效时,LED开始以间隔0.1秒闪烁,同时扬声器响起,持续1分钟后,

如果没有按下取消键 CANCLE,LED加速闪烁,以间隔0.05秒闪烁,直到取消键 CANCLE

被按下。

假设输入时钟是1kHz,则需要设计一个输出为10Hz的计数器和20Hz的计数器,分频系数分别是100和50。

3.将顶层文件下载至实验箱中的核心芯片EP1C3T144C8中,利用实验箱上面的按键、时

钟信号和LED发光二极管,进行演示。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

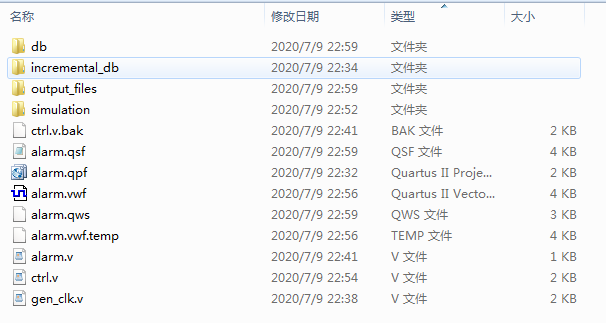

1. 工程文件

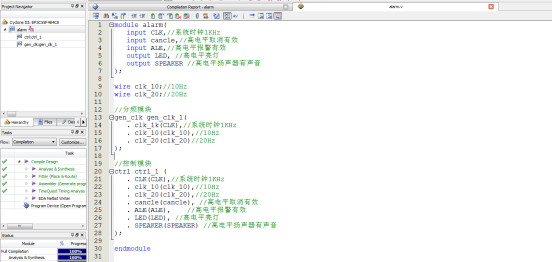

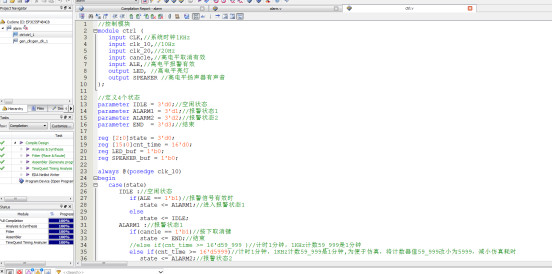

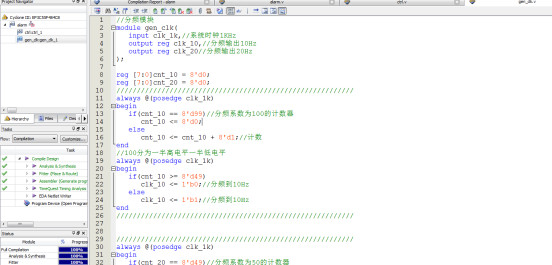

2. 程序文件

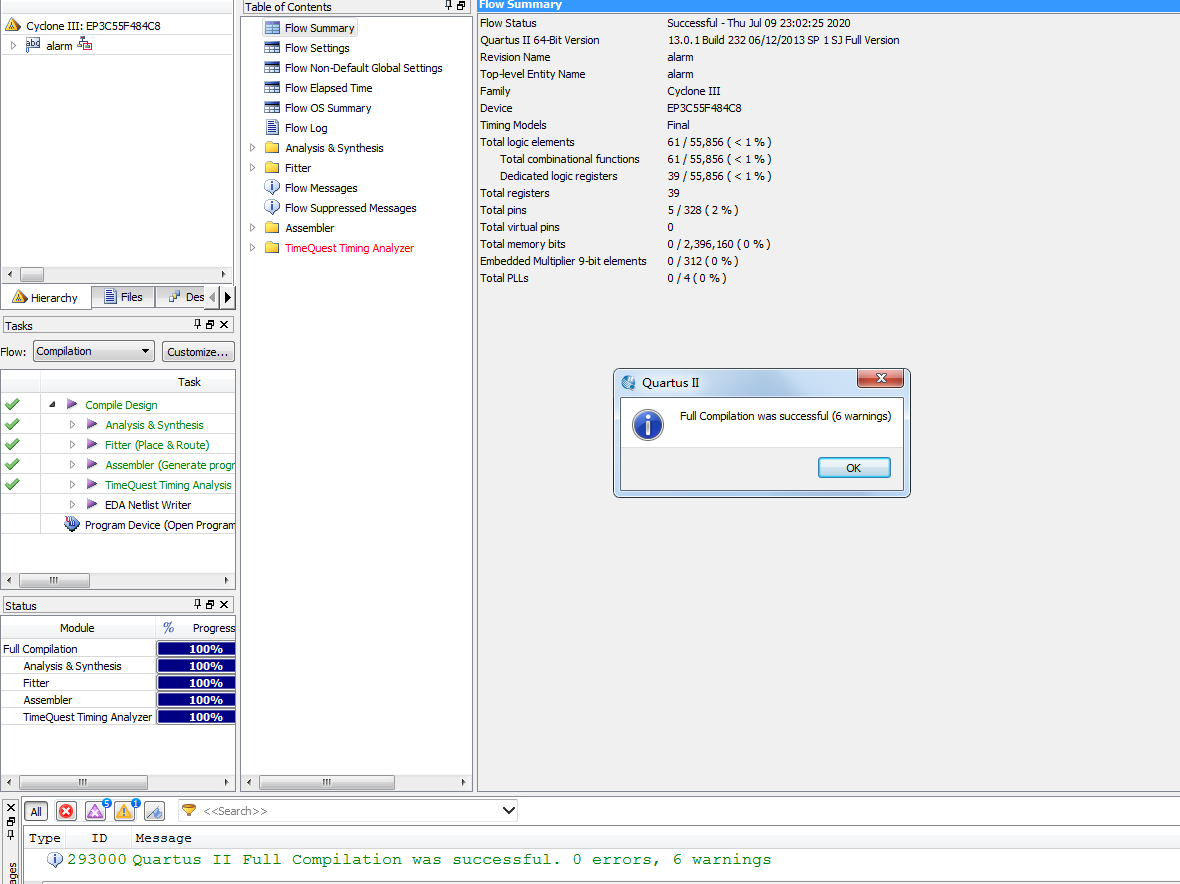

3. 程序编译

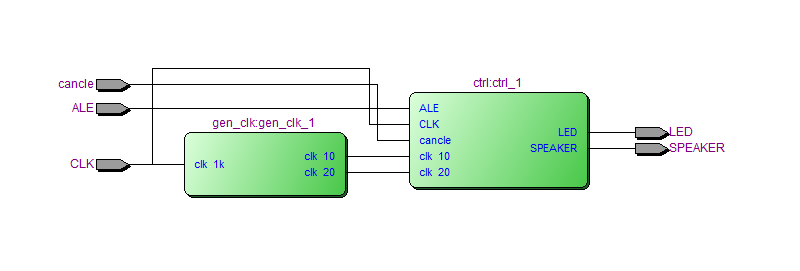

4. RTL图

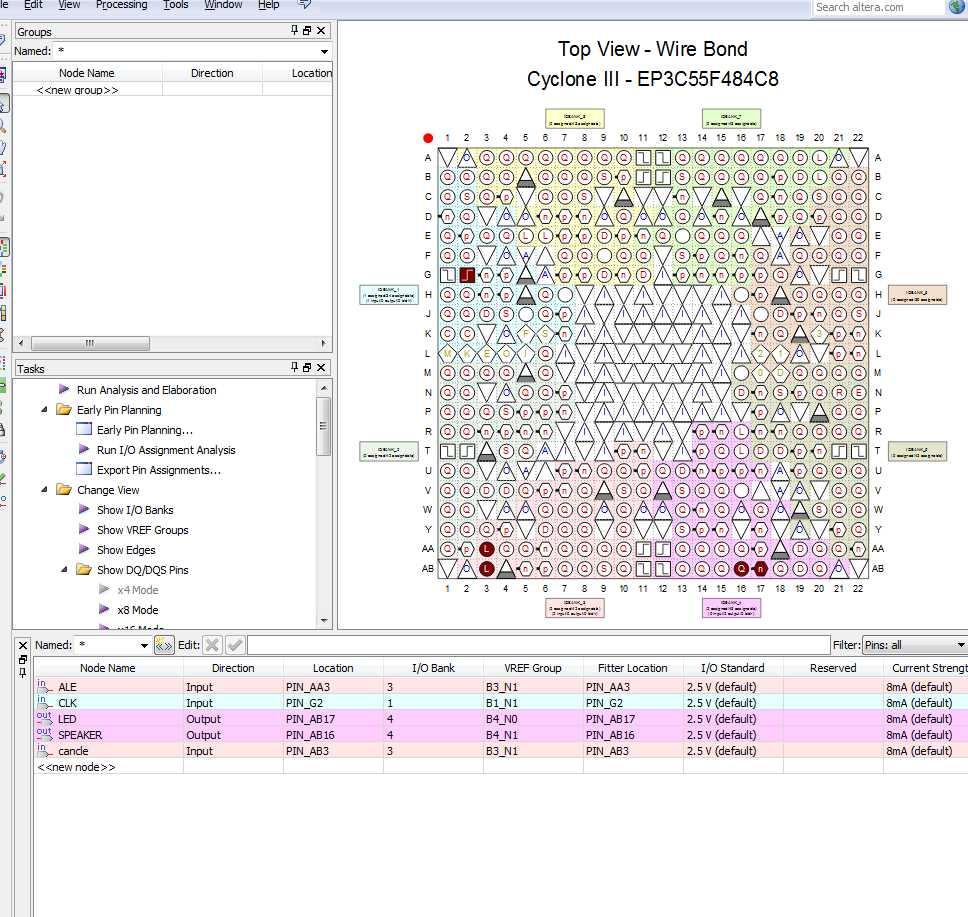

5. 管脚分配

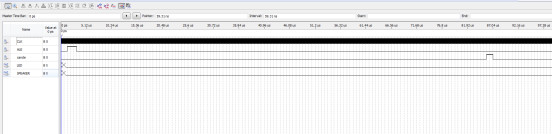

6. 仿真文件（VWF文件）

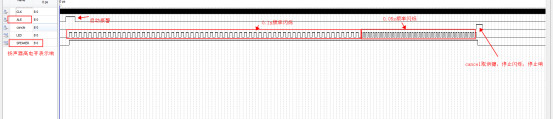

7. 功能仿真图

8. 时序仿真图

部分代码展示:

module alarm(
input CLK,//系统时钟1KHz
input cancle,//高电平取消有效
input ALE,//高电平报警有效
output LED, //高电平亮灯
output SPEAKER //高电平扬声器有声音
);
wire clk_10;//10Hz
wire clk_20;//20Hz
//分频模块
gen_clk gen_clk_1(
. clk_1k(CLK),//系统时钟1KHz
. clk_10(clk_10),//10Hz
. clk_20(clk_20)//20Hz
);
//控制模块
ctrl ctrl_1 (
. CLK(CLK),//系统时钟1KHz
. clk_10(clk_10),//10Hz
. clk_20(clk_20),//20Hz
. cancle(cancle),//高电平取消有效
. ALE(ALE),//高电平报警有效
. LED(LED), //高电平亮灯
. SPEAKER(SPEAKER) //高电平扬声器有声音
);
endmodule
