堆栈寄存器设计Verilog代码Quartus仿真

名称：堆栈寄存器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

堆栈寄存器设计

内容及要求

模拟堆栈寄存器电路。

（1)深度12,数据宽度8比特

（2)堆栈、弹栈有指示信号

（3）使用实验室的开发箱或自备开发板完成设计

（4)完成全部流程：设计规范文档、模块设计、代码输入、功能仿真、结果与综合、时序伤真、下载验证等

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

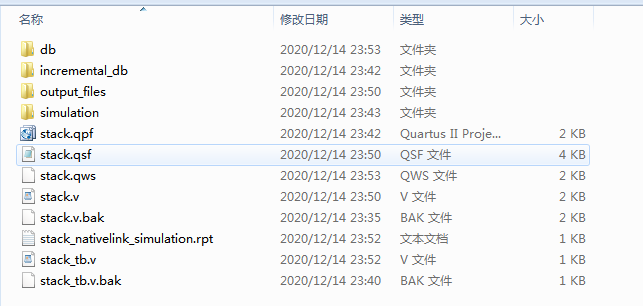

1. 工程文件

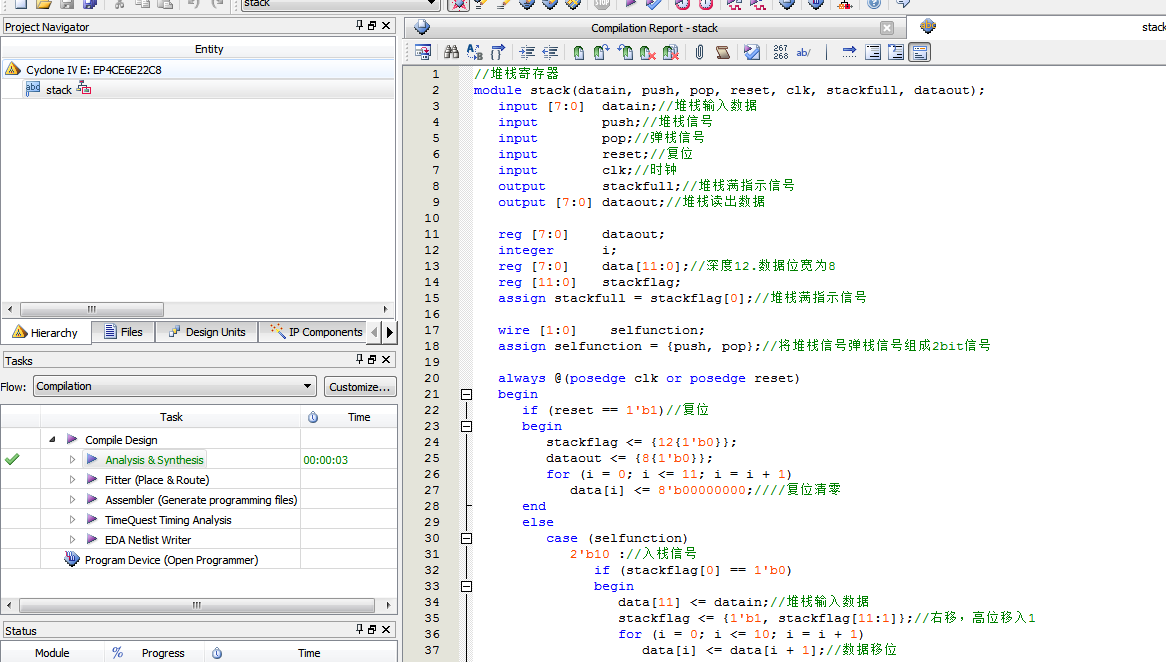

2. 程序文件

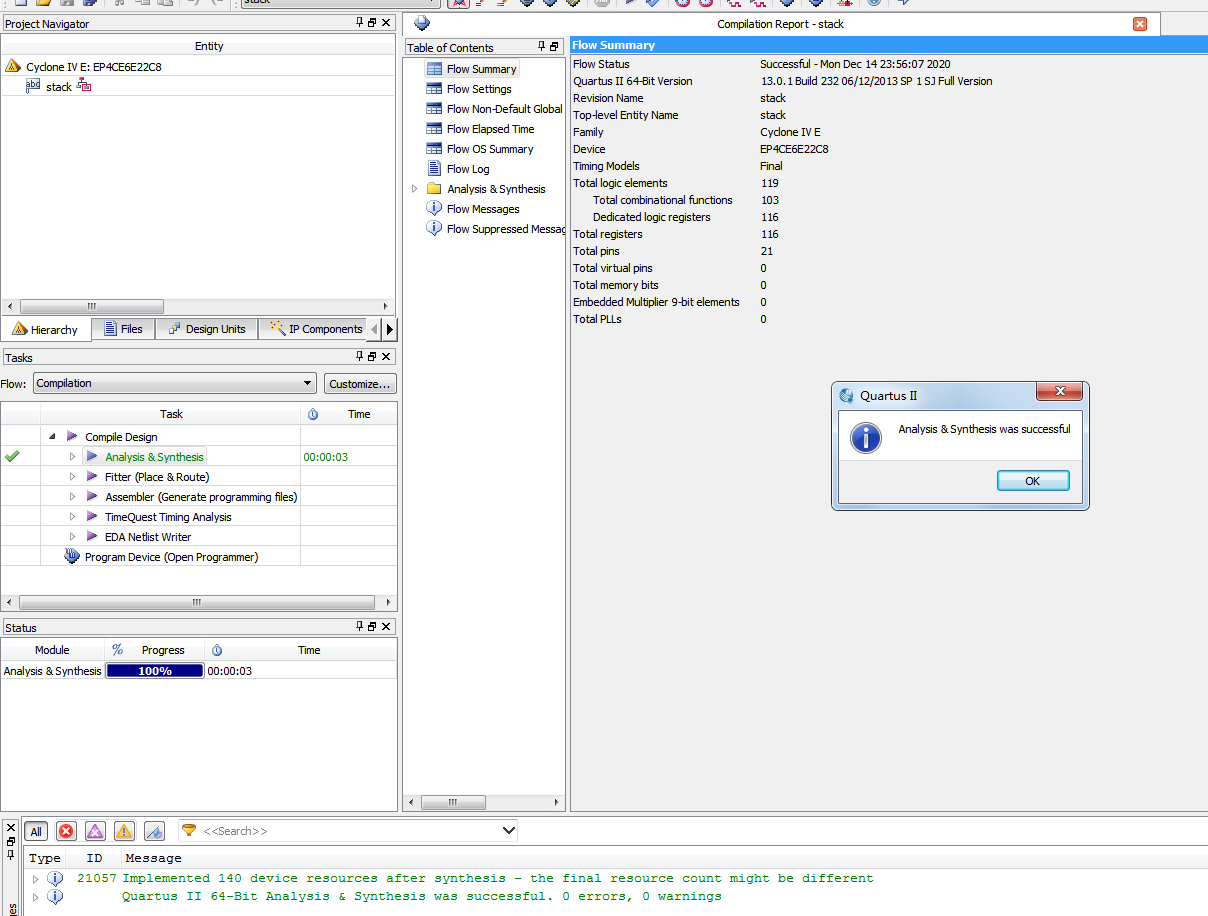

3. 程序编译

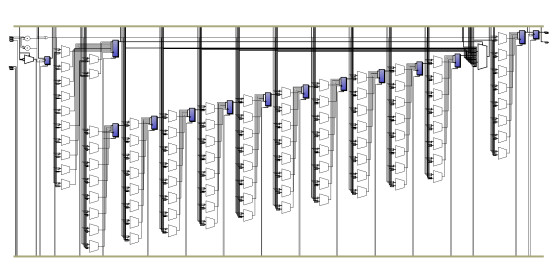

4. RTL图

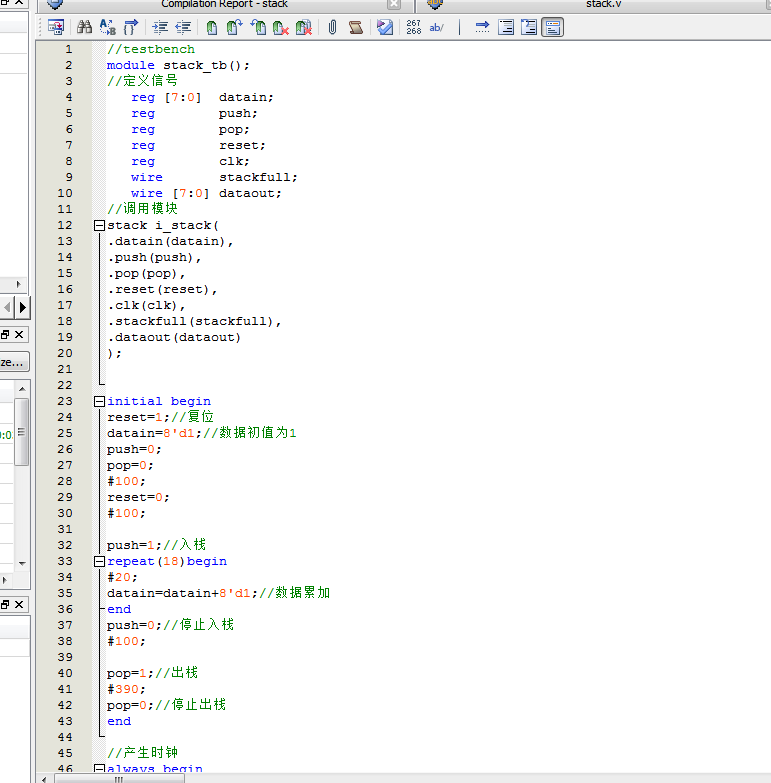

5. Testbench

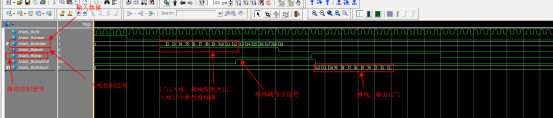

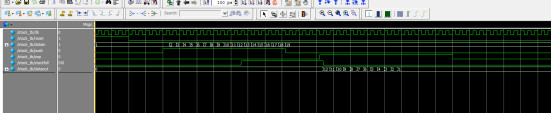

6. 仿真图

部分代码展示:

//堆栈寄存器
module stack(datain, push, pop, reset, clk, stackfull, dataout);
   input [7:0]  datain;//堆栈输入数据
   input        push;//堆栈信号
   input        pop;//弹栈信号
   input        reset;//复位
   input        clk;//时钟
   output       stackfull;//堆栈满指示信号
   output [7:0] dataout;//堆栈读出数据

   reg [7:0]    dataout;
   integer      i;
   reg [7:0]    data[11:0];//深度12.数据位宽为8
   reg [11:0]   stackflag;
   assign stackfull = stackflag[0];//堆栈满指示信号
   wire [1:0]    selfunction;
   assign selfunction = {push, pop};//将堆栈信号弹栈信号组成2bit信号

   always @(posedge clk or posedge reset)
   begin
if (reset == 1'b1)//复位
      begin
         stackflag <= {12{1'b0}};
         dataout <= {8{1'b0}};
         for (i = 0; i <= 11; i = i + 1)
            data[i] <= 8'b00000000;////复位清零
      end
      else
         case (selfunction)
            2'b10 ://入栈信号
               if (stackflag[0] == 1'b0)
               begin
                  data[11] <= datain;//堆栈输入数据
                  stackflag <= {1'b1, stackflag[11:1]};//右移，高位移入1
                  for (i = 0; i <= 10; i = i + 1)
                     data[i] <= data[i + 1];//数据移位
               end
            2'b01 ://出栈信号
               begin
dataout <= data[11];//读出最外部数据
                  stackflag <= {stackflag[10:0], 1'b0};//左移，低位移入0
                  for (i = 11; i >= 1; i = i - 1)
                     data[i] <= data[i - 1];////数据移位
               end
            default :
               ;
         endcase
   end

endmodule
