9999秒以内任意倒计时器，倒计完成有LED提示Verilog代码ISE basys2开发板

名称：9999秒以内任意倒计时器，倒计完成有LED提示Verilog代码ISE basys2开发板

软件：ISE

语言：Verilog

代码功能：9999秒以内任意倒计时器，倒计完成有LED提示

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

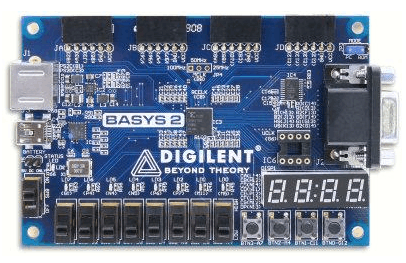

本代码已在 basys2开发板 验证， basys2开发板 如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

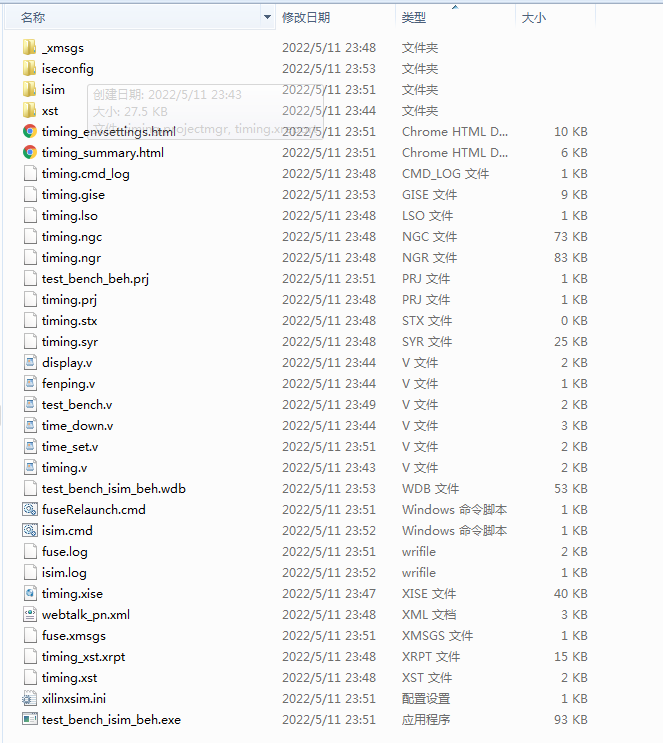

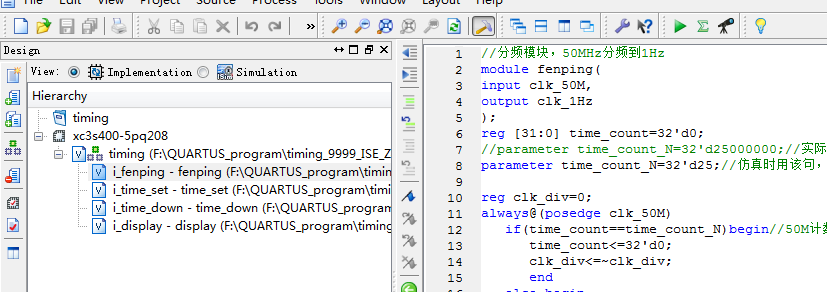

1. 工程文件

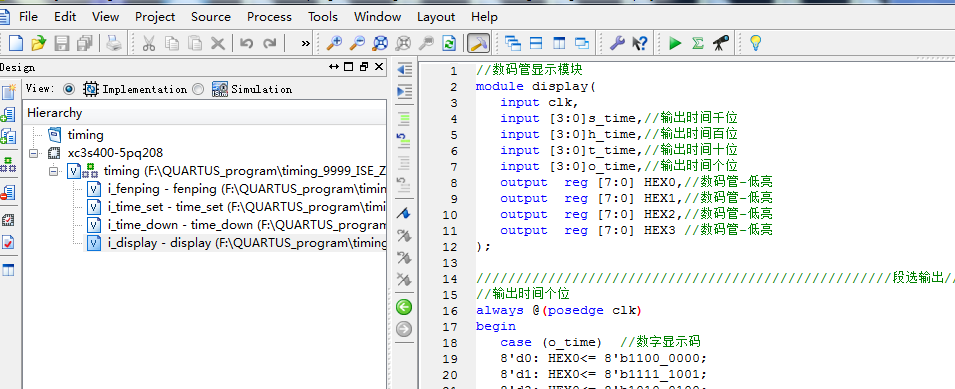

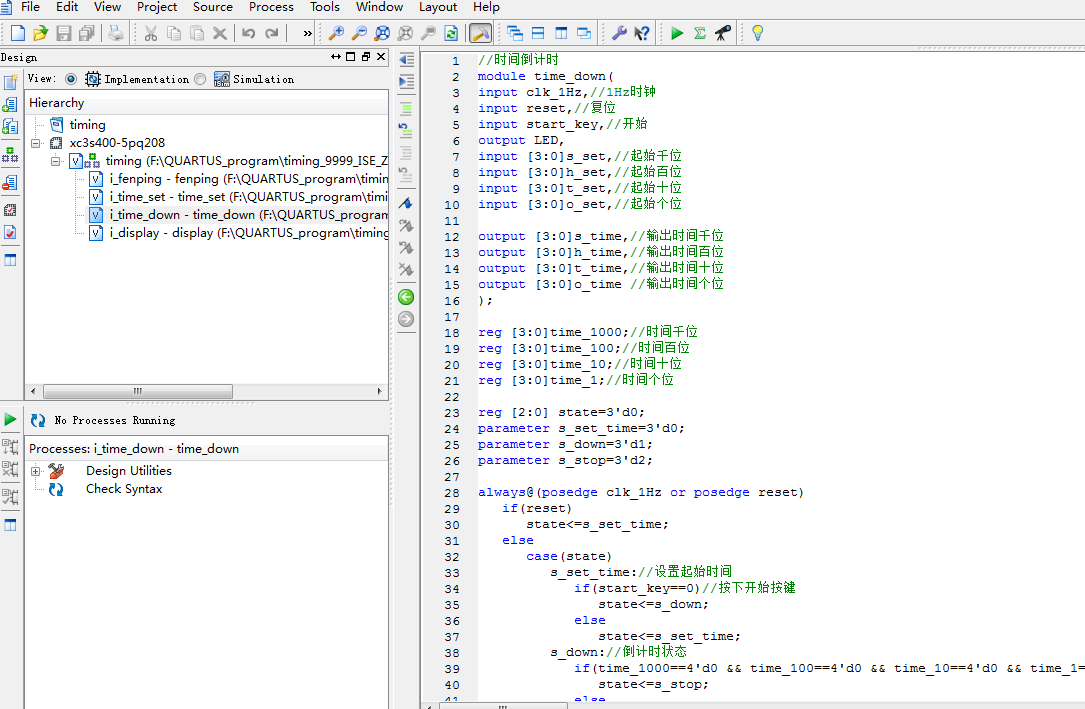

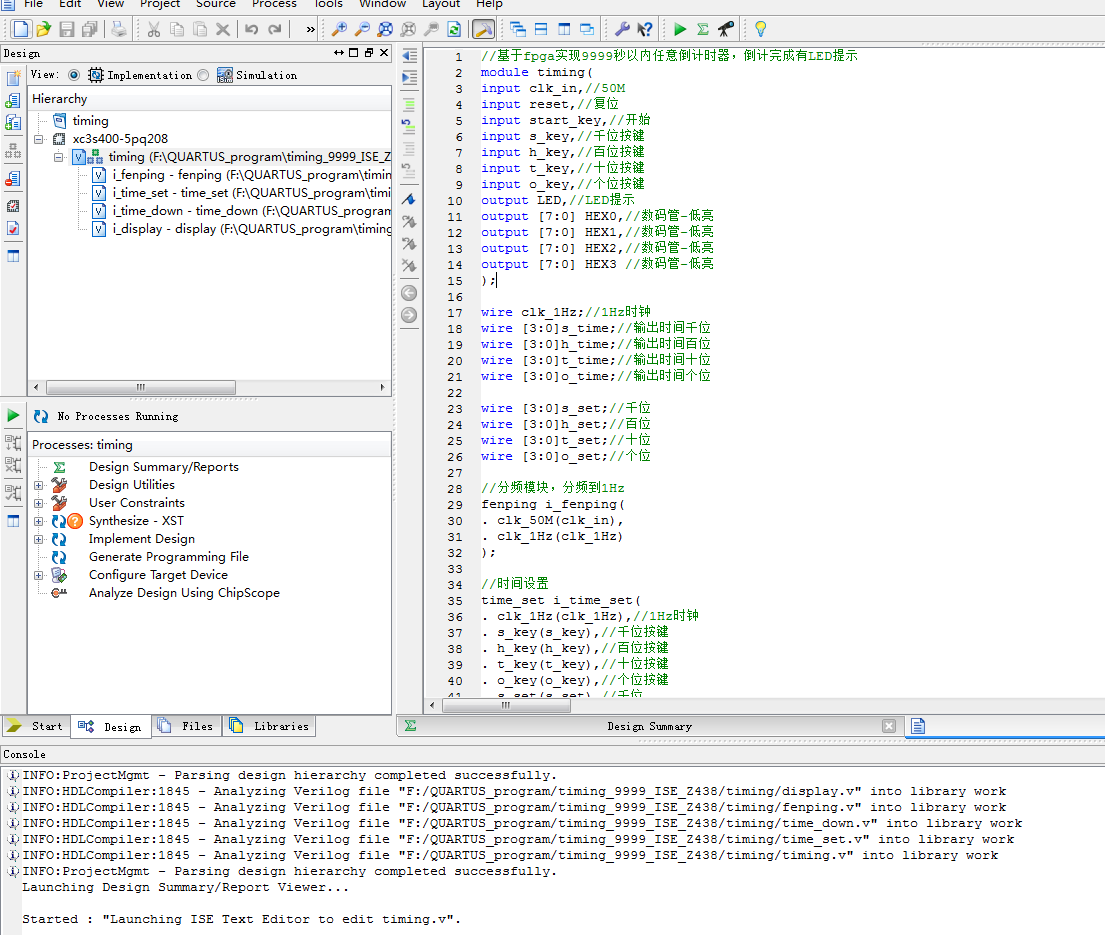

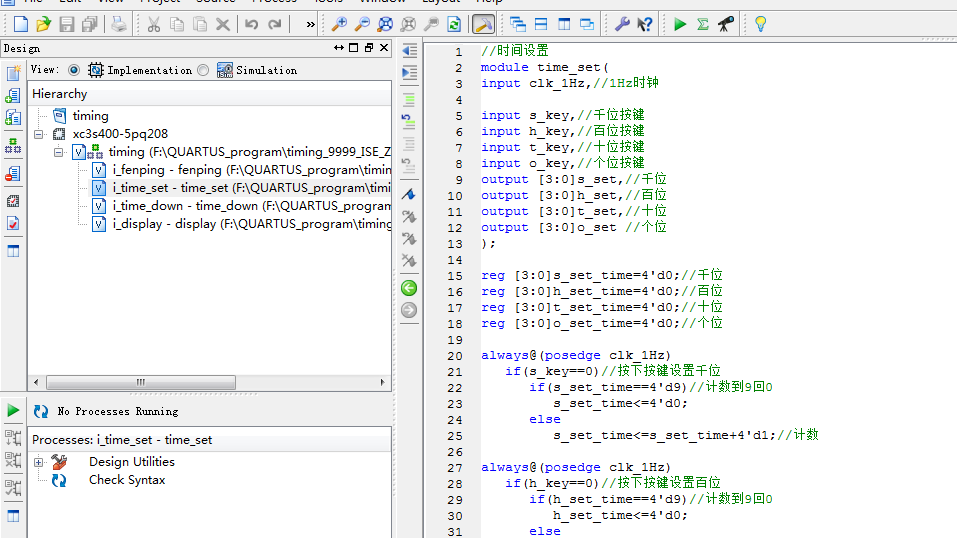

2. 程序文件

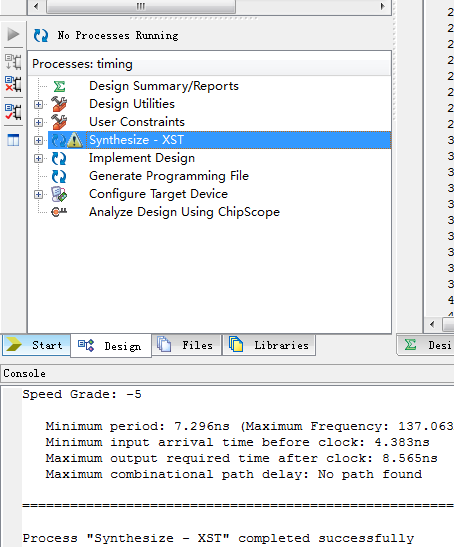

3. 程序编译

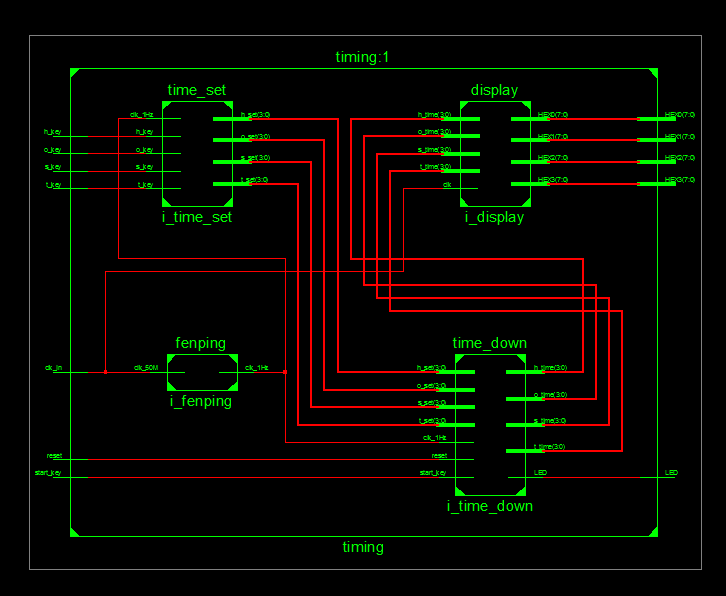

4. RTL图

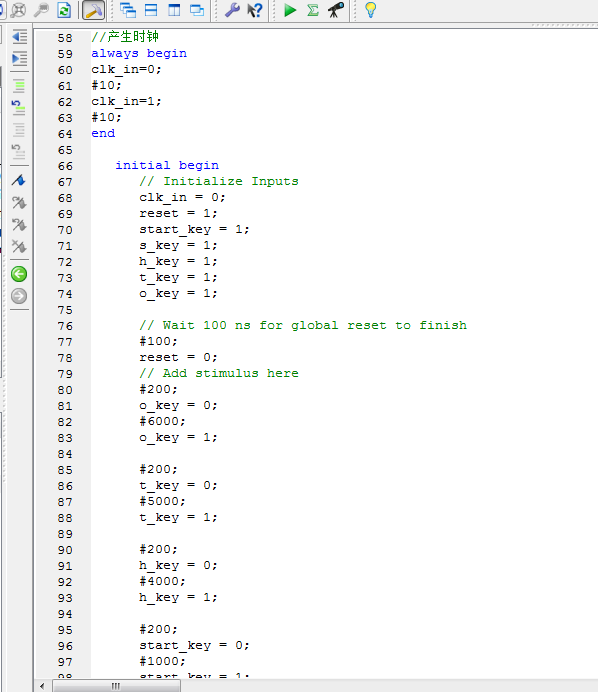

5. testbench

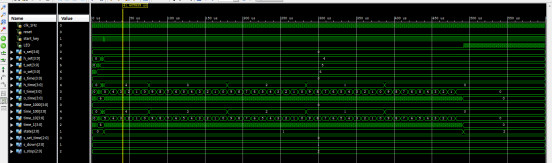

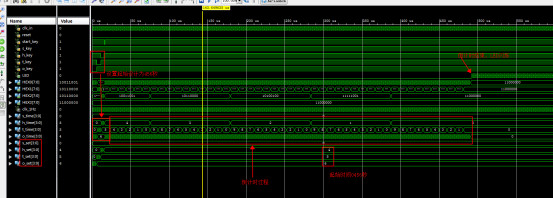

6. 仿真图

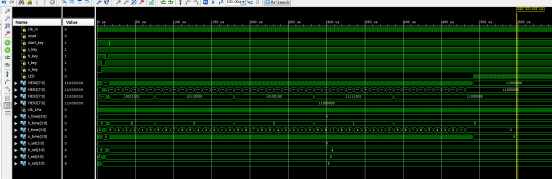

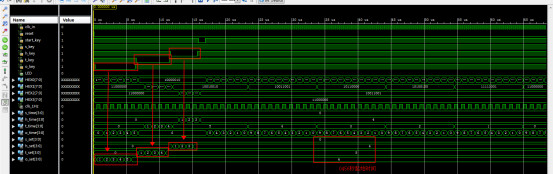

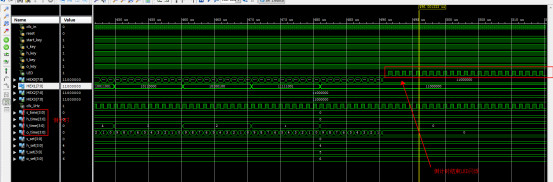

整体仿真图

分频模块

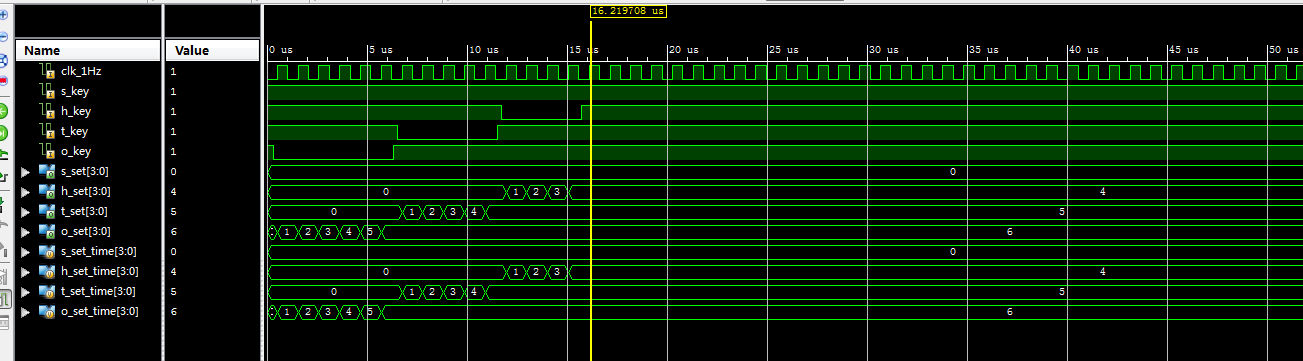

起始时间设置模块

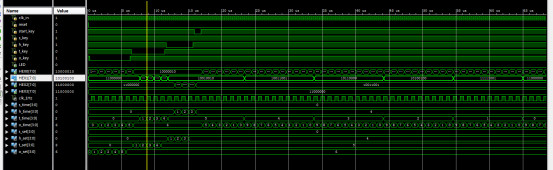

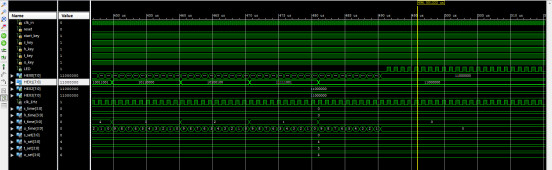

倒计时模块

显示模块

部分代码展示:

//时间设置
module time_set(
input clk_1Hz,//1Hz时钟
input s_key,//千位按键
input h_key,//百位按键
input t_key,//十位按键
input o_key,//个位按键
output [3:0]s_set,//千位
output [3:0]h_set,//百位
output [3:0]t_set,//十位
output [3:0]o_set //个位
);
reg [3:0]s_set_time=4'd0;//千位
reg [3:0]h_set_time=4'd0;//百位
reg [3:0]t_set_time=4'd0;//十位
reg [3:0]o_set_time=4'd0;//个位
always@(posedge clk_1Hz)
if(s_key==1)//按下按键设置千位
if(s_set_time==4'd9)//计数到9回0
s_set_time<=4'd0;
else
s_set_time<=s_set_time+4'd1;//计数
always@(posedge clk_1Hz)
if(h_key==1)//按下按键设置百位
if(h_set_time==4'd9)//计数到9回0
h_set_time<=4'd0;
else
h_set_time<=h_set_time+4'd1;//计数
always@(posedge clk_1Hz)
if(t_key==1)//按下按键设置十位
if(t_set_time==4'd9)//计数到9回0
t_set_time<=4'd0;
else
t_set_time<=t_set_time+4'd1;//计数
always@(posedge clk_1Hz)
if(o_key==1)//按下按键设置个位
if(o_set_time==4'd9)//计数到9回0
o_set_time<=4'd0;
else
o_set_time<=o_set_time+4'd1;//计数
//输出
assign s_set=s_set_time;//千位
assign h_set=h_set_time;//百位
assign t_set=t_set_time;//十位
assign o_set=o_set_time;//个位
