定时器设计Verilog代码Quartus仿真

名称：定时器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

定时器设计

功能要求

(1)具有倒计时的定时功能,定时范围:1秒~9999分59秒;

(2)定时时间采用6位数码管显示

(3)具有设定时间、启动和停止的功能

(4)具有定时时间到达时蜂鸣器报警的功能;

(5)电路采用单电源直流5V~12V供电

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

设计文档.doc

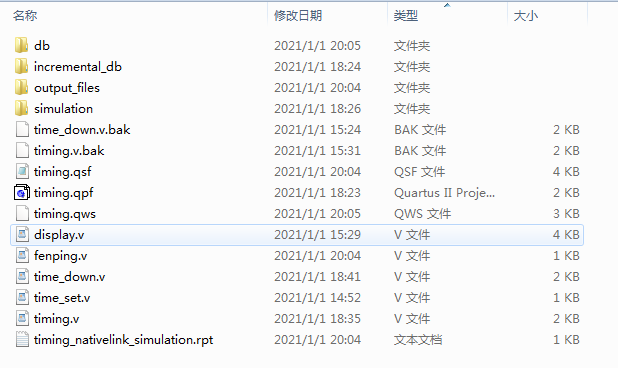

1. 工程文件

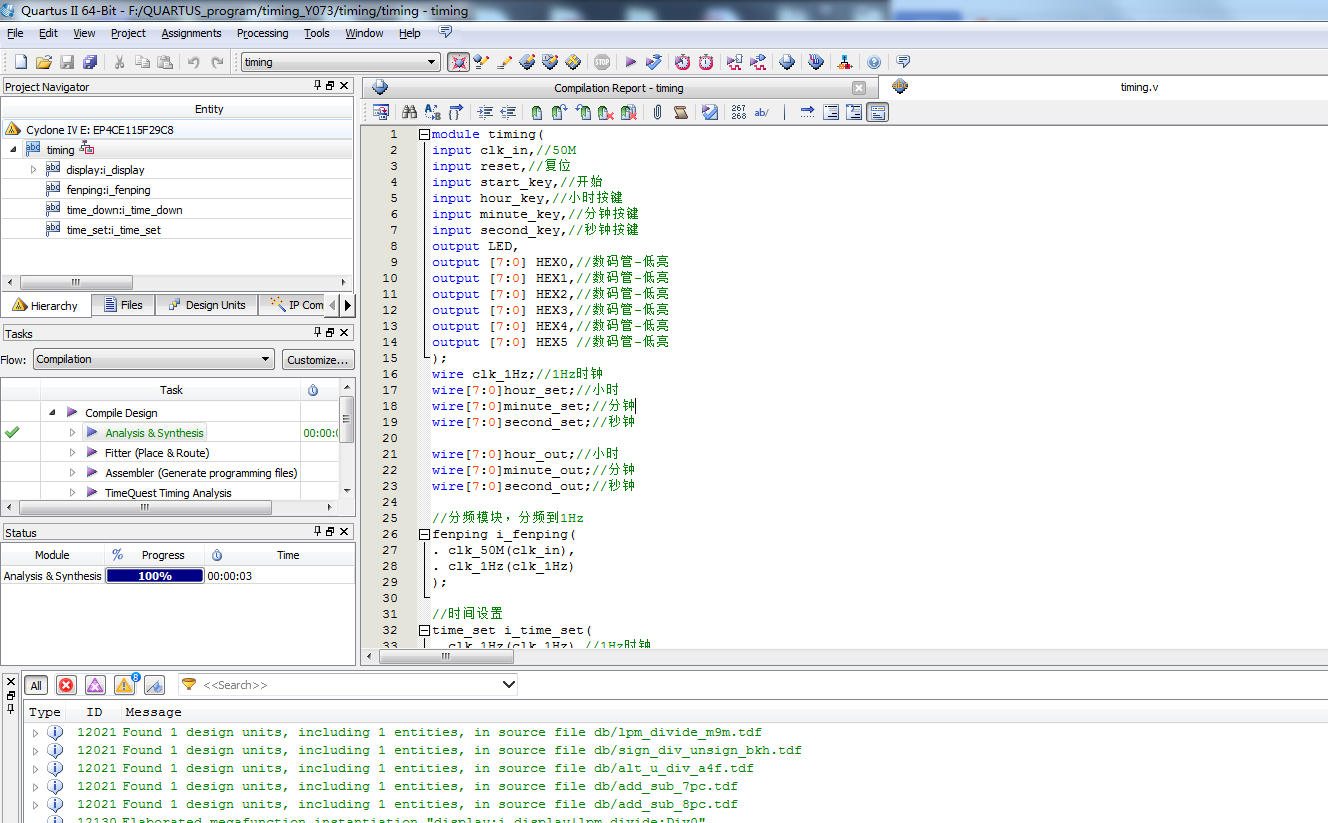

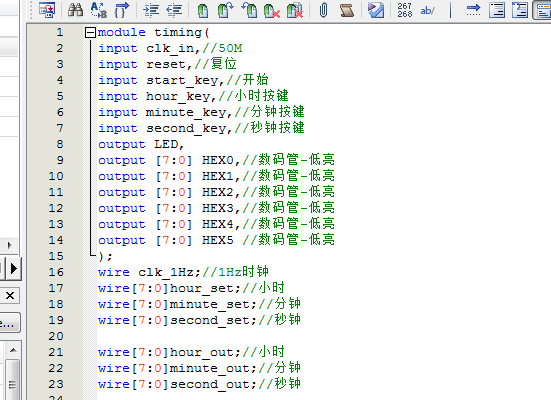

2. 程序文件

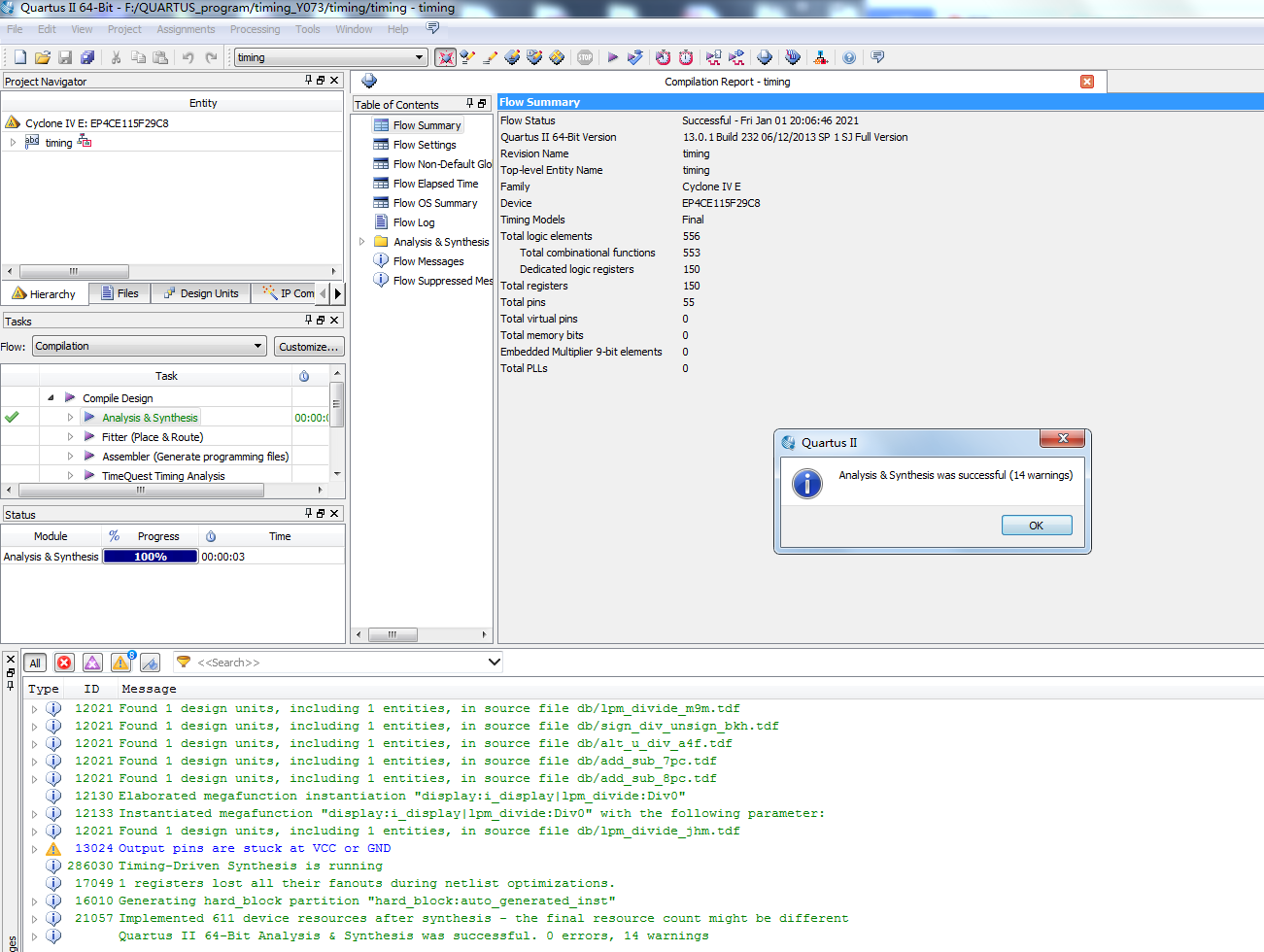

3. 程序编译

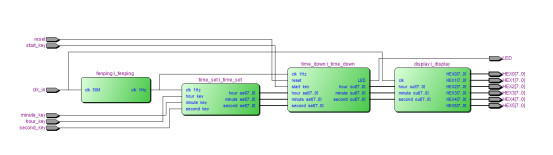

4. RTL图

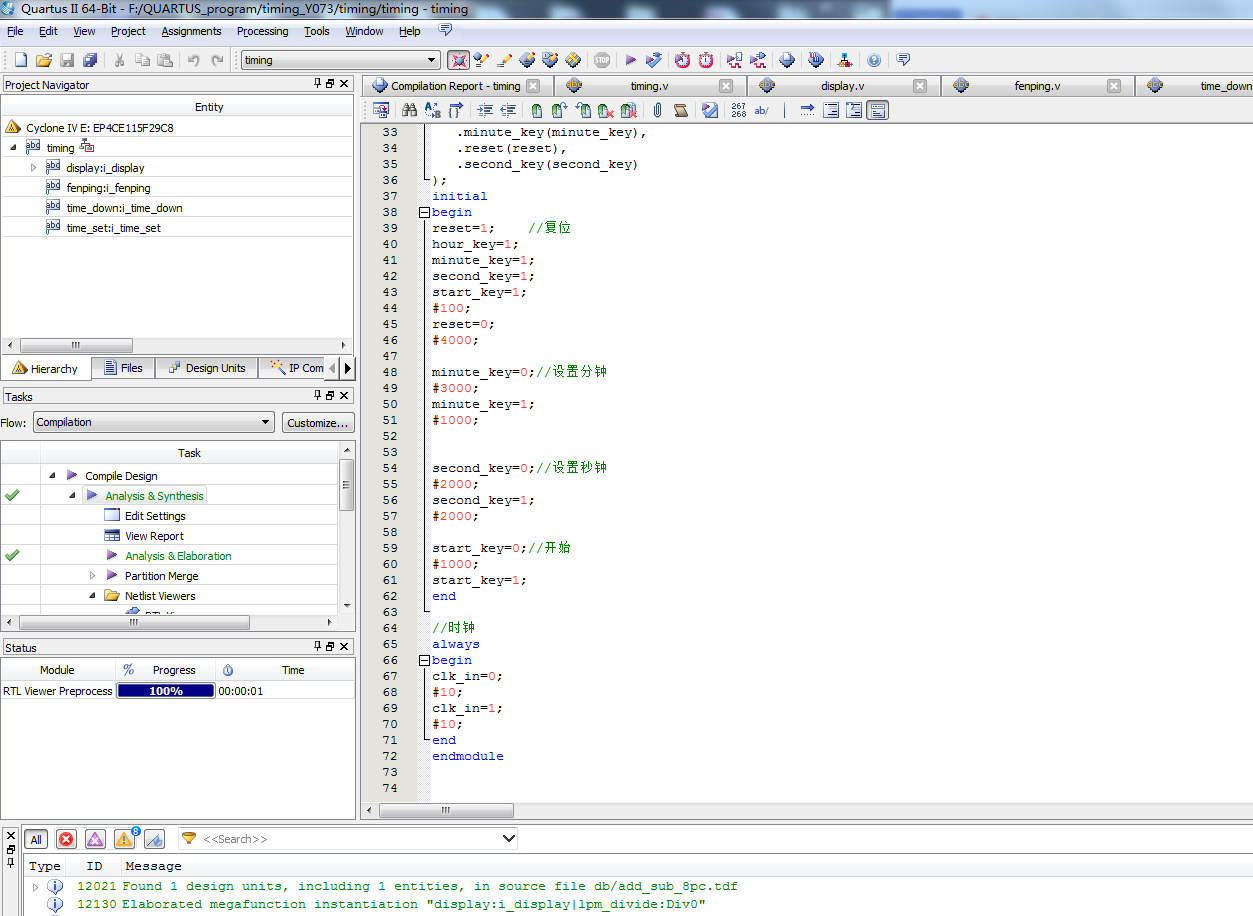

5. testbench

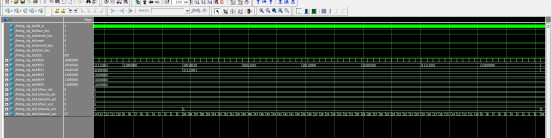

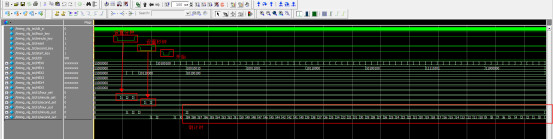

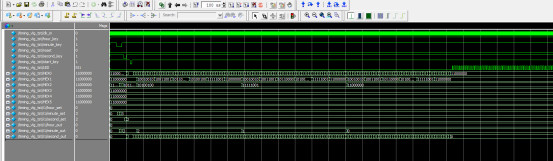

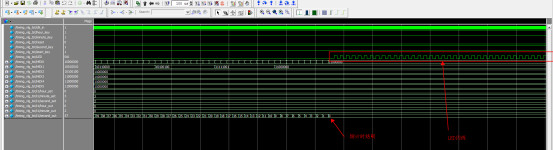

6. 仿真图

部分代码展示:

module timing(
input clk_in,//50M
input reset,//复位
input start_key,//开始
input minute_key,//分钟按键
input second_key,//秒钟按键
output LED,
output [7:0] HEX0,//数码管-低亮
output [7:0] bit_set//数码管-低亮?
);
wire clk_1Hz;//1Hz时钟
wire[7:0]minute_set;//分钟
wire[7:0]second_set;//秒钟
wire[7:0]minute_out;//分钟
wire[7:0]second_out;//秒钟
//分频模块，分频到1Hz
fenping i_fenping(
. clk_in(clk_in),
. clk_1Hz(clk_1Hz)
);
//时间设置
time_set i_time_set(
. clk_1Hz(clk_1Hz),//1Hz时钟
. minute_key(minute_key),//分钟按键
. second_key(second_key),//秒钟按键
. minute_set(minute_set),//分钟
. second_set(second_set)//秒钟
);
//时间倒计时
time_down i_time_down(
. clk_1Hz(clk_1Hz),//1Hz时钟
. reset(reset),//复位
. start_key(start_key),//开始
. LED(LED),
. minute_set(minute_set),//起始时间分钟
. second_set(second_set),//起始时间秒钟
. minute_out(minute_out),//分钟
. second_out(second_out)//秒钟
);
//数码管显示模块
display i_display(
. clk(clk_in),
. minute_out(minute_out),//分钟
. second_out(second_out),//秒钟
. HEX0(HEX0),//数码管-低亮
. bit_set(bit_set)//数码管-低亮
);
endmodule
