篮球竞赛30秒计时器Verilog代码Quartus 实验箱

名称：篮球竞赛30秒计时器Verilog代码Quartus  实验箱

软件：Quartus

语言：Verilog

代码功能：

篮球竞赛30秒计时器

内容及要求

篮球计时器具有30秒计时功能,电路可能包含的模块为:七段数码管驱动器、分频器电路、触发器、数据选择器等基本电路。具体要求如下:

1.计时器为30秒递减计时,其计时间隔为1秒。当计时器递减计时到零时,发出蜂鸣器报警声

2.电路具有三个外部控制按键:复位按键、启动计时按键和停止计时按键,分别选用实验箱按

键模块的S1、S2和S3,按下51,系统复位,所有寄存器全部清零;按下S2,秒表启动计时;按

下S3,秒表停止计时,并且数码管显示当前计时时间,如果再次按下S2,秒表继续计时,除非按下

S1,系统才能复位,两位七段数码管显示全部“00”

3.输入外部时钟选择为1KHz.直到按下停止按键(按键开关K2),数码管停止计秒。按下开

始按键(按键开关K1),数码管继续进行计秒。按下复位按键(按键开关K3)秒表从00重新开始

计秒

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

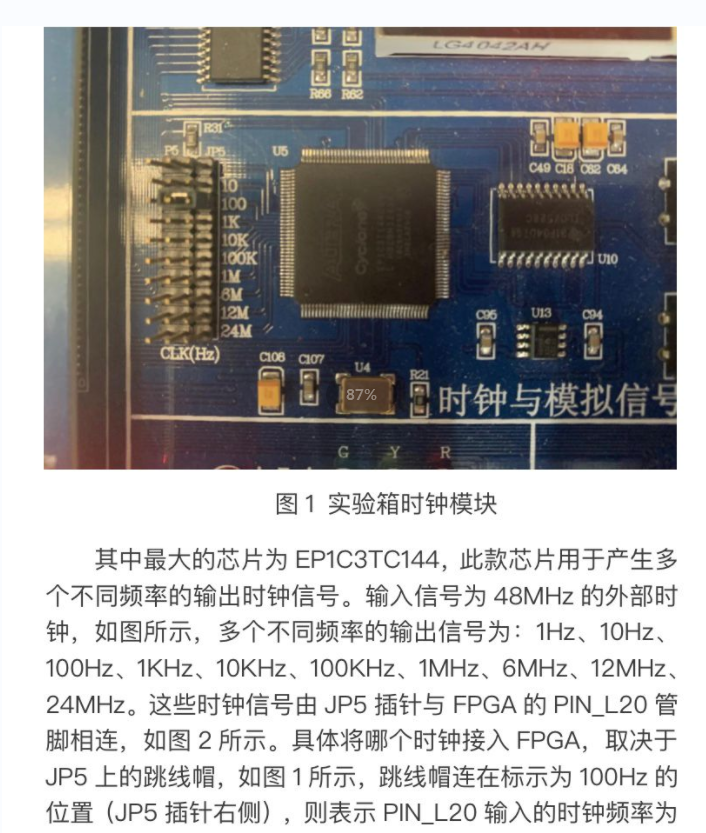

本代码已在实验箱验证，实验箱如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

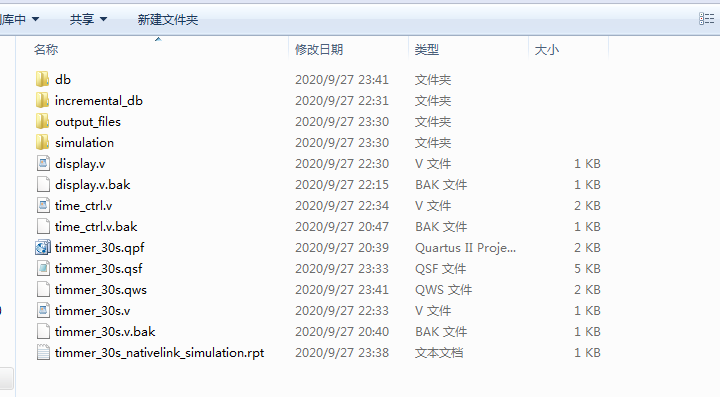

1. 工程文件

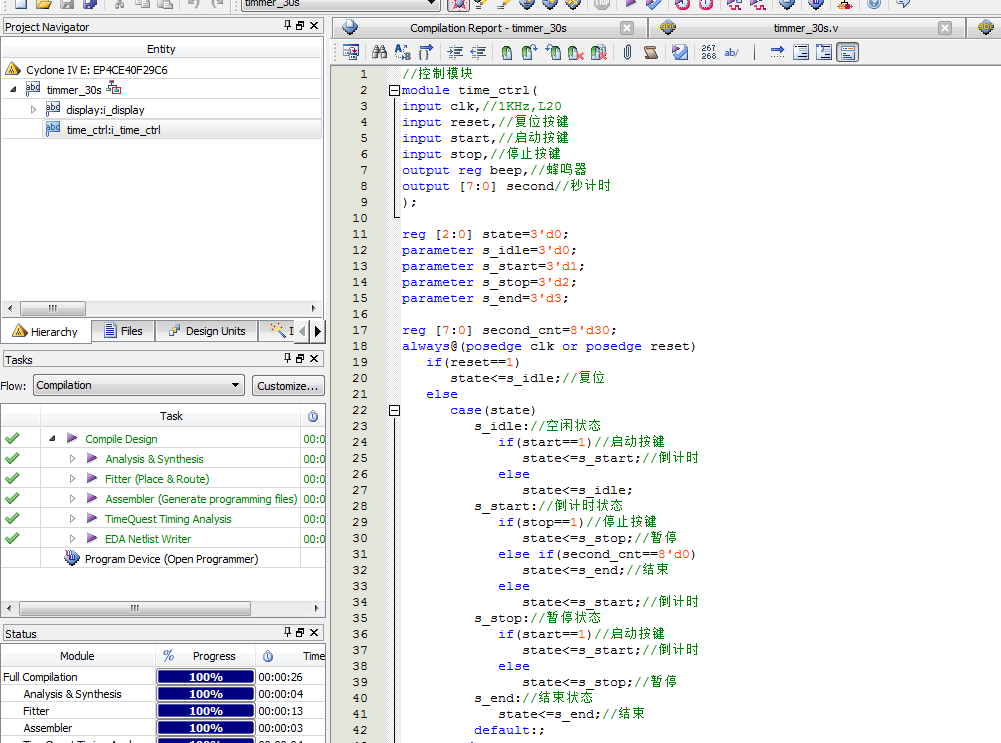

2. 程序文件

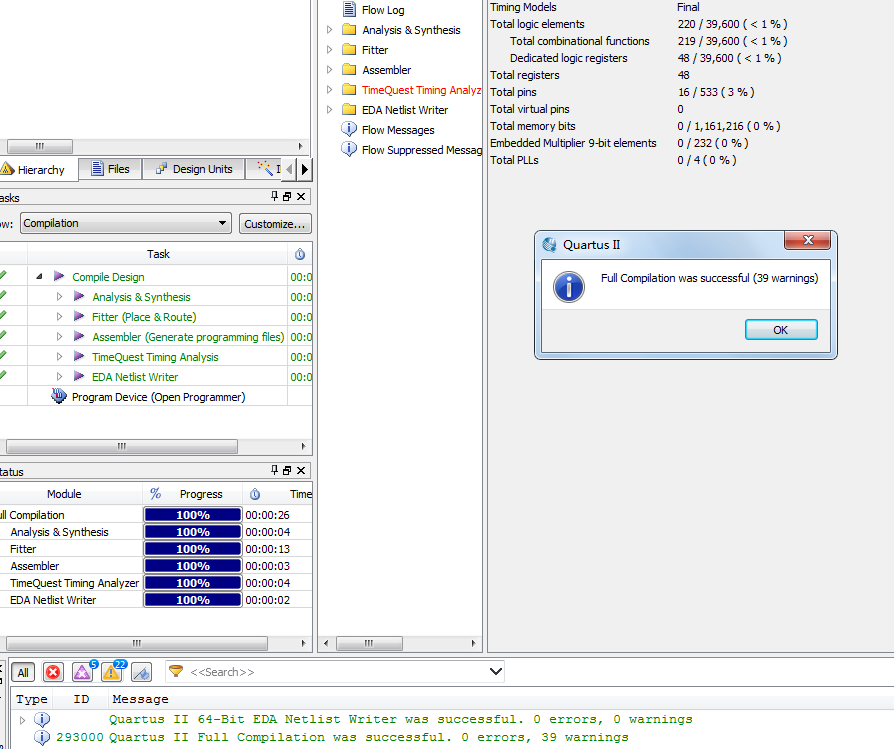

3. 程序编译

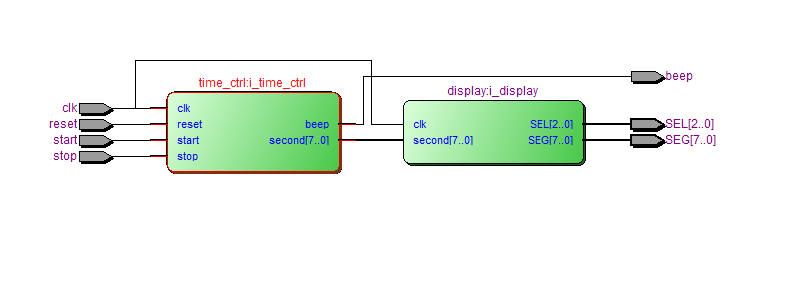

4. RTL图

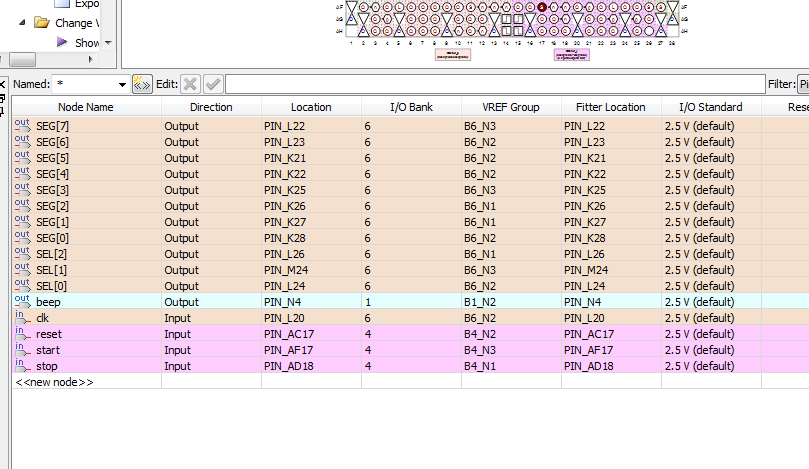

5. 管脚分配

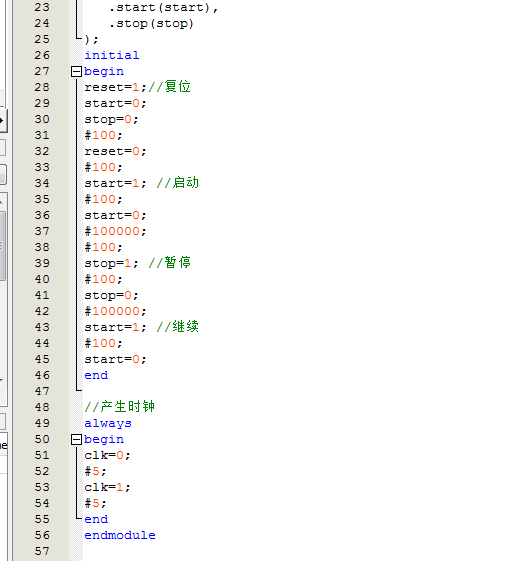

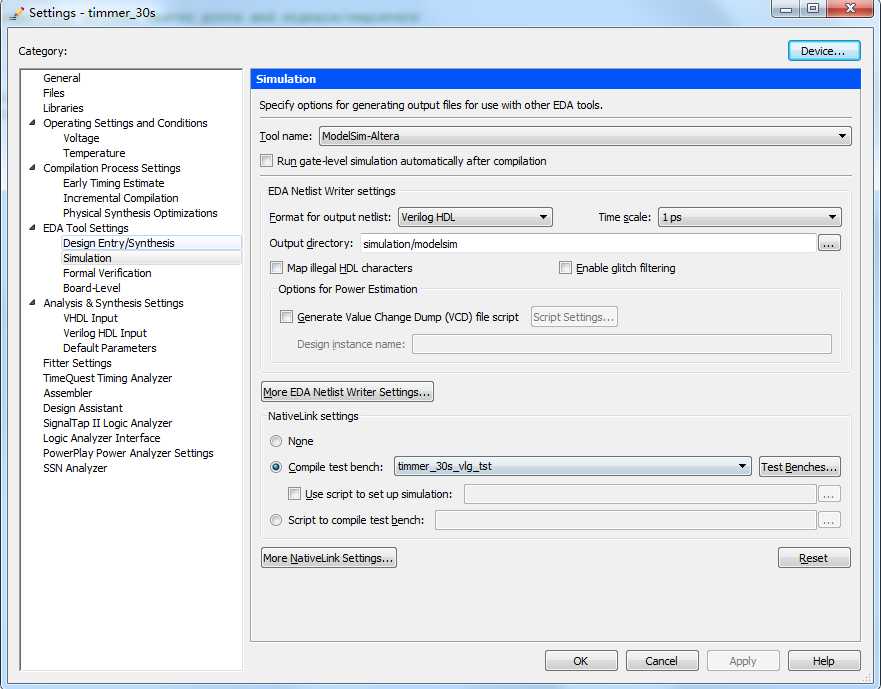

6. Testbench

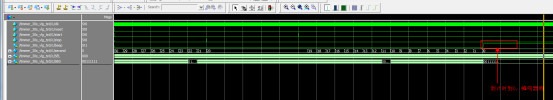

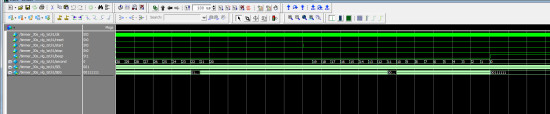

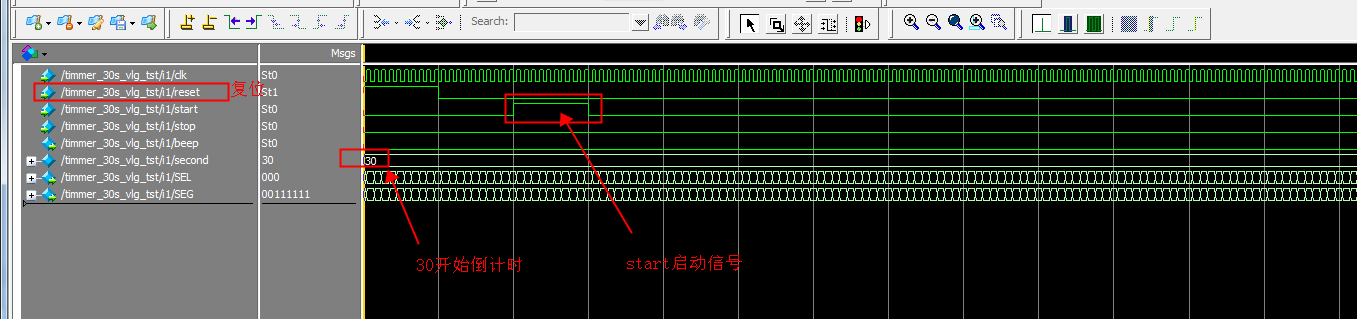

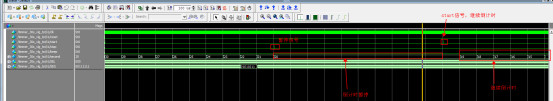

7. 仿真图

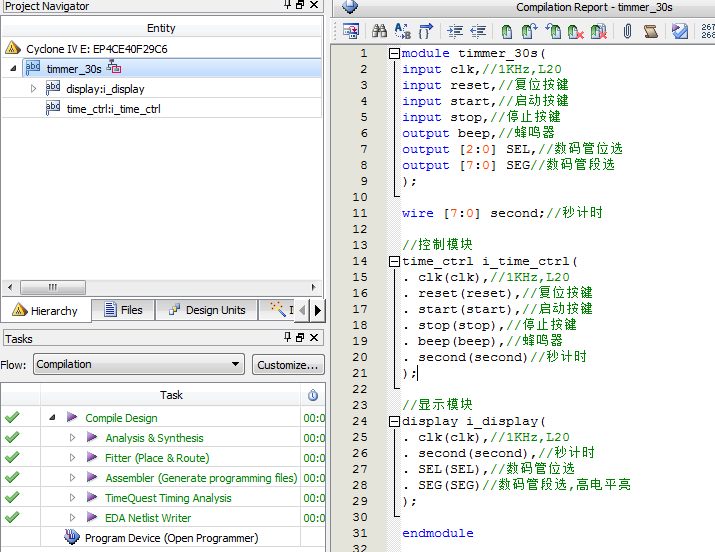

部分代码展示:

module timmer_30s(
input clk,//1KHz,L20
input reset,//复位按键
input start,//启动按键
input stop,//停止按键
output beep,//蜂鸣器
output [2:0] SEL,//数码管位选
output [7:0] SEG//数码管段选
);
wire [7:0] second;//秒计时
//控制模块
time_ctrl i_time_ctrl(
. clk(clk),//1KHz,L20
. reset(reset),//复位按键
. start(start),//启动按键
. stop(stop),//停止按键
. beep(beep),//蜂鸣器
. second(second)//秒计时
);

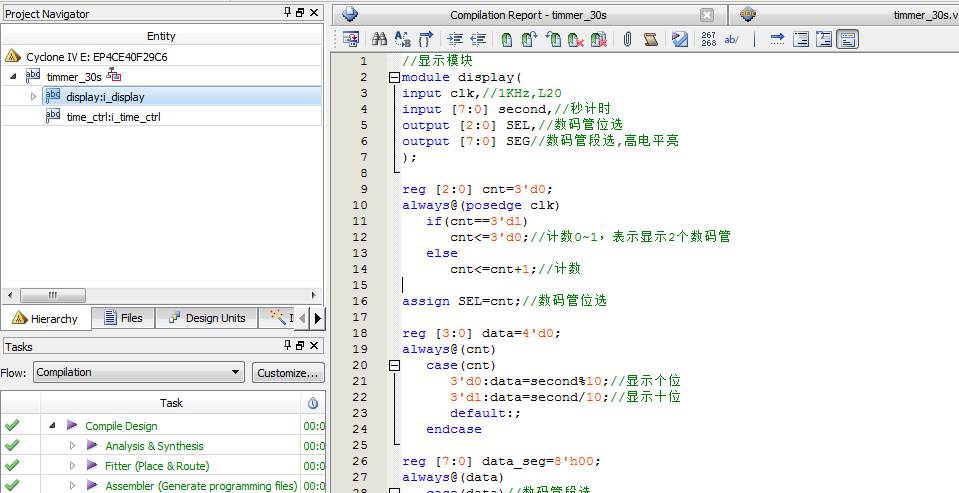

//显示模块
display i_display(
. clk(clk),//1KHz,L20
. second(second),//秒计时
. SEL(SEL),//数码管位选
. SEG(SEG)//数码管段选,高电平亮
);
endmodule

代码文件（付费下载）：
