SPI接口设计VHDL代码Quartus仿真

名称：SPI接口设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

SPI接口设计

SPI接口定义：要求地址位8bit，数据位16bit，再加上读写标识为1bit，一共25bit。

Bit顺序为：读写标识1bit+地址位8bi+数据位16bit。

本资源支持VHDL和Verilog两种语言

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

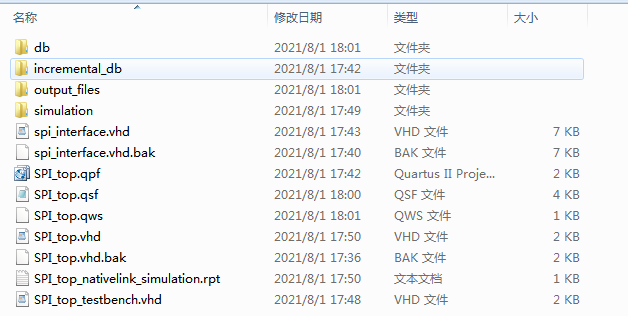

1. 工程文件

2. 程序文件

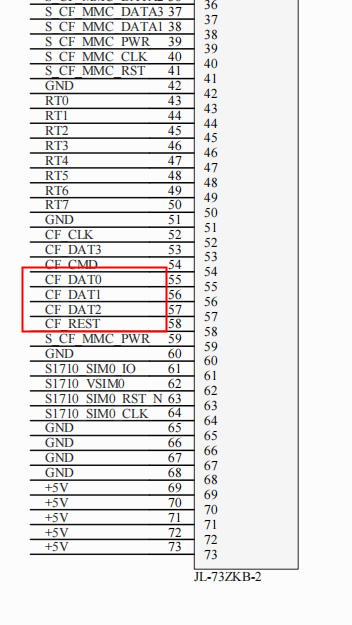

3. 管脚分配

对应开发板位置：

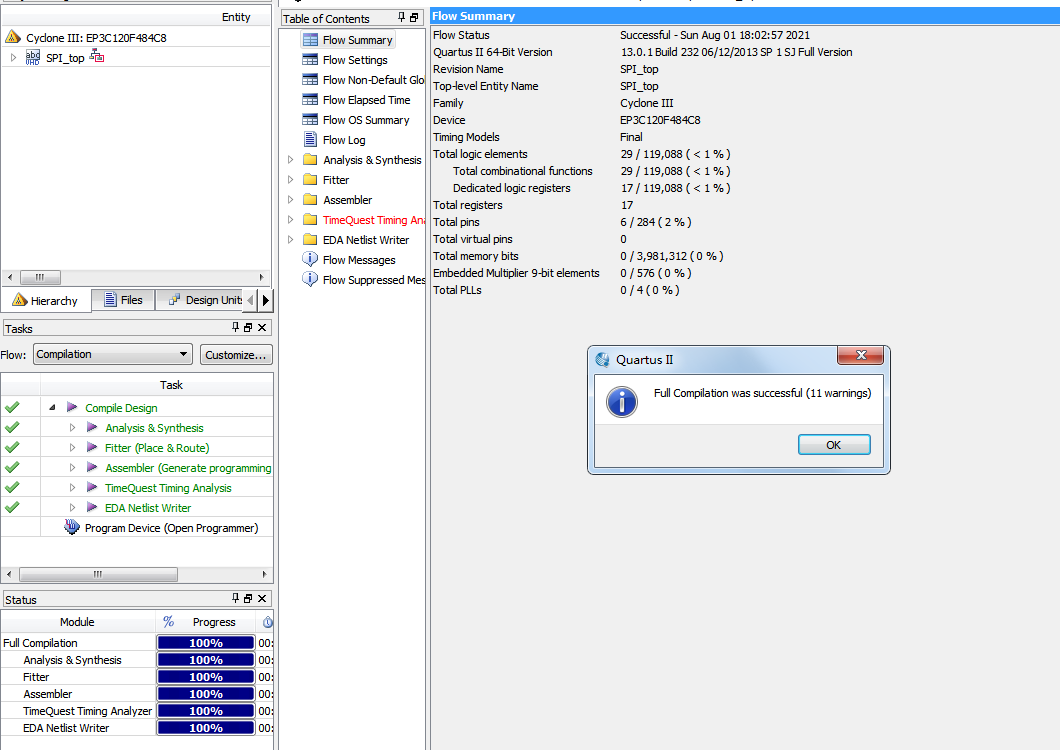

4. 程序编译

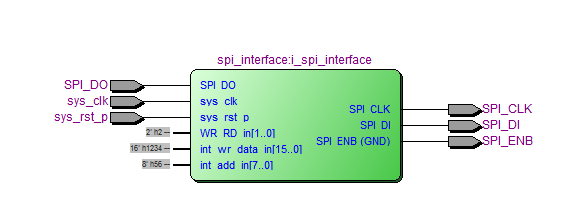

5. RTL图

6. Testbench

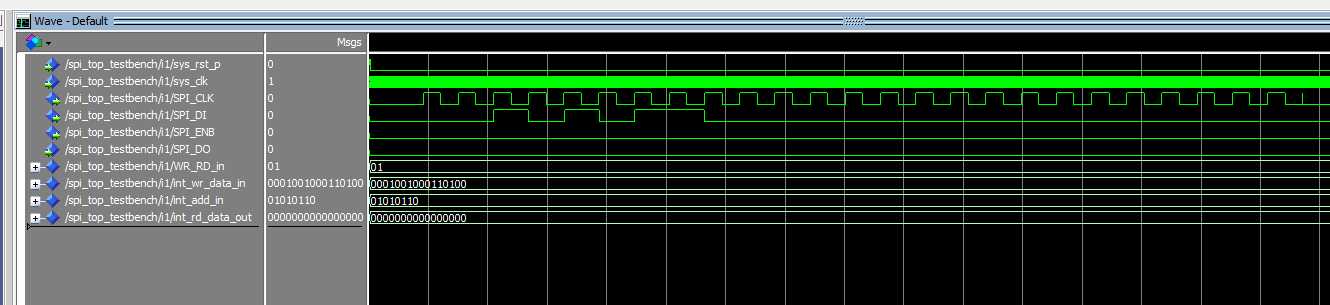

7. 仿真图

SPI接口定义：要求地址位8bit，数据位16bit，再加上读写标识为1bit，一共25bit。Bit顺序为：读写标识1bit+地址位8bi+数据位16bit。

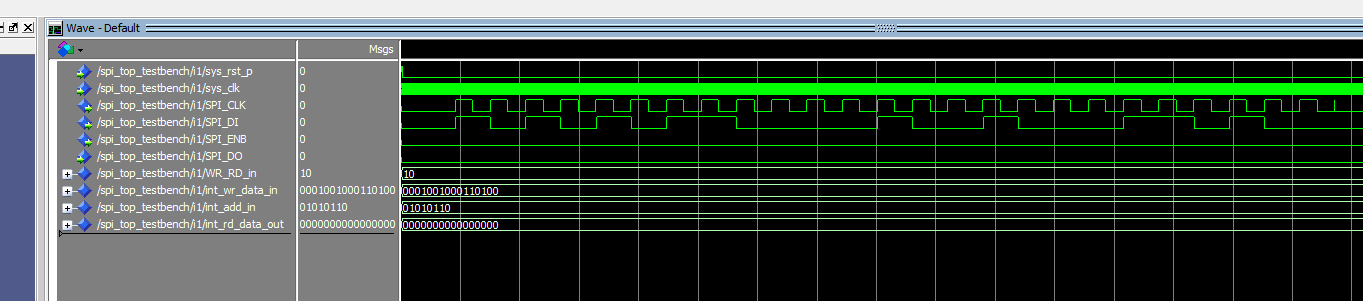

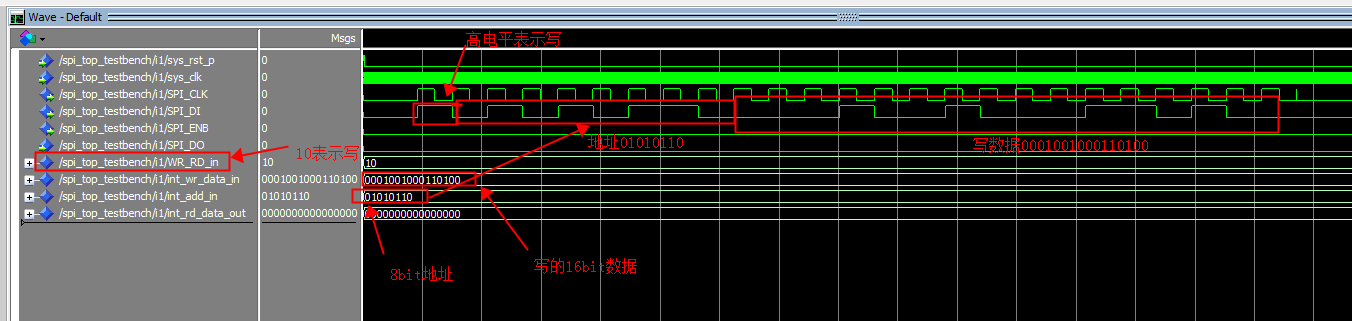

写数据仿真图

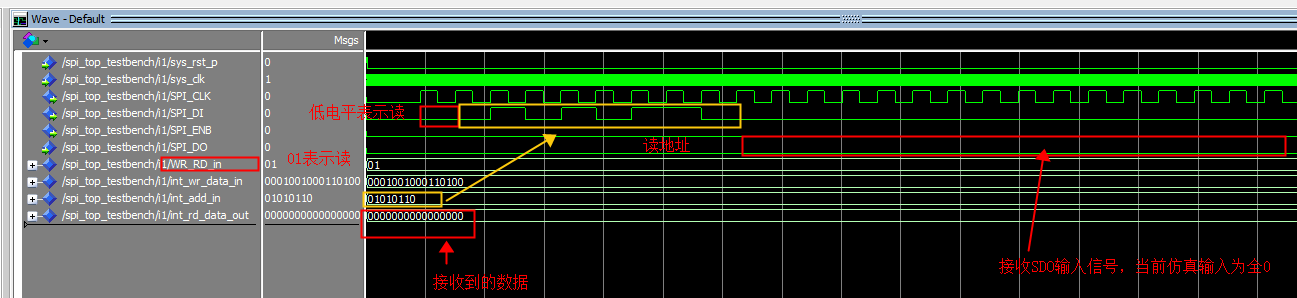

读数据仿真

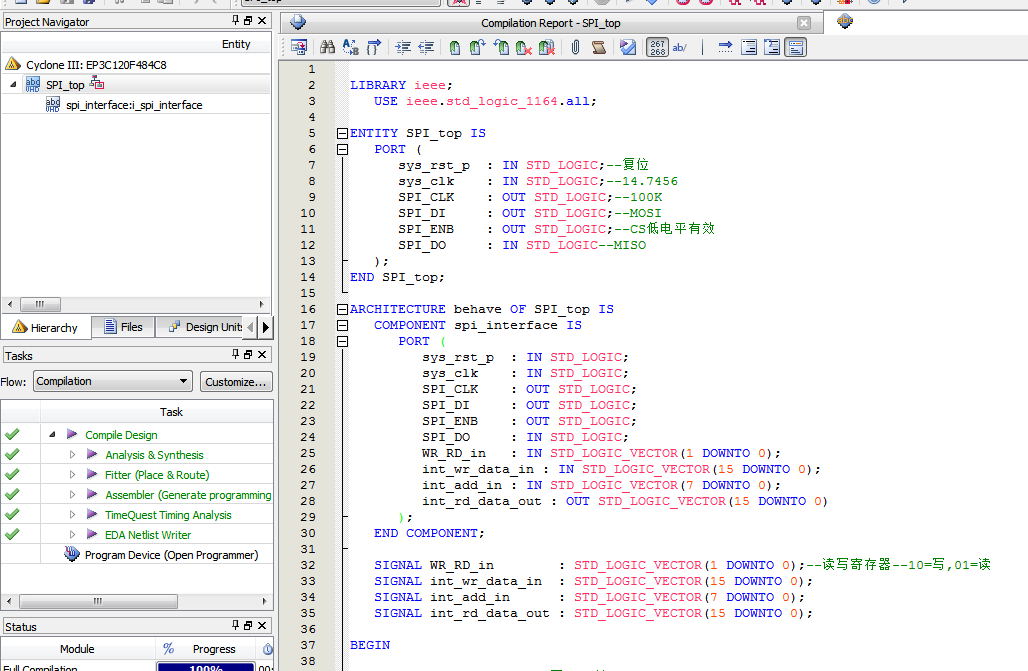

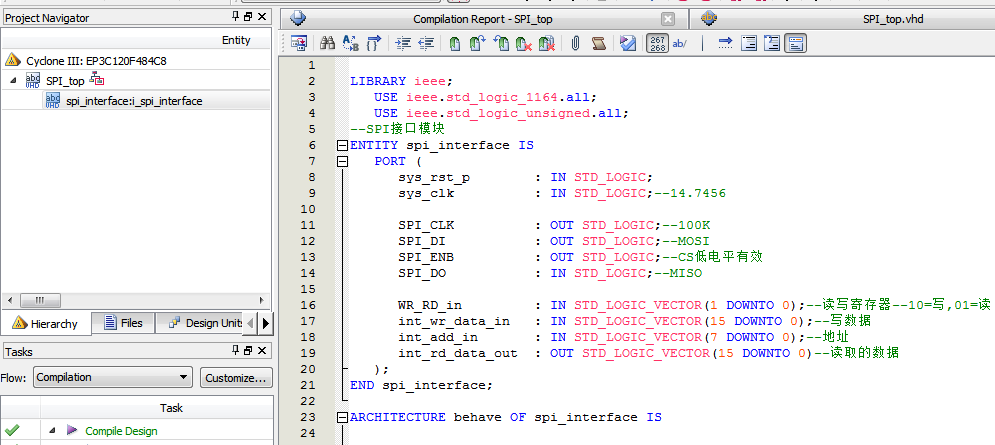

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY SPI_top IS
   PORT (
      sys_rst_p  : IN STD_LOGIC;--复位
      sys_clk    : IN STD_LOGIC;--14.7456
      SPI_CLK    : OUT STD_LOGIC;--100K
      SPI_DI     : OUT STD_LOGIC;--MOSI
      SPI_ENB    : OUT STD_LOGIC;--CS低电平有效
      SPI_DO     : IN STD_LOGIC--MISO
   );
END SPI_top;
ARCHITECTURE behave OF SPI_top IS
   COMPONENT spi_interface IS
      PORT (
         sys_rst_p  : IN STD_LOGIC;
         sys_clk    : IN STD_LOGIC;
         SPI_CLK    : OUT STD_LOGIC;
         SPI_DI     : OUT STD_LOGIC;
         SPI_ENB    : OUT STD_LOGIC;
         SPI_DO     : IN STD_LOGIC;
         WR_RD_in   : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
         int_wr_data_in : IN STD_LOGIC_VECTOR(15 DOWNTO 0);
         int_add_in : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         int_rd_data_out : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)
      );
   END COMPONENT;

   SIGNAL WR_RD_in        : STD_LOGIC_VECTOR(1 DOWNTO 0);--读写寄存器--10=写,01=读
   SIGNAL int_wr_data_in  : STD_LOGIC_VECTOR(15 DOWNTO 0);
   SIGNAL int_add_in      : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL int_rd_data_out : STD_LOGIC_VECTOR(15 DOWNTO 0);
BEGIN

   WR_RD_in <= "01";--10=写,01=读
   int_wr_data_in <= "0001001000110100";--数据
   int_add_in <= "01010110";--地址
   --调用SPI接口模块
   i_spi_interface : spi_interface
      PORT MAP (
         sys_rst_p        => sys_rst_p,
         sys_clk          => sys_clk,
         SPI_CLK          => SPI_CLK,
         SPI_DI           => SPI_DI,
         SPI_ENB          => SPI_ENB,
         SPI_DO           => SPI_DO,
         WR_RD_in         => WR_RD_in,
         int_wr_data_in   => int_wr_data_in,
         int_add_in       => int_add_in,
         int_rd_data_out  => int_rd_data_out
      );

END behave;
