并串转换器和串并转换器VHDL代码Quartus仿真

名称：并串转换器和串并转换器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

设计项目

本项目将涉及VHDL中并行到串行和串行到并行转换器的开发和仿真。数字系统通常采用并行字节的数据，并通过一根传输，以节省线面积，减少串扰影响，提高时钟速度，或保持设备之间的兼容性。本练习将介绍组件实例化和在单个项目中使用多个VHDL模块文件。在VHDL中设计复杂的系统时，通过几个VHDL模块传播系统的功能块是很好和常见的做法，从而增加代码的简易性和功能性。

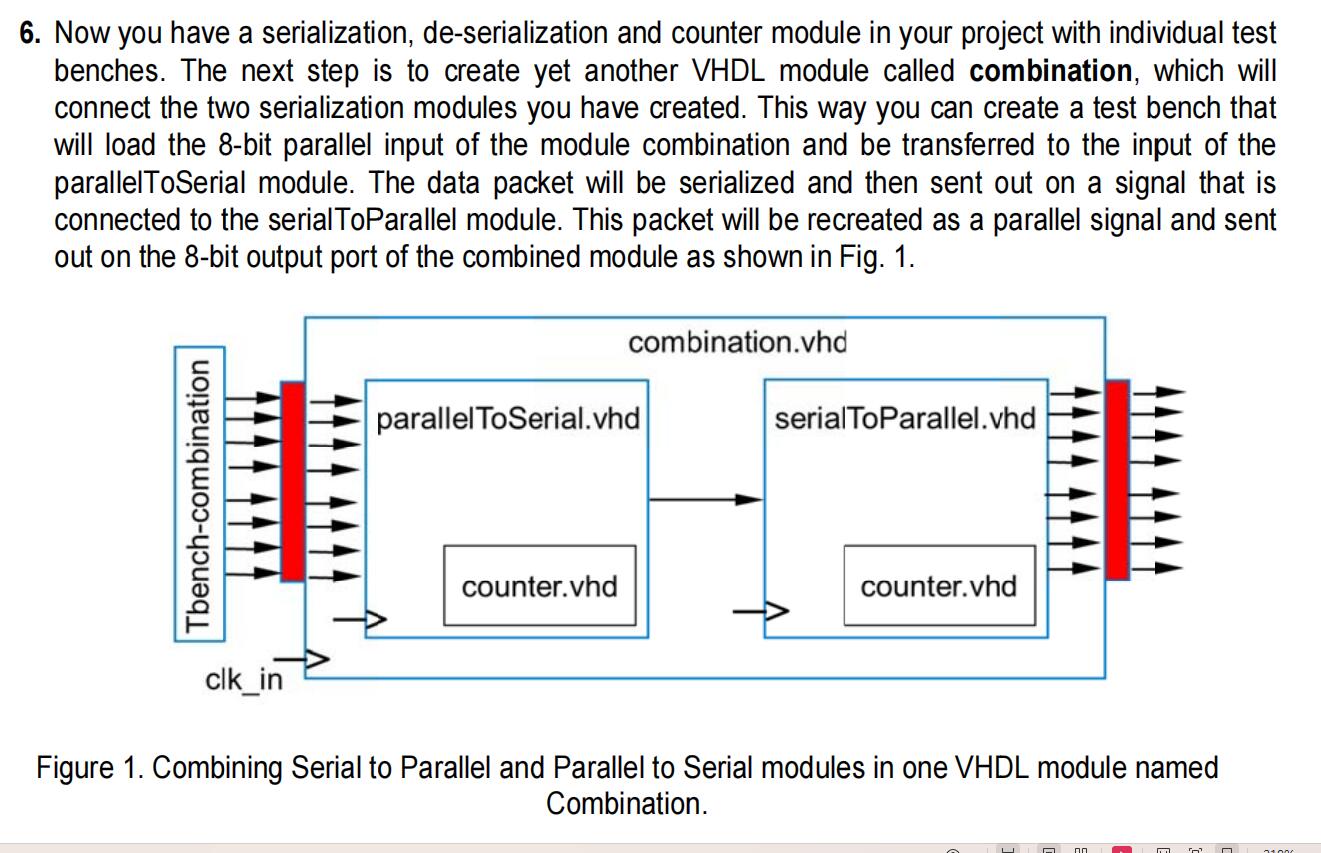

代码结构框图如下：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

并转串串转并仿真.doc

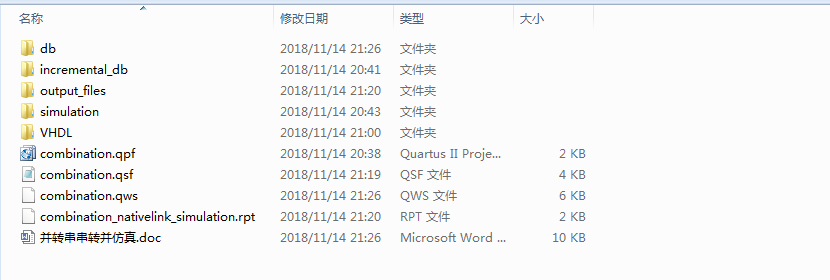

1.工程文件

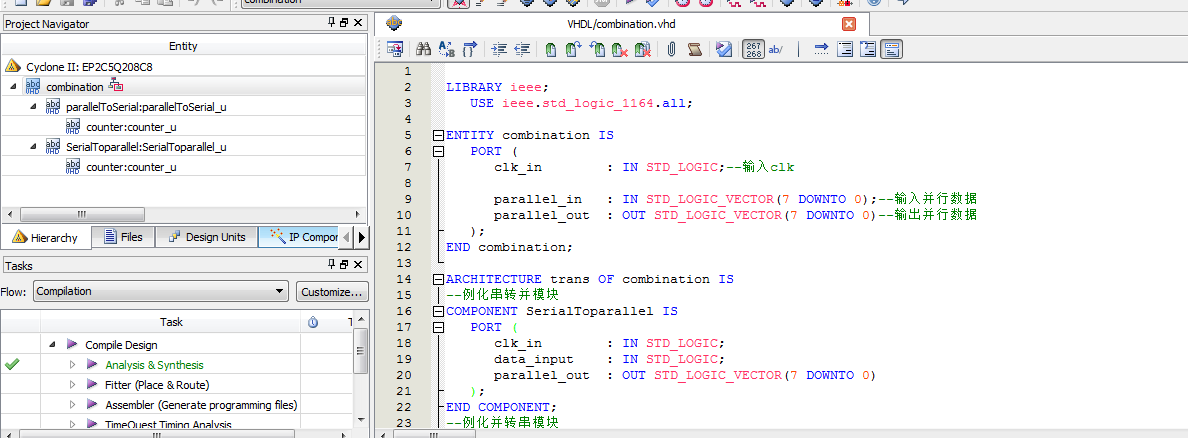

2.程序文件

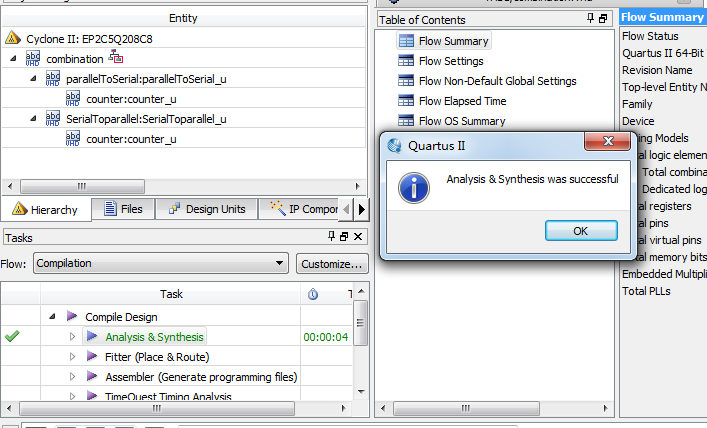

3.程序运行

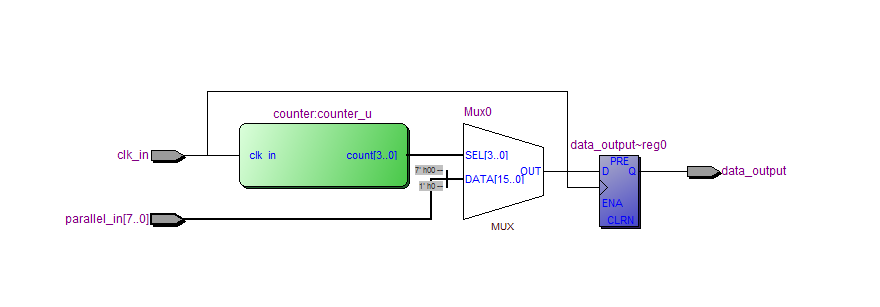

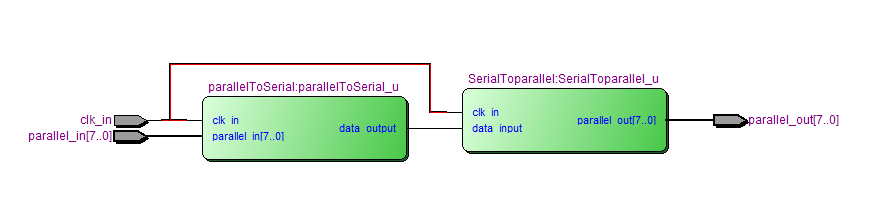

4.RTL图

5.程序仿真

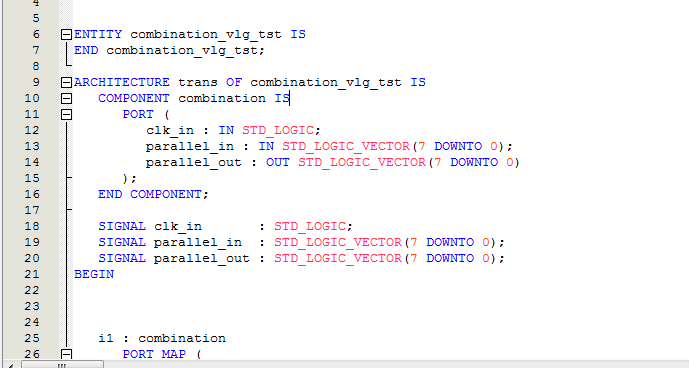

Testbench

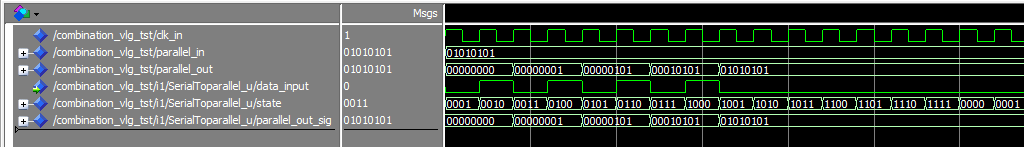

Count仿真

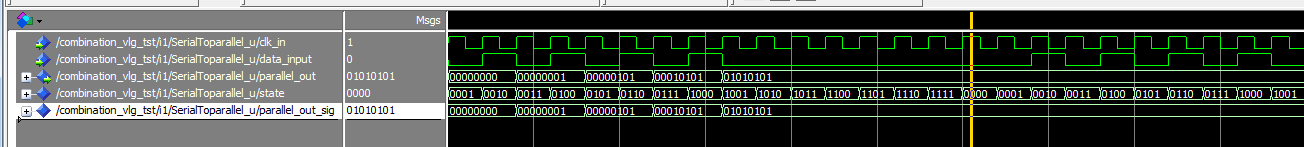

串转并

并转串

Combination

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY combination IS
   PORT (
      clk_in        : IN STD_LOGIC;--输入clk

      parallel_in   : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--输入并行数据
      parallel_out  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出并行数据
   );
END combination;
ARCHITECTURE trans OF combination IS
--例化串转并模块
COMPONENT SerialToparallel IS
   PORT (
      clk_in        : IN STD_LOGIC;
      data_input    : IN STD_LOGIC;
      parallel_out  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END COMPONENT;
--例化并转串模块
COMPONENT parallelToSerial IS
   PORT (
      clk_in       : IN STD_LOGIC;
      parallel_in  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      data_output  : OUT STD_LOGIC
   );
END COMPONENT;

   SIGNAL data_Serial        : STD_LOGIC:='0';

   -- Declare intermediate signals for referenced outputs
   SIGNAL parallel_out_signal : STD_LOGIC_VECTOR(7 DOWNTO 0):="00000000";
BEGIN
   -- Drive referenced outputs
   parallel_out <= parallel_out_signal;
--调用串转并模块
   SerialToparallel_u : SerialToparallel
      PORT MAP (
         clk_in        => clk_in,
         parallel_out  => parallel_out_signal,
         data_input    => data_Serial
      );
--调用并转串模块
   parallelToSerial_u : parallelToSerial
      PORT MAP (
         clk_in       => clk_in,
         parallel_in  => parallel_in,
         data_output  => data_Serial
      );



END trans;
