脉宽调制电路设计Verilog代码Quartus仿真

名称：脉宽调制电路设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

脉宽调制电路设计

内容及要求脉宽调制电路。

(1)脉宽可调;

(2)周期可调;

(3)使用实验室的开发箱或自备开发板完成设计

(4)完成全部流程:设计规范文档、模块设计、代码输入、功能仿真、约束与综合、时序仿真、下

载验证等。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

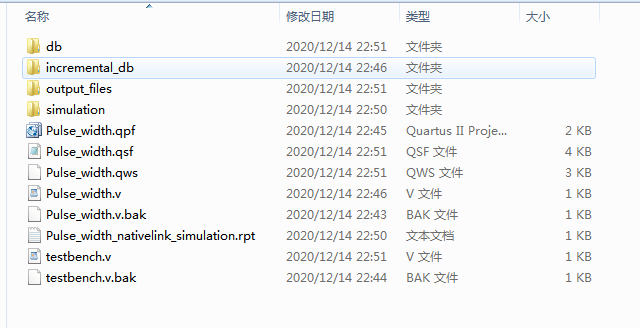

1. 工程文件

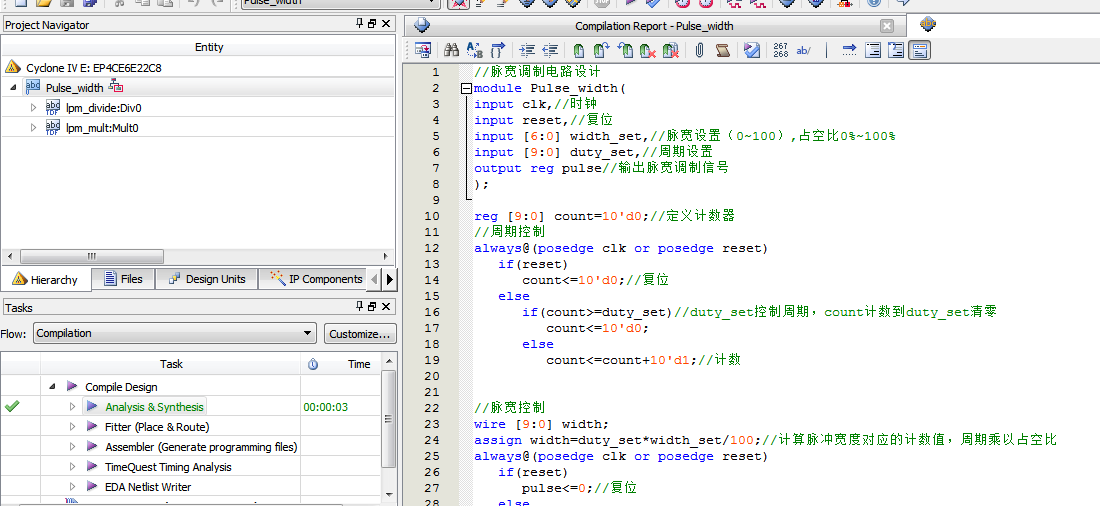

2. 程序文件

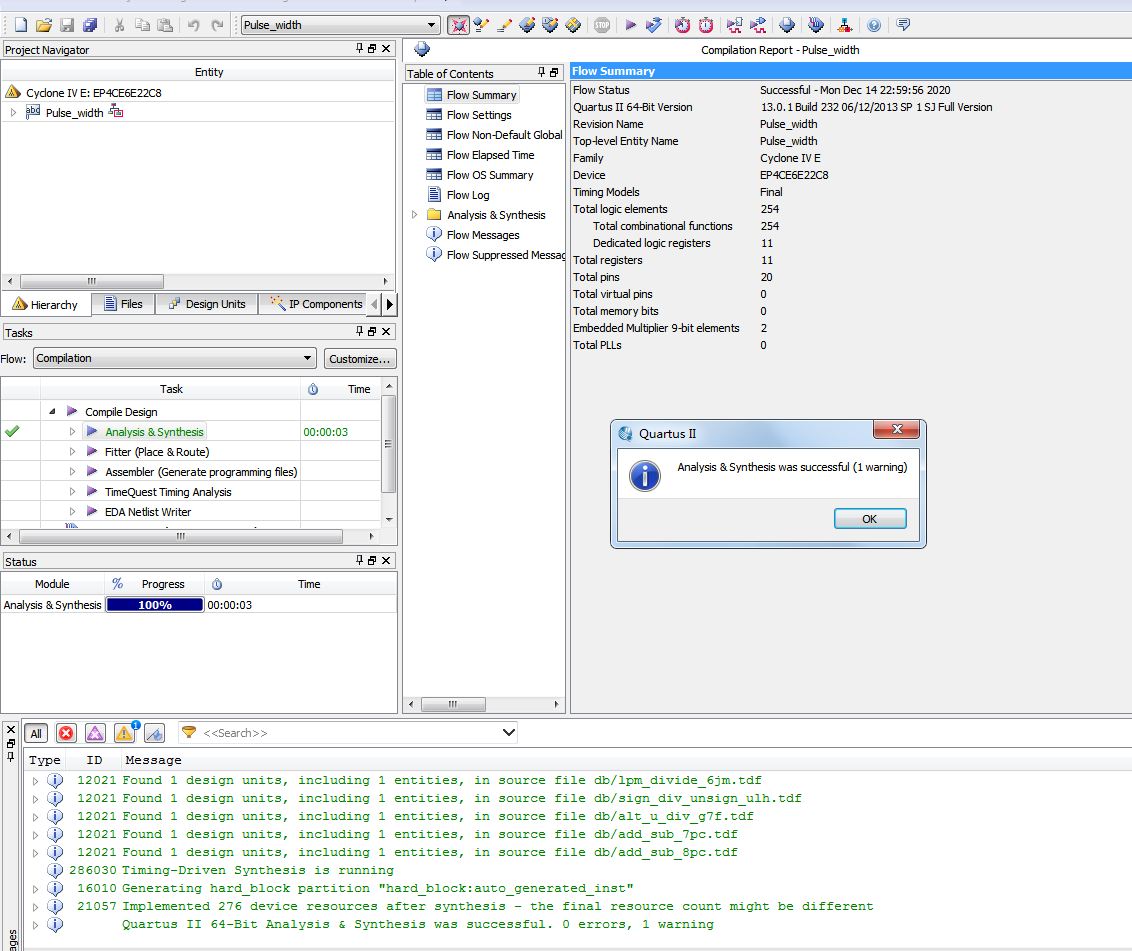

3. 程序编译

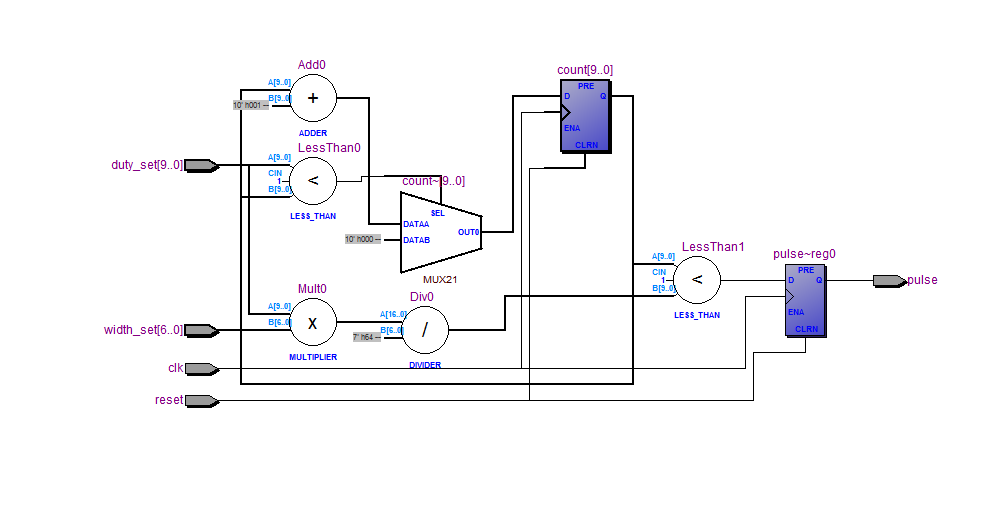

4. RTL图

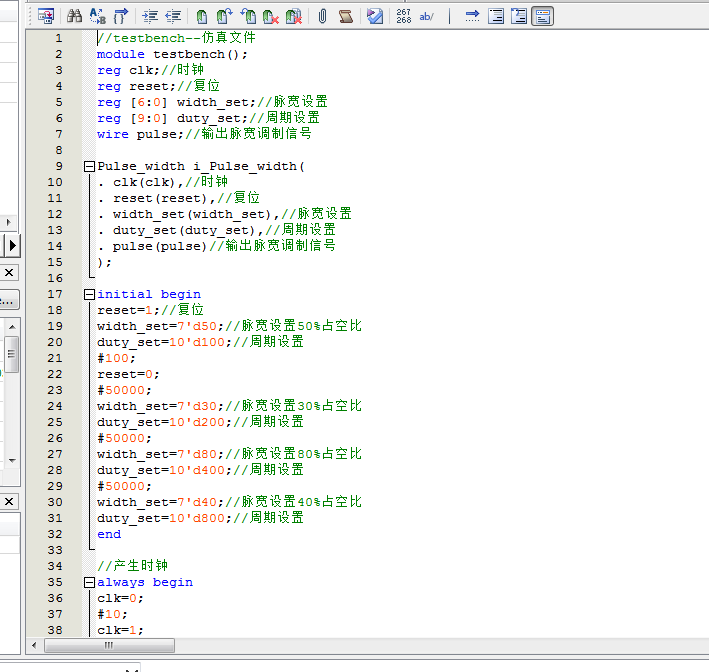

5. Testbench

6. 仿真图

部分代码展示:

//脉宽调制电路设计
module Pulse_width(
input clk,//时钟
input reset,//复位
input [6:0] width_set,//脉宽设置（0~100）,占空比0%~100%
input [9:0] duty_set,//周期设置
output reg pulse//输出脉宽调制信号
);
reg [9:0] count=10'd0;//定义计数器
//周期控制
always@(posedge clk or posedge reset)
if(reset)
count<=10'd0;//复位
else
if(count>=duty_set)//duty_set控制周期，count计数到duty_set清零
count<=10'd0;
else
count<=count+10'd1;//计数
//脉宽控制
wire [9:0] width;
assign width=duty_set*width_set/100;//计算脉冲宽度对应的计数值，周期乘以占空比
always@(posedge clk or posedge reset)
if(reset)
pulse<=0;//复位
else
if(count<=width)//width控制脉冲宽度，count计数小于等于到width输出高电平
pulse<=1;//输出高电平
else
pulse<=0;//输出低电平
endmodule
