脉冲宽度测量电路设计Verilog代码Quartus 睿智FPGA开发板

名称：脉冲宽度测量电路设计Verilog代码Quartus  睿智FPGA开发板

软件：Quartus

语言：Verilog

代码功能：

脉冲宽度测量电路,输出脉冲持续时间

(1)采用系统的1M输入时钟作为测量基准;

(2)输入高电平脉冲,异步于时钟

(3)数码管显示当前脉冲的持续时间,可复位为0;

(4)记忆至少3个测量值,用按键回显

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

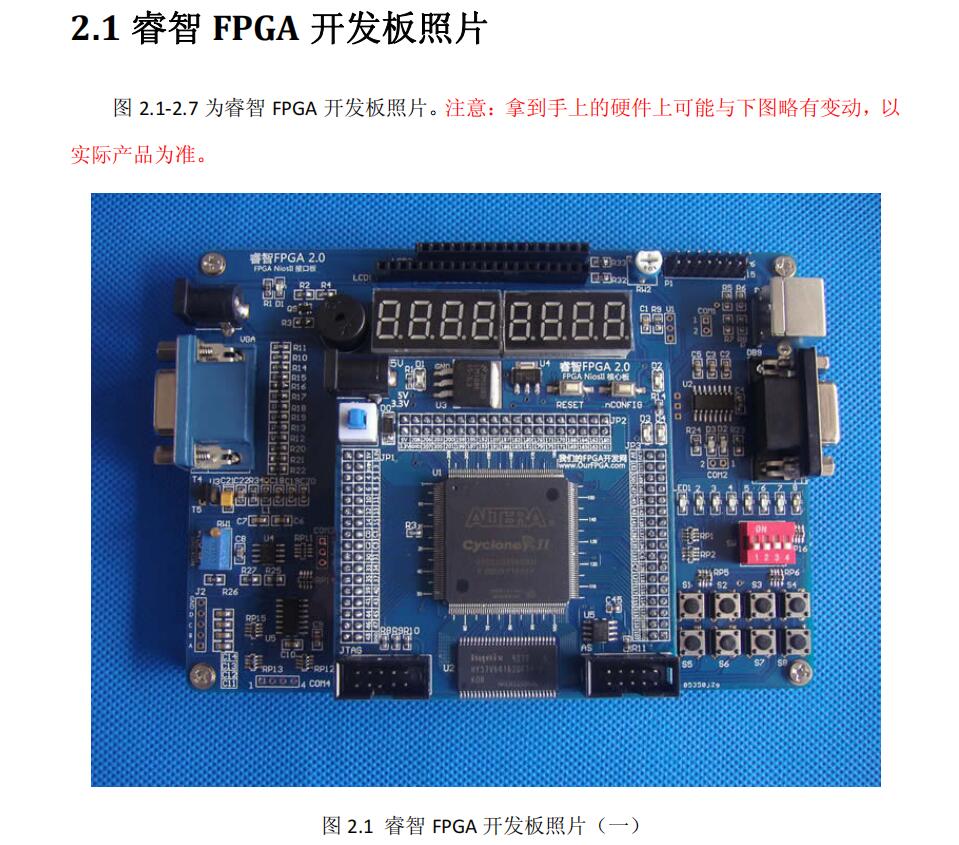

本代码已在睿智FPGA开发板验证，睿智FPGA开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

设计文档.doc

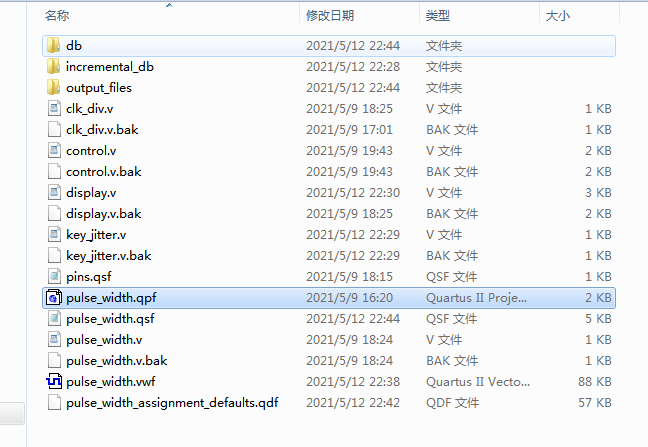

1. 工程文件

2. 程序文件

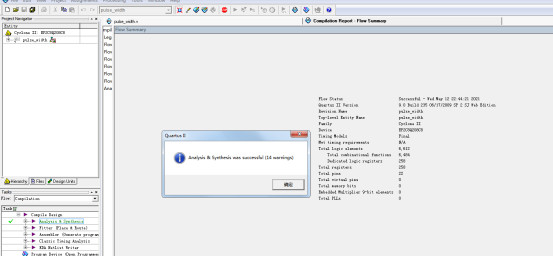

3. 程序编译

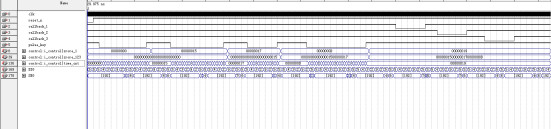

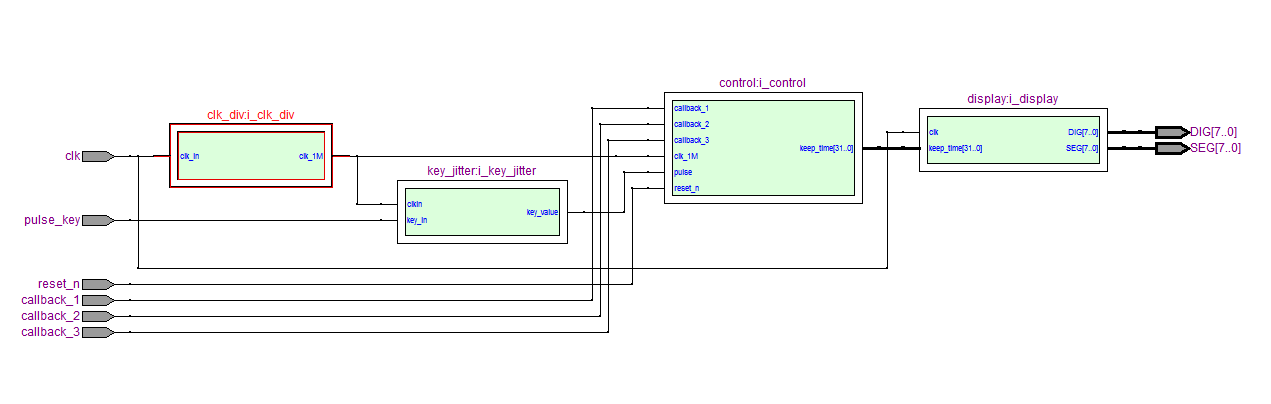

4. RTL图

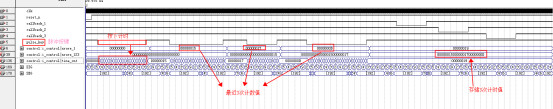

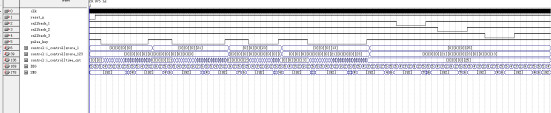

5. 仿真图

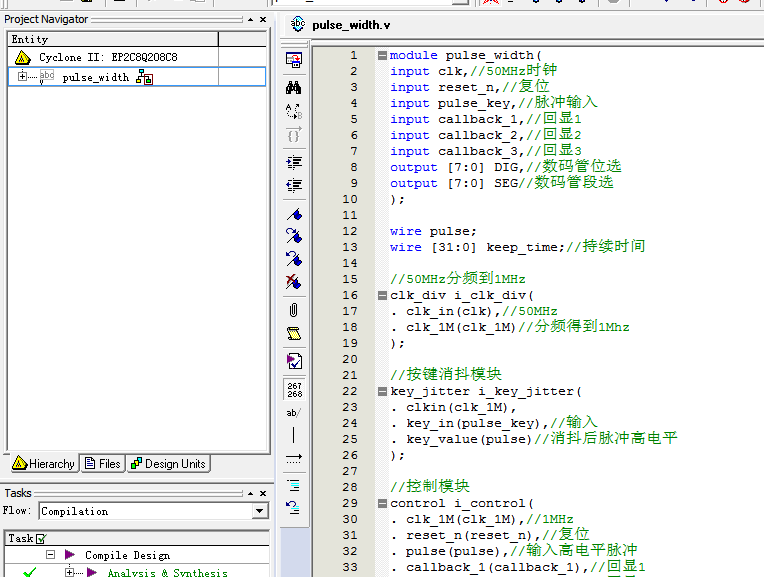

部分代码展示:

module pulse_width(
input clk,//50MHz时钟
input reset_n,//复位
input pulse_key,//脉冲输入
input callback_1,//回显1
input callback_2,//回显2
input callback_3,//回显3
output [7:0] DIG,//数码管位选
output [7:0] SEG//数码管段选
);
wire pulse;
wire [31:0] keep_time;//持续时间
//50MHz分频到1MHz
clk_div i_clk_div(
. clk_in(clk),//50MHz
. clk_1M(clk_1M)//分频得到1Mhz
);
//按键消抖模块
key_jitter i_key_jitter(
. clkin(clk_1M),
. key_in(pulse_key),//输入
. key_value(pulse)//消抖后脉冲高电平
);
//控制模块
control i_control(
. clk_1M(clk_1M),//1MHz
. reset_n(reset_n),//复位
. pulse(pulse),//输入高电平脉冲
. callback_1(callback_1),//回显1
. callback_2(callback_2),//回显2
. callback_3(callback_3),//回显3
. keep_time(keep_time)//持续时间
);
//显示模块
display i_display(
. clk(clk),
. keep_time(keep_time),//持续时间
. DIG(DIG),//数码管位选
. SEG(SEG)//数码管段选
);
endmodule
