占空比可变PWM波形发生器Verilog代码Quartus仿真

名称：占空比可变PWM波形发生器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

1、输出PWM波

2、PWM波的占空比可以自动从0%变到100%

3、每隔2ms变化一次占空比，每次增加1%，最终变为100%

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

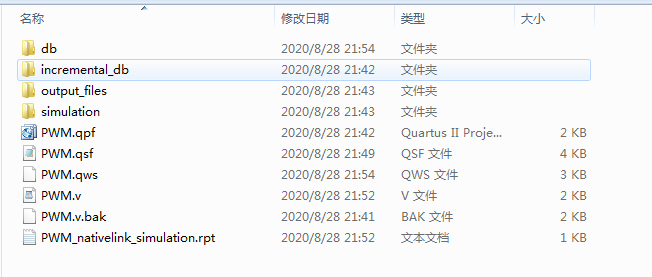

1. 工程文件

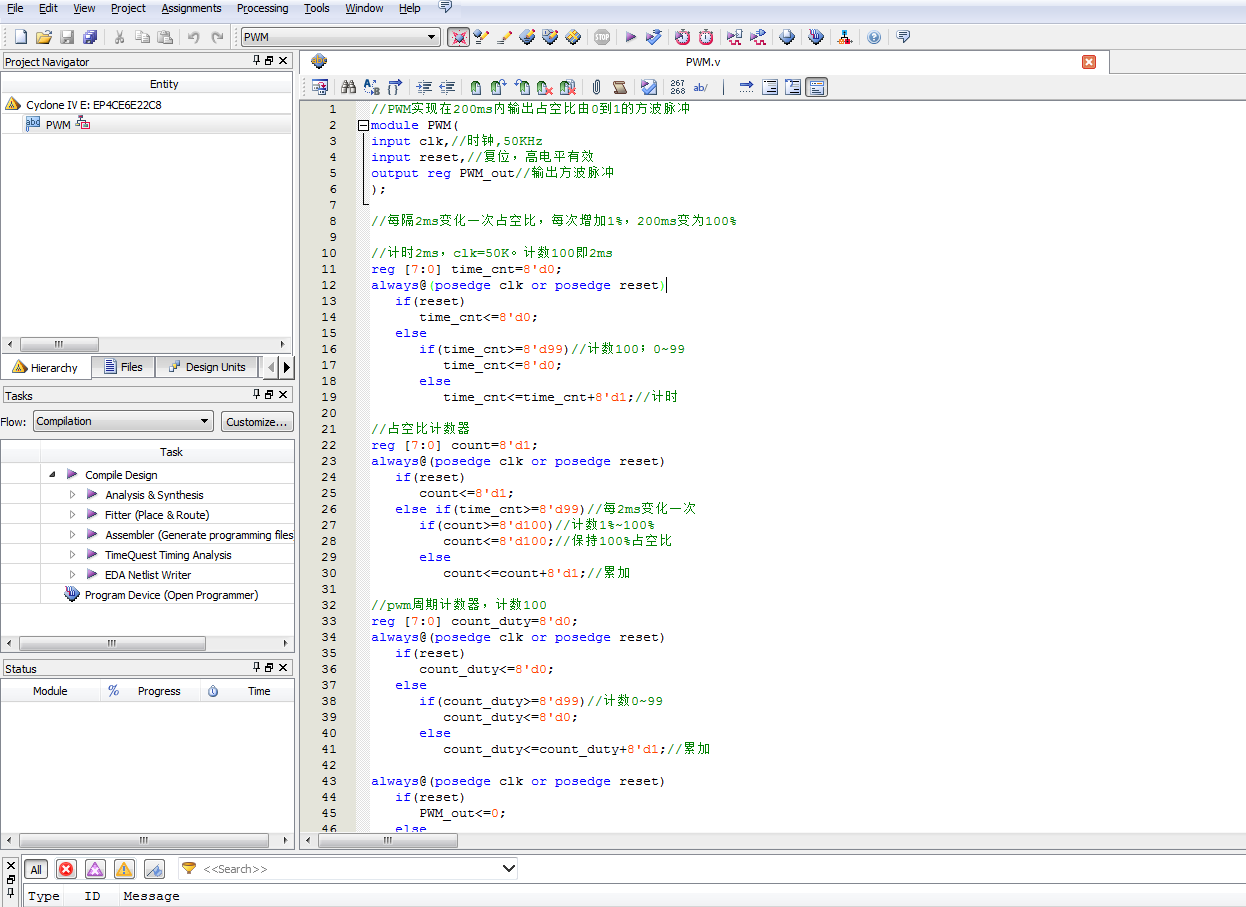

2. 程序文件

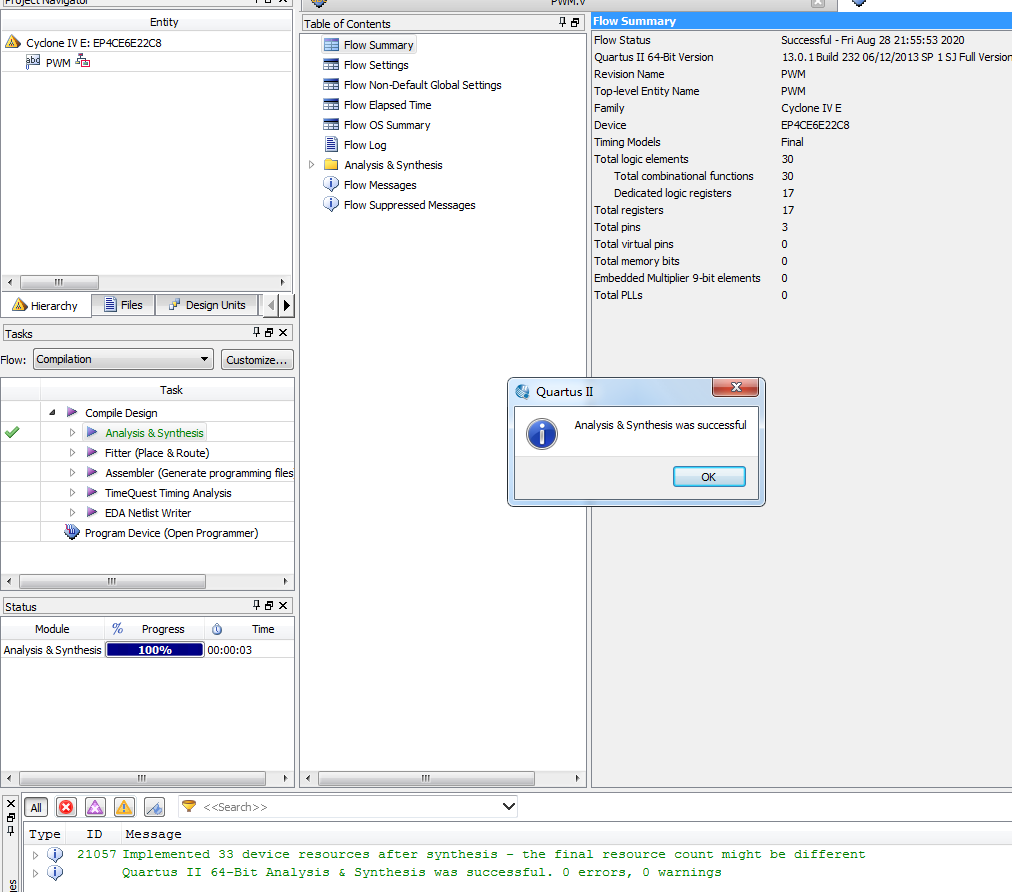

3. 程序编译

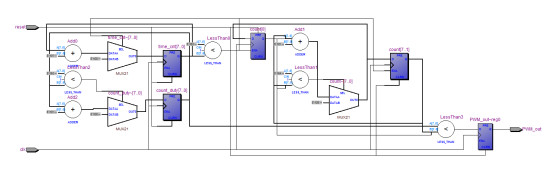

4. RTL图

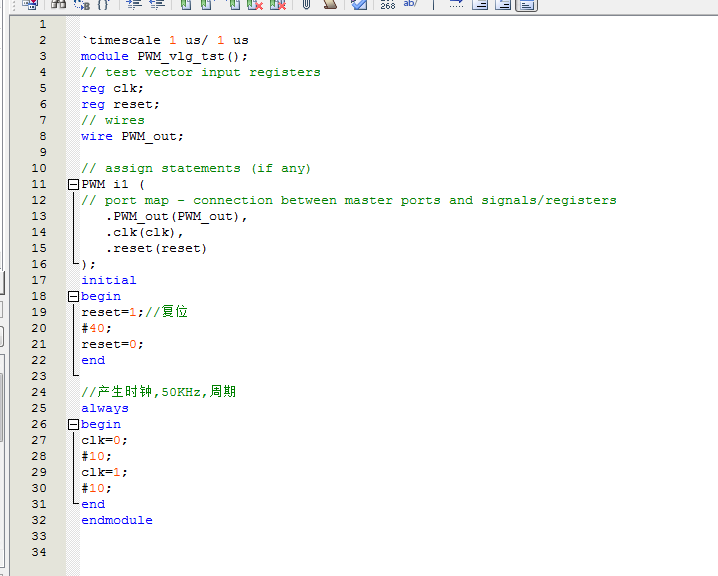

5. Testbench

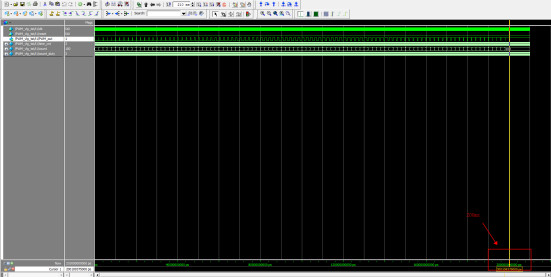

6. 仿真图

部分代码展示:

//PWM实现在200ms内输出占空比由0到1的方波脉冲
module PWM(
input clk,//时钟,50KHz
input reset,//复位，高电平有效
output reg PWM_out//输出方波脉冲
);
//每隔2ms变化一次占空比，每次增加1%，200ms变为100%
//计时2ms，clk=50K。计数100即2ms
reg [7:0] time_cnt=8'd0;
always@(posedge clk or posedge reset)
if(reset)
time_cnt<=8'd0;
else
if(time_cnt>=8'd99)//计数100；0~99
time_cnt<=8'd0;
else
time_cnt<=time_cnt+8'd1;//计时
//占空比计数器
reg [7:0] count=8'd1;
always@(posedge clk or posedge reset)
if(reset)
count<=8'd1;
else if(time_cnt>=8'd99)//每2ms变化一次
if(count>=8'd100)//计数1%~100%
count<=8'd100;//保持100%占空比
else
count<=count+8'd1;//累加
//pwm周期计数器，计数100
reg [7:0] count_duty=8'd0;
