基于FPGA的8/10/16进制转换电路Verilog代码Quartus仿真

名称：基于FPGA的8/10/16进制转换电路Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

8/10/16进制转换电路

对输入的 4 位二进制数据，能够根据外部的拨码开关来选择 10 进制转换、

8 进制转换还是 16 进制转换。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

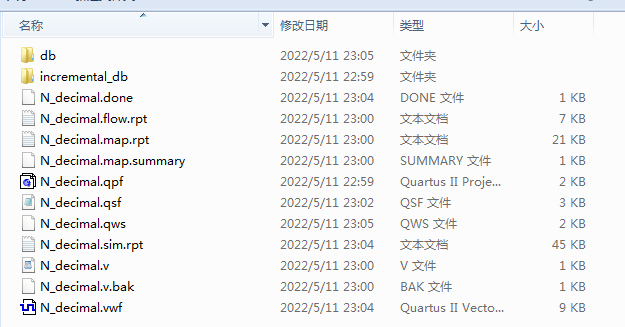

1.工程文件

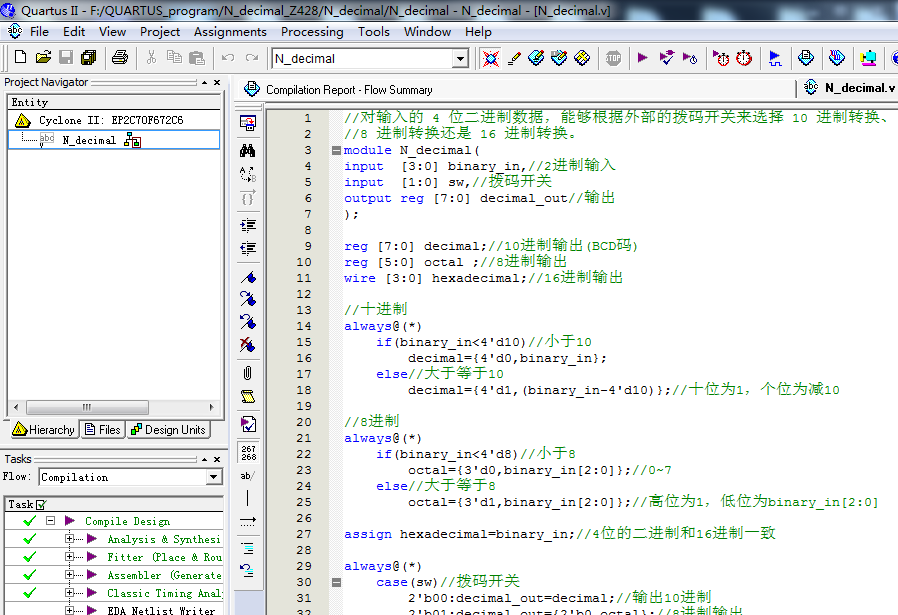

2.程序文件

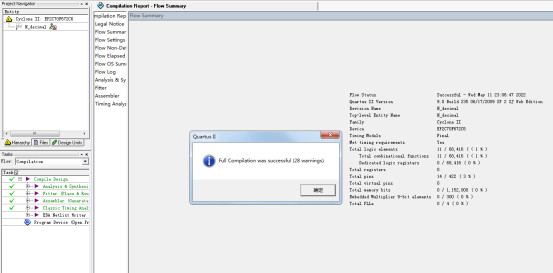

3.程序编译

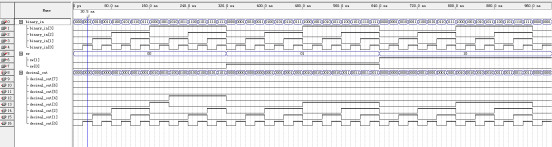

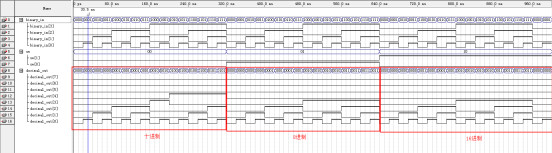

4.仿真图

部分代码展示:

//对输入的 4 位二进制数据，能够根据外部的拨码开关来选择 10 进制转换、
//8 进制转换还是 16 进制转换。
module N_decimal(
input  [3:0] binary_in,//2进制输入
input  [1:0] sw,//拨码开关
output reg [7:0] decimal_out//输出
);
reg [7:0] decimal;//10进制输出(BCD码)
reg [5:0] octal ;//8进制输出
wire [3:0] hexadecimal;//16进制输出
//十进制
always@(*)
if(binary_in<4'd10)//小于10
decimal={4'd0,binary_in};
else//大于等于10
decimal={4'd1,(binary_in-4'd10)};//十位为1，个位为减10
//8进制
always@(*)
if(binary_in<4'd8)//小于8
octal={3'd0,binary_in[2:0]};//0~7
else//大于等于8
octal={3'd1,binary_in[2:0]};//高位为1，低位为binary_in[2:0]
assign hexadecimal=binary_in;//4位的二进制和16进制一致
