基于FPGA的MSK调制波形Verilog代码Quartus仿真

名称：基于FPGA的MSK调制波形Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的MSK调制波形

1、输入调制原始数据，输出MSK调制波形

2、包括差分编码模块，MSK调制模块，DDS模块，有符号乘法器模块等

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

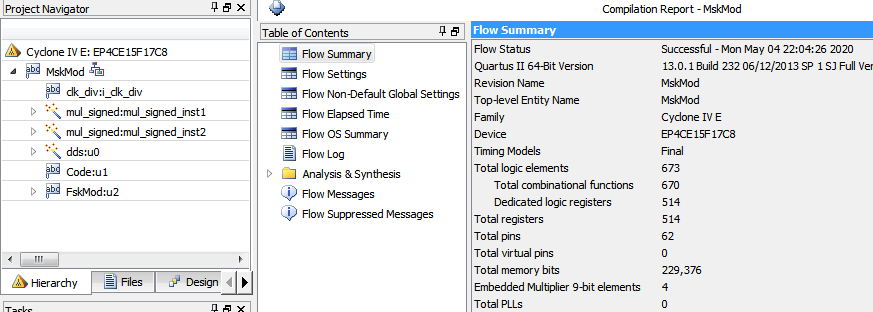

1. 工程文件

2. 程序文件

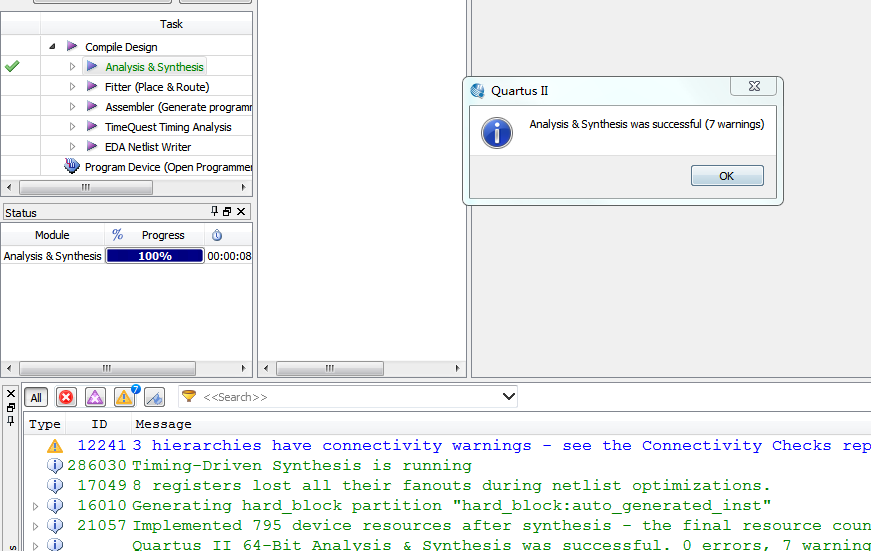

3. 程序编译

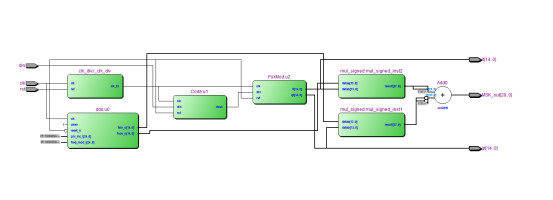

4. RTL图

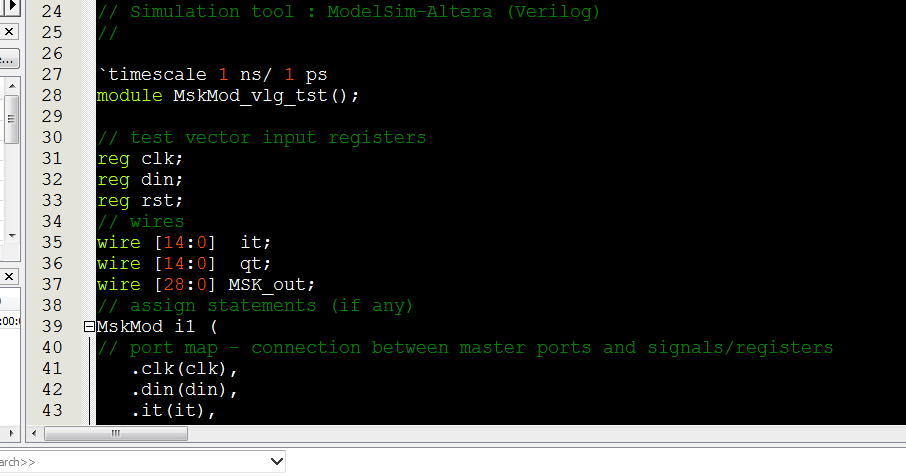

5. Testbench

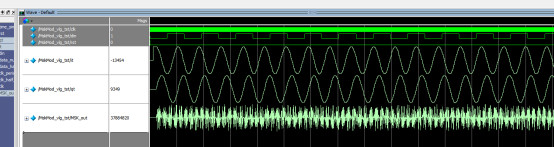

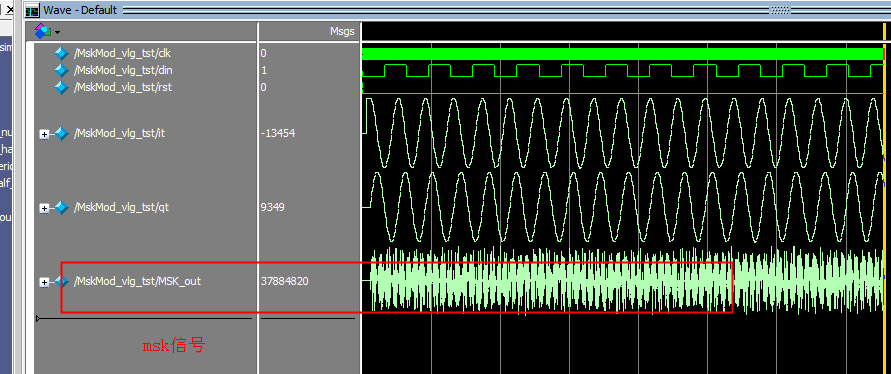

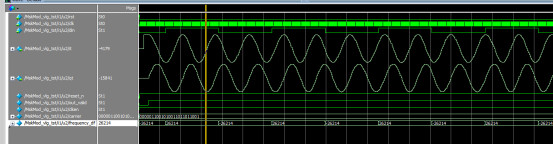

6. 仿真图

差分编码模块

MSK调制模块

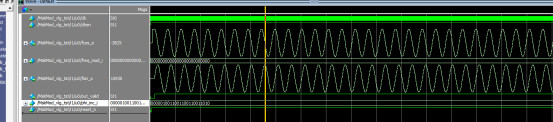

DDS模块

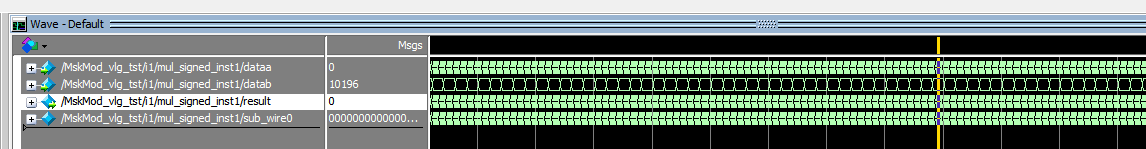

有符号乘法器模块

部分代码展示:

//这是MskMod.v文件的程序清单
module MskMod (
	rst,clk,din,data_clk,
	it,qt,MSK_out);

	input    rst;              //复位信号，高电平有效
	input		clk;   				//数据采样时钟
	input	   din;              //调制原始数据
	input		data_clk;
	output signed [14:0]	it;
	output signed [14:0]	qt;
   output signed [28:0]	MSK_out;

	wire din_diff;
	wire data_a;
	wire data_b;
//差分编码模块
differ i_differ(
. clk(data_clk),
. rst(rst),//复位
. a(din),//输入码
. D_a(din_diff)//输出差分码
);

//串并转换
sipo i_sipo(
. clk(data_clk),
. rst(rst),
. din(din_diff),
. data_a(data_a),
. data_b(data_b)
);

wire [14:0]sin_data	;
	dds	u0 (
		.phi_inc_i (25'd320000),
		.clk (clk),
		.reset_n (!rst),
		.clken (1),
		.freq_mod_i ('d0),
		.fsin_o (sin_data),
		.fcos_o (),
		.out_valid ());


wire signed [14:0]P_cos;
wire signed [14:0]Q_sin;

assign P_cos=	(data_a==1)?$signed(sin_data):$signed(sin_data)*(-1);
assign Q_sin=	(data_b==1)?$signed(sin_data):$signed(sin_data)*(-1);

wire signed [14:0]fsin_o;
wire signed [14:0]fcos_o;
	dds	u1 (
		.phi_inc_i (25'd3200000),
		.clk (clk),
		.reset_n (!rst),
		.clken (1),
		.freq_mod_i ('d0),
		.fsin_o (fsin_o),
		.fcos_o (fcos_o),
		.out_valid ());

//assign MSK_wave=signed(fsin_o)*signed(qt)+signed(fcos_o)*signed(it);
wire signed[29:0] result_sig_Q;
wire signed[29:0] result_sig_I;
mul_signed	mul_signed_inst1 (
	.dataa ( fsin_o ),
	.datab ( Q_sin ),
	.result ( result_sig_Q )
	);

mul_signed	mul_signed_inst2 (
	.dataa ( fcos_o ),
	.datab ( P_cos ),
	.result ( result_sig_I )
	);

assign MSK_out=$signed(result_sig_I)+$signed(result_sig_Q);

endmodule

代码文件（付费下载）：
