基于FPGA的8位booth乘法器Verilog代码Quartus仿真

名称：基于FPGA的8位booth乘法器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：8位booth乘法器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

设计文档：

设计文档_booth.doc

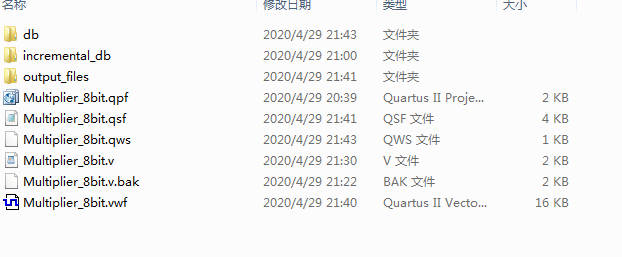

1. 工程文件

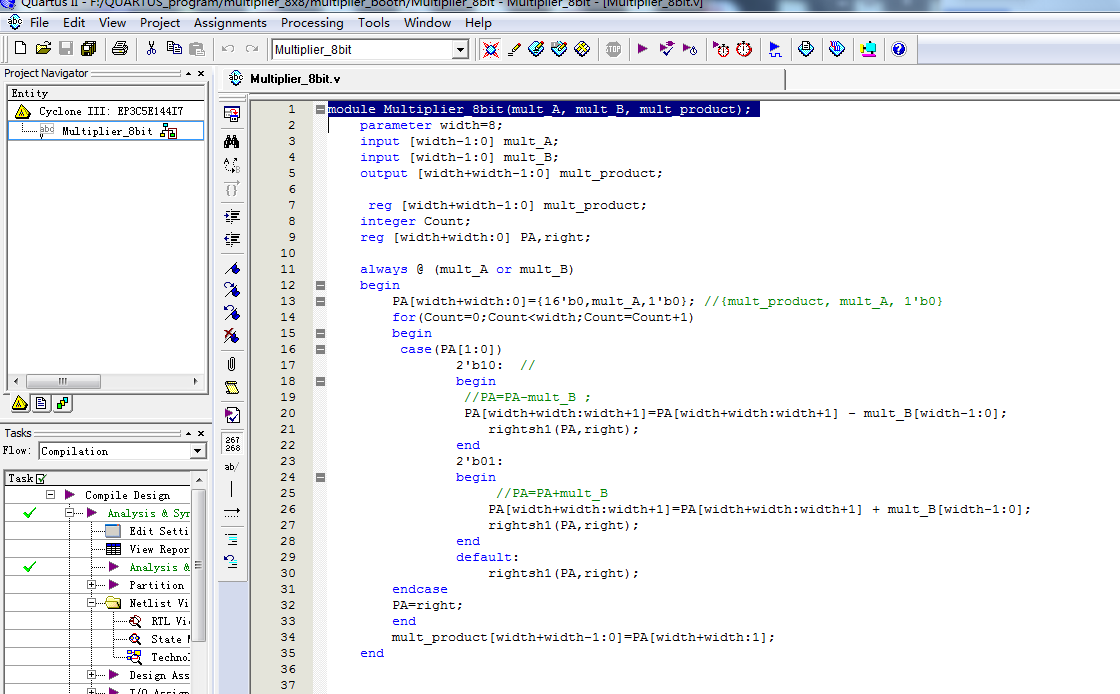

2. 程序文件

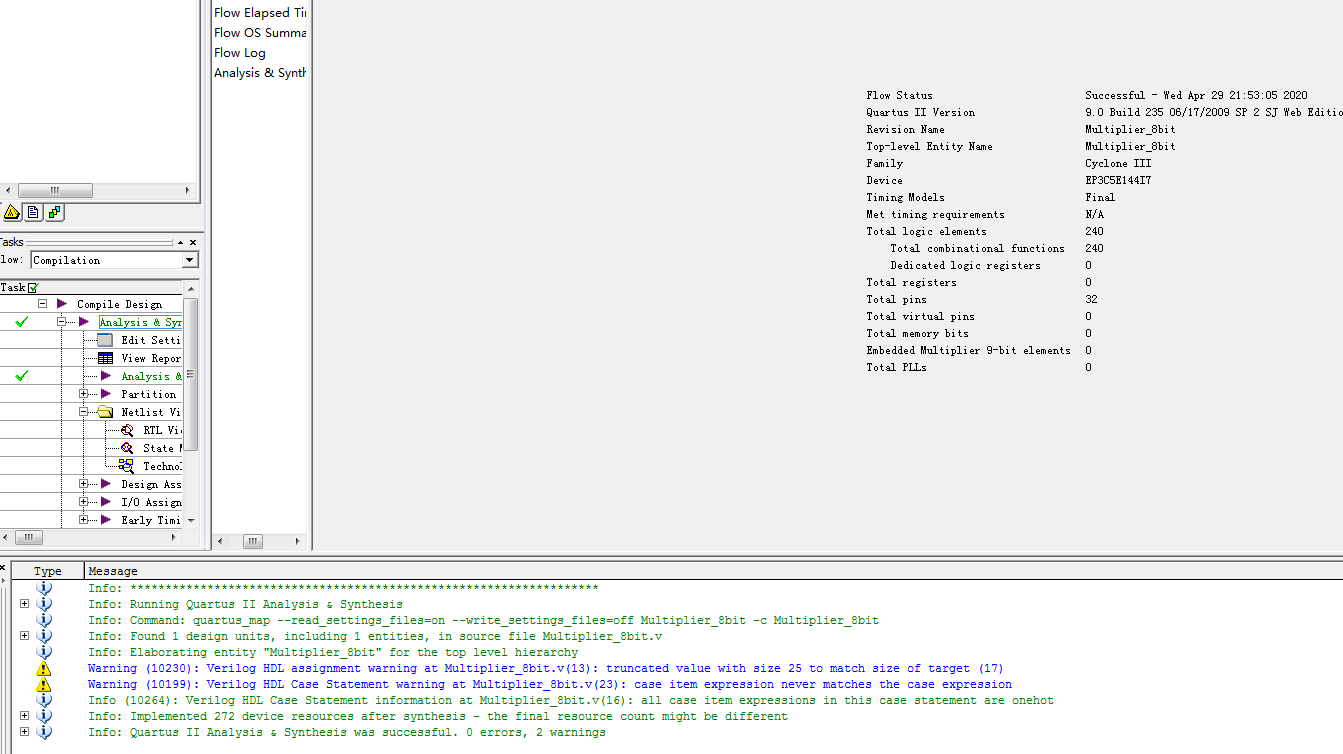

3. 程序编译

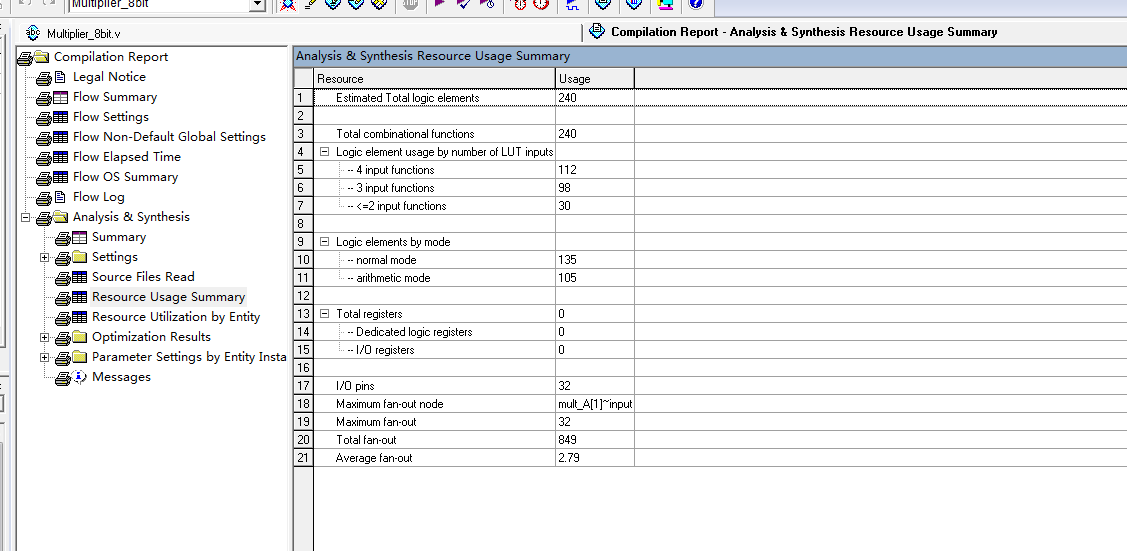

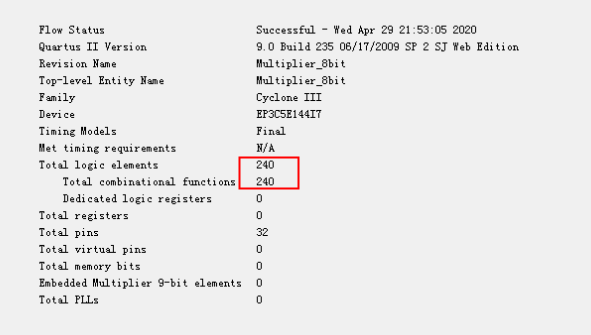

4. 资源占用

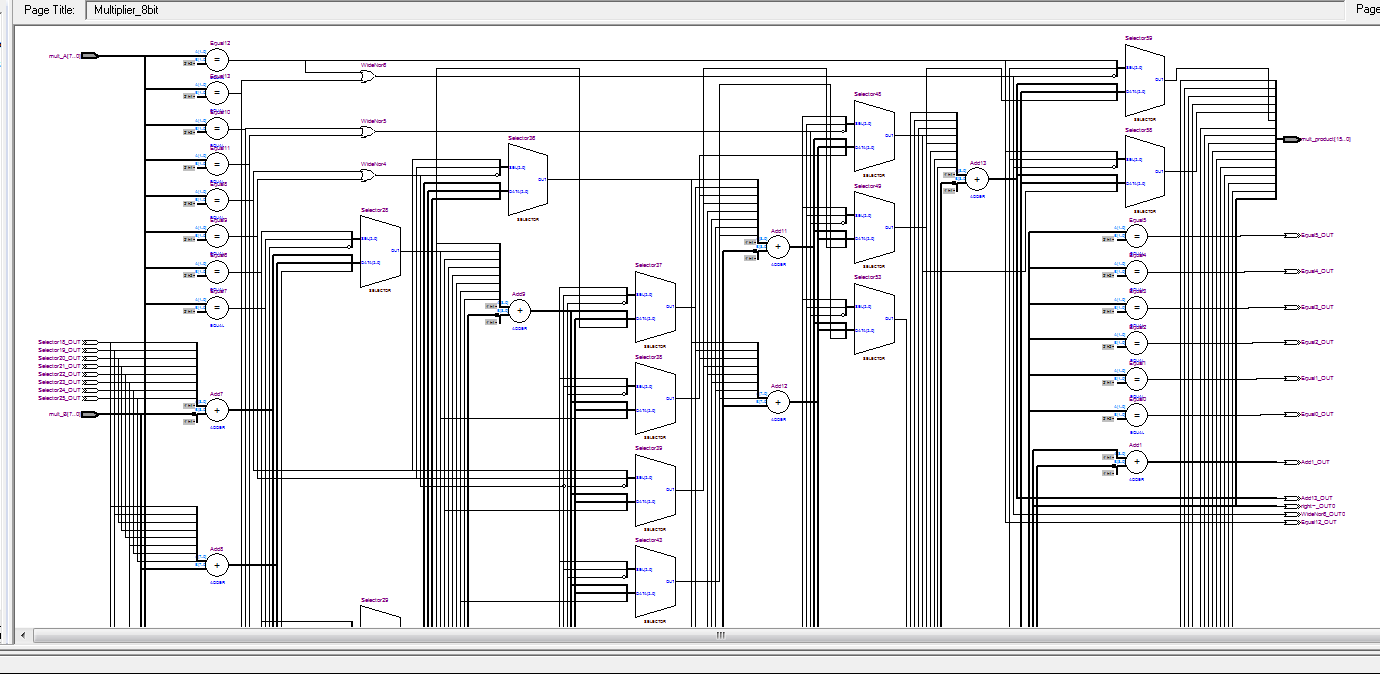

5. RTL图

6. 仿真文件

7. 仿真图

部分代码展示:

module Multiplier_8bit(mult_A, mult_B, mult_product);
parameter width=8;
input [width-1:0] mult_A;
input [width-1:0] mult_B;
output [width+width-1:0] mult_product;
reg [width+width-1:0] mult_product;
integer Count;
reg [width+width:0] PA,right;
always @ (mult_A or mult_B)
begin
PA[width+width:0]={16'b0,mult_A,1'b0}; //{mult_product, mult_A, 1'b0}
for(Count=0;Count<width;Count=Count+1)
begin
 case(PA[1:0])
2'b10://
begin
 //PA=PA-mult_B ;
 PA[width+width:width+1]=PA[width+width:width+1] - mult_B[width-1:0];
rightsh1(PA,right);
end
2'b01:
begin
     //PA=PA+mult_B
PA[width+width:width+1]=PA[width+width:width+1] + mult_B[width-1:0];
rightsh1(PA,right);
end
