基于FPGA的4位循环移位相加乘法器Verilog代码Quartus仿真

名称：基于FPGA的4位循环移位相加乘法器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：4位循环移位相加乘法器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

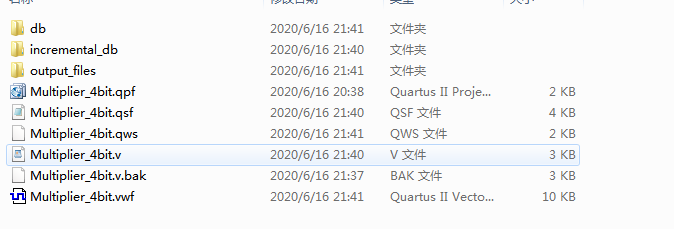

1. 工程文件

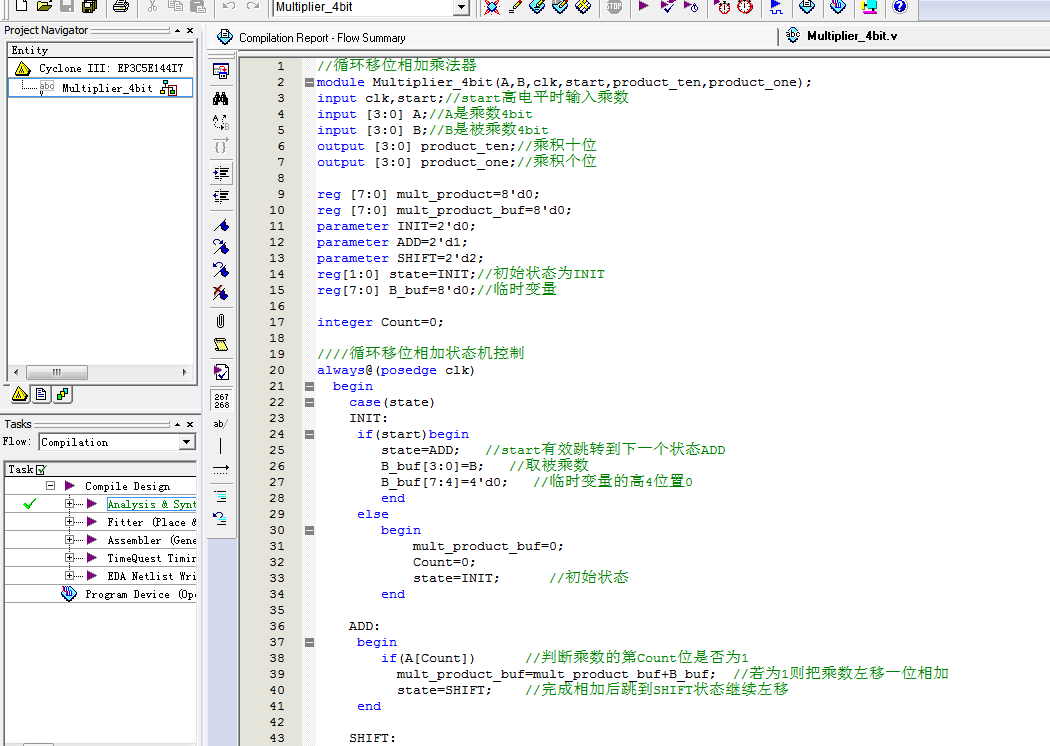

2. 程序文件

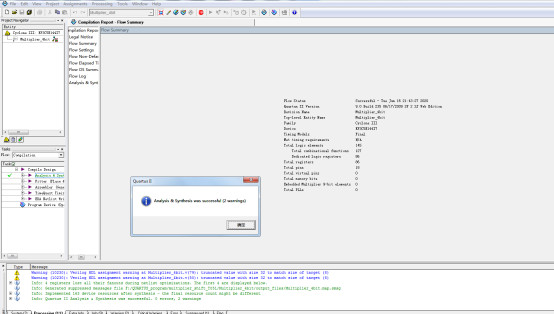

3. 程序编译

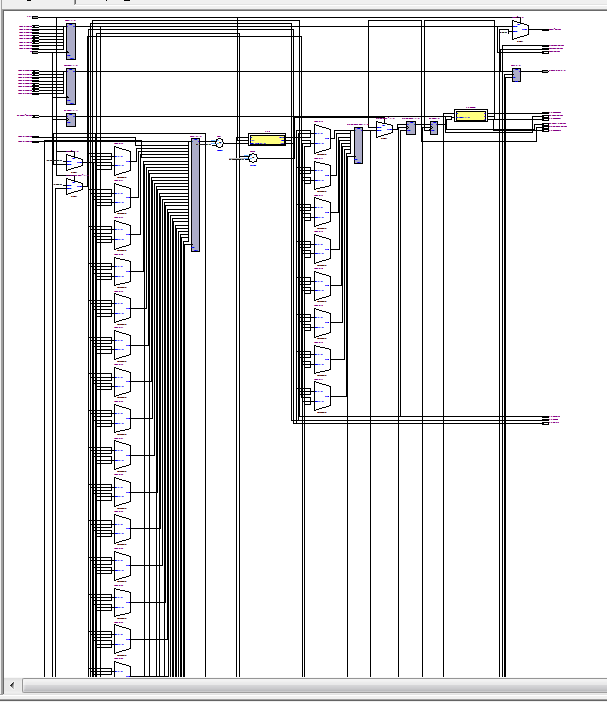

4. RTL图

5. 仿真文件

6. 仿真图

转换为十进制显示，方便观察

可以看到：

6*8=48

5*7=35

4*14=56

7*9=63

2*10=20

并且由于使用的是移位相加的乘法器，不是组合逻辑，所以输出结果相对于输入有一点延迟。

部分代码展示:

//循环移位相加乘法器
module Multiplier_4bit(A,B,clk,start,product_ten,product_one);
input clk,start;//start高电平时输入乘数
input [3:0] A;//A是乘数4bit
input [3:0] B;//B是被乘数4bit
output [3:0] product_ten;//乘积十位
output [3:0] product_one;//乘积个位
reg [7:0] mult_product=8'd0;
reg [7:0] mult_product_buf=8'd0;
parameter INIT=2'd0;
parameter ADD=2'd1;
parameter SHIFT=2'd2;
reg[1:0] state=INIT;//初始状态为INIT
reg[7:0] B_buf=8'd0;//临时变量
integer Count=0;
////循环移位相加状态机控制
always@(posedge clk)
  begin
 case(state)

代码文件（付费下载）：
