基于FPGA的6位的电子密码锁VHDL代码Quartus AX301开发板

名称：基于FPGA的6位的电子密码锁VHDL代码Quartus  AX301开发板

软件：Quartus

语言：VHDL

代码功能：

6位的电子密码锁

1.每按下一个数字键，就输入一个数字，

2.并在显示器上显示该数值，同时将先前输入的数据左移。

3.此外，包含密码清除（密码右移），

4.密码更改（可以通过按键修改新密码），

5.密码上锁和密码解除（按下解除首先检查密码是否正确，密码正确就开锁）功能。

6.密码连续错误3次报警

7.使用4x4矩阵键盘输入数字

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

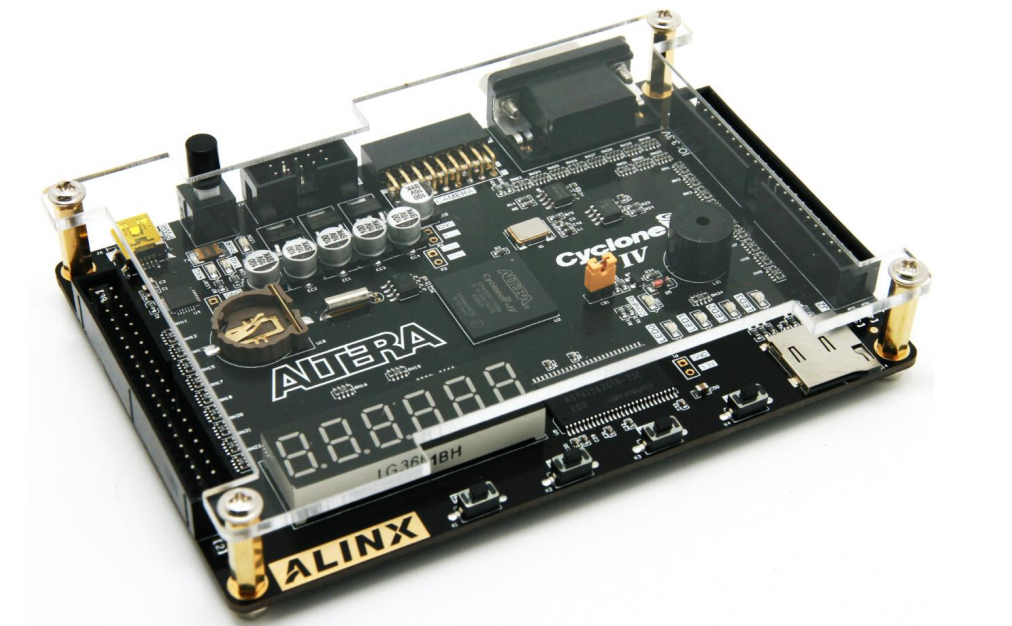

本代码已在AX301开发板（加4x4矩阵键盘）验证，AX301开发板如下，其他开发板可以修改管脚适配：

设计文档：

设计文档.doc

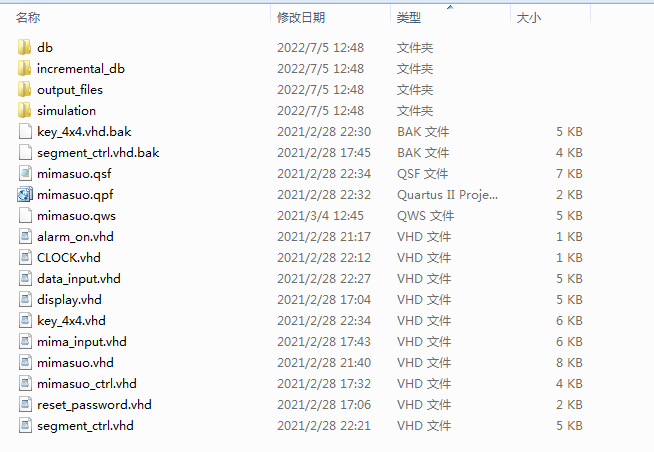

1、工程文件

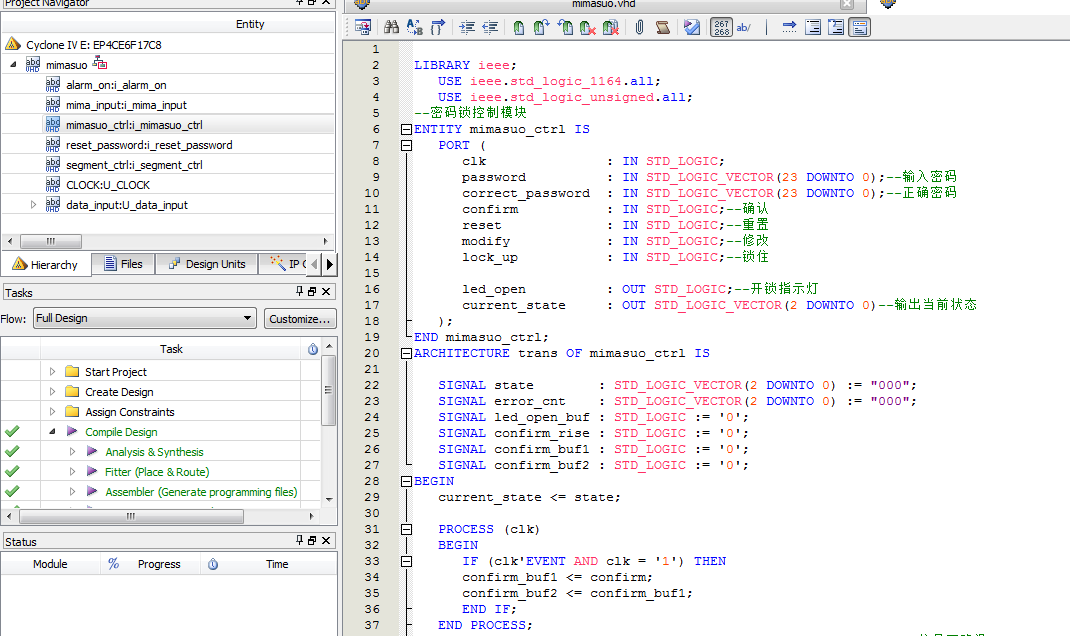

2、程序文件

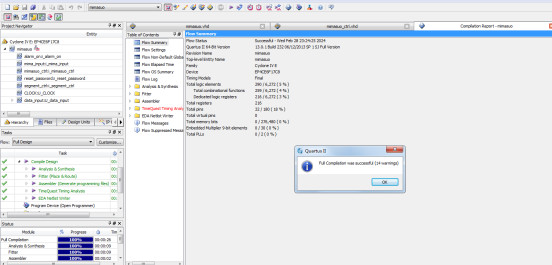

3、程序编译

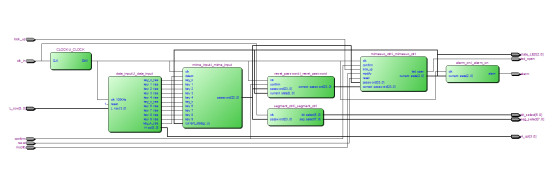

4、RTL图

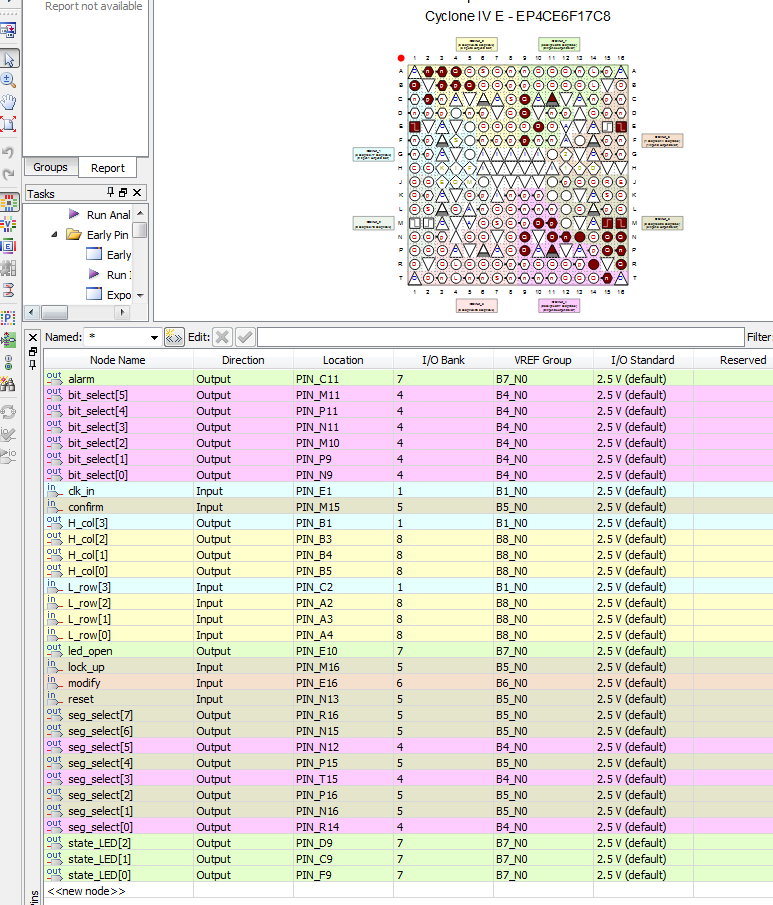

5、管脚分配

6、仿真图

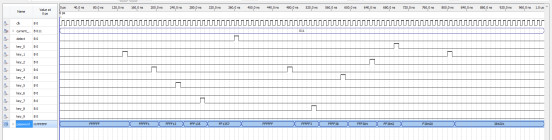

报警仿真

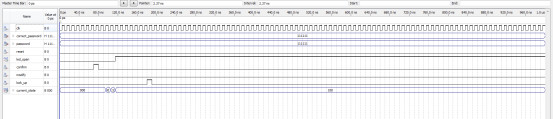

密码输入仿真

控制仿真

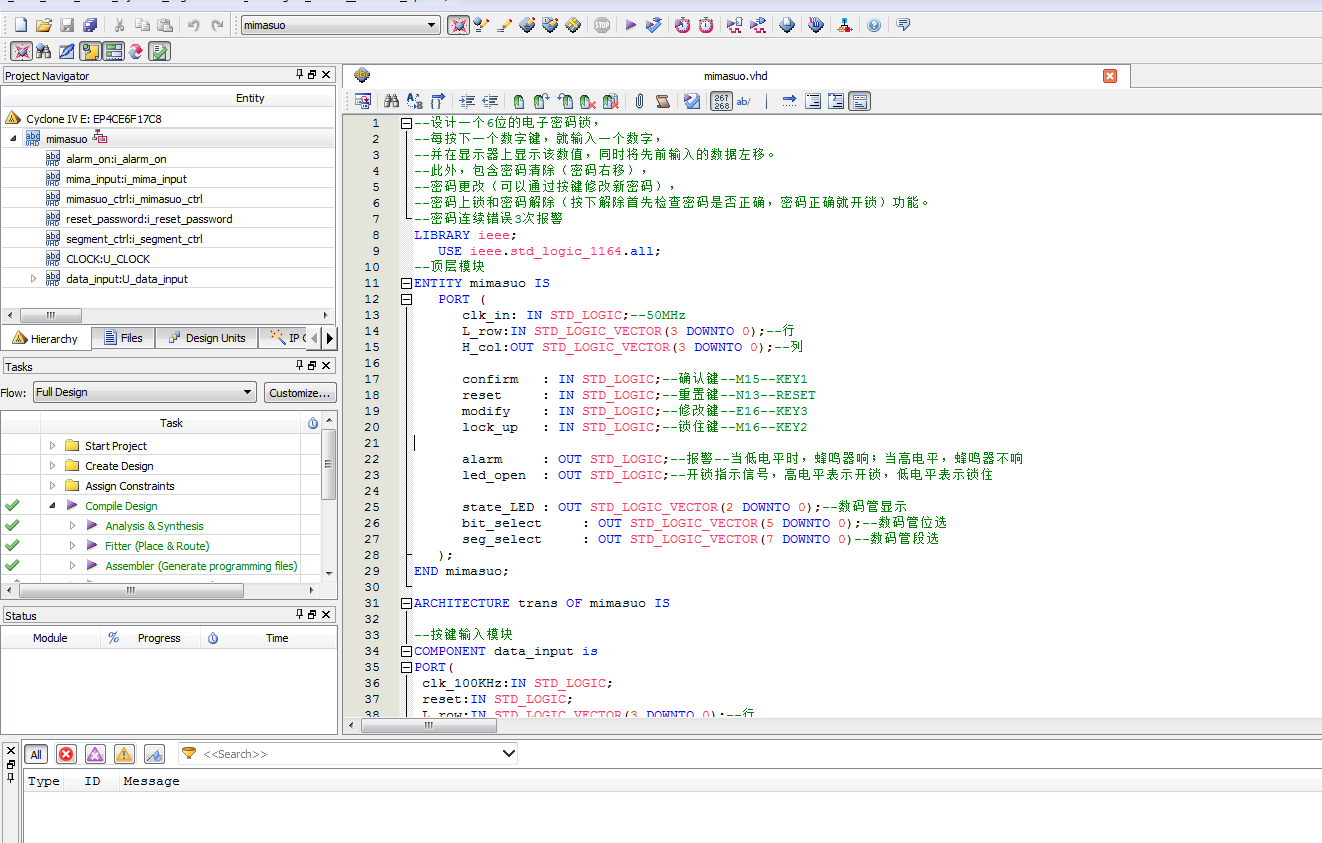

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--显示模块
ENTITY display IS
   PORT (
      clk       : IN STD_LOGIC;
      password  : IN STD_LOGIC_VECTOR(23 DOWNTO 0);--输入密码
      HEX0      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示密码
      HEX1      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示密码
      HEX2      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示密码
      HEX3      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0) --数码管显示密码
   );
END display;
--一共4位密码--输入数据显示
ARCHITECTURE behave OF display IS
BEGIN
   --数码管译码
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE password(15 DOWNTO 12) IS--密码第1位
            WHEN "0000" =>
               HEX3
               HEX3
               HEX3
               HEX3
               HEX3
               HEX3
               HEX3
               HEX3
               HEX3
               HEX3
         END CASE;
      END IF;
   END PROCESS;
   --数码管译码
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE password(11 DOWNTO 8) IS--密码第2位
            WHEN "0000" =>
               HEX2
               HEX2
               HEX2
               HEX2
               HEX2
               HEX2
               HEX2
               HEX2
               HEX2
               HEX2
         END CASE;
      END IF;
   END PROCESS;
   --数码管译码
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE password(7 DOWNTO 4) IS--密码第3位
            WHEN "0000" =>
               HEX1
               HEX1
               HEX1
               HEX1
               HEX1
               HEX1
               HEX1
               HEX1
               HEX1
               HEX1
         END CASE;
      END IF;
   END PROCESS;
