基于FPGA的3位十进制密码锁VHDL代码Quartus仿真

名称：基于FPGA的3位十进制密码锁VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

借助EDA工具和设计方法，学习硬件描述语言VHDL用编程的方法来设计电路，在QUARTUSⅡ软件环境中，进行电路的测试和仿真分析。

系统功能要求：采用3位十进制数字作为内置密码，修改密码必须重置逻辑；系统通电后必须关上密码锁门，如果输入密码正确，密码器将启动开启装置，用绿色LED灯表示；如果密码错误，则红色LED灯报警；如果按错号码，可在开锁前按启动键消除输入而重新输入密码；等事务处理完毕后，按上锁键使系统进入安锁等待状态。系统分为控制器和受控电路两部分，受控电路由消抖电路、编码器、比较器、数据选择器（密码预置）、触发器等模块组成

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

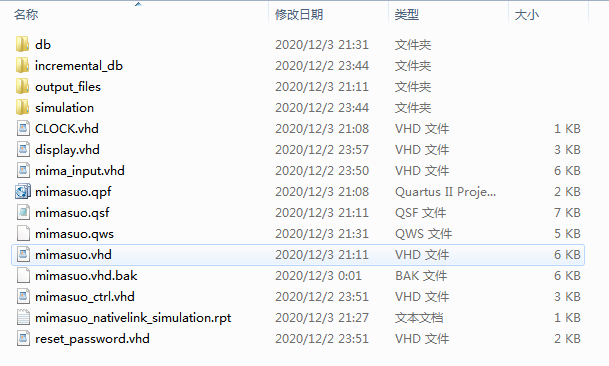

1. 工程文件

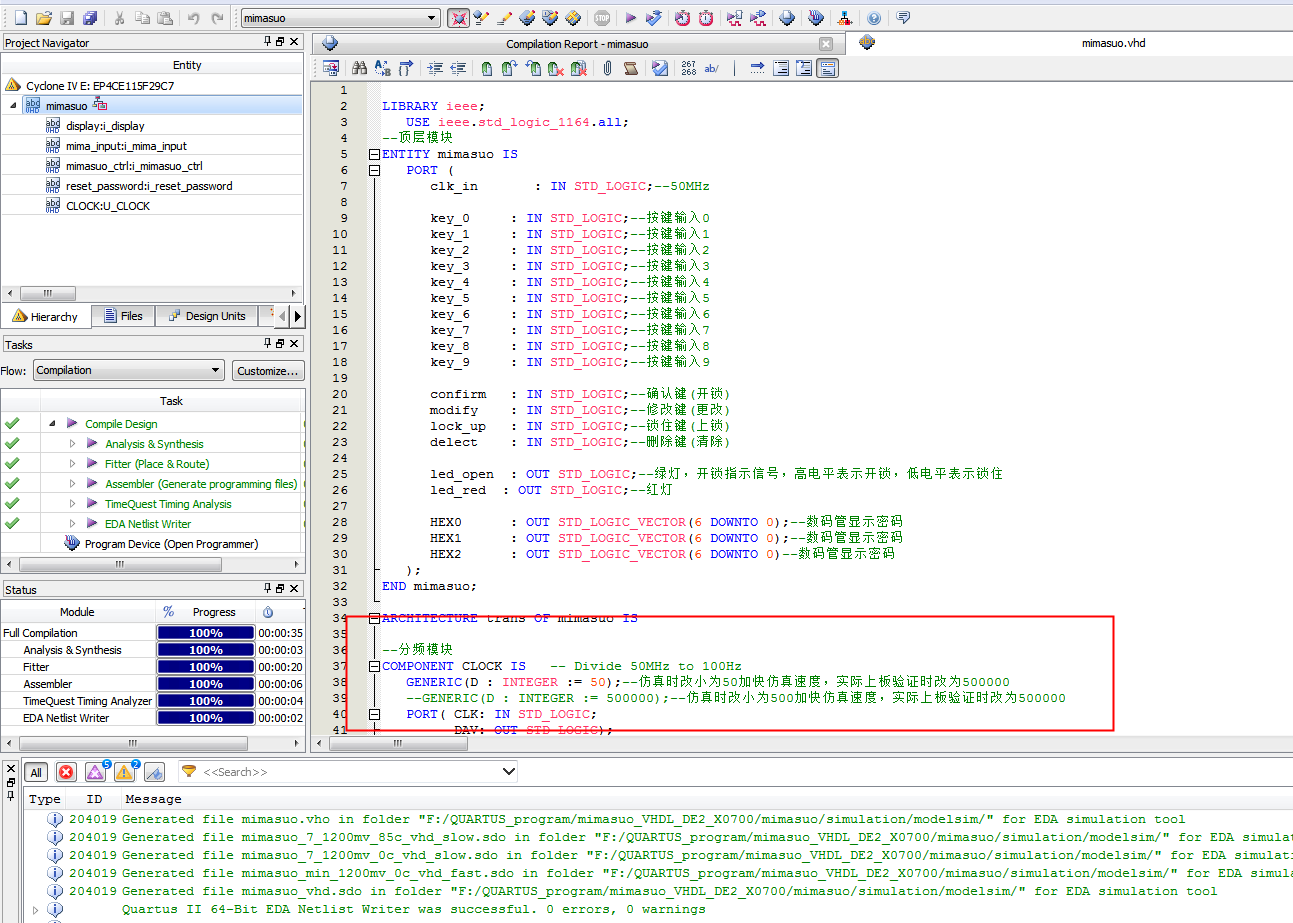

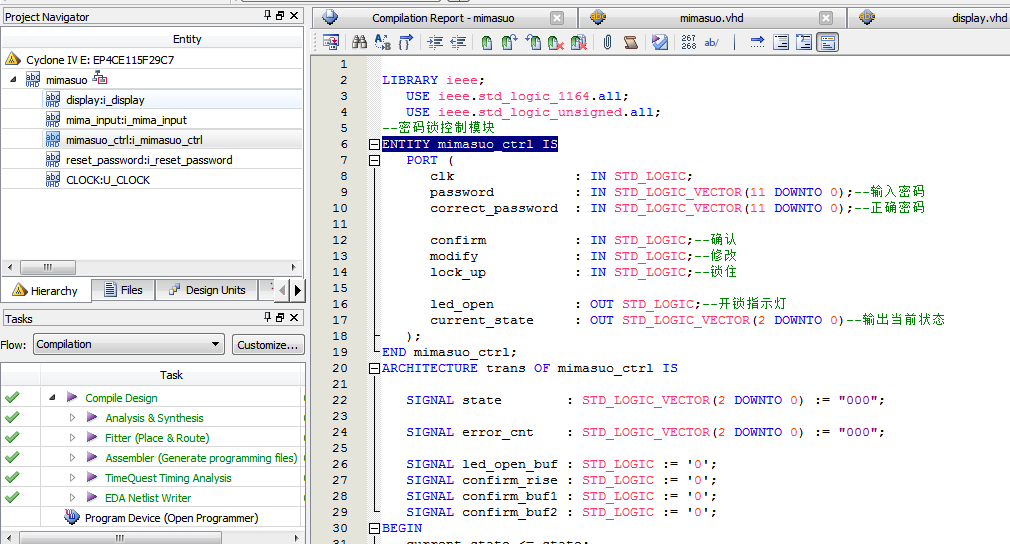

2. 程序文件

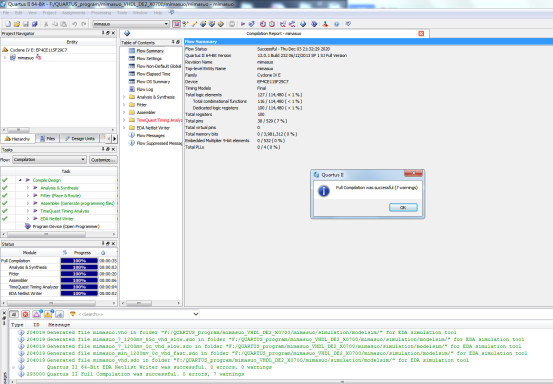

3. 程序编译

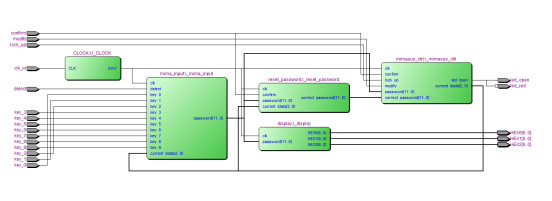

4. RTL图

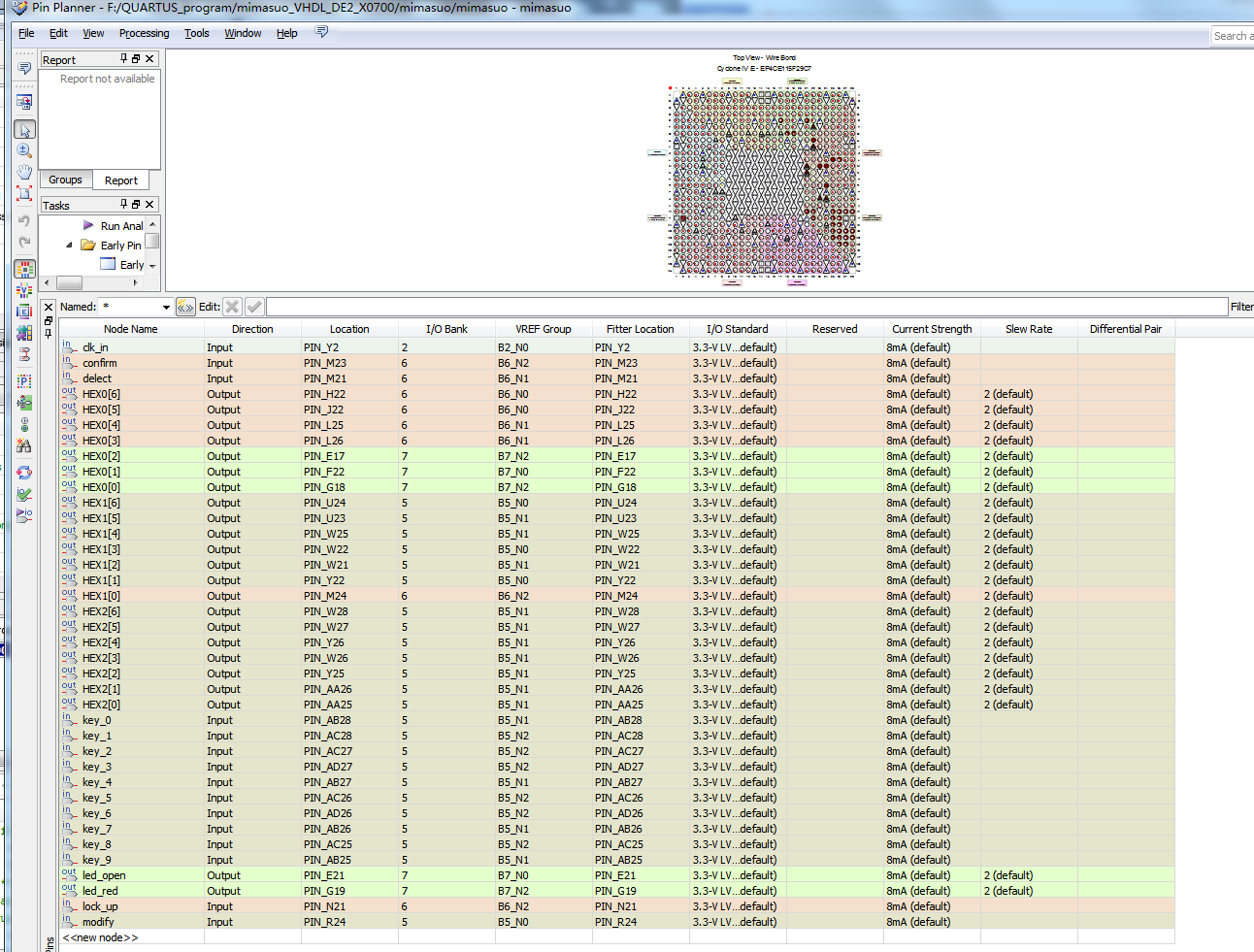

5. 管脚分配

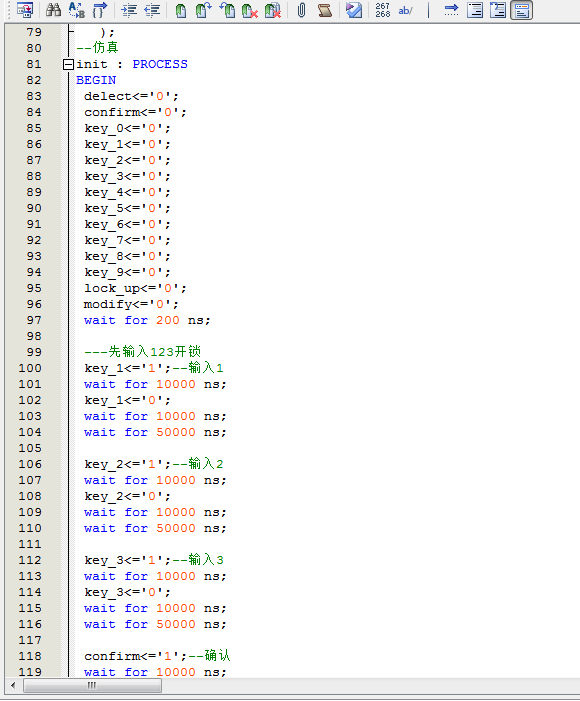

6. Testbench

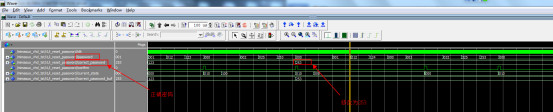

7. 仿真图

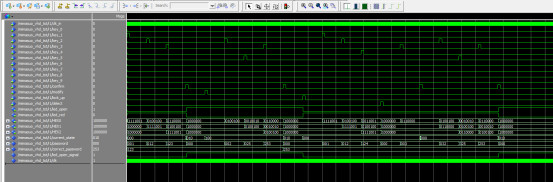

整体仿真图

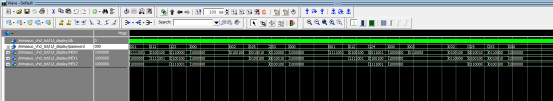

显示模块

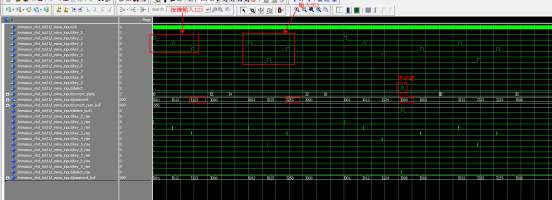

密码输入模块

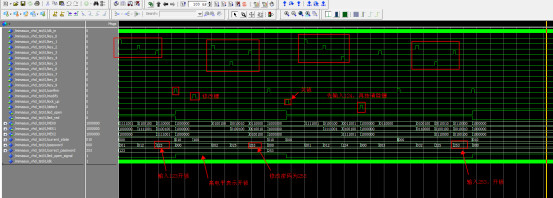

密码锁控制模块

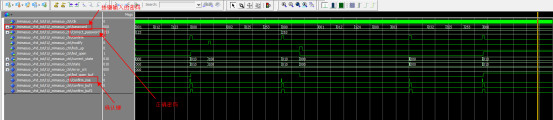

密码修改模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--顶层模块
ENTITY mimasuo IS
   PORT (
      clk_in       : IN STD_LOGIC;--50MHz

      key_0     : IN STD_LOGIC;--按键输入0
      key_1     : IN STD_LOGIC;--按键输入1
      key_2     : IN STD_LOGIC;--按键输入2
      key_3     : IN STD_LOGIC;--按键输入3
      key_4     : IN STD_LOGIC;--按键输入4
      key_5     : IN STD_LOGIC;--按键输入5
      key_6     : IN STD_LOGIC;--按键输入6
      key_7     : IN STD_LOGIC;--按键输入7
      key_8     : IN STD_LOGIC;--按键输入8
      key_9     : IN STD_LOGIC;--按键输入9

      confirm   : IN STD_LOGIC;--确认键(开锁)
      modify    : IN STD_LOGIC;--修改键(更改)
      lock_up   : IN STD_LOGIC;--锁住键(上锁)
   delect    : IN STD_LOGIC;--删除键(清除)
      led_open  : OUT STD_LOGIC;--绿灯，开锁指示信号，高电平表示开锁，低电平表示锁住
led_red  : OUT STD_LOGIC;--红灯

      HEX0      : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管显示密码
      HEX1      : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管显示密码
      HEX2      : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)--数码管显示密码
   );
END mimasuo;
ARCHITECTURE trans OF mimasuo IS
--分频模块
COMPONENT CLOCK IS-- Divide 50MHz to 100Hz
--GENERIC(D : INTEGER := 50);--仿真时改小为50加快仿真速度，实际上板验证时改为500000
GENERIC(D : INTEGER := 500000);--仿真时改小为50加快仿真速度，实际上板验证时改为500000
   PORT(CLK: IN STD_LOGIC;
         DAV: OUT STD_LOGIC);
   END COMPONENT;
   --例化重置模块
   COMPONENT reset_password IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(11 DOWNTO 0);
         correct_password : OUT STD_LOGIC_VECTOR(11 DOWNTO 0);
         confirm   : IN STD_LOGIC;
         current_state : IN STD_LOGIC_VECTOR(2 DOWNTO 0)
      );
   END COMPONENT;
   --例化显示模块
   COMPONENT display IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(11 DOWNTO 0);--当前输入密码
HEX0      : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管显示密码
HEX1      : OUT STD_LOGIC_VECTOR(6 DOWNTO 0);--数码管显示密码
HEX2      : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)--数码管显示密码
      );
   END COMPONENT;
   --例化密码输入模块
   COMPONENT mima_input IS
      PORT (
         clk       : IN STD_LOGIC;
         key_0     : IN STD_LOGIC;
         key_1     : IN STD_LOGIC;
         key_2     : IN STD_LOGIC;
         key_3     : IN STD_LOGIC;
         key_4     : IN STD_LOGIC;
         key_5     : IN STD_LOGIC;
         key_6     : IN STD_LOGIC;
         key_7     : IN STD_LOGIC;
         key_8     : IN STD_LOGIC;
         key_9     : IN STD_LOGIC;
   delect    : IN STD_LOGIC;--删除键
         current_state : IN STD_LOGIC_VECTOR(2 DOWNTO 0);
         password  : OUT STD_LOGIC_VECTOR(11 DOWNTO 0)
      );
   END COMPONENT;
   --例化密码锁控制模块
   COMPONENT mimasuo_ctrl IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(11 DOWNTO 0);
         correct_password : IN STD_LOGIC_VECTOR(11 DOWNTO 0);
         confirm   : IN STD_LOGIC;
         modify    : IN STD_LOGIC;
         lock_up   : IN STD_LOGIC;
         led_open  : OUT STD_LOGIC;
         current_state : OUT STD_LOGIC_VECTOR(2 DOWNTO 0)
      );
   END COMPONENT;
