基于FPGA的4位十进制密码锁VHDL代码Quartus仿真

名称：基于FPGA的4位十进制密码锁VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

4位十进制密码锁

1、可以输入0~9个数字

2、密码为4位，输入错误可以删除

3、密码正确led提示开锁，密码错误达3次报警

4、可以通过按键修改密码

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

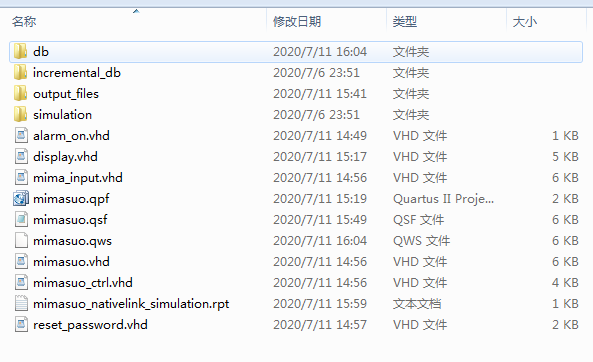

1. 工程文件

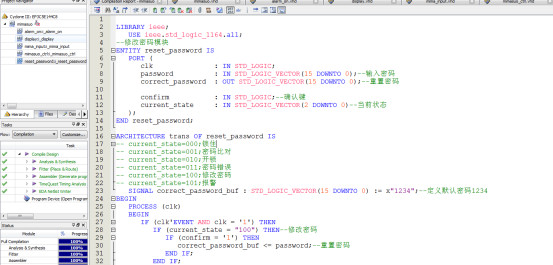

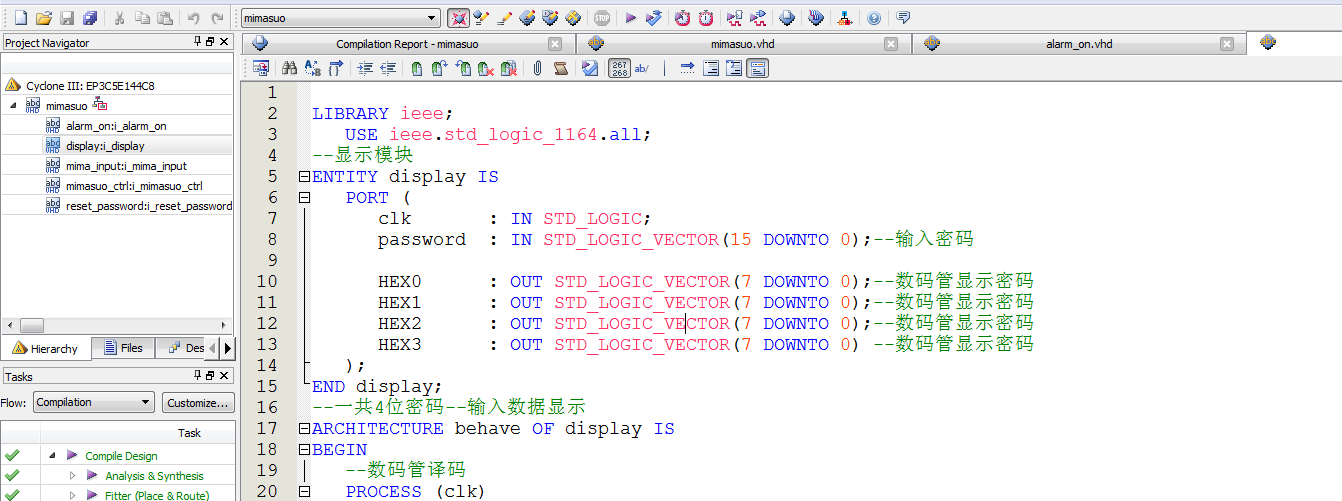

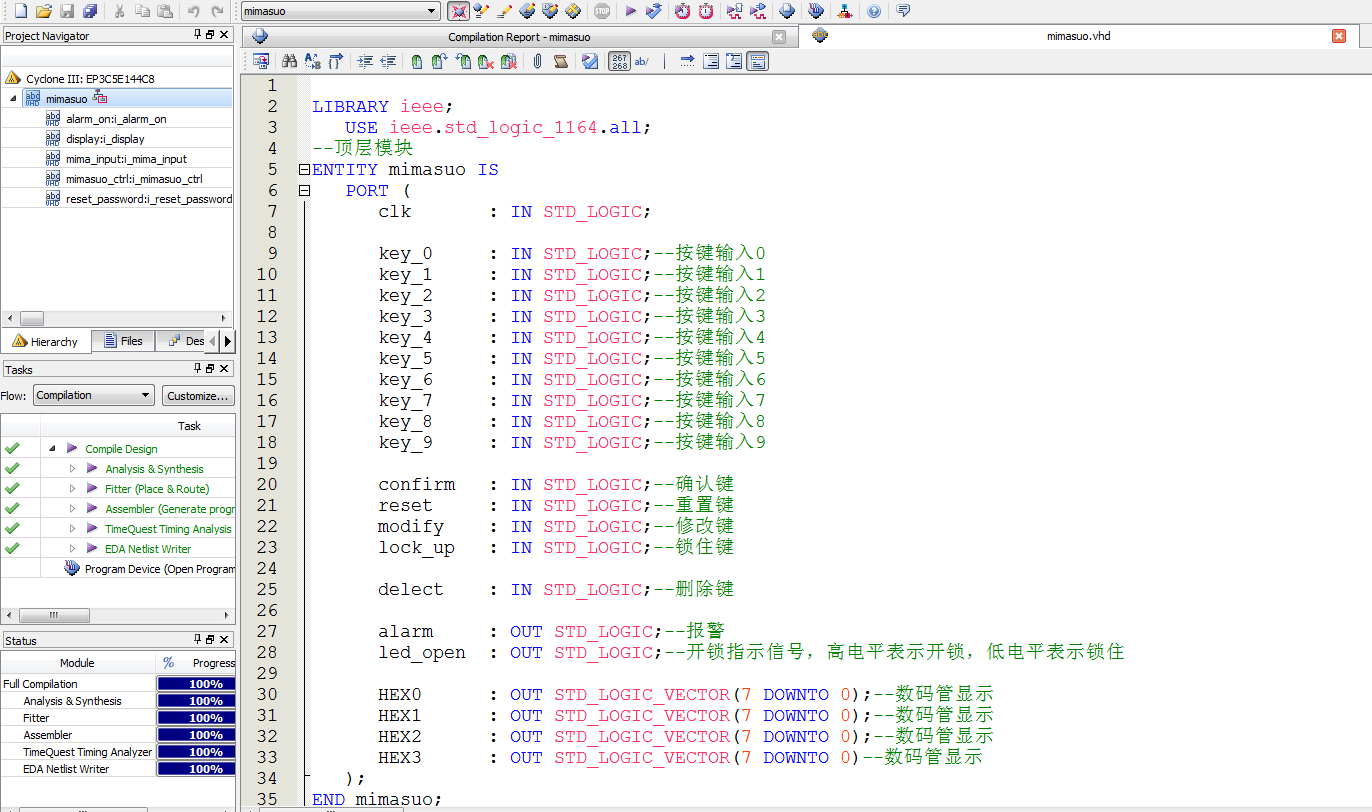

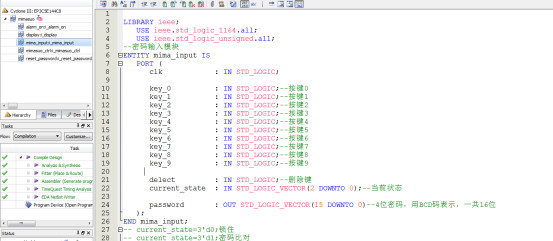

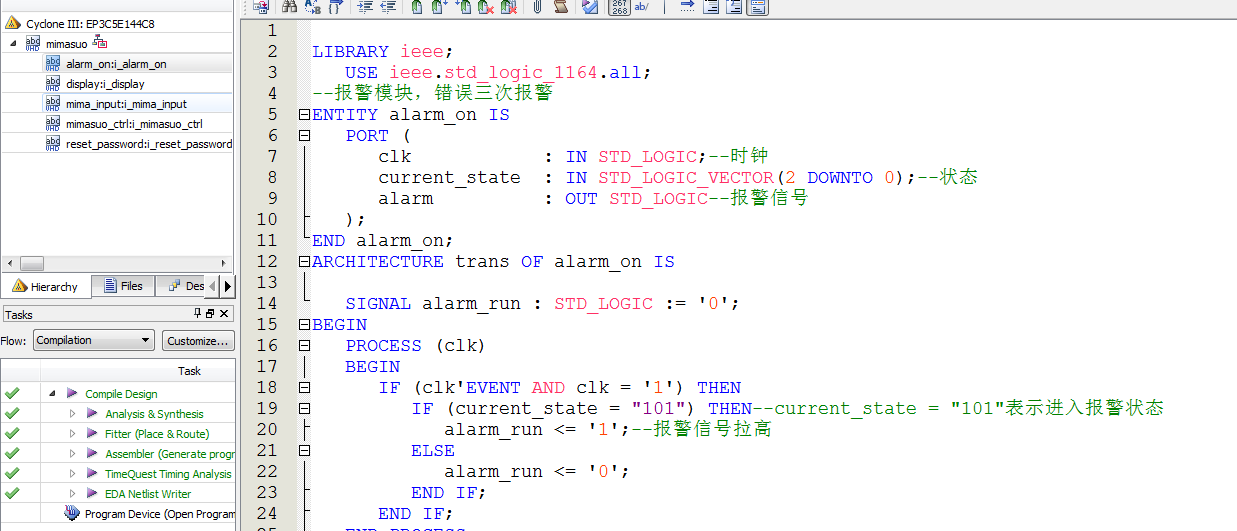

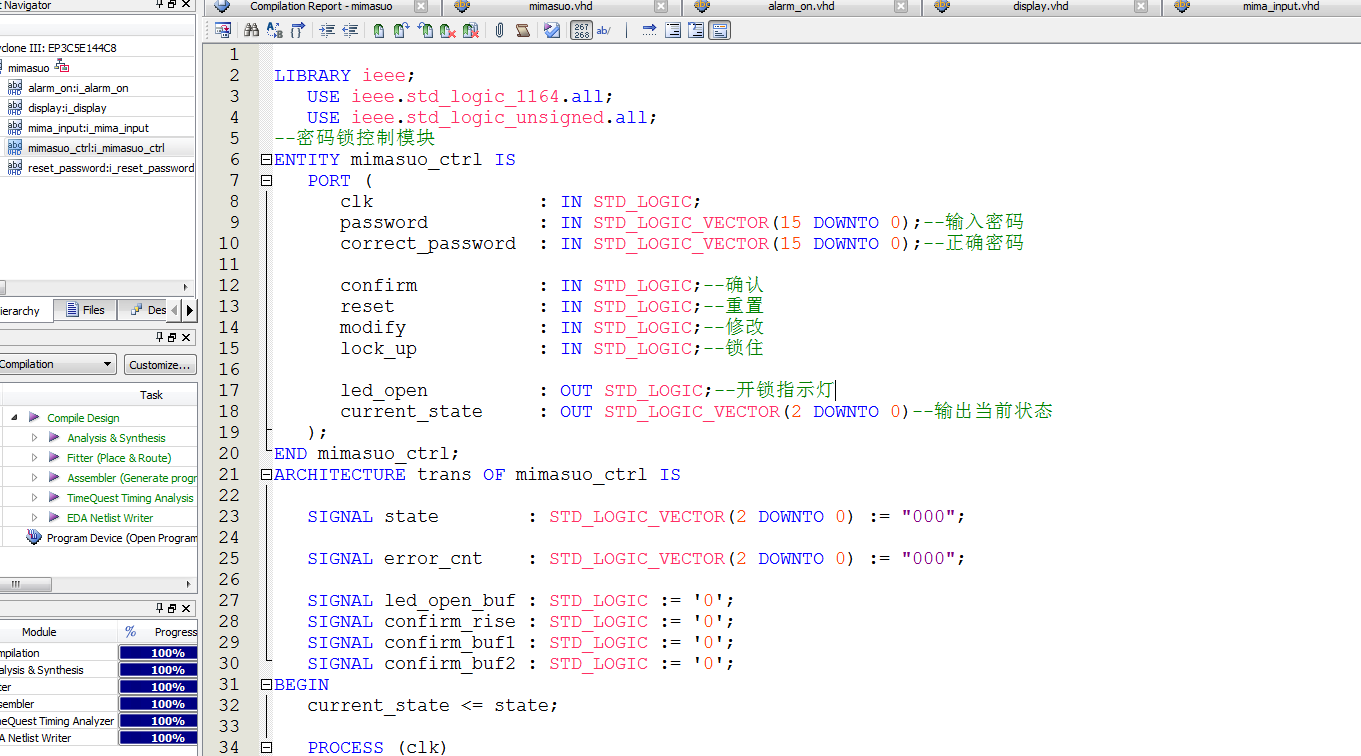

2. 程序文件

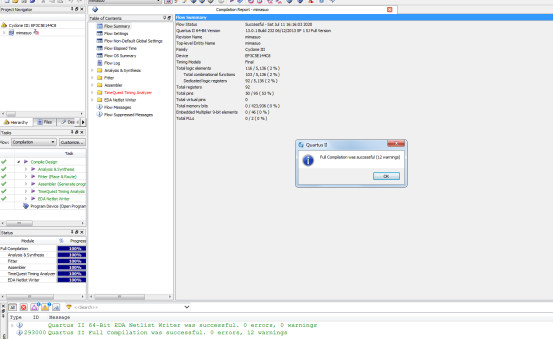

3. 程序编译

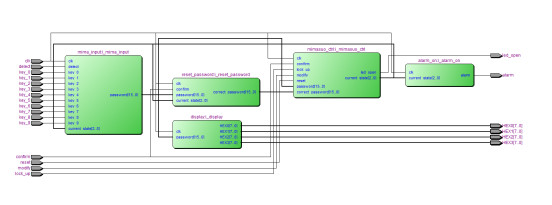

4. RTL图

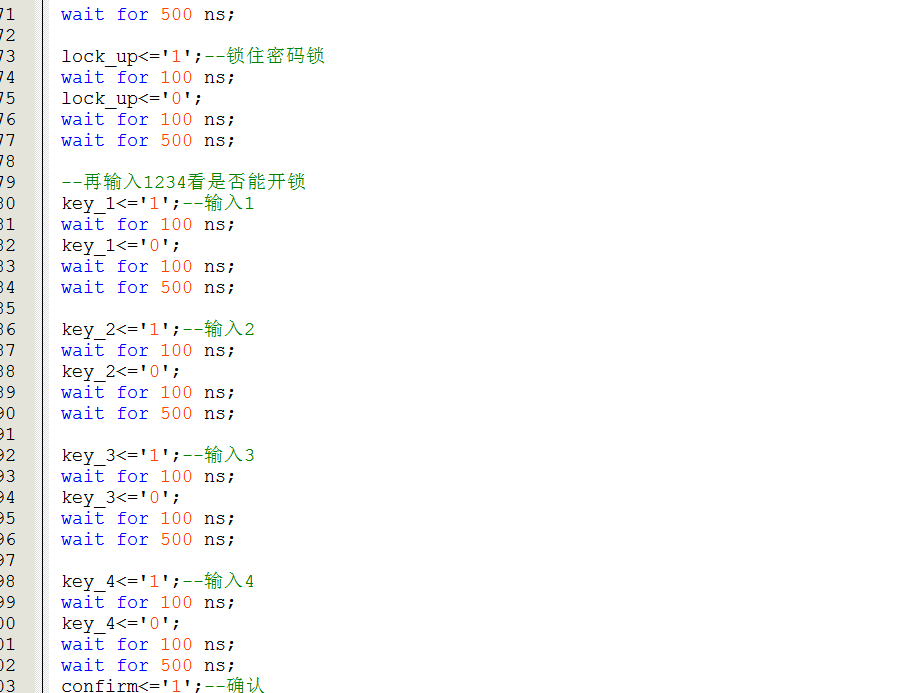

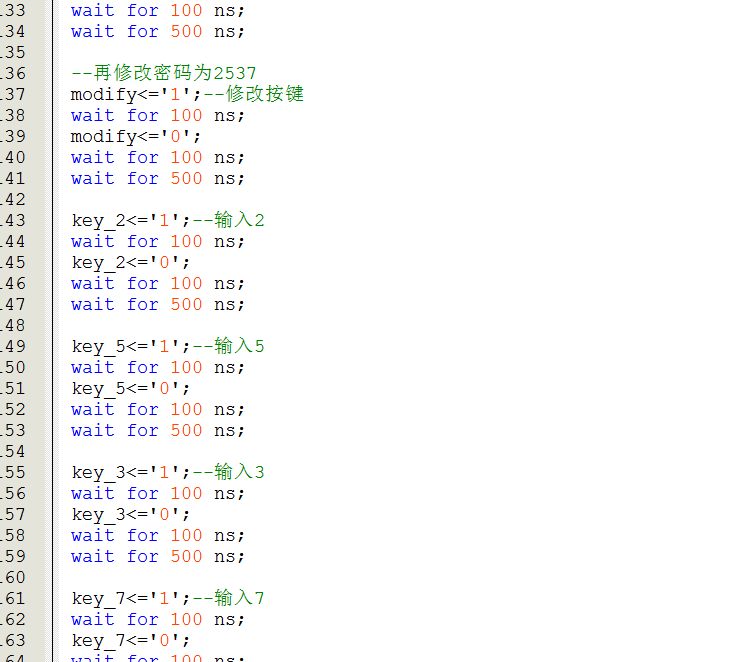

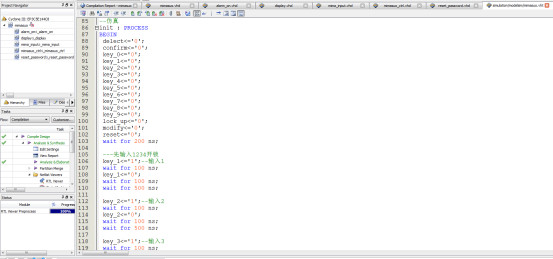

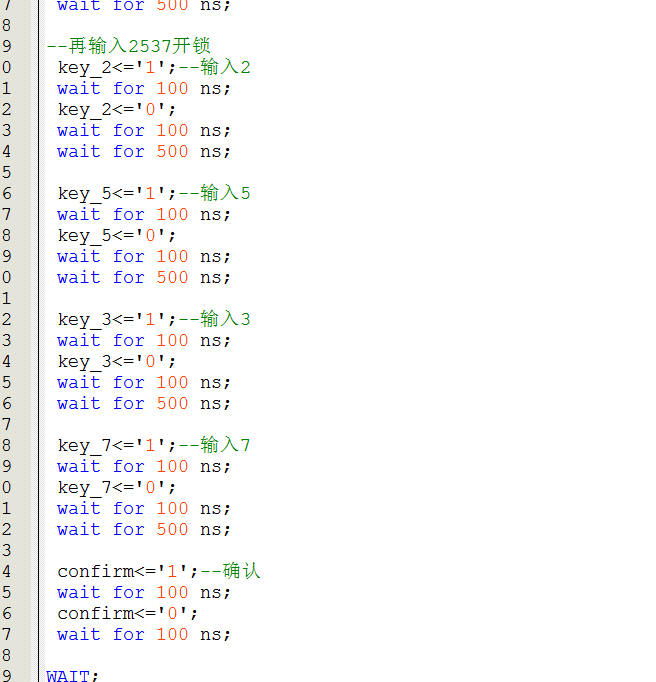

5. Testbench

6. 仿真图

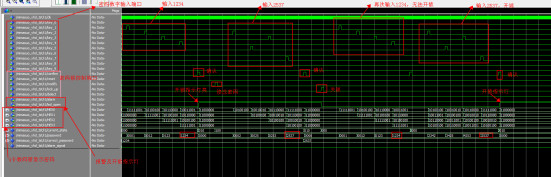

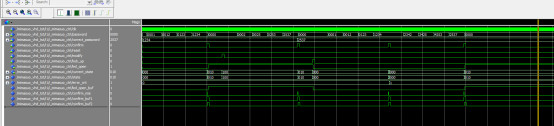

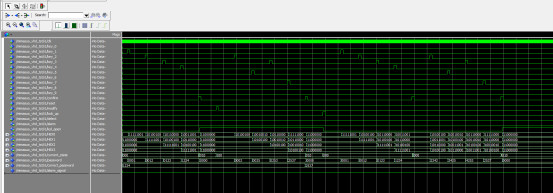

整体仿真图

显示模块

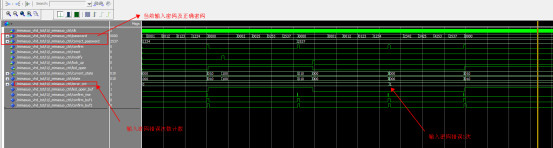

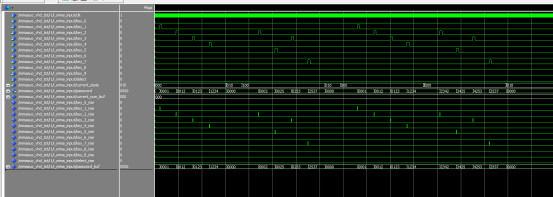

密码输入模块

密码锁控制模块

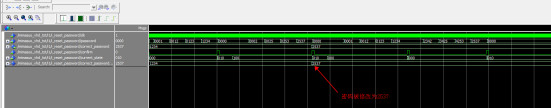

密码修改模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--密码输入模块
ENTITY mima_input IS
   PORT (
      clk            : IN STD_LOGIC;

      key_0          : IN STD_LOGIC;--按键0
      key_1          : IN STD_LOGIC;--按键1
      key_2          : IN STD_LOGIC;--按键2
      key_3          : IN STD_LOGIC;--按键3
      key_4          : IN STD_LOGIC;--按键4
      key_5          : IN STD_LOGIC;--按键5
      key_6          : IN STD_LOGIC;--按键6
      key_7          : IN STD_LOGIC;--按键7
      key_8          : IN STD_LOGIC;--按键8
      key_9          : IN STD_LOGIC;--按键9

      delect         : IN STD_LOGIC;--删除键
      current_state  : IN STD_LOGIC_VECTOR(2 DOWNTO 0);--当前状态

      password       : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--4位密码，用BCD码表示，一共16位
   );
END mima_input;
-- current_state=3'd0;锁住
-- current_state=3'd1;密码比对
-- current_state=3'd2;开锁
-- current_state=3'd3;密码错误
-- current_state=3'd4;修改密码
-- current_state=3'd5;报警
ARCHITECTURE trans OF mima_input IS
 --定义中间信号
   SIGNAL current_num_buf  : STD_LOGIC_VECTOR(2 DOWNTO 0):="000";--当前输入密码个数
   SIGNAL delect_buf1   : STD_LOGIC := '0';
   SIGNAL delect_buf2   : STD_LOGIC := '0';
   SIGNAL key_0_buf1   : STD_LOGIC := '0';
   SIGNAL key_1_buf1   : STD_LOGIC := '0';
   SIGNAL key_2_buf1   : STD_LOGIC := '0';
   SIGNAL key_3_buf1   : STD_LOGIC := '0';
   SIGNAL key_4_buf1   : STD_LOGIC := '0';
   SIGNAL key_5_buf1   : STD_LOGIC := '0';
   SIGNAL key_6_buf1   : STD_LOGIC := '0';
   SIGNAL key_7_buf1   : STD_LOGIC := '0';
   SIGNAL key_8_buf1   : STD_LOGIC := '0';
   SIGNAL key_9_buf1   : STD_LOGIC := '0';

   SIGNAL key_0_buf2   : STD_LOGIC := '0';
   SIGNAL key_1_buf2   : STD_LOGIC := '0';
   SIGNAL key_2_buf2   : STD_LOGIC := '0';
   SIGNAL key_3_buf2   : STD_LOGIC := '0';
   SIGNAL key_4_buf2   : STD_LOGIC := '0';
   SIGNAL key_5_buf2   : STD_LOGIC := '0';
   SIGNAL key_6_buf2   : STD_LOGIC := '0';
   SIGNAL key_7_buf2   : STD_LOGIC := '0';
   SIGNAL key_8_buf2   : STD_LOGIC := '0';
   SIGNAL key_9_buf2   : STD_LOGIC := '0';

   SIGNAL key_0_rise   : STD_LOGIC;
   SIGNAL key_1_rise   : STD_LOGIC;
   SIGNAL key_2_rise   : STD_LOGIC;
   SIGNAL key_3_rise   : STD_LOGIC;
   SIGNAL key_4_rise   : STD_LOGIC;
   SIGNAL key_5_rise   : STD_LOGIC;
   SIGNAL key_6_rise   : STD_LOGIC;
   SIGNAL key_7_rise   : STD_LOGIC;
   SIGNAL key_8_rise   : STD_LOGIC;
   SIGNAL key_9_rise   : STD_LOGIC;
   SIGNAL delect_rise   : STD_LOGIC;
   SIGNAL password_buf : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
BEGIN
--信号缓存
