基于FPGA的AD7705芯片驱动设计Verilog代码Quartus仿真

名称：基于FPGA的AD7705芯片驱动设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

AD7705芯片驱动设计

1、使用FPGA驱动AD7705芯片，使其输出AD值

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

AD7705驱动设计.doc

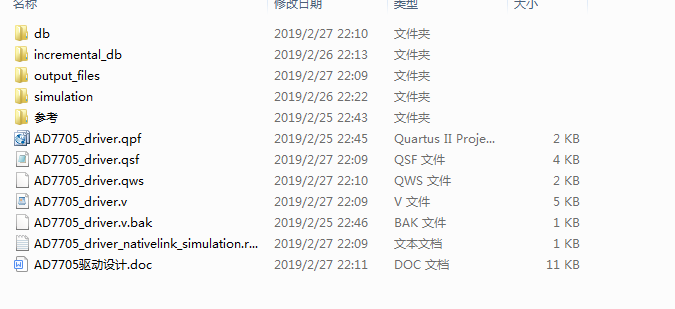

1.工程文件

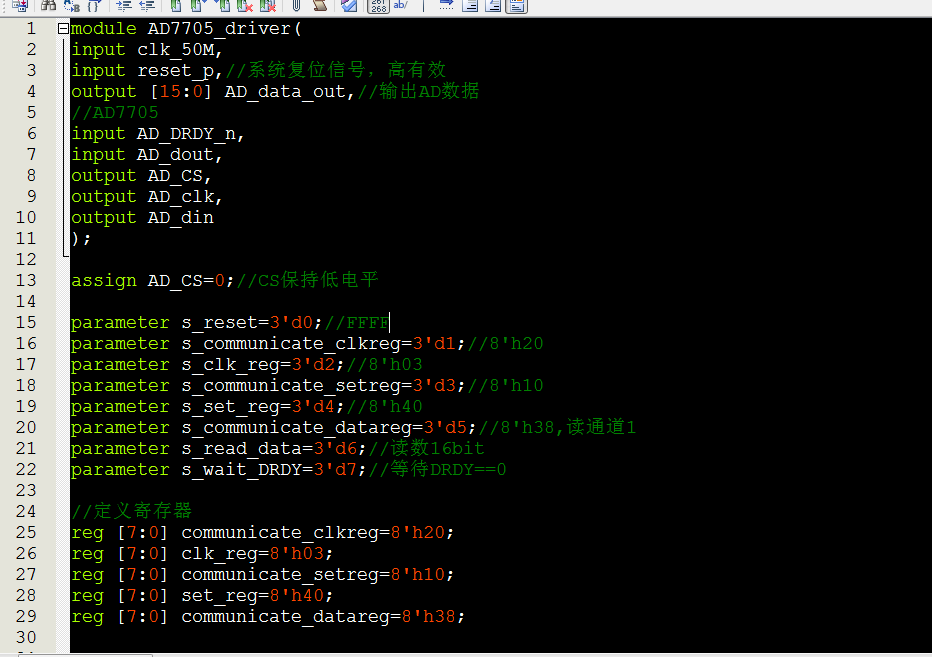

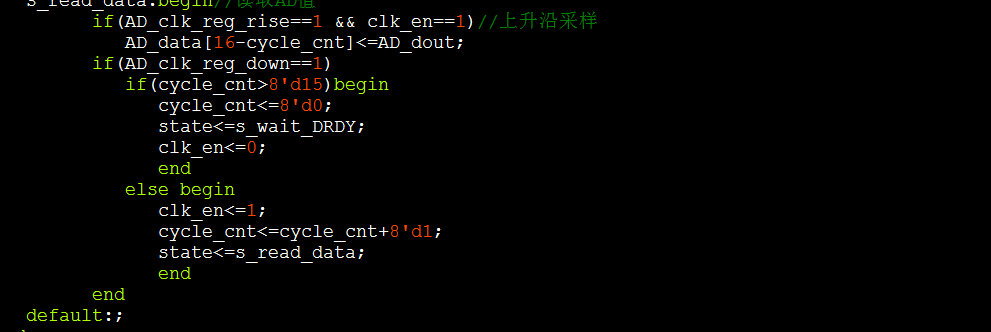

2.程序文件

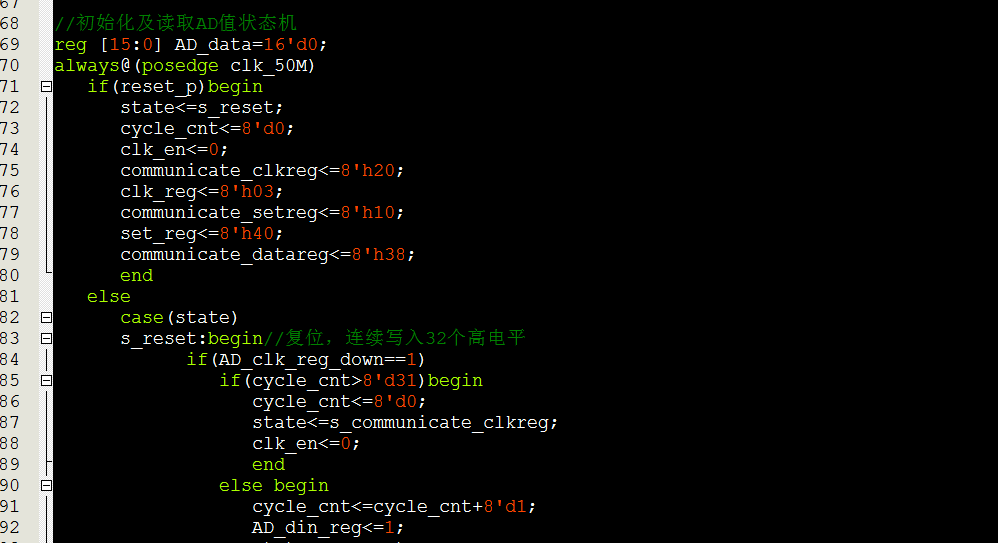

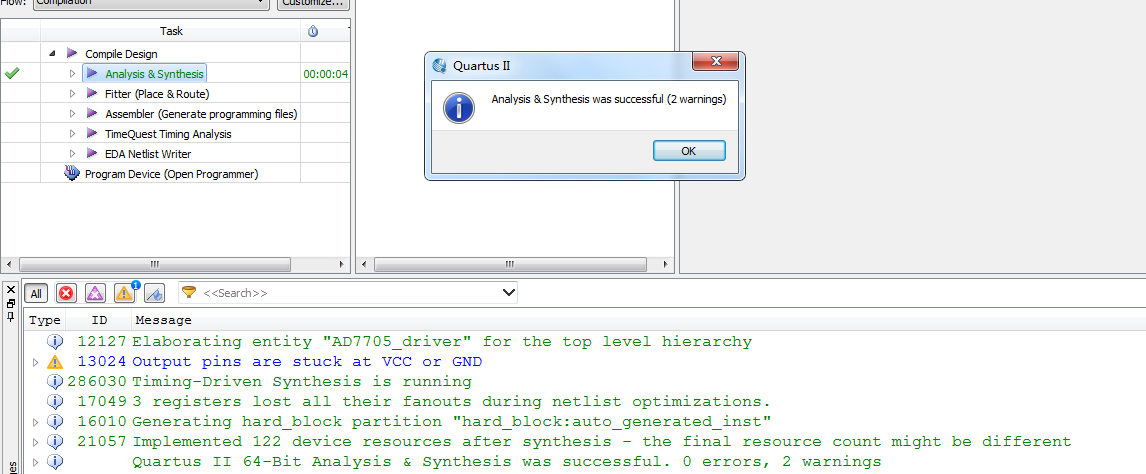

3.程序运行

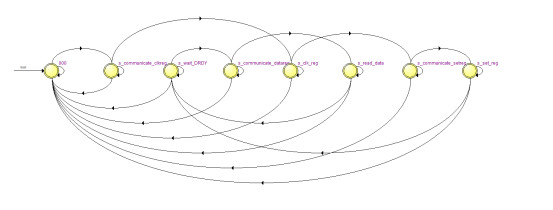

4.控制状态机

5.仿真图

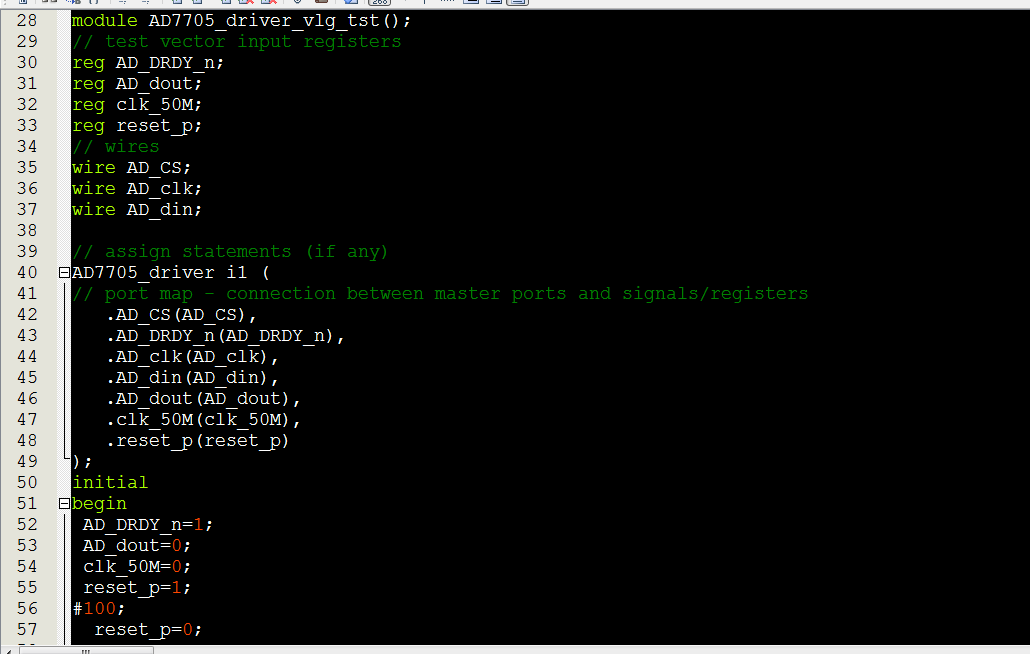

Testbench

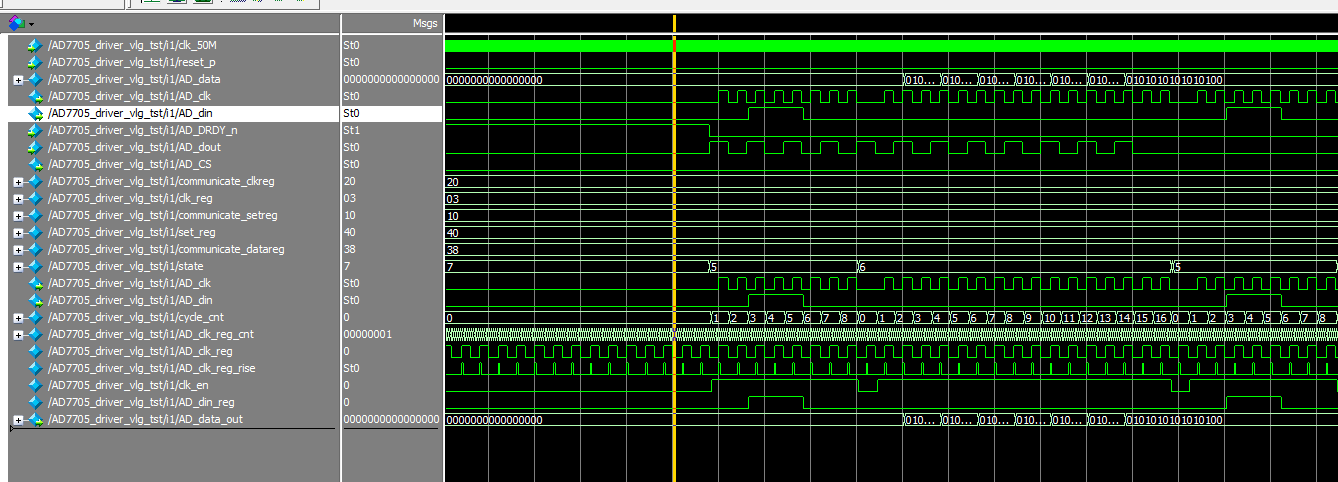

仿真图

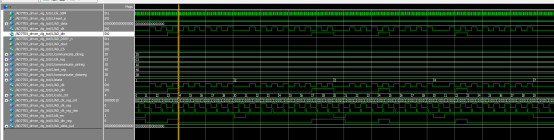

整体仿真

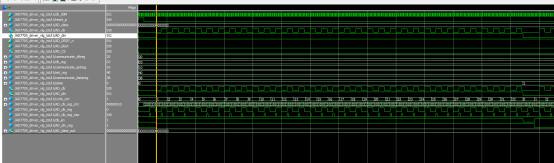

复位，连续写入32个高电平

依次写入8'h20，8'h03，8'h10，8'h40

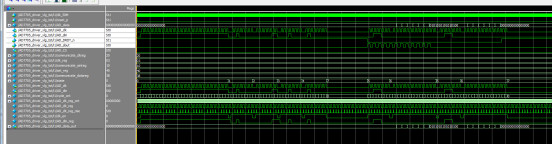

写入8'h38，及读数

部分代码展示:

module AD7705_driver(
input clk_50M,
input reset_p,//系统复位信号，高有效
output [15:0] AD_data_out,//输出AD数据
//AD7705
input AD_DRDY_n,
input AD_dout,
output AD_CS,
output AD_clk,
output AD_din
);
assign AD_CS=0;//CS保持低电平
parameter s_reset=3'd0;//FFFF
parameter s_communicate_clkreg=3'd1;//8'h20
parameter s_clk_reg=3'd2;//8'h03
parameter s_communicate_setreg=3'd3;//8'h10
parameter s_set_reg=3'd4;//8'h40
parameter s_communicate_datareg=3'd5;//8'h38,读通道1
parameter s_read_data=3'd6;//读数16bit
parameter s_wait_DRDY=3'd7;//等待DRDY==0
//定义寄存器
reg [7:0] communicate_clkreg=8'h20;
reg [7:0] clk_reg=8'h03;
reg [7:0] communicate_setreg=8'h10;
reg [7:0] set_reg=8'h40;
reg [7:0] communicate_datareg=8'h38;
reg [2:0] state=3'd0;
//AD_clk最大5M，上升沿读写
reg [7:0] cycle_cnt=8'd0;
reg AD_clk_reg=0;//使用5M时钟,50/5=10;
reg [7:0] AD_clk_reg_cnt=8'd0;
always@(posedge clk_50M)
if(reset_p)
AD_clk_reg_cnt<=8'd0;
else
