基于FPGA的DDS波形发生器VHDL代码Quartus仿真

名称：基于FPGA的DDS波形发生器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

DDS波形发生器VHDL

1、可以输出正弦波、方波、三角波

2、可以控制输出波形的频率

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

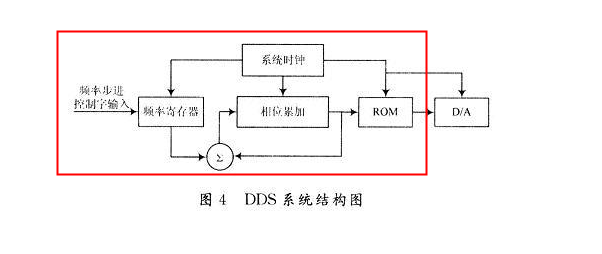

DDS波形发生器原理

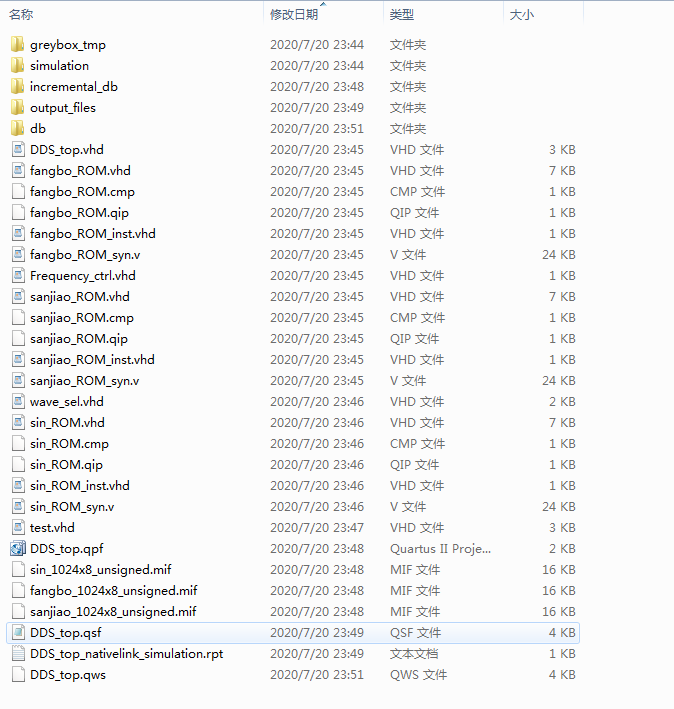

1. 工程文件

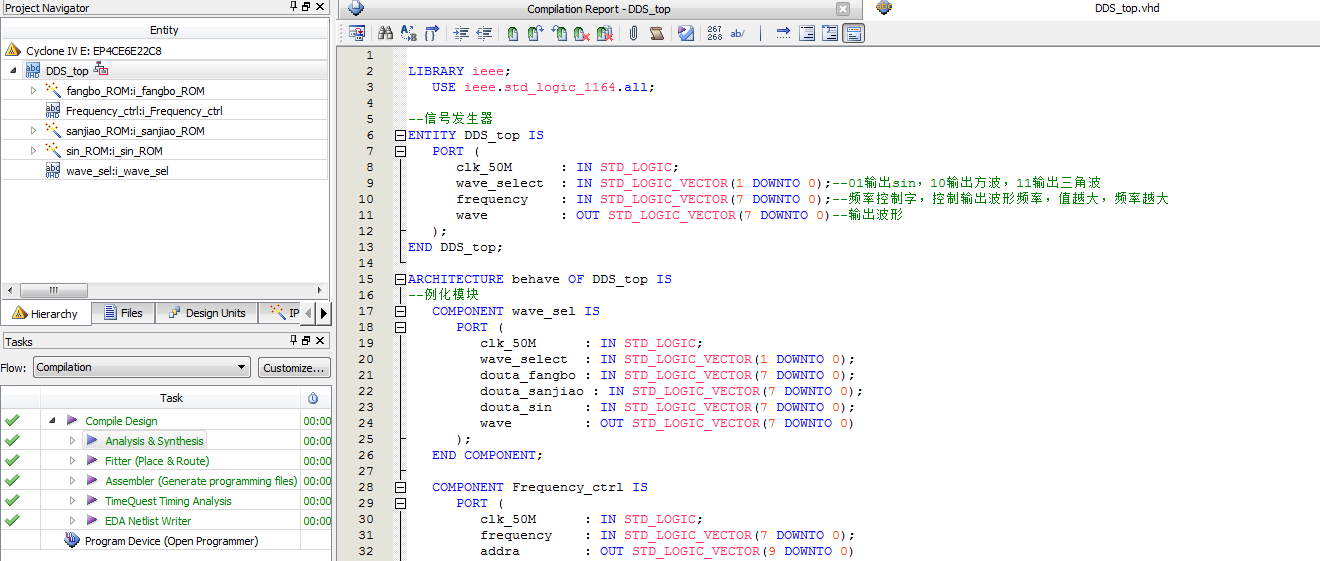

2. 程序文件

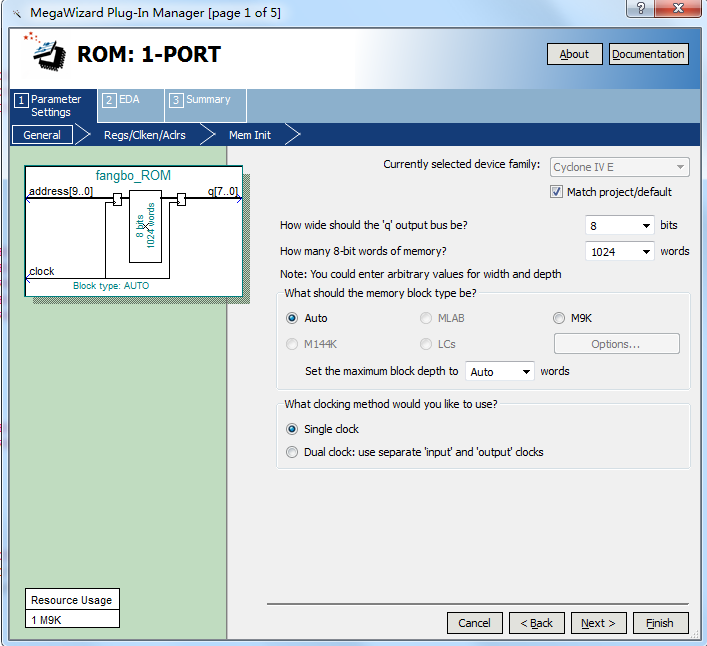

ROM IP核

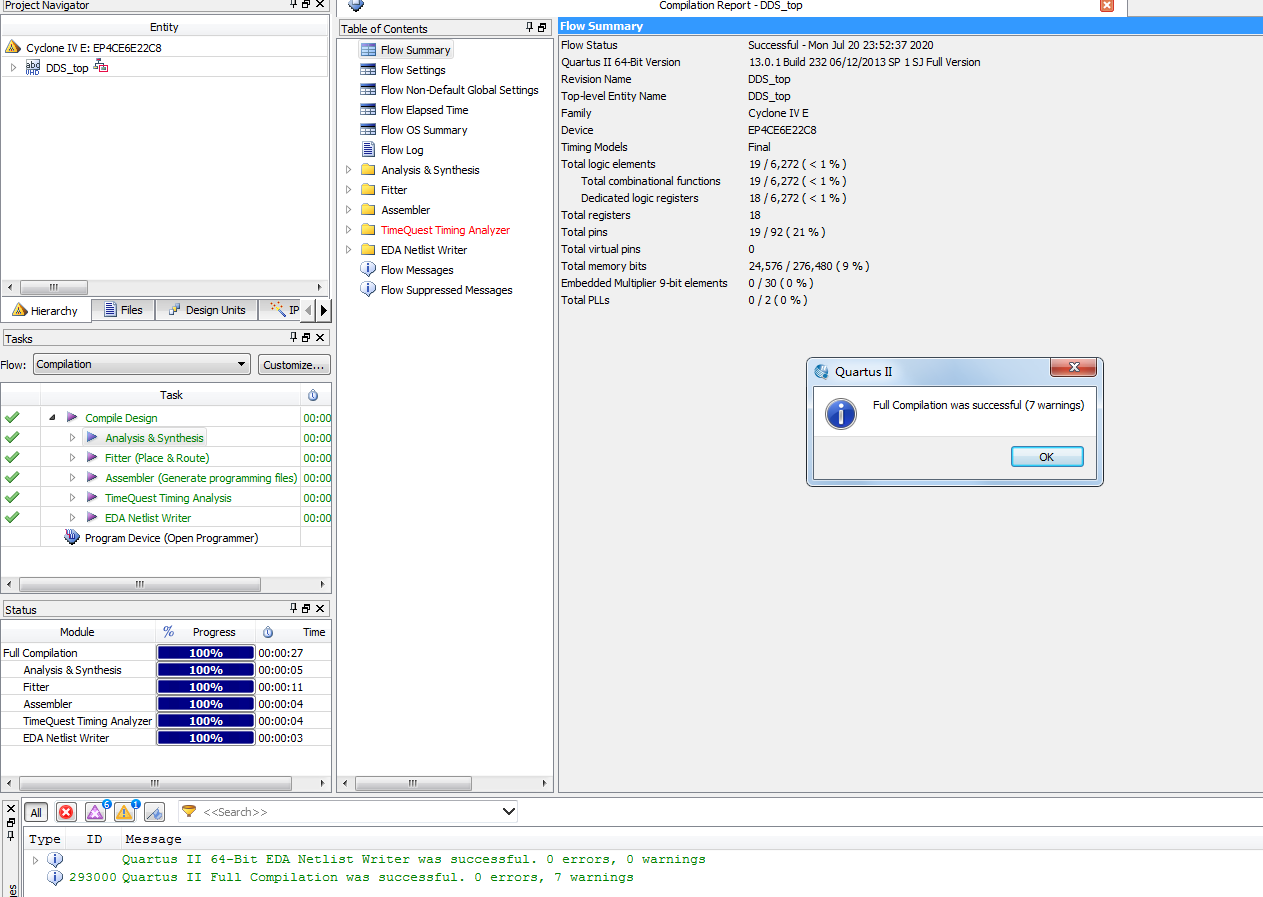

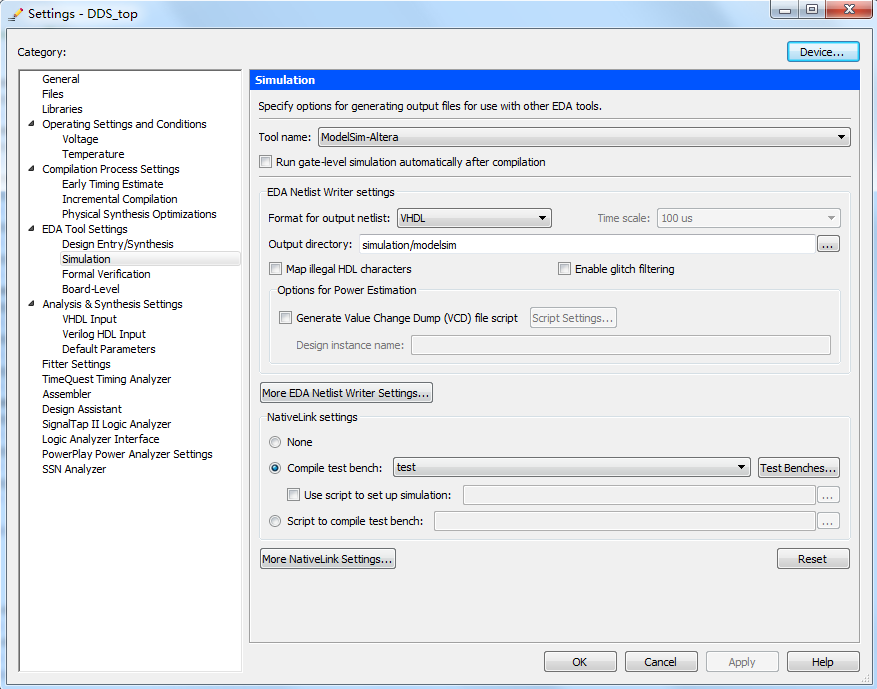

3. 程序编译

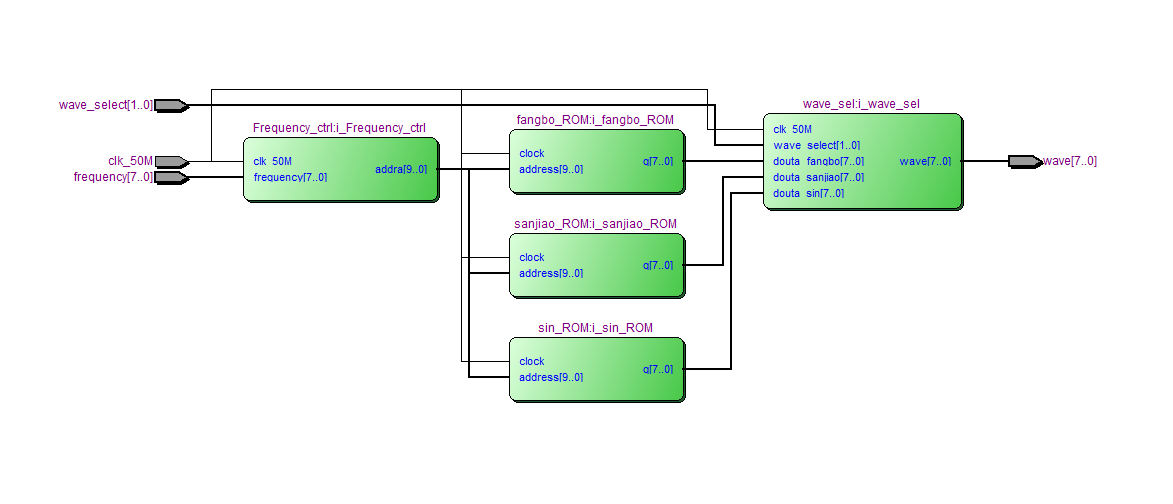

4. RTL图

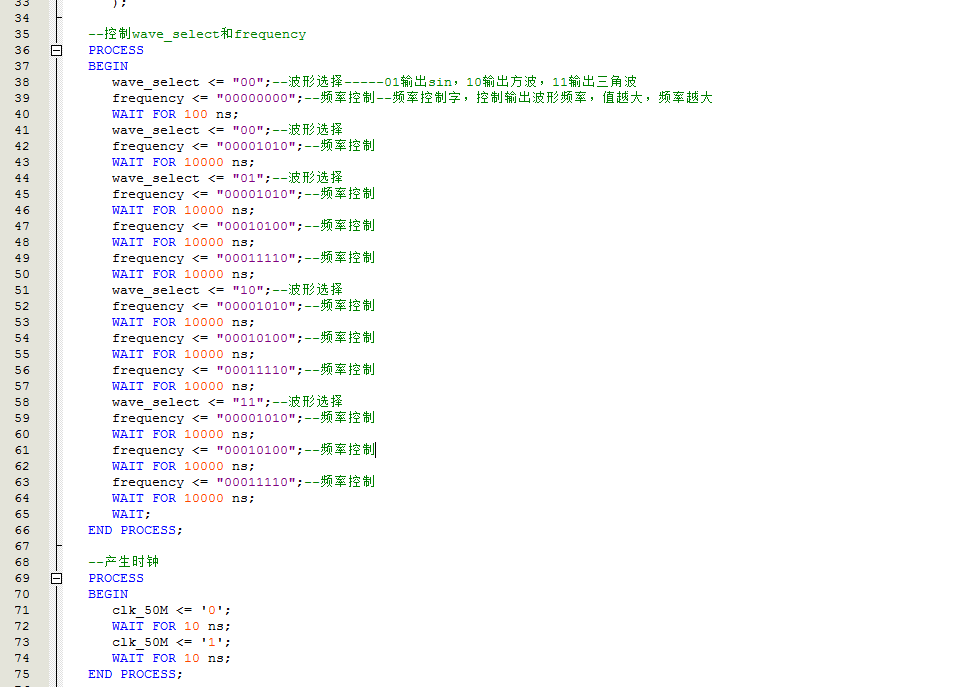

5. Testbench

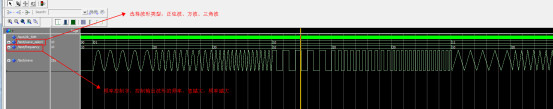

6. 仿真图

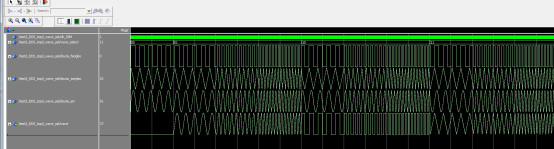

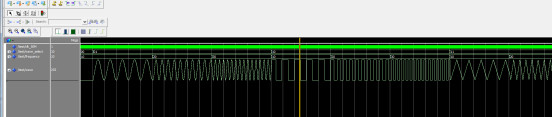

整体仿真图

相位累加器模块

波形选择模块

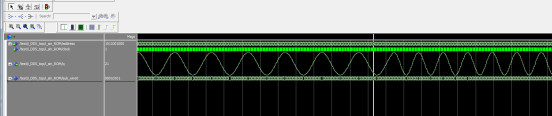

正弦波ROM

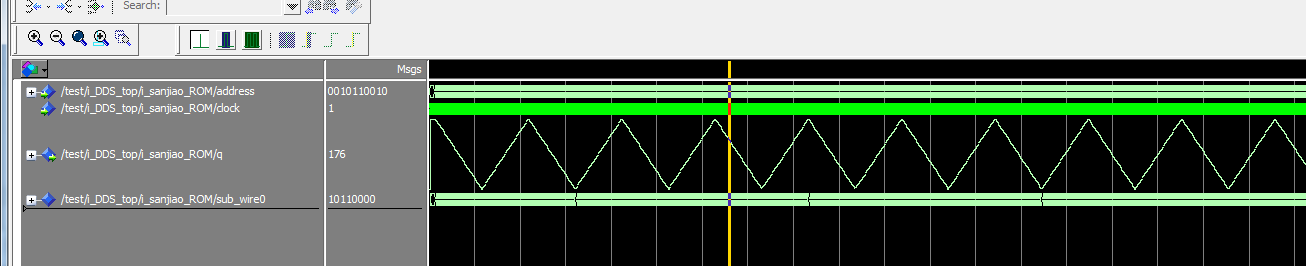

三角波ROM

方波ROM

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--信号发生器
ENTITY DDS_top IS
   PORT (
      clk_50M      : IN STD_LOGIC;
      wave_select  : IN STD_LOGIC_VECTOR(1 DOWNTO 0);--01输出sin，10输出方波，11输出三角波
      frequency    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--频率控制字，控制输出波形频率，值越大，频率越大
      wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出波形
   );
END DDS_top;
ARCHITECTURE behave OF DDS_top IS
--例化模块
   COMPONENT wave_sel IS
      PORT (
         clk_50M      : IN STD_LOGIC;
         wave_select  : IN STD_LOGIC_VECTOR(1 DOWNTO 0);
         douta_fangbo : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         douta_sanjiao : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         douta_sin    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;

   COMPONENT Frequency_ctrl IS
      PORT (
         clk_50M      : IN STD_LOGIC;
         frequency    : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         addra        : OUT STD_LOGIC_VECTOR(9 DOWNTO 0)
      );
   END COMPONENT;
COMPONENT sin_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (9 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
COMPONENT fangbo_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (9 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;
COMPONENT sanjiao_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (9 DOWNTO 0);
clock: IN STD_LOGIC  := '1';
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;

   SIGNAL addra         : STD_LOGIC_VECTOR(9 DOWNTO 0);
   SIGNAL douta_fangbo  : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL douta_sanjiao : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL douta_sin     : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN

   --方波ROM
   i_fangbo_ROM : fangbo_ROM
      PORT MAP (
         clock   => clk_50M,
         address  => addra,
         q  => douta_fangbo
      );


   --三角波ROM
   i_sanjiao_ROM : sanjiao_ROM
      PORT MAP (
         clock   => clk_50M,
         address  => addra,
         q  => douta_sanjiao
      );


   --sin波ROM
   i_sin_ROM : sin_ROM
      PORT MAP (
         clock   => clk_50M,
         address  => addra,
         q  => douta_sin
      );


   --相位累加器
   i_Frequency_ctrl : Frequency_ctrl
      PORT MAP (
         clk_50M    => clk_50M,
         frequency  => frequency,--频率控制字
         addra      => addra--输出地址
      );


   --波形选择控制
   i_wave_sel : wave_sel
      PORT MAP (
         clk_50M        => clk_50M,
         wave_select    => wave_select,--01输出sin，10输出方波，11输出三角波
         douta_fangbo   => douta_fangbo,--方波
         douta_sanjiao  => douta_sanjiao,--三角
         douta_sin      => douta_sin,--正弦
         wave           => wave--输出波形
      );

END behave;
