基于FPGA的数字电子钟设计Verilog代码Quartus仿真

名称：基于FPGA的数字电子钟设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

设计要求

基于模块化的设计思想,采用 Verilog HDL语言设计一个能进行时、分、秒计时的二十四小时制的数字电子钟,并具有整点报时功能。采用数码管进

行时间显示,要求显示格式为:小时-分钟-秒钟

在EDA软件中完成数字电子钟的源代码设计,并进行仿真,仿真结果要能够体现出时、分、秒各自的跳变过程,并且能够给出整点报时控制信号的变

1、独立完成设计任务

2、详细阐述设计方案,绘制系统设计框图;

3、详细阐述系统调试方案,编写测试文件并进行仿真

4、撰写设计报告。详细阐述设计思想、指标论证、方案确定、结果分析等内容,并对所完成的设计做出总结和评价,对设计过程中遇到的问题及解

决方案进行记录并分析。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

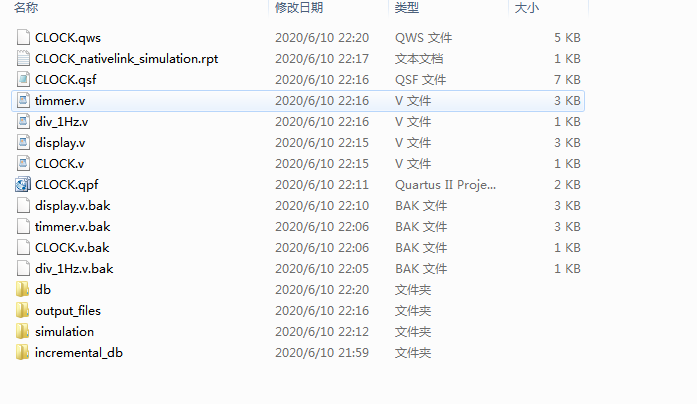

1. 工程文件

2. 程序文件

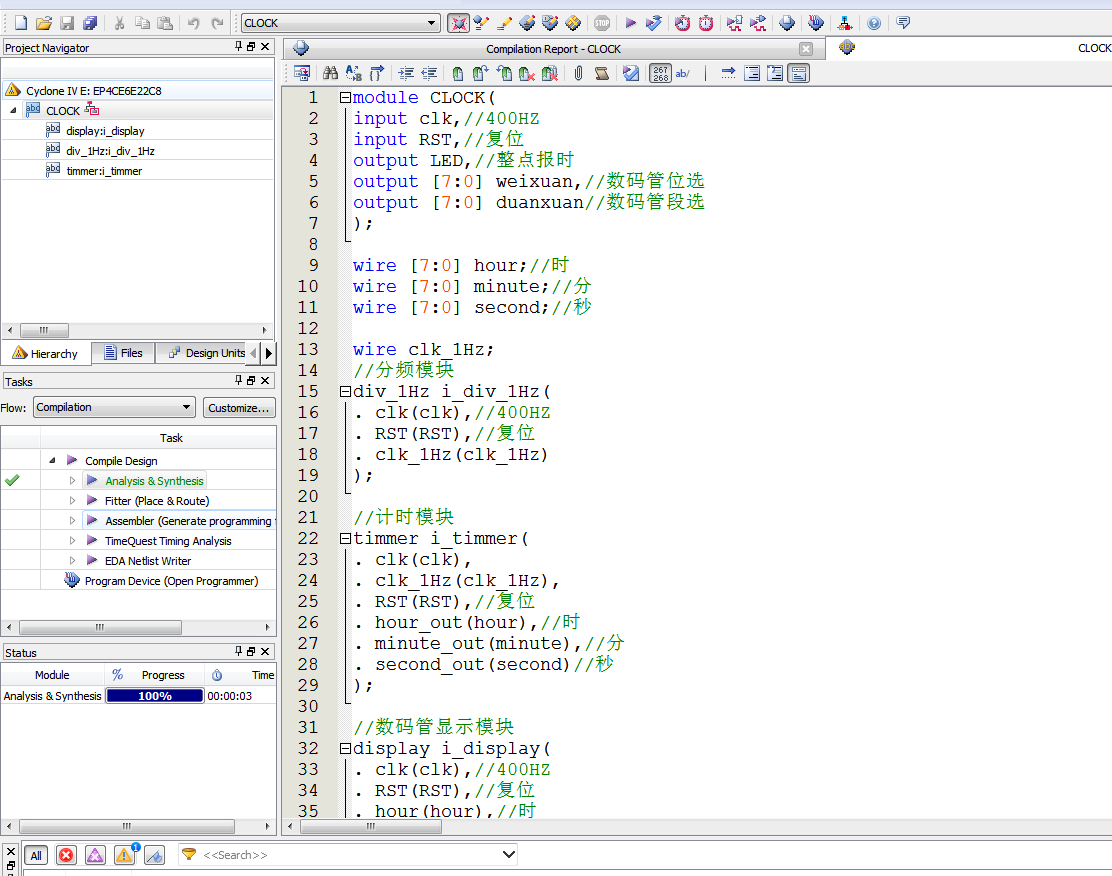

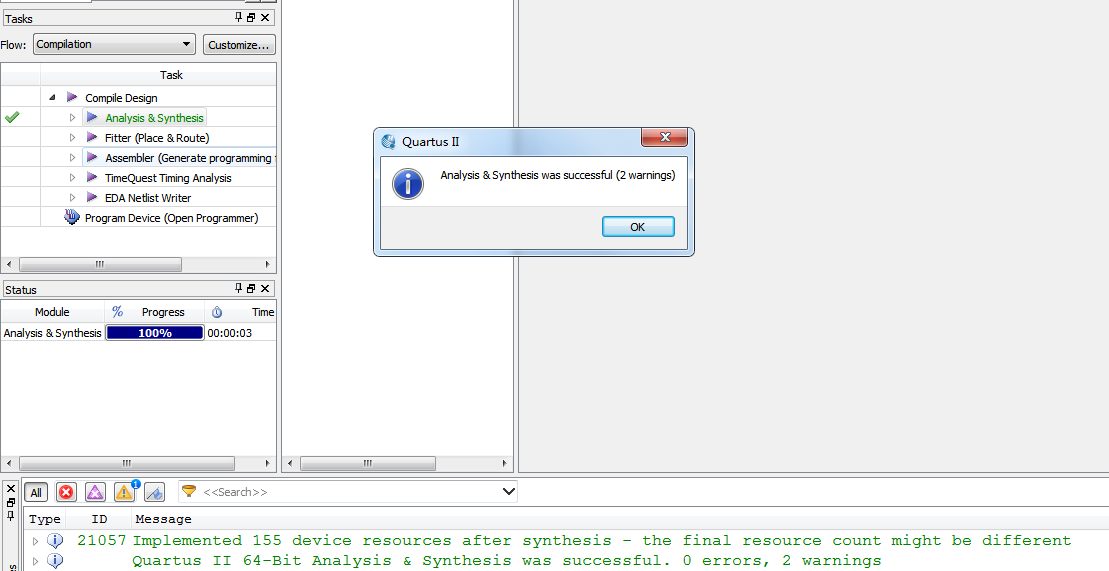

3. 程序编译

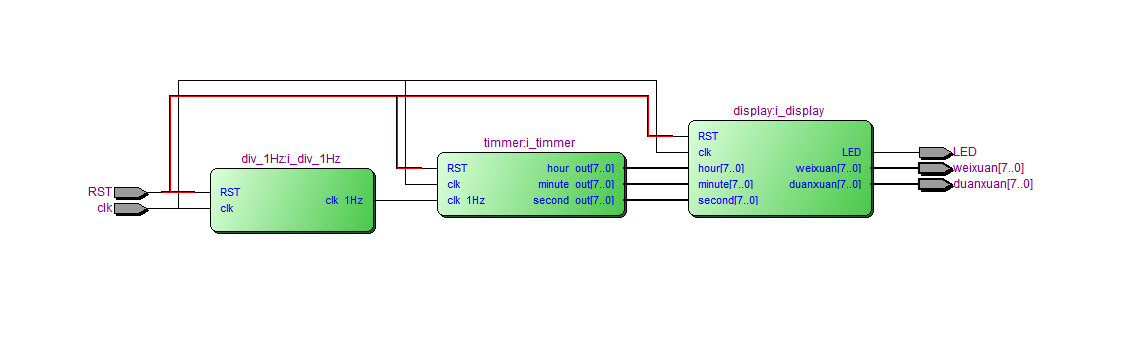

4. RTL图

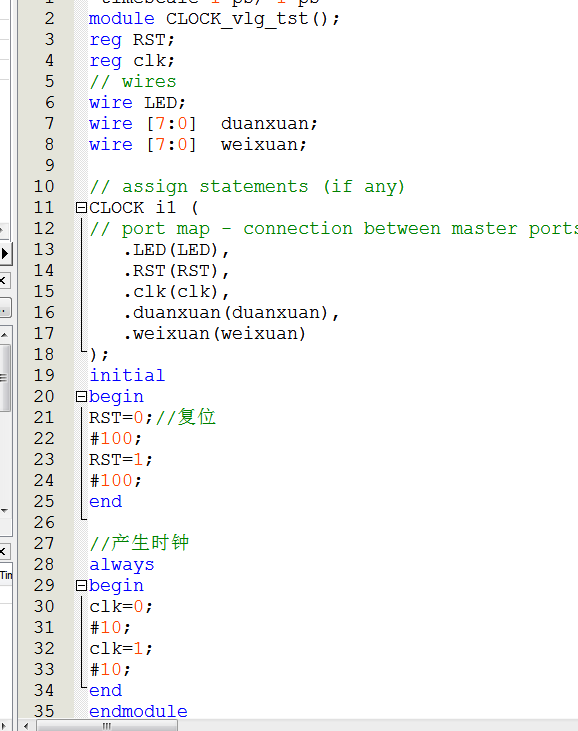

5. testbench

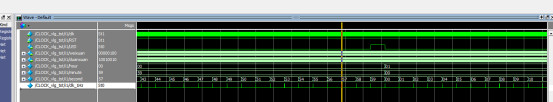

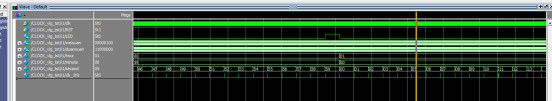

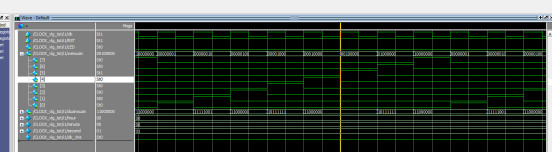

6. 仿真图

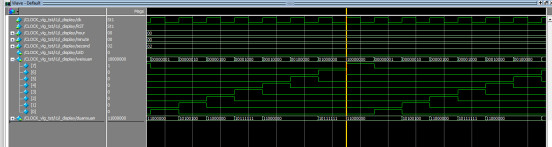

数码管显示模块

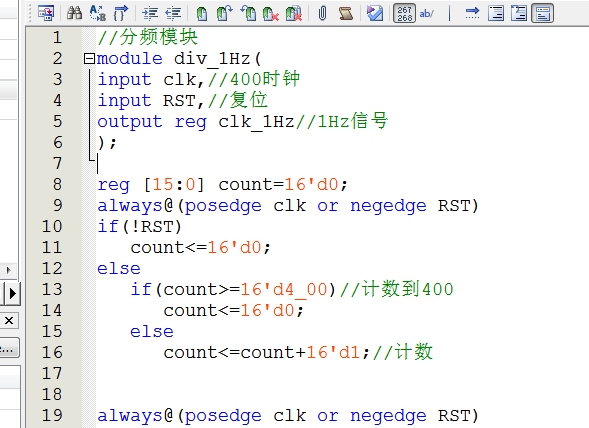

分频模块

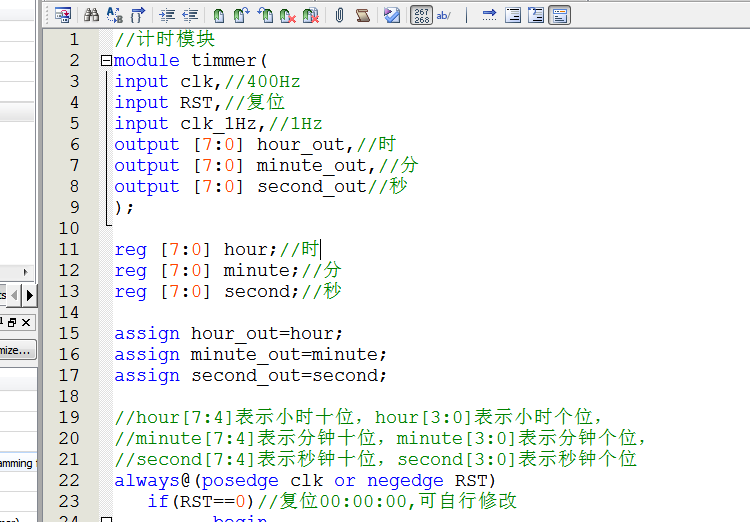

计时模块

部分代码展示:

module CLOCK(
input clk,//400HZ
input RST,//复位
output LED,//整点报时
output [7:0] weixuan,//数码管位选
output [7:0] duanxuan//数码管段选
);
wire [7:0] hour;//时
wire [7:0] minute;//分
wire [7:0] second;//秒
wire clk_1Hz;
//分频模块
div_1Hz i_div_1Hz(
. clk(clk),//400HZ
. RST(RST),//复位
. clk_1Hz(clk_1Hz)
);
//计时模块
timmer i_timmer(
. clk(clk),
. clk_1Hz(clk_1Hz),
. RST(RST),//复位
. hour_out(hour),//时
. minute_out(minute),//分
. second_out(second)//秒
);
//数码管显示模块
display i_display(
. clk(clk),//400HZ
. RST(RST),//复位
. hour(hour),//时
. minute(minute),//分
. second(second),//秒
. LED(LED),
. weixuan(weixuan),//数码管位选
. duanxuan(duanxuan)//数码管段选
);
endmodule
