基于FPGA的任意进制计数器VHDL代码Quartus仿真

名称：基于FPGA的任意进制计数器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

利用VHDL语言,实现0~9901任意进制8421BCD数译码显示电路,并将计数器输出的8421BCD进行共阳数码管显示,要求

1、计数器具有步置数功能、异步清零功能，用VHDL实现计数逻辑，并阐述设计原理，给出关键block diagram设计框图

2、8421BCD码7段译码部分可以参见74LS48功能,用VHDL实现译码逻辑,并阐述设计原理,给出关键 Block .diagram设计框图

3、译码输出后驱动的数码管为共阳级数码管,阐述电路原理,给出相应编码方式

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

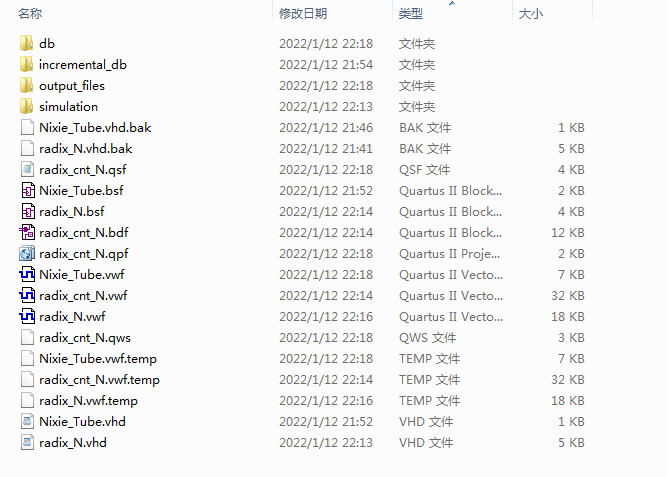

1. 工程文件

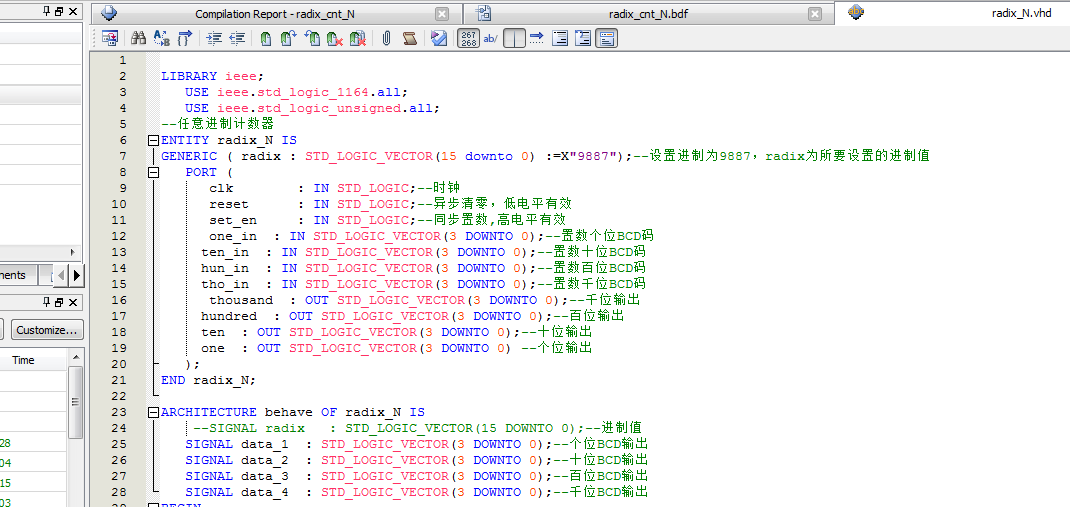

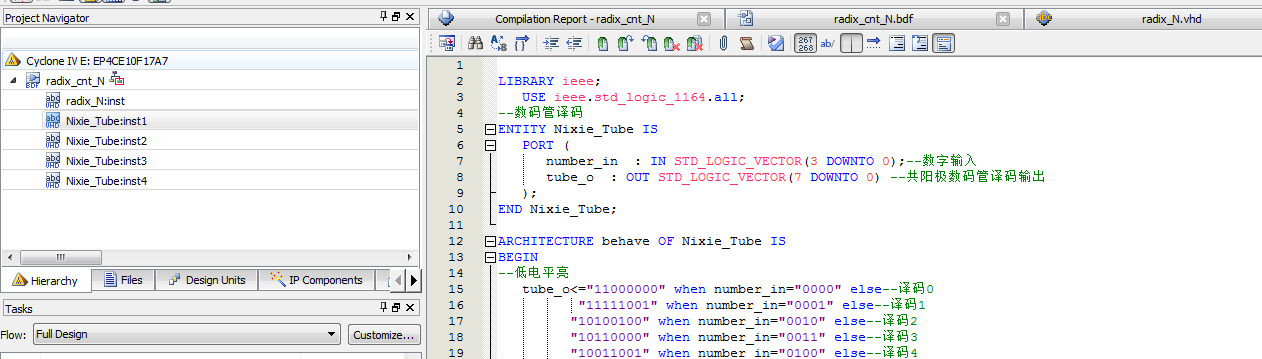

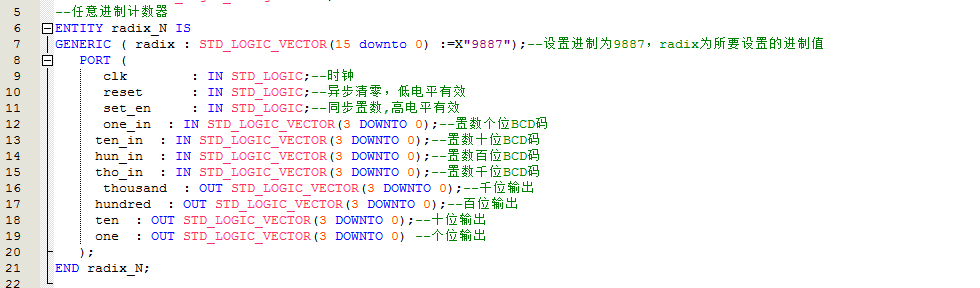

2. 程序文件

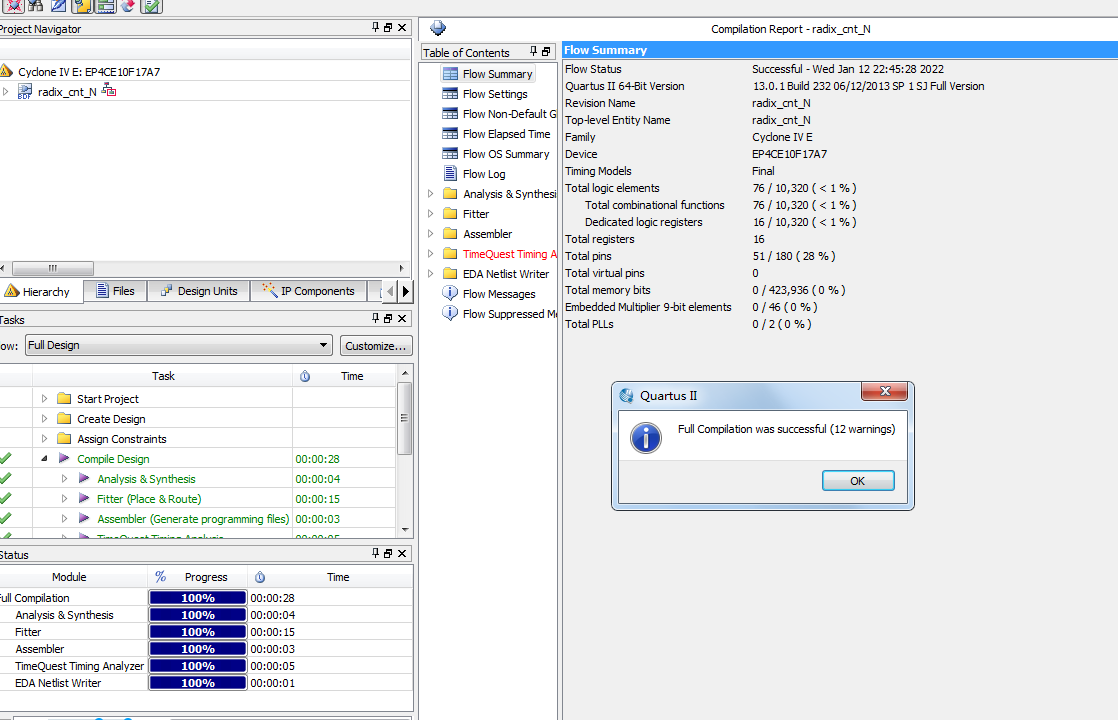

3. 程序编译

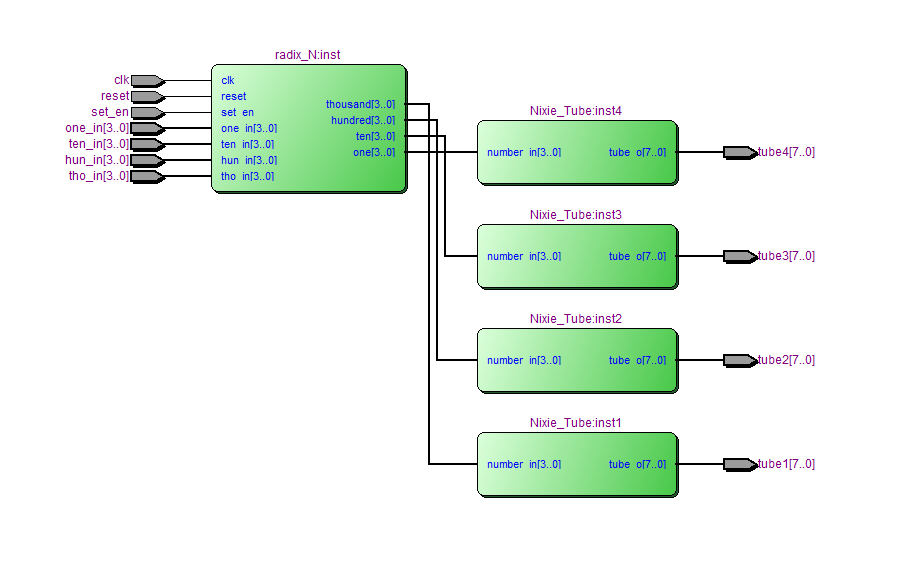

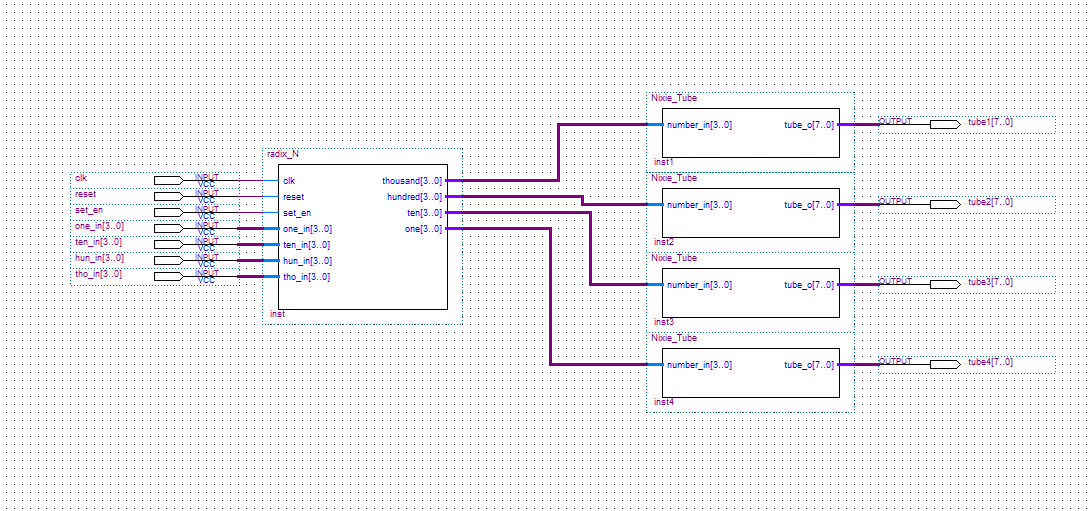

4. RTL图

5. 仿真图

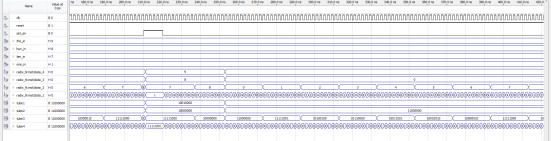

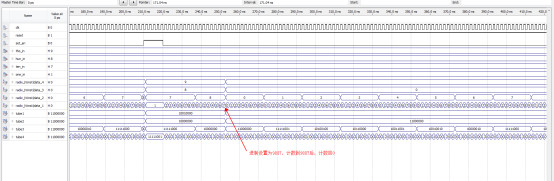

整体仿真图

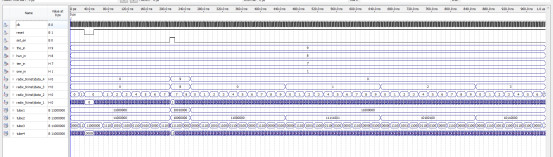

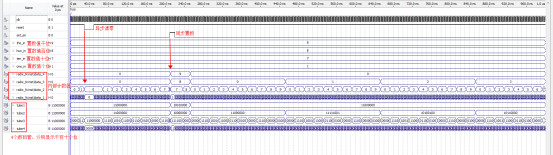

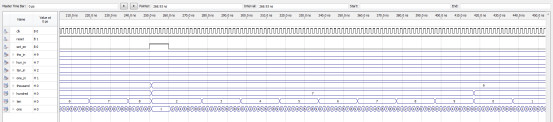

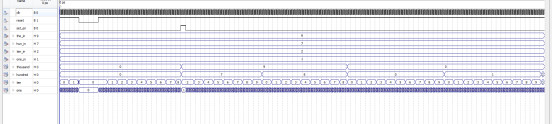

任意进制计数模块仿真图

数码管译码模块仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--任意进制计数器
ENTITY radix_N IS
GENERIC ( radix : STD_LOGIC_VECTOR(15 downto 0) :=X"9887");--设置进制为9887，radix为所要设置的进制值
   PORT (
      clk        : IN STD_LOGIC;--时钟
      reset      : IN STD_LOGIC;--异步清零，低电平有效
      set_en     : IN STD_LOGIC;--同步置数,高电平有效
      one_in  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--置数个位BCD码
  ten_in  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--置数十位BCD码
  hun_in  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--置数百位BCD码
  tho_in  : IN STD_LOGIC_VECTOR(3 DOWNTO 0);--置数千位BCD码
      thousand  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--千位输出
  hundred  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--百位输出
  ten  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--十位输出
  one  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0) --个位输出
   );
END radix_N;
ARCHITECTURE behave OF radix_N IS
SIGNAL data_1  : STD_LOGIC_VECTOR(3 DOWNTO 0);--个位BCD输出
SIGNAL data_2  : STD_LOGIC_VECTOR(3 DOWNTO 0);--十位BCD输出
SIGNAL data_3  : STD_LOGIC_VECTOR(3 DOWNTO 0);--百位BCD输出
SIGNAL data_4  : STD_LOGIC_VECTOR(3 DOWNTO 0);--千位BCD输出
BEGIN
--个位控制
   PROCESS (clk, reset)
   BEGIN
      IF (reset = '0') THEN--异步清零
            data_1 <= "0000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (set_en = '1') THEN--同步置数
            data_1 <= one_in;
         ELSIF ((data_4 & data_3 & data_2 & data_1) >= radix) THEN--判断是否计数到设置的进制
            data_1 <= "0000";
