基于FPGA的占空比检测功能VHDL代码Quartus仿真

名称：基于FPGA的占空比检测功能VHDL代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

FPGA实现功能

(1)比较电路输出的方波信号输入到FPGA,方波信号的频率范围是

100Hz~5kHz,占空比范围5%~95%

(2)使用硬件描述语言对FPGA编程,设计数字电路实现对输入的方波信号

进行占空比范围判断并显示判断结果,电路的顶层实体参考如图5所示;

                图5顶层实体参考

(3)当方波占空比范围在5%~25%时,电路输出“00”;当方波占空比范围在

26%~50%时,电路输出“01”;当方波占空比范围在51%~75%时,电路输出“10”;当方波占空比范围在76%95%时,电路输出“11”;

(4)每当输入信号的方波上升沿到来时,输岀占空比范围判断结果(此结果为方波上一个周期的占空比判断结果),参考时序图如图6所示。

                图6参考时序图

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

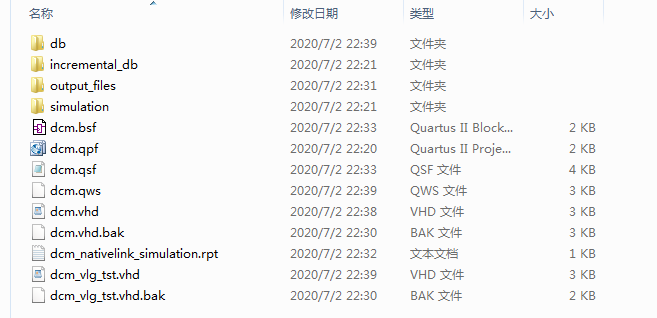

1. 工程文件

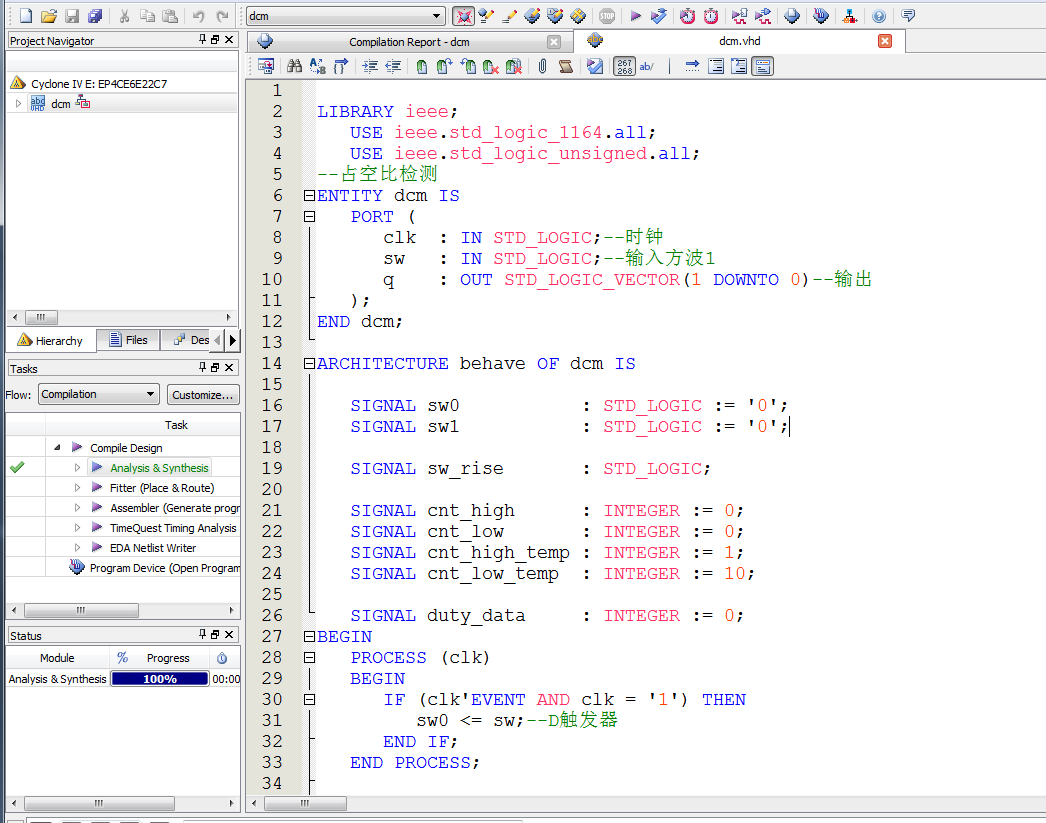

2. 程序文件

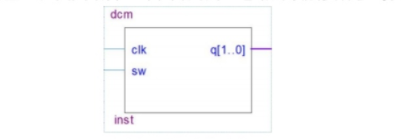

端口图

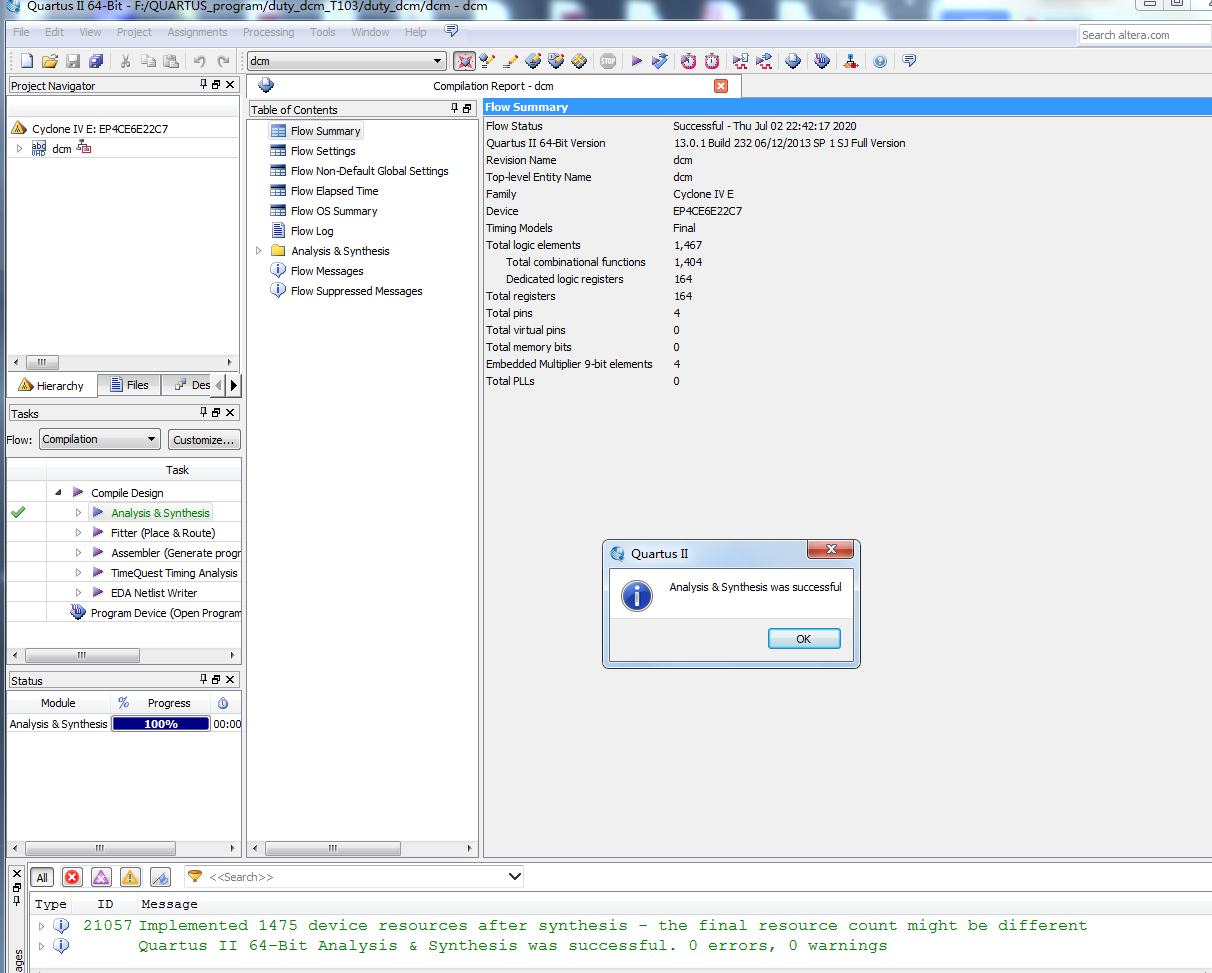

3. 程序编译

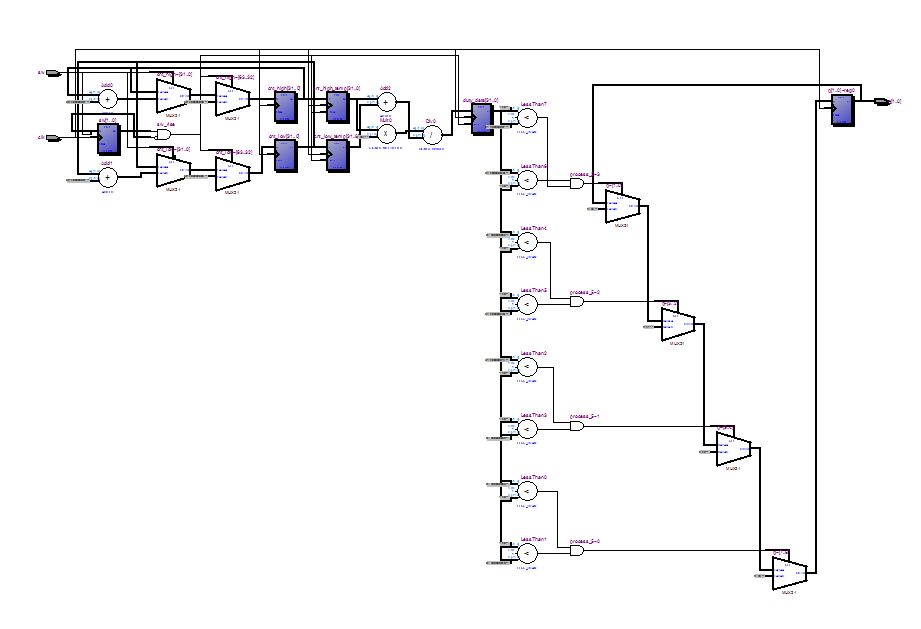

4. RTL图

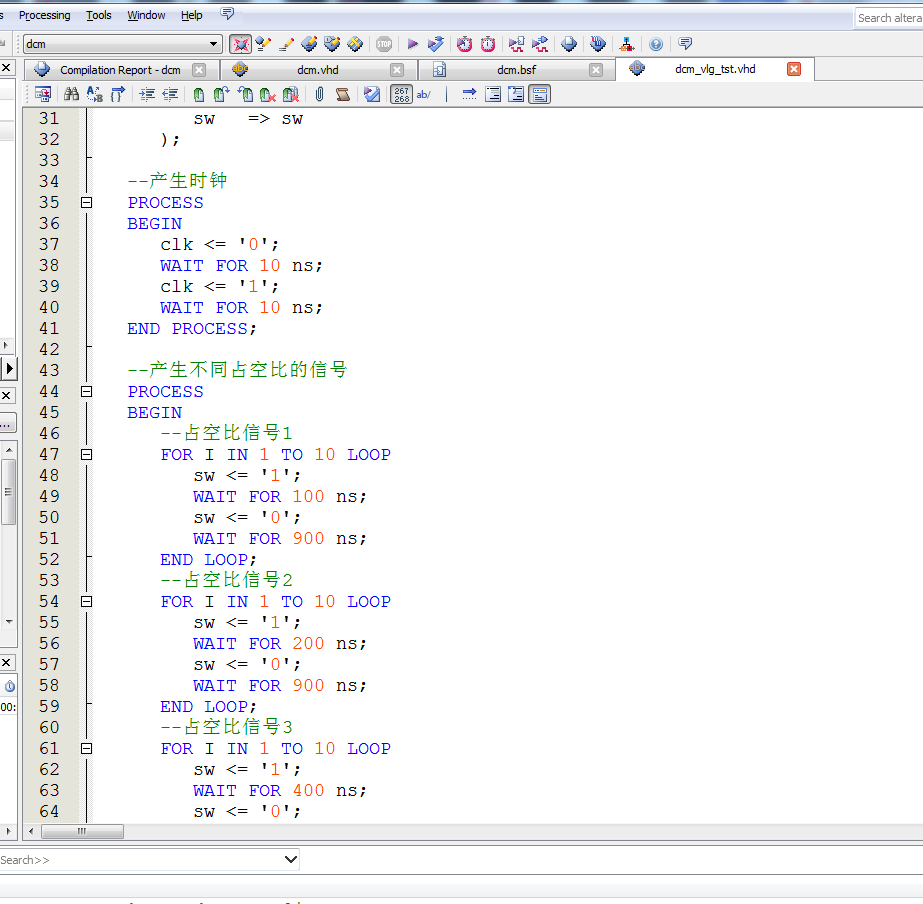

5. Testbench

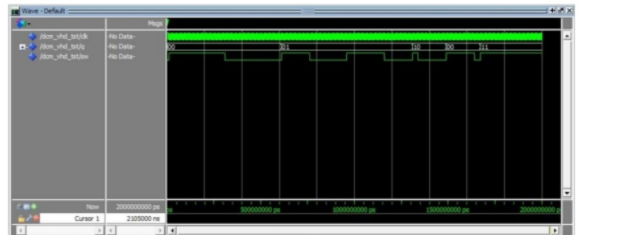

6. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--占空比检测
ENTITY dcm IS
   PORT (
      clk  : IN STD_LOGIC;--时钟
      sw   : IN STD_LOGIC;--输入方波1
      q    : OUT STD_LOGIC_VECTOR(1 DOWNTO 0)--输出
   );
END dcm;
ARCHITECTURE behave OF dcm IS

   SIGNAL sw0           : STD_LOGIC := '0';
   SIGNAL sw1           : STD_LOGIC := '0';

   SIGNAL sw_rise       : STD_LOGIC;

   SIGNAL cnt_high      : INTEGER := 0;
   SIGNAL cnt_low       : INTEGER := 0;
   SIGNAL cnt_high_temp : INTEGER := 1;
   SIGNAL cnt_low_temp  : INTEGER := 10;

   SIGNAL duty_data     : INTEGER := 0;
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         sw0 <= sw;--D触发器
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         sw1 <= sw0;--D触发器
      END IF;
   END PROCESS;

   sw_rise <= sw0 AND NOT(sw1);--得到方波的上升沿信号
   PROCESS (clk)
   BEGIN
