基于FPGA的电梯请求显示系统Verilog代码Quartus仿真

名称：基于FPGA的电梯请求显示系统Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

(1)按键S1为一楼上行请求按狃,按键S2为二楼上行请求按狃,按键S3为三楼上行清求按钮,按键S4为四接上行请求按扭,按键S5为五楼上行请求按扭,按键S6为六楼上行请求按;拨动开关K2为二楼下行请求按扭,拨动开关k3为三楼下行请求按,拔动开关K4为四楼下行请求按钮,拨动开关K5为五楼下行诗求按,拨动开关k6为六楼下行请求按钮,拨动开关K7为七楼下行请求按扭;七段数码管显示当前电梯所在楼层数字(初始为4);每次只有一个有效请求(不用考虑优先级):当请求发出后,比较请求接层和当前楼层数值,数码管按照电梯每秒升或降一层(1HZ)进行数值变换,直到显示楼层与请求接层相等后停止,同时绿灯闪烁三次(4HZ)

(2)外部输入脉冲信号频平为1mhZ

(3)扩展要求:1、按键S1按键消抖:2、在电梯运行过程中可以有多个有效请求,优化电梯响应顺序

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 工程文件

2. 程序文件

3. 程序编译

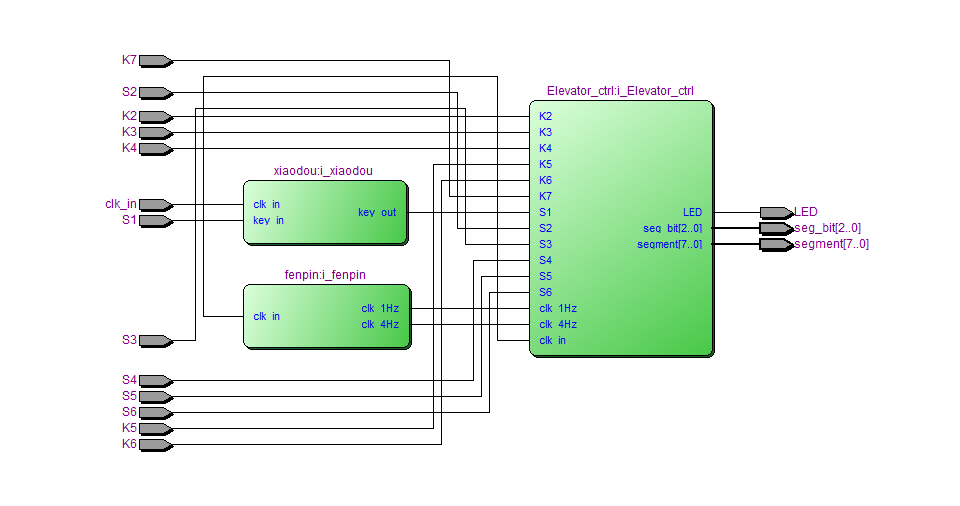

4. RTL图

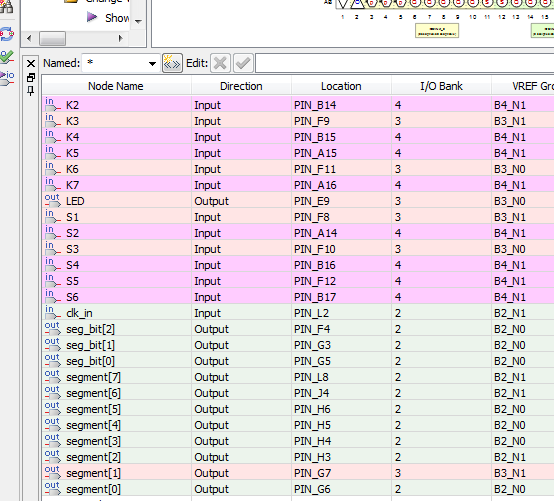

5. 管脚分配

6. 仿真文件

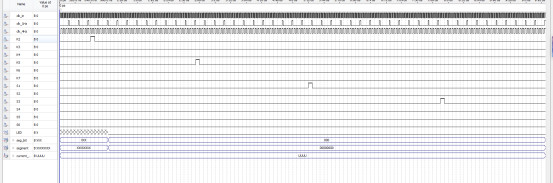

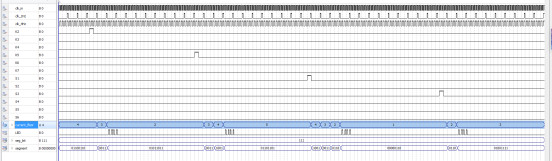

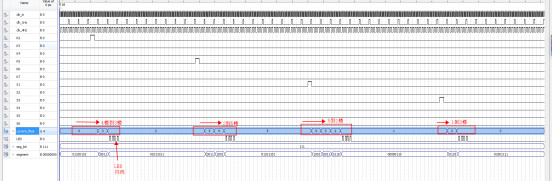

7. 仿真图

部分代码展示:

//电梯
module Elevator(
input clk_in,//1MHz
input S1,S2,S3,S4,S5,S6,//上行请求按键
input K2,K3,K4,K5,K6,K7,//下行请求按键
output LED,//green led
output [2:0] seg_bit,//数码管位选
output [7:0] segment//数码管段选
);
wire clk_1Hz;//1Hz时钟使能
wire clk_4Hz;//4Hz信号
wire S1_xiaodou;//消抖S1
//分频模块
fenpin i_fenpin(
. clk_in(clk_in),//1MHz
. clk_1Hz(clk_1Hz),//1Hz时钟使能
. clk_4Hz(clk_4Hz)//4Hz信号
);
//消抖
xiaodou i_xiaodou(
. clk_in(clk_in),//1MHz
. key_in(S1),//输入
. key_out(S1_xiaodou)//消抖后按键
);
//控制模块
Elevator_ctrl i_Elevator_ctrl(
. clk_in(clk_in),//1MHz
. clk_1Hz(clk_1Hz),//1Hz时钟使能
. clk_4Hz(clk_4Hz),//4Hz信号
//请求按键
. S1(S1_xiaodou),//消抖S1
. S2(S2),
. S3(S3),
. S4(S4),
. S5(S5),
. S6(S6),
. K2(K2),
. K3(K3),
. K4(K4),
. K5(K5),
. K6(K6),
. K7(K7),
. LED(LED),
. seg_bit(seg_bit),//数码管位选
. segment(segment)//数码管段选
);
endmodule
