基于FPGA的电风扇控制器Verilog代码Quartus仿真

名称：基于FPGA的电风扇控制器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

电风扇控制器

设计任务及要求

运用 EDA SOPO实验开发系统设计一个基于FPGA的电风扇定时开关控制器,能实

现手动和自动模式之间的切换。要求

(1)Kl为电源开关

由电源开关控制电风扇的开关,即当K1为高电平“1”时,风扇工作:K1为低

电平“0”时,风扇停止工作

(2)K2为模式选择开关

用户可以选择工作模式,由模式切换开关实现手动或自动模式。K2为“0”时手

动工作,K2为“1”时自动工作

(3)K3为时间选择开关

自动模式时,由开关选择自动工作时间,K3为“0”时,工作时间为20分钟

K3为“1”时,工作时间为30分钟:工作时间结束时,风扇自动关闭。手动模式时

开关无效

(4)K4为风扇摇头选择开关

K4为“0”时,风扇不摇头,K4为“1”时,风扇摇头

5)四个数码管

在手动工作时,四个数码管显示“9999”,在自动工作时,左边两位显示总时间右边两位显示剩余时间

(6)发光二极管D1,D2

D1表示电风扇,电风扇工作时,输高电平,二极管亮,电风扇不工作时,输出

低电平,二极管不亮;D2是电风扇摇头指一灯,摇头时点亮

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

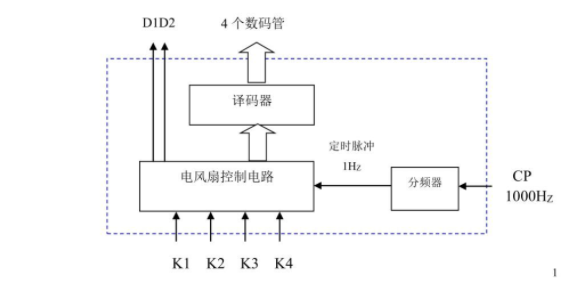

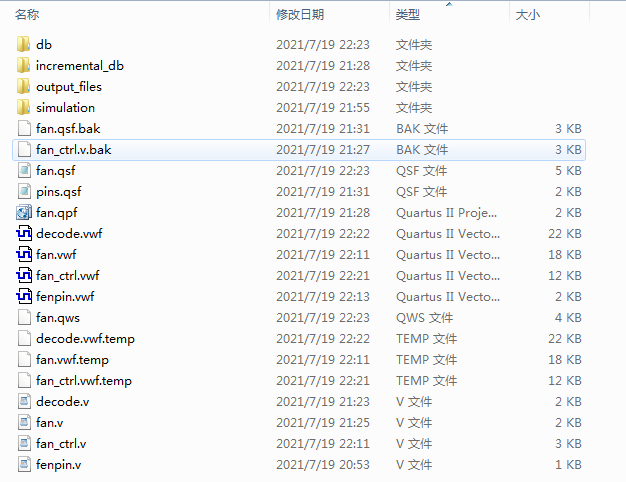

1. 工程文件

2. 程序文件

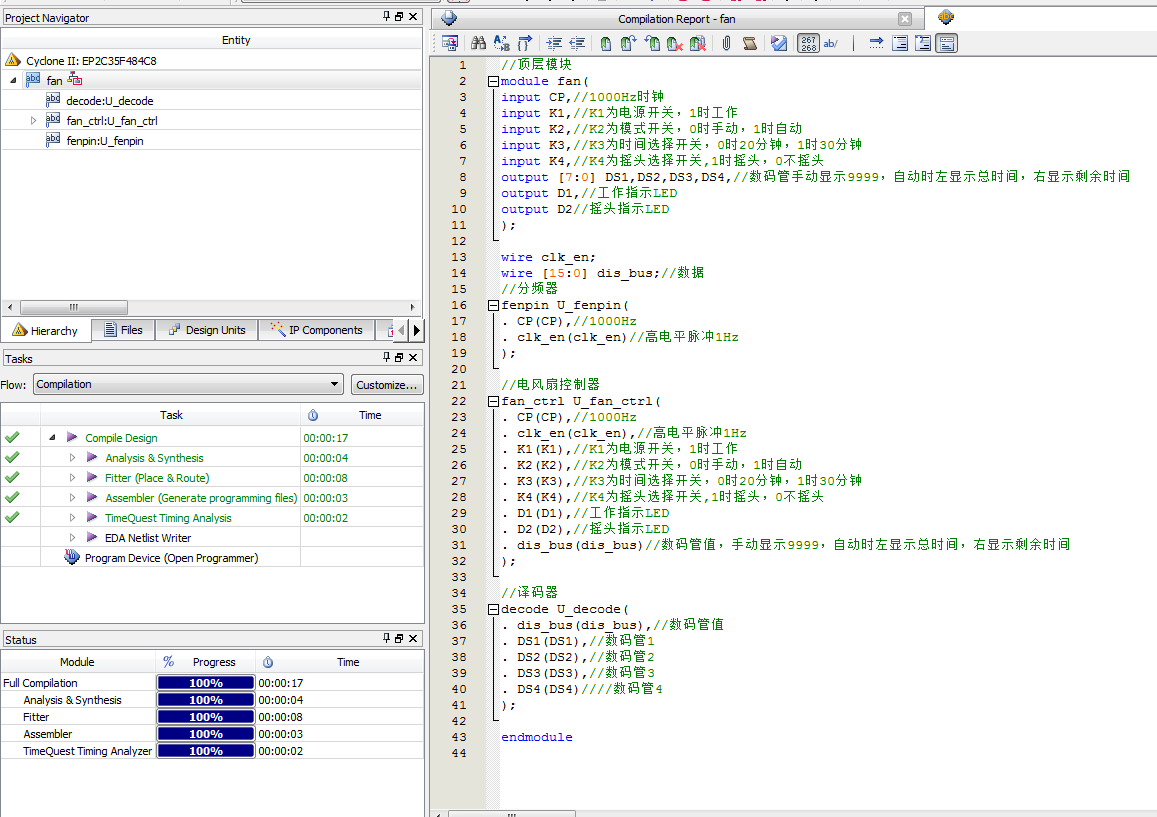

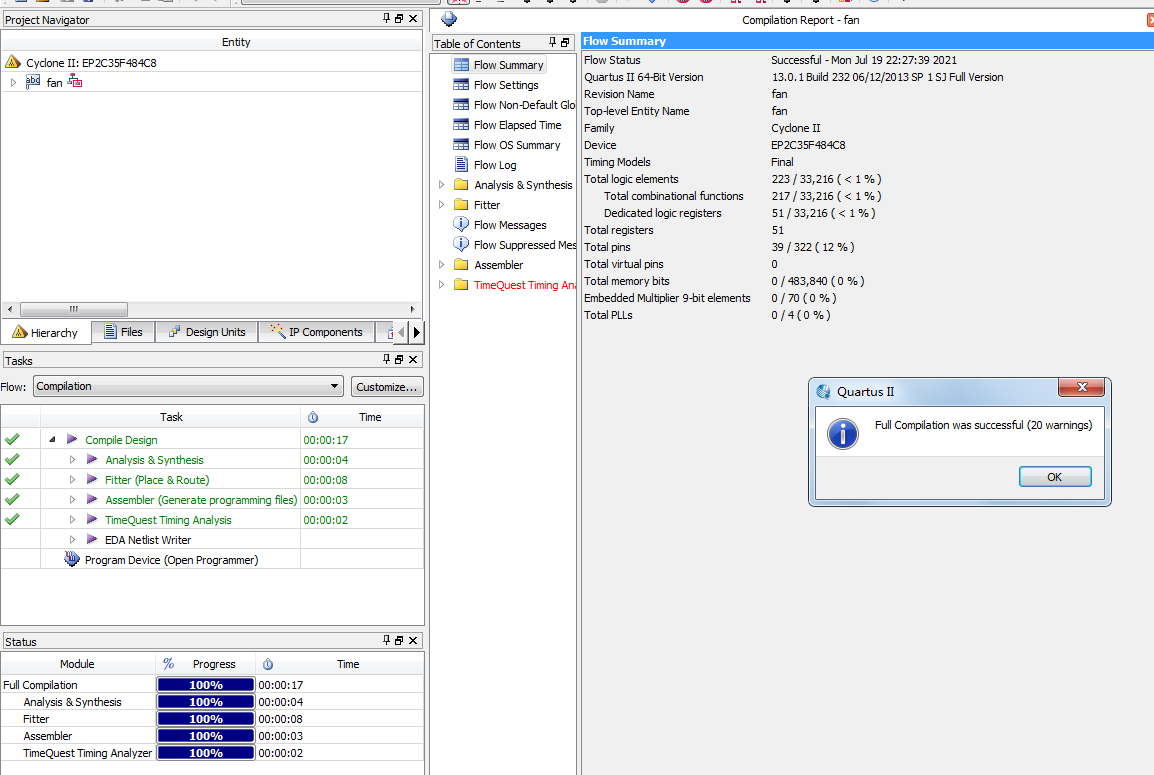

3. 程序编译

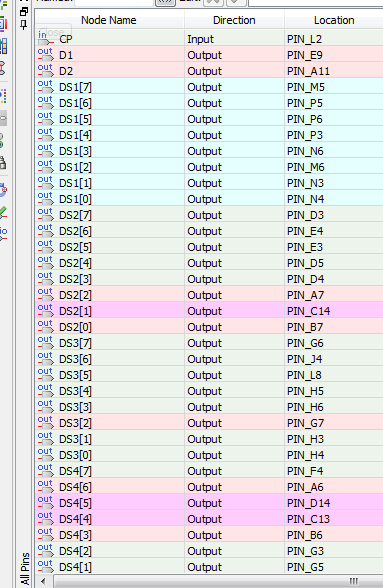

4. 管脚分配

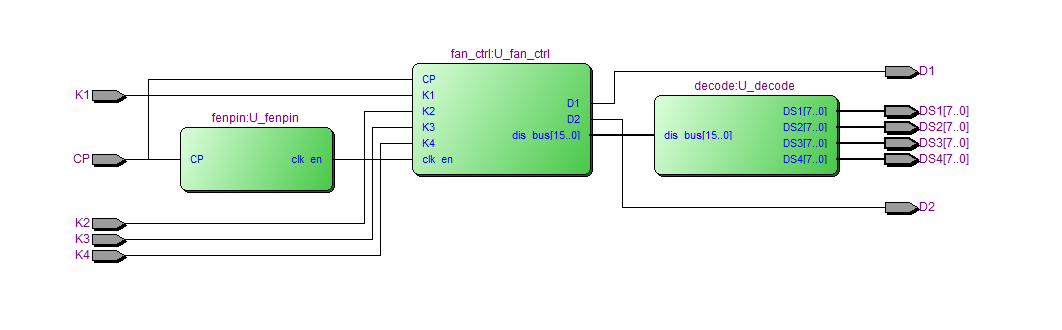

5. RTL图

6. 仿真图

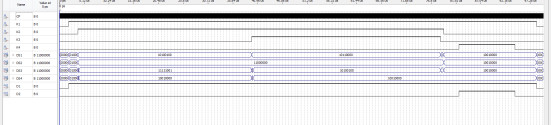

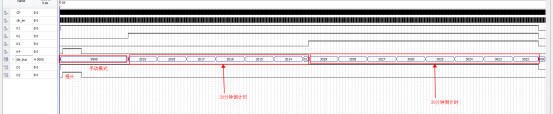

整体仿真图

分频器仿真图

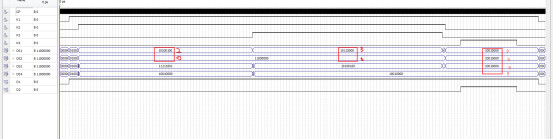

电风扇控制器仿真图

译码器仿真图

部分代码展示:

//顶层模块
module fan(
input CP,//1000Hz时钟
input K1,//K1为电源开关，1时工作
input K2,//K2为模式开关，0时手动，1时自动
input K3,//K3为时间选择开关，0时20分钟，1时30分钟
input K4,//K4为摇头选择开关,1时摇头，0不摇头
output [7:0] DS1,DS2,DS3,DS4,//数码管手动显示9999，自动时左显示总时间，右显示剩余时间
output D1,//工作指示LED
output D2//摇头指示LED
);
wire clk_en;
wire [15:0] dis_bus;//数据
//分频器
fenpin U_fenpin(
. CP(CP),//1000Hz
. clk_en(clk_en)//高电平脉冲1Hz
);
//电风扇控制器
fan_ctrl U_fan_ctrl(
. CP(CP),//1000Hz
. clk_en(clk_en),//高电平脉冲1Hz
. K1(K1),//K1为电源开关，1时工作
. K2(K2),//K2为模式开关，0时手动，1时自动
. K3(K3),//K3为时间选择开关，0时20分钟，1时30分钟
. K4(K4),//K4为摇头选择开关,1时摇头，0不摇头
. D1(D1),//工作指示LED
. D2(D2),//摇头指示LED
. dis_bus(dis_bus)//数码管值，手动显示9999，自动时左显示总时间，右显示剩余时间
);
//译码器
decode U_decode(
. dis_bus(dis_bus),//数码管值
. DS1(DS1),//数码管1
. DS2(DS2),//数码管2
. DS3(DS3),//数码管3
. DS4(DS4)////数码管4
);
endmodule
