基于FPGA的比较器设计VHDL代码Quartus仿真

名称：基于FPGA的比较器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

比较器设计。

对输入的三个三位二进制数进行比较，数码管显示相应的输入值，对三次输入的数进行比较，最后数码管显示比较得到的大值。启用最左边的三个LED灯，若第一个数大，LED0点亮并以1秒的频率闪烁，若第二个数大，LED1点亮并以1秒的频率闪烁，若第三个数大，LED2点亮并以1秒的频率闪烁

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

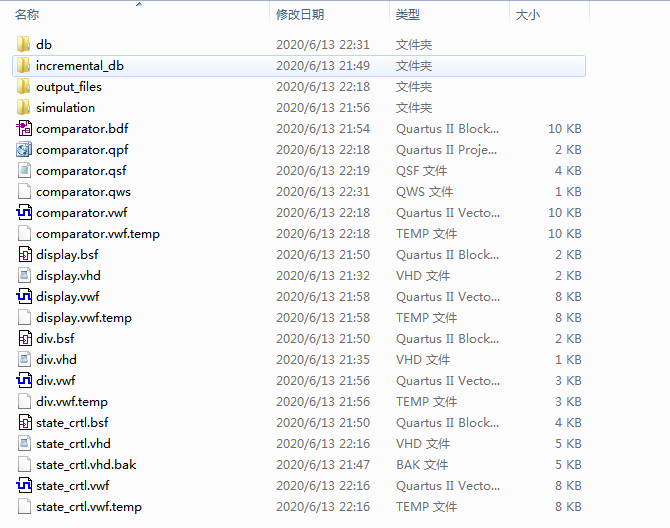

1. 工程文件

2. 程序文件

顶层原理图

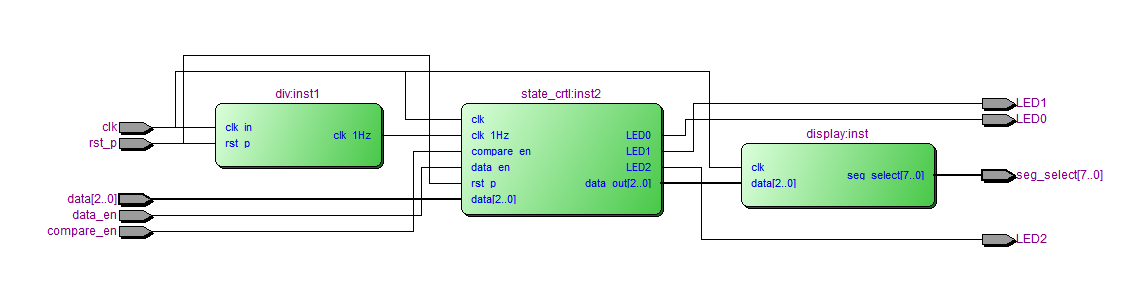

模块框图

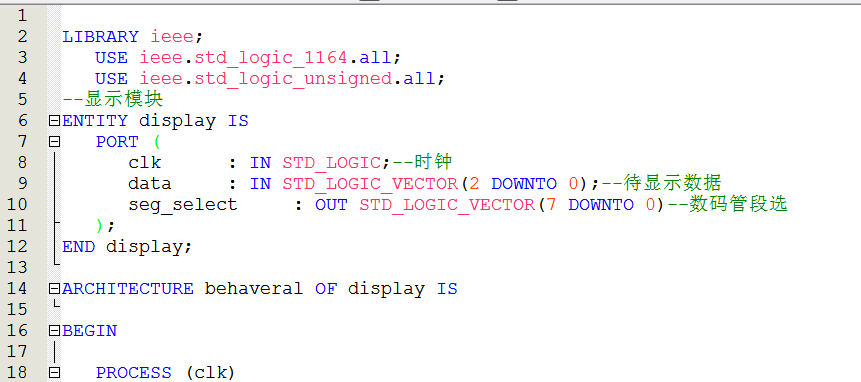

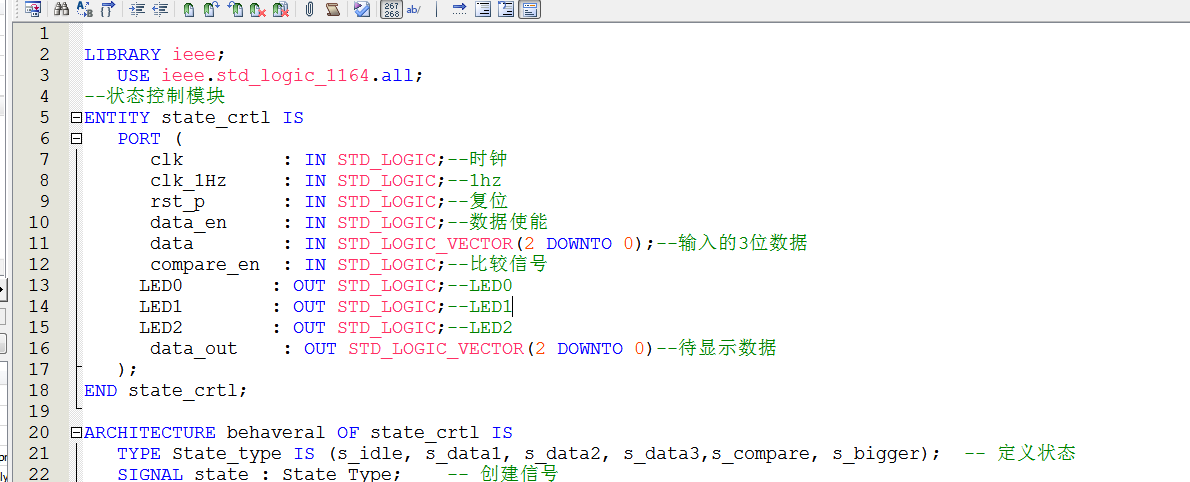

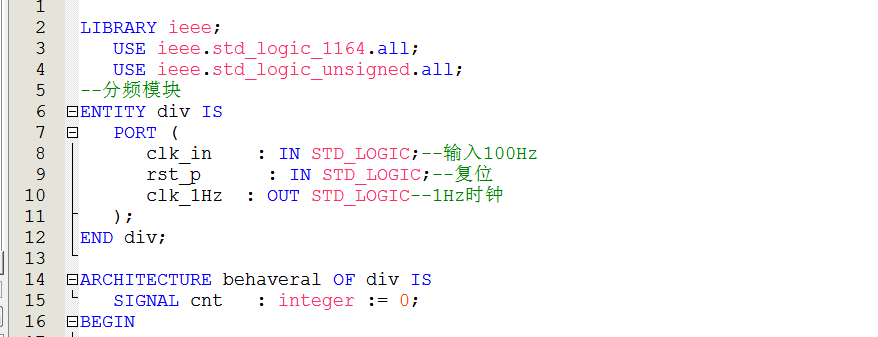

模块代码

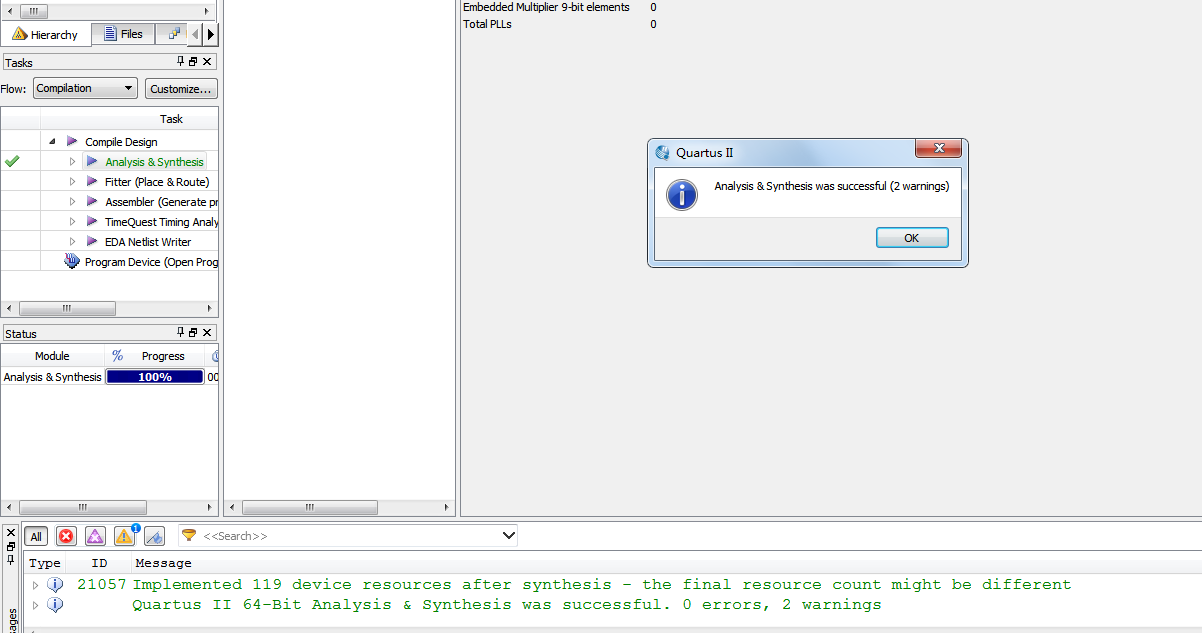

3. 程序编译

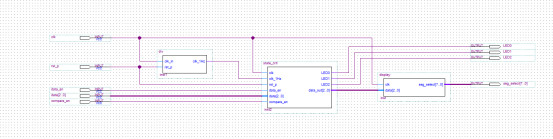

4. RTL图

5. 仿真

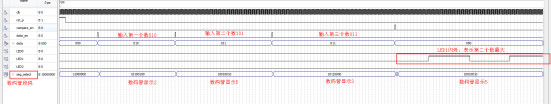

整体仿真

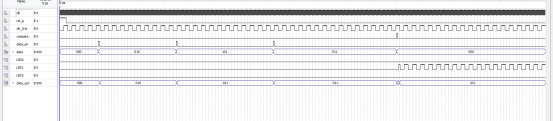

分频模块仿真

控制模块仿真

显示模块仿真

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--显示模块
ENTITY display IS
   PORT (
      clk      : IN STD_LOGIC;--时钟
      data     : IN STD_LOGIC_VECTOR(2 DOWNTO 0);--待显示数据
      seg_select     : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
   );
END display;
ARCHITECTURE behaveral OF display IS
BEGIN
   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
         CASE data IS--数字显示码
            WHEN "000" =>
               seg_select <= "11000000";--数字0的段码
            WHEN "001" =>
               seg_select <= "11111001";--数字1的段码
            WHEN "010" =>
               seg_select <= "10100100";--数字2的段码
            WHEN "011" =>
               seg_select <= "10110000";--数字3的段码
            WHEN "100" =>
               seg_select <= "10011001";--数字4的段码
            WHEN "101" =>
               seg_select <= "10010010";--数字5的段码
            WHEN "110" =>
               seg_select <= "10000010";--数字6的段码
            WHEN "111" =>
               seg_select <= "11111000";--数字7的段码
            WHEN OTHERS =>
         END CASE;
      END IF;
   END PROCESS;


END behaveral;

代码文件（付费下载）：
