基于FPGA的多输出的逻辑网络Verilog代码Quartus仿真

名称：基于FPGA的多输出的逻辑网络Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

设计一个多输出的逻辑网络,它的输入是8421BCD码,它的输出定义为

Y1:检测到输入数字能被2整除

Y2:检测到输入数字能被3整除

Y3:检测到输入数字能被5整除

要求

1.用可编程器件完成设计,器件型号EPM240T100C5

2.写出 Verilog HDL语言源代码

3.配置器件的管脚

4.给出设计的仿真波形。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

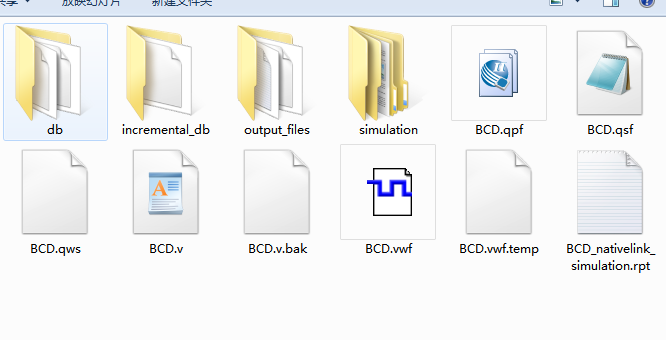

1. 工程文件

2. 程序文件

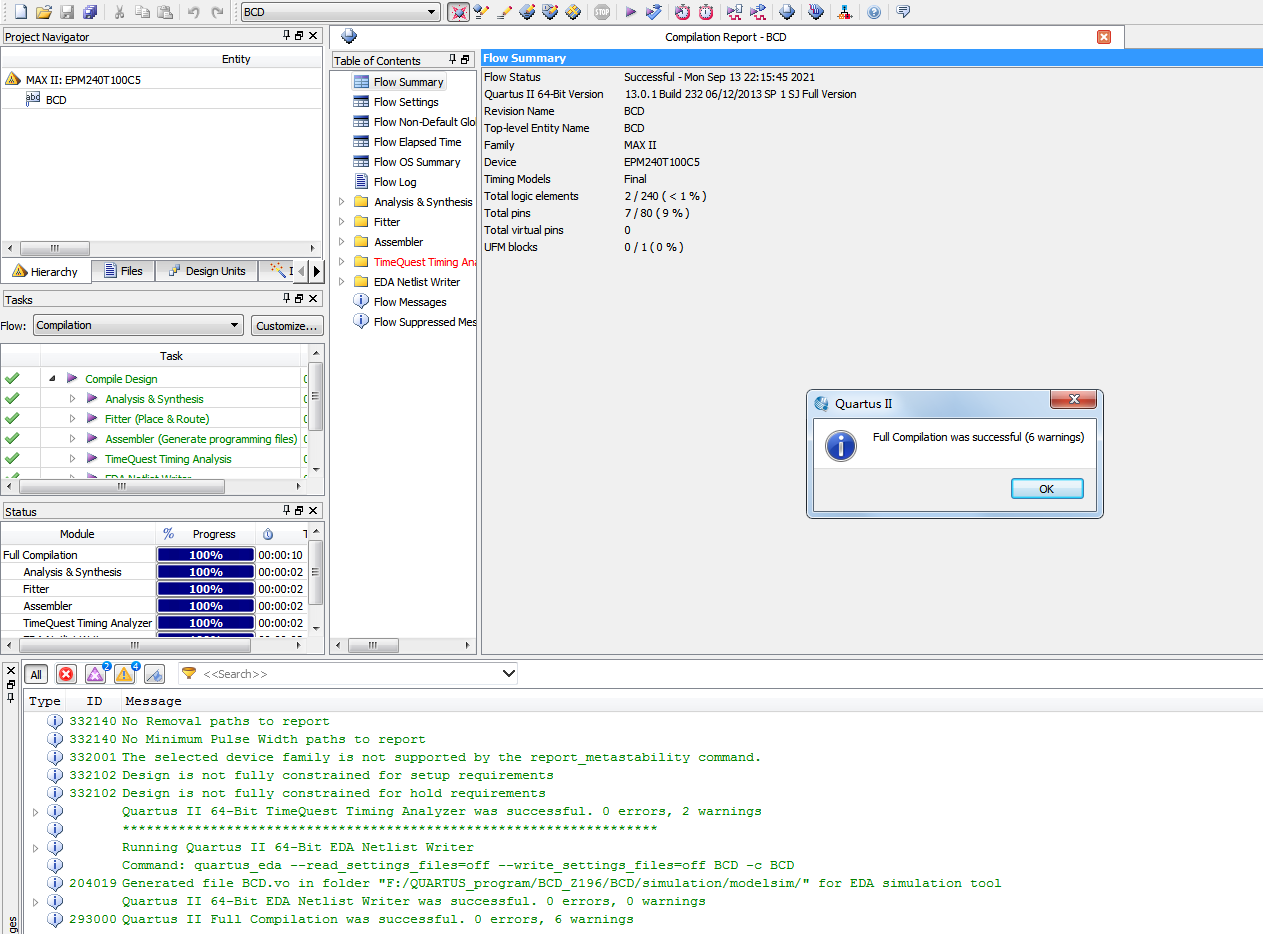

3. 程序编译

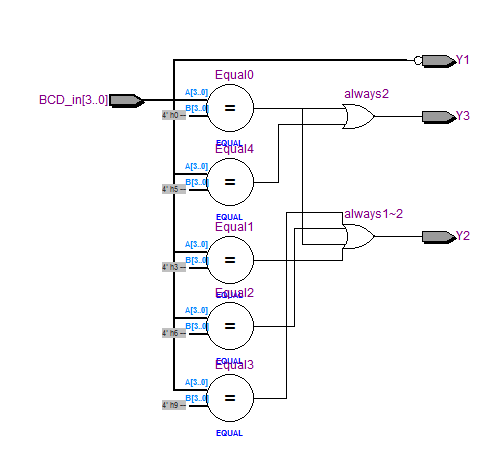

4. RTL图

5. 管脚分配

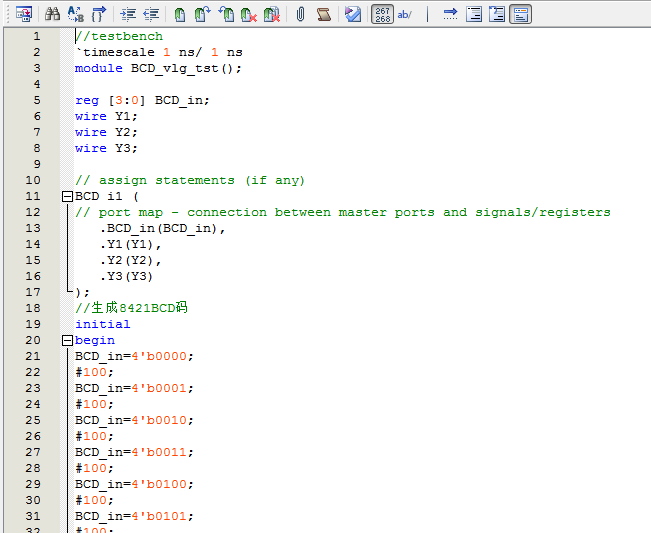

6. Testbench

7. 仿真图

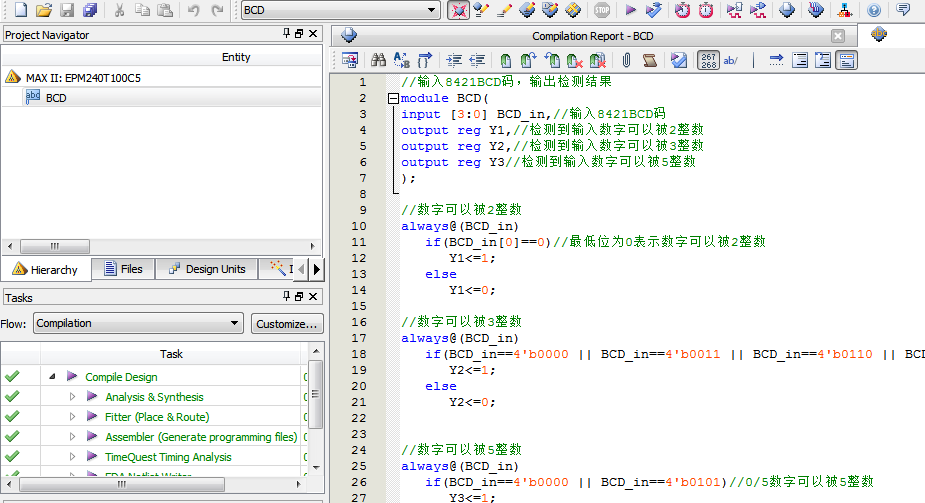

部分代码展示:

/输入8421BCD码，输出检测结果
module BCD(
input [3:0] BCD_in,//输入8421BCD码
output reg Y1,//检测到输入数字可以被2整数
output reg Y2,//检测到输入数字可以被3整数
output reg Y3//检测到输入数字可以被5整数
);
//数字可以被2整数
always@(BCD_in)
if(BCD_in[0]==0)//最低位为0表示数字可以被2整数
Y1<=1;
else
Y1<=0;

代码文件（付费下载）：
