基于FPGA的8位卷积运算设计Verilog代码Quartus仿真

名称：基于FPGA的8位卷积运算设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：8位卷积运算

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

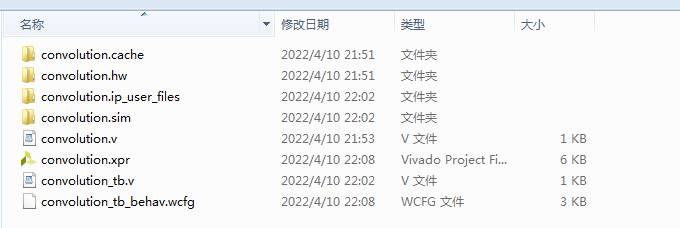

1. 工程文件

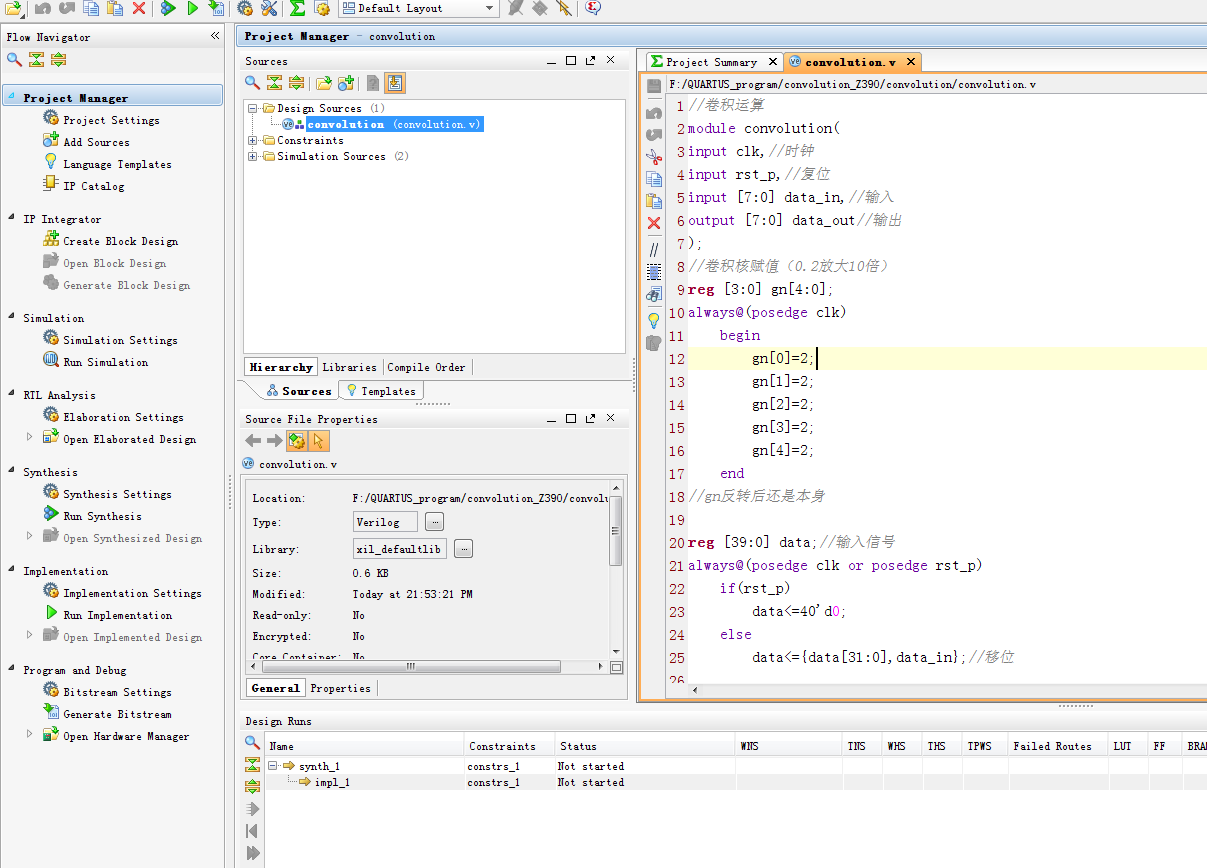

2. 程序文件

3. 程序编译

4. Testbench

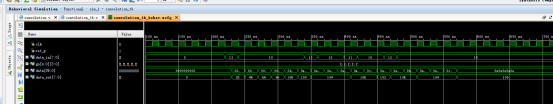

5. 仿真图

部分代码展示:

//卷积运算
module convolution(
input clk,//时钟
input rst_p,//复位
input [7:0] data_in,//输入
output [7:0] data_out//输出
);
//卷积核赋值（0.2放大10倍）
reg [3:0] gn[4:0];
always@(posedge clk)
begin
gn[0]=2;
gn[1]=2;
gn[2]=2;
gn[3]=2;
gn[4]=2;
end
//gn反转后还是本身
reg [39:0] data;//输入信号
always@(posedge clk or posedge rst_p)
if(rst_p)
data<=40'd0;
else
data<={data[31:0],data_in};//移位
//累加和
assign data_out=gn[0]*data[39:32]+gn[1]*data[31:24]+gn[2]*data[23:16]+gn[3]*data[15:8]+gn[4]*data[7:0];
endmodule

代码文件（付费下载）：
