名称：基于FPGA的二位十进制减法计数器VHDL代码Quartus仿真
软件：Quartus
语言：VHDL
代码功能：
二位十进制减法计数器 需要满足99—0循环减法计数功能，进行软件仿真并制出形 需要代码 电路图 波形图 不需要实物
FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com
演示视频：
设计文档：

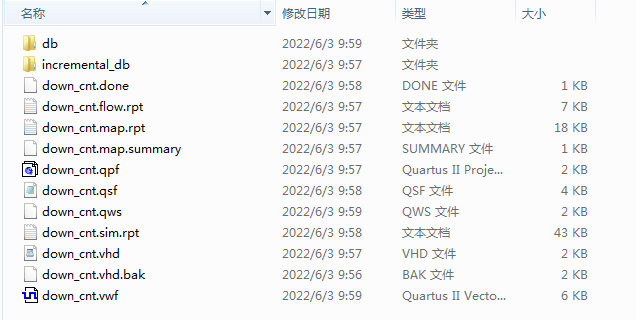

1. 工程文件
2. 程序文件

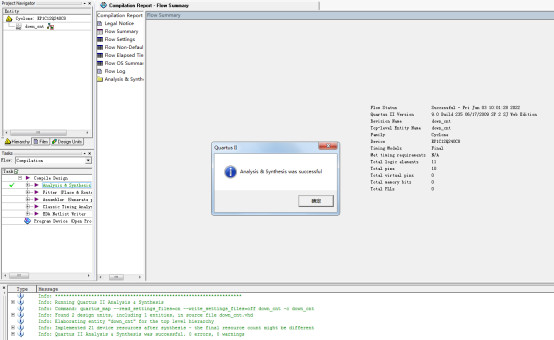

3. 程序编译

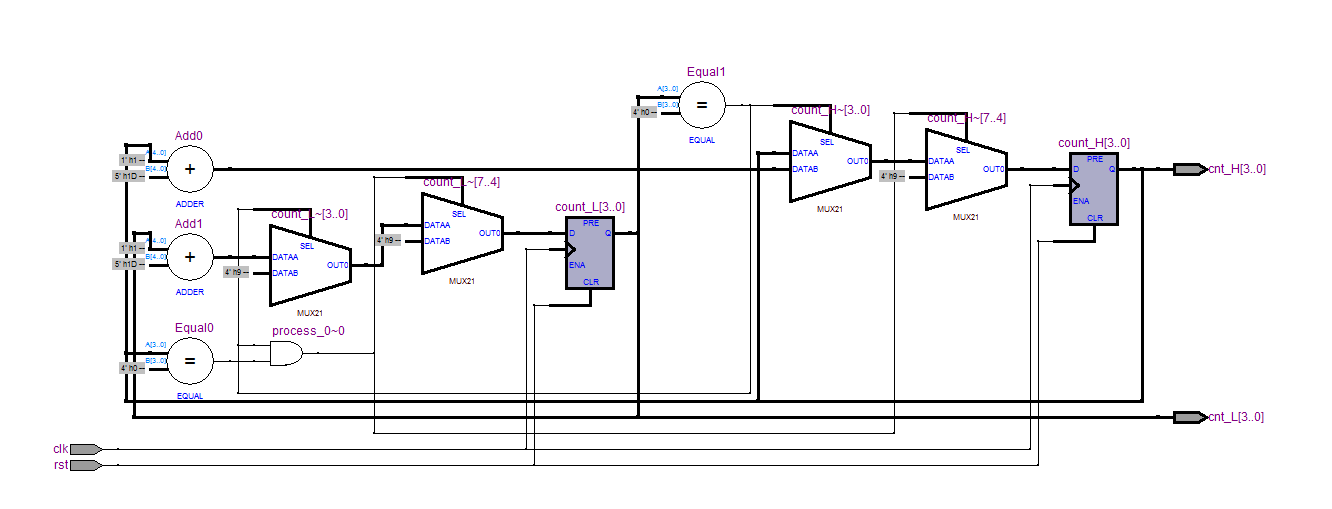

4. RTL图

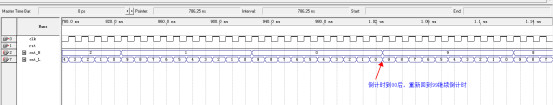

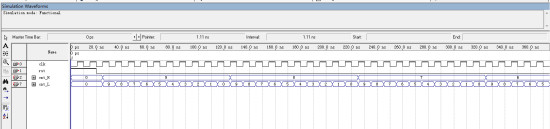

5. 仿真图
部分代码展示:
LIBRARY ieee; USE ieee.std_logic_1164.all; USE ieee.std_logic_unsigned.all; --二位十进制减法计数器 99—0循环减法计数 ENTITY down_cnt IS PORT ( clk : IN STD_LOGIC;--时钟 rst : IN STD_LOGIC;--复位 cnt_H : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--计数器十位 cnt_L : OUT STD_LOGIC_VECTOR(3 DOWNTO 0) --计数器个位 ); END down_cnt; ARCHITECTURE trans OF down_cnt IS --定义信号 SIGNAL count_H : STD_LOGIC_VECTOR(3 DOWNTO 0);--计数器十位 SIGNAL count_L : STD_LOGIC_VECTOR(3 DOWNTO 0);--计数器个位 BEGIN --计数器控制 PROCESS (clk, rst) BEGIN IF (rst = '1') THEN--复位清零 count_H <= "0000"; count_L <= "0000"; ELSIF (clk'EVENT AND clk = '1') THEN IF (count_H = "0000" AND count_L = "0000") THEN--计数到00 count_H <= "1001";--回到99 count_L <= "1001";-- ELSIF (count_L = "0000") THEN--个位为0 count_H <= count_H - "0001";--十位减1 count_L <= "1001";--个位回9
