基于FPGA的串行进位加法器和超前进位加法器Verilog代码Quartus仿真

名称：基于FPGA的串行进位加法器和超前进位加法器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

串行进位加法器和超前进位加法器

1、设计串行进位3位加法器

2、设计超前进位3位加法器

3、比较两者的延时

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

超前进位设计文档.doc

串行进位设计文档.doc

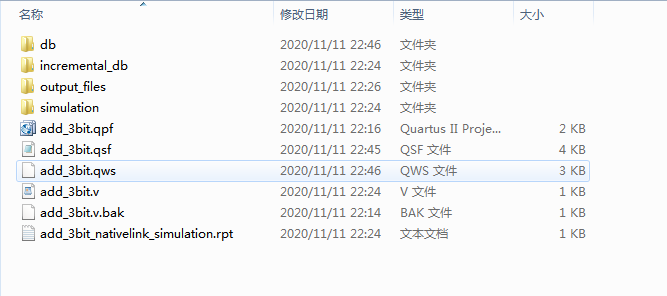

1. 工程文件

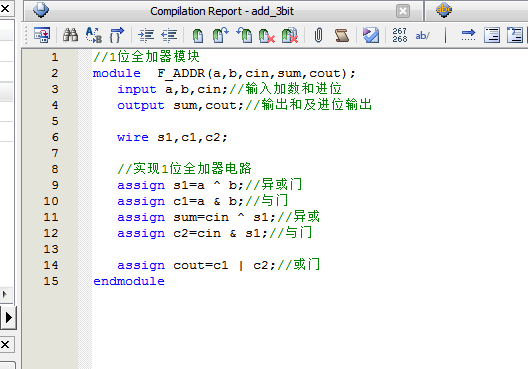

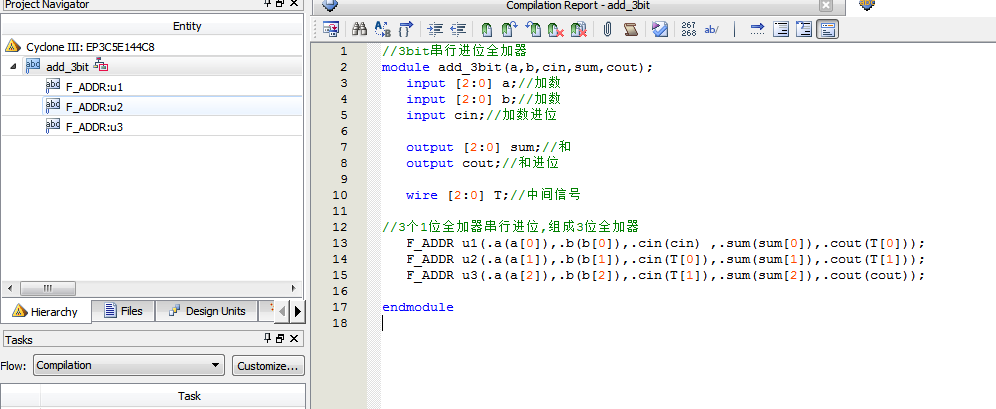

2. 程序文件

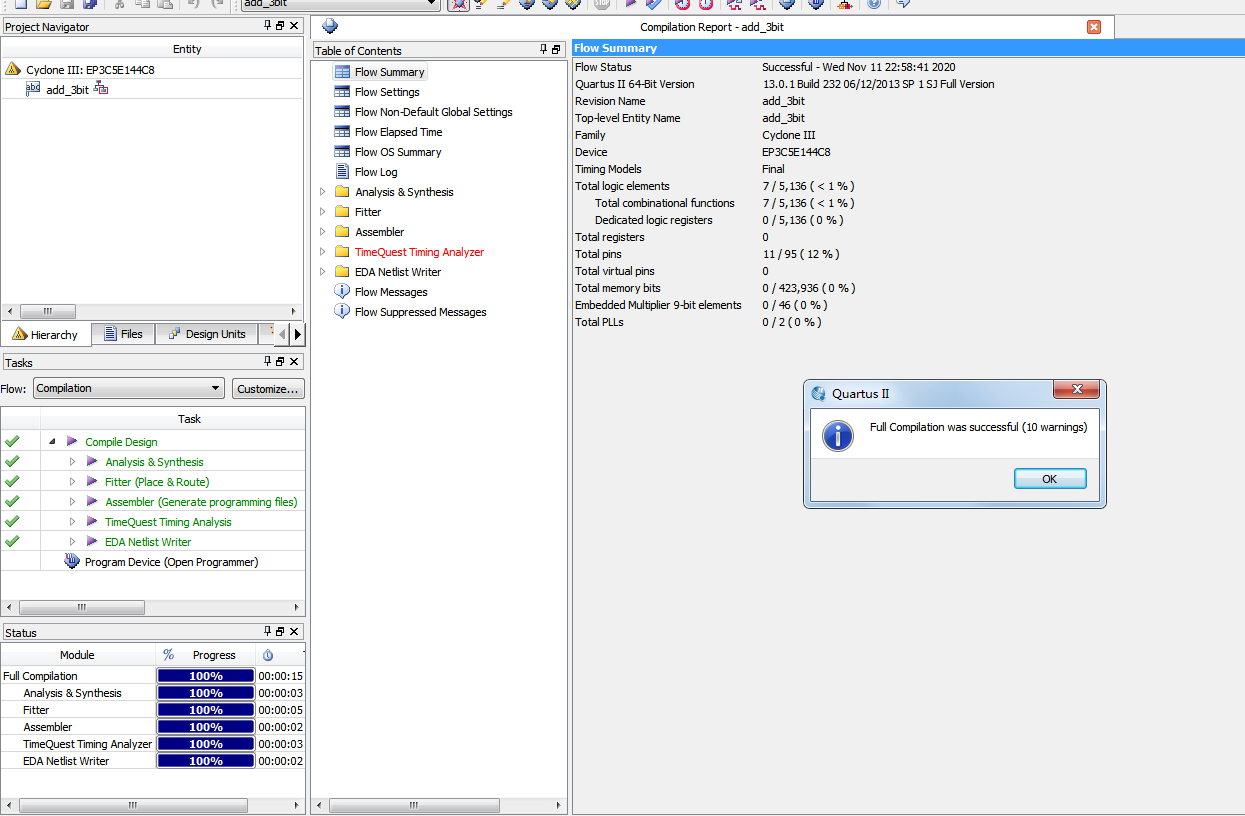

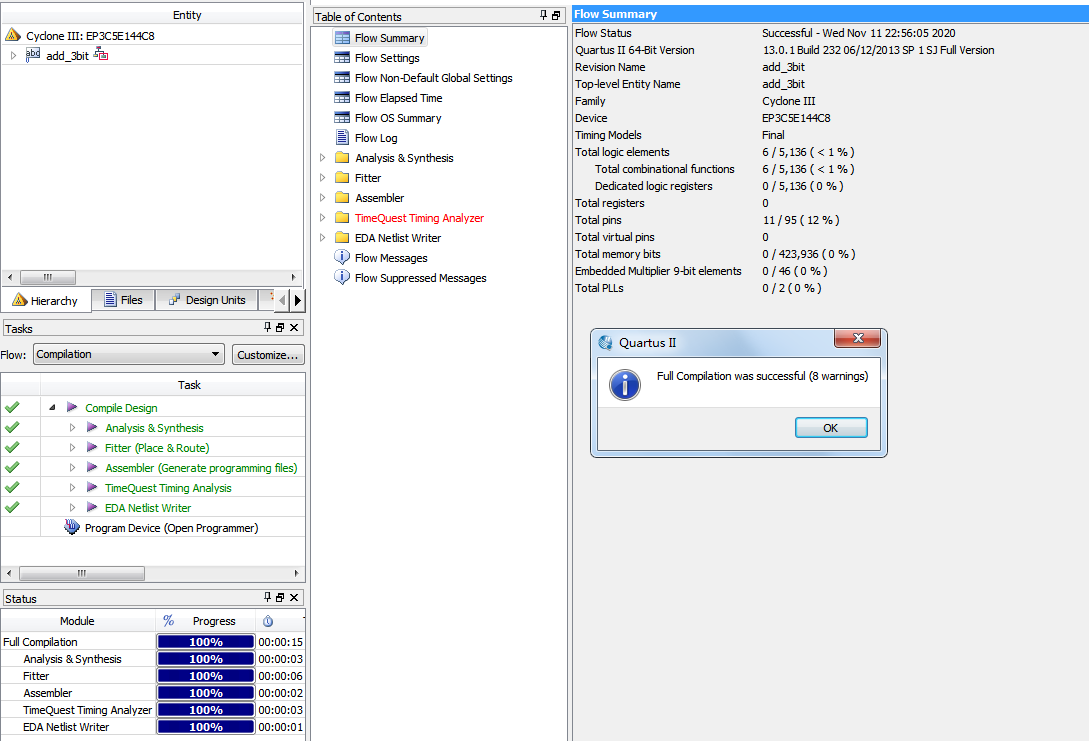

3. 程序编译

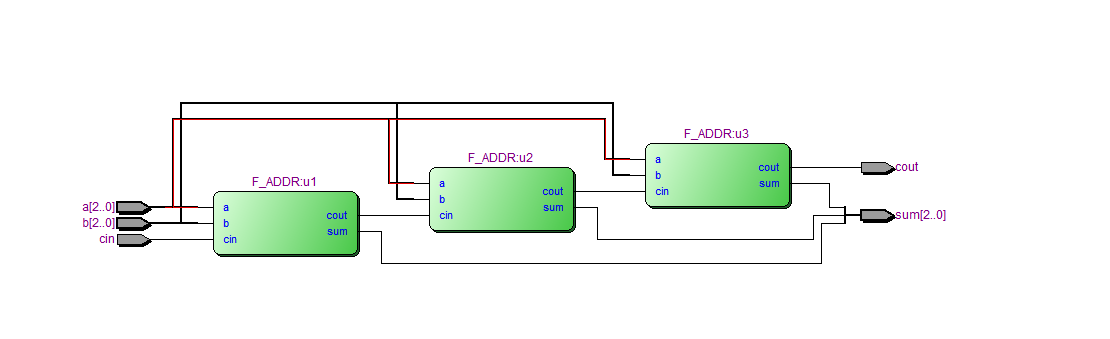

4. RTL图

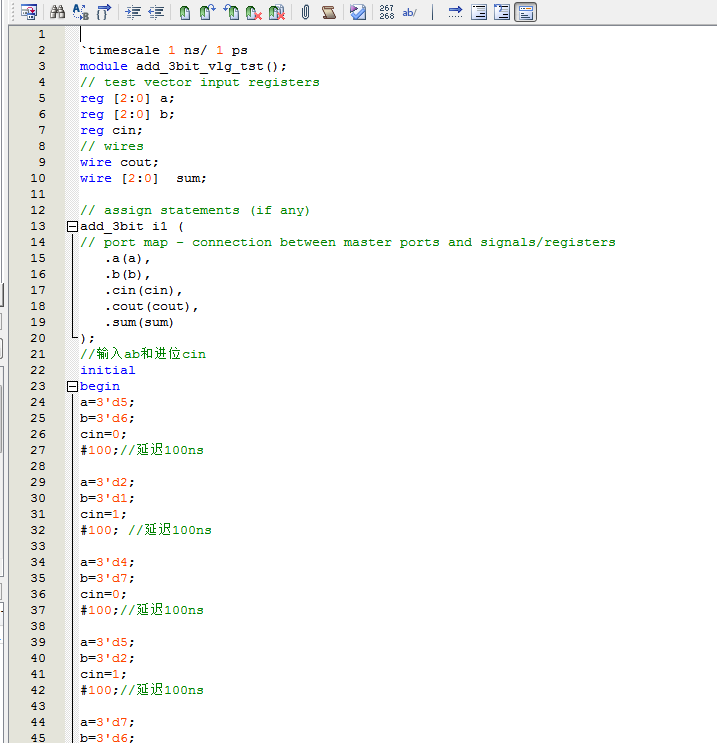

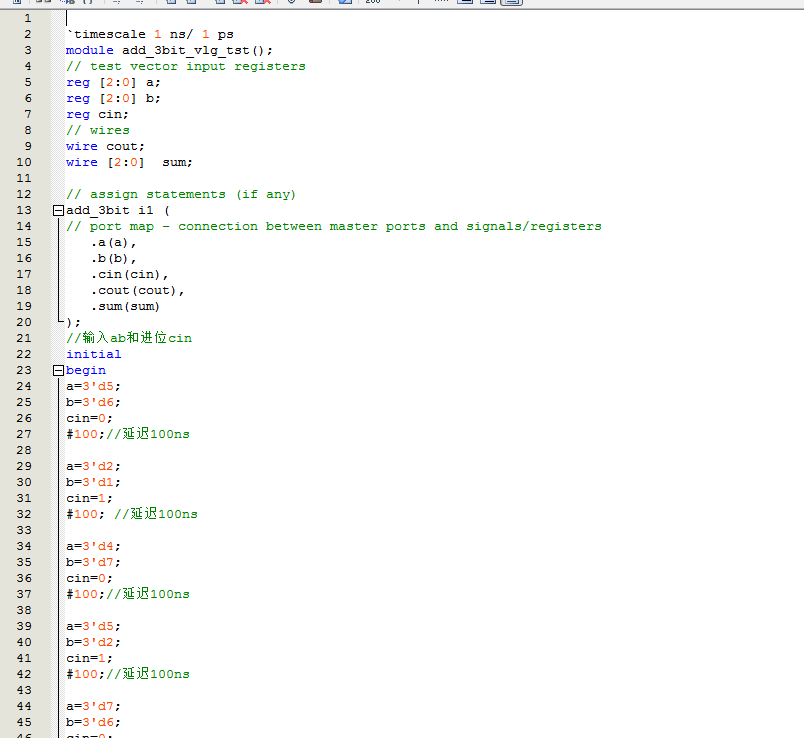

5. Testbench

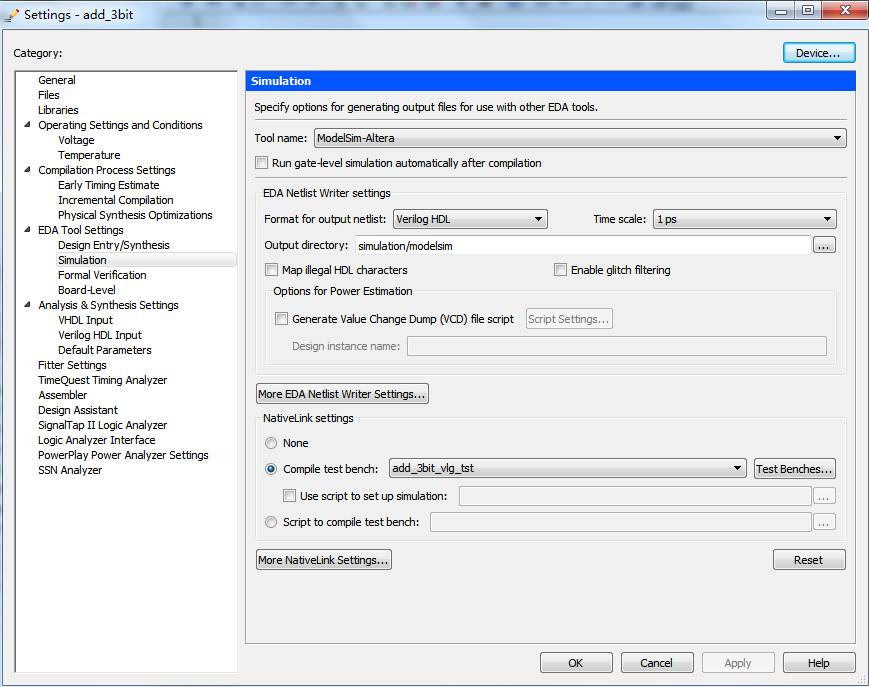

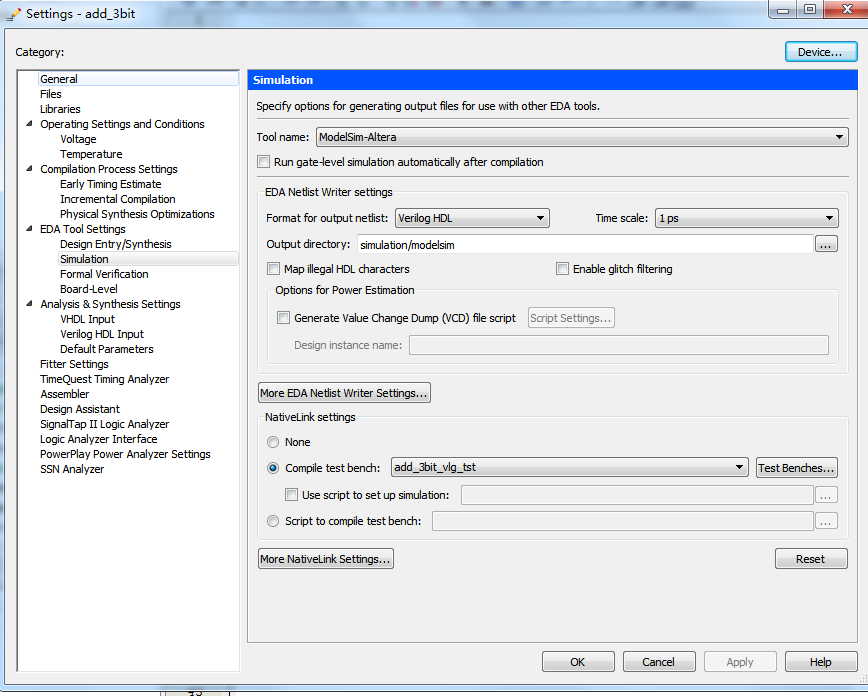

设置

6. 仿真图

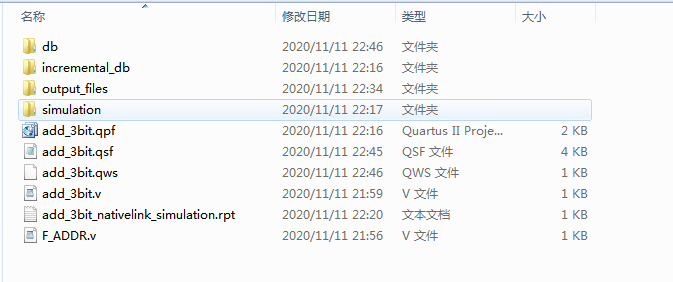

1. 工程文件

2. 程序文件

3. 程序编译

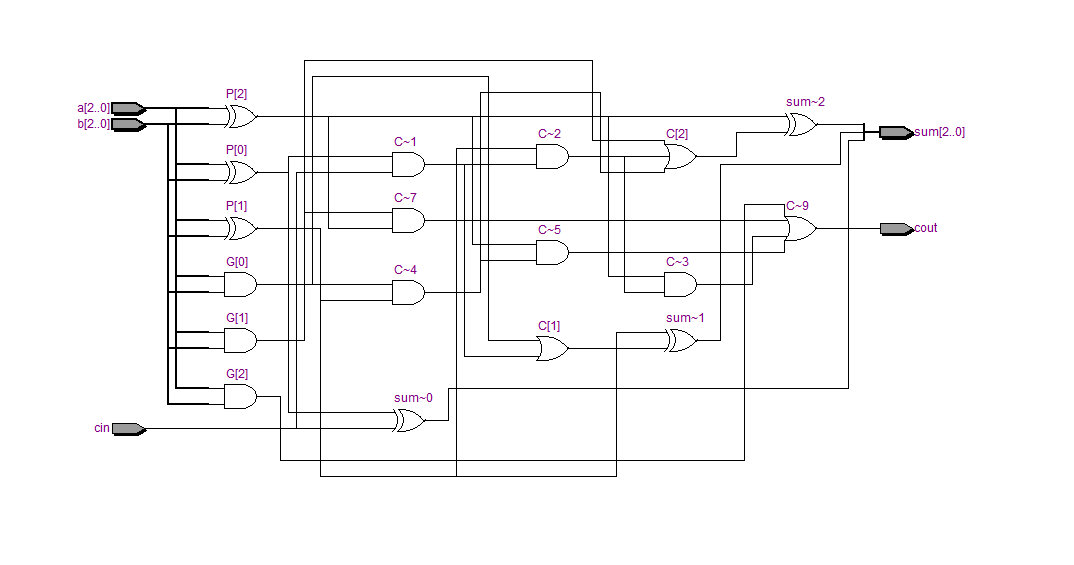

4. RTL图

5. Testbench

设置

6. 仿真图

部分代码展示:

//3bit串行进位全加器
module add_3bit(a,b,cin,sum,cout);
input [2:0] a;//加数
input [2:0] b;//加数
input cin;//加数进位
output [2:0] sum;//和
output cout;//和进位
wire [2:0] T;//中间信号
//3个1位全加器串行进位,组成3位全加器
F_ADDR u1(.a(a[0]),.b(b[0]),.cin(cin) ,.sum(sum[0]),.cout(T[0]));
F_ADDR u2(.a(a[1]),.b(b[1]),.cin(T[0]),.sum(sum[1]),.cout(T[1]));
F_ADDR u3(.a(a[2]),.b(b[2]),.cin(T[1]),.sum(sum[2]),.cout(cout));
endmodule
