基于FPGA的12位全加器设计Verilog代码Quartus仿真

名称：基于FPGA的12位全加器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

12位全加器

设计1位全加器，并将1位全加器组合为12位全加器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

12位加法器仿真.doc

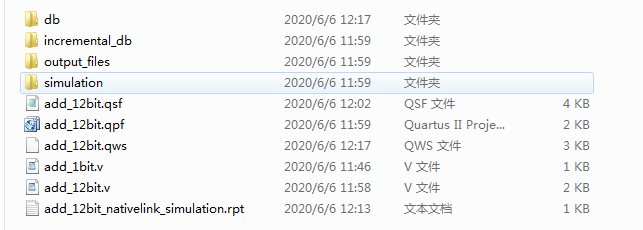

1.程序工程文件

2.程序运行

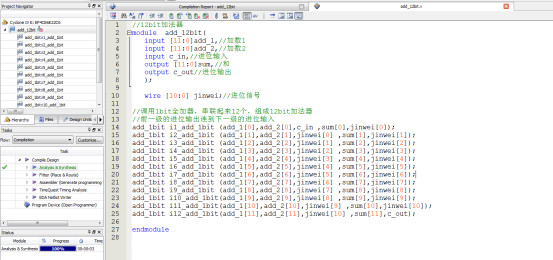

3.程序文件

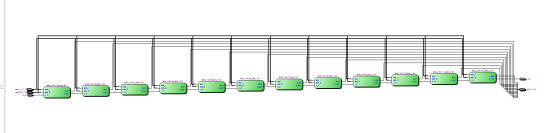

4.程序结构(RTL图)

5.程序仿真

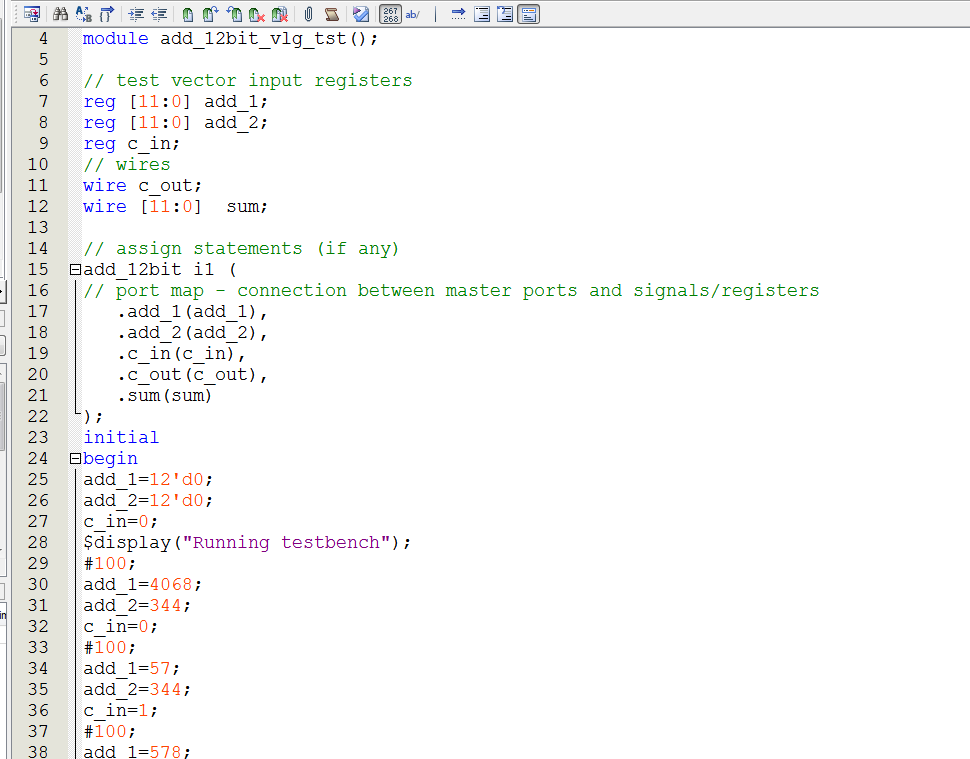

testbench

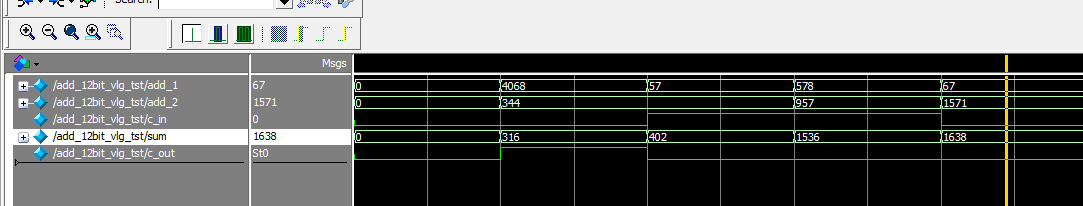

仿真图

十进制表示

可以看到两个加数加上进位等于和，若溢出则输出进位

部分代码展示:

//1bit全加器
module  add_1bit(
input add_1,//加数1
input add_2,//加数2
input c_in,//进位输入
output sum,//和
output c_out//进位输出
);
wire s1,c1,c2;
assign s1=add_1 ^ add_2;//异或
    assign c1=add_1 & add_2;//与
    assign c2=c_in & s1;//与
assign c_out=c1 | c2;//或//进位输出
assign sum=c_in ^ s1;//异或//和
endmodule

代码文件（付费下载）：
