基于FPGA的16位加法器设计Verilog代码Quartus仿真

名称:基于FPGA的16位加法器设计Verilog代码Quartus仿真

软件:Quartus

语言:Verilog

代码功能:

16位加法器

1、设计4位加法器

2、将4个加法器并联组成16位加法器


FPGA代码Verilog/VHDL代码资源下载:www.hdlcode.com


演示视频:

设计文档:

设计文档.doc

1. 工程文件

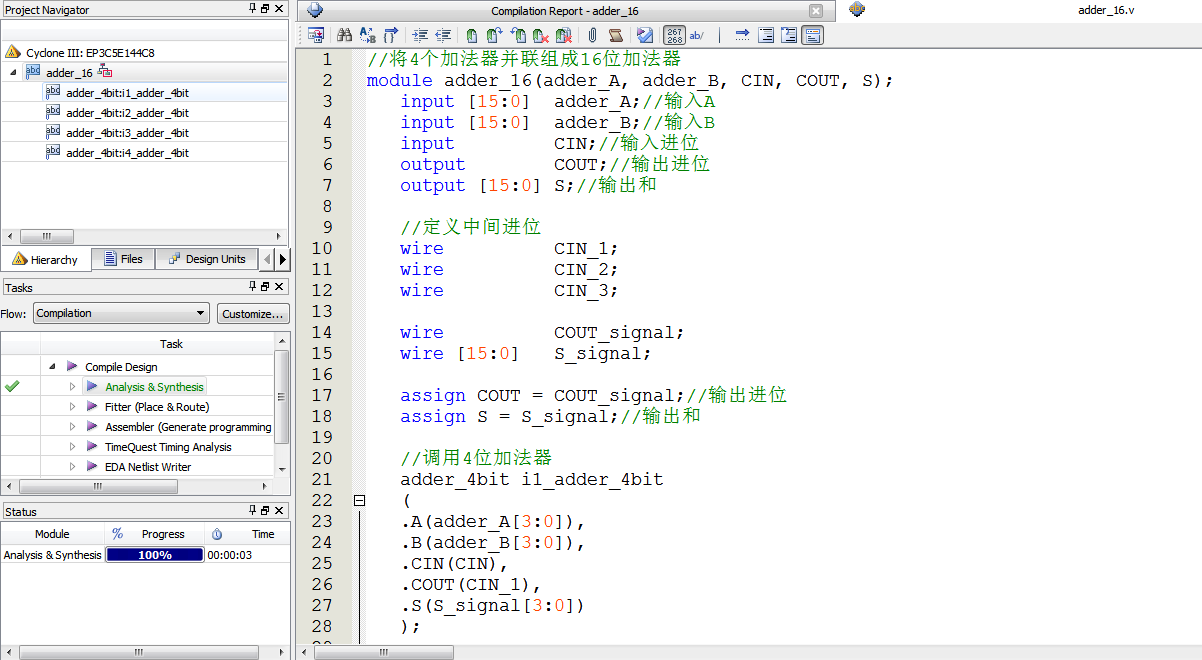

2. 程序文件

3. 程序编译

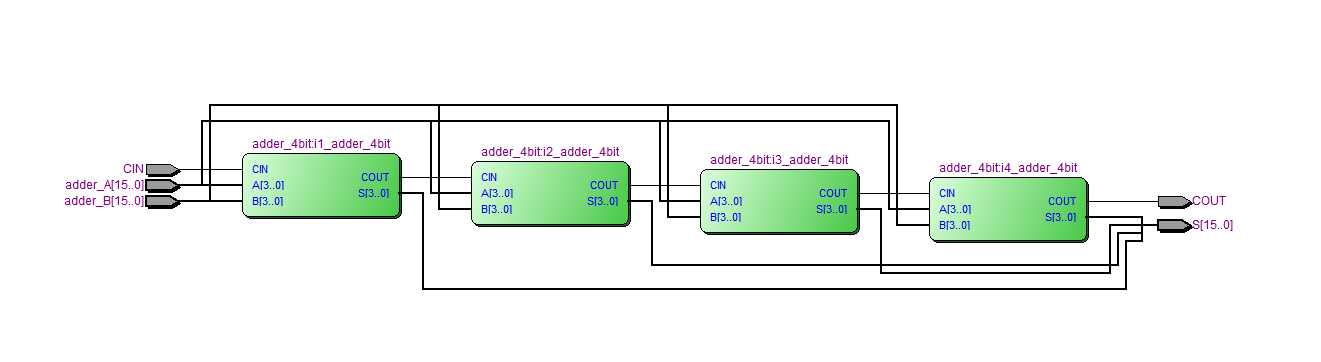

4. RTL图

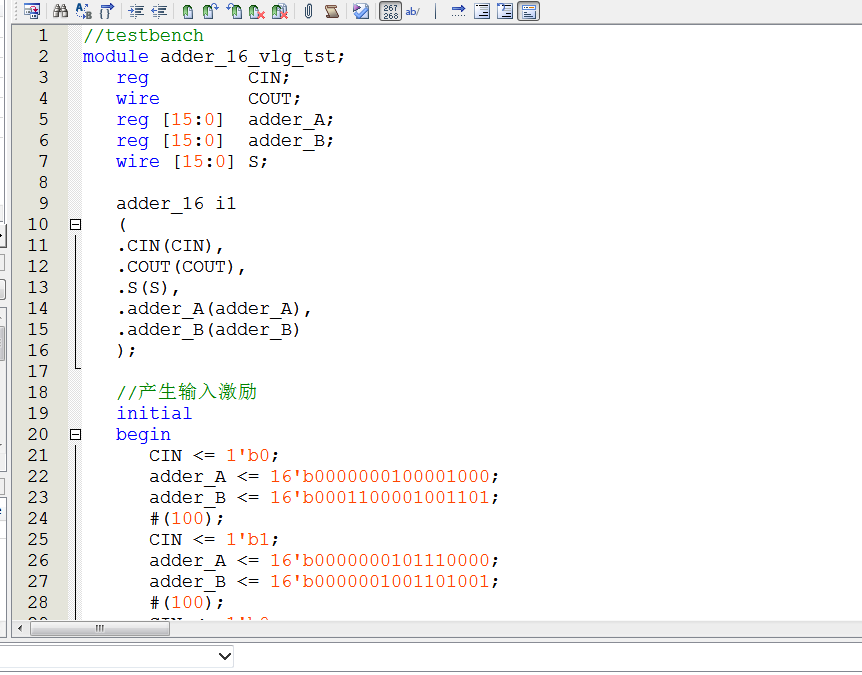

5. Testbench

6. 仿真图


部分代码展示:

//将4个加法器并联组成16位加法器
module adder_16(adder_A, adder_B, CIN, COUT, S);
   input [15:0]  adder_A;//输入A
   input [15:0]  adder_B;//输入B
   input         CIN;//输入进位
   output        COUT;//输出进位
   output [15:0] S;//输出和

   //定义中间进位
   wire          CIN_1;
   wire          CIN_2;
   wire          CIN_3;

   wire          COUT_signal;
   wire [15:0]   S_signal;

   assign COUT = COUT_signal;//输出进位
   assign S = S_signal;//输出和

   //调用4位加法器
   adder_4bit i1_adder_4bit
   (
   .A(adder_A[3:0]),
   .B(adder_B[3:0]),
   .CIN(CIN),
   .COUT(CIN_1),
   .S(S_signal[3:0])
   );

   //调用4位加法器
   adder_4bit i2_adder_4bit
   (
   .A(adder_A[7:4]),
   .B(adder_B[7:4]),
   .CIN(CIN_1),
   .COUT(CIN_2),
   .S(S_signal[7:4])
   );

   //调用4位加法器
   adder_4bit i3_adder_4bit
   (
   .A(adder_A[11:8]),
   .B(adder_B[11:8]),
   .CIN(CIN_2),
   .COUT(CIN_3),
   .S(S_signal[11:8])
   );

   //调用4位加法器
   adder_4bit i4_adder_4bit
   (
   .A(adder_A[15:12]),
   .B(adder_B[15:12]),
   .CIN(CIN_3),
   .COUT(COUT_signal),
   .S(S_signal[15:12])
   );

endmodule
