基于FPGA的模16减法计数器设计VHDL代码ISE仿真

名称：基于FPGA的模16减法计数器设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

参考实验步骤

1.新建工程

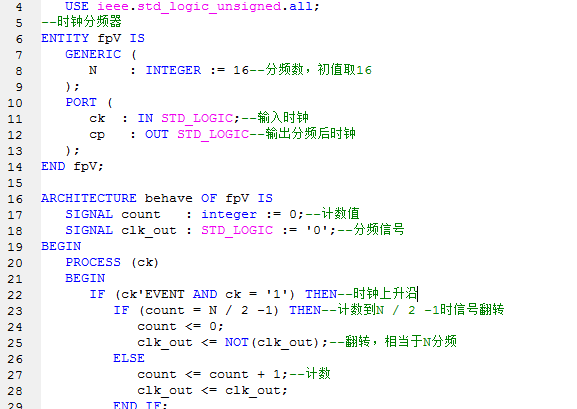

2.用VHDL设计一个时钟分频器fpV,其分频数由 Generic确定,初始值取16。并完成仿真。

3.用VHDL设计分频器fp5,通过调用fpV实现100M分频。请理解并参考如下清单:

entity fp5

Port ck in STD LOGIC;

cp out STD LOGIC);

end fp5;

architecture struct of fp5 iscomponent fpvgeneric(n: integer )port(ck: in std logic

cp: out std logic)

end component

ul: fpv generic map(10000000 port map(ck,cp):--通过传递 Generic值实现100M分频end struct

注:分频器设计也可以采用其他方

4.用VHDL设计一个模16的减法计数器jsq16,并完成仿真。

5.用VHDL设计一个数据转换器gdf(请采用CASE语句),该转换器的功能是将一位16进制码转换为两位10进制码。其中H(3:0)为高位,数值范围是0000001,L(3:0)为低位,数值范围是0000~1001。并完成仿真。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

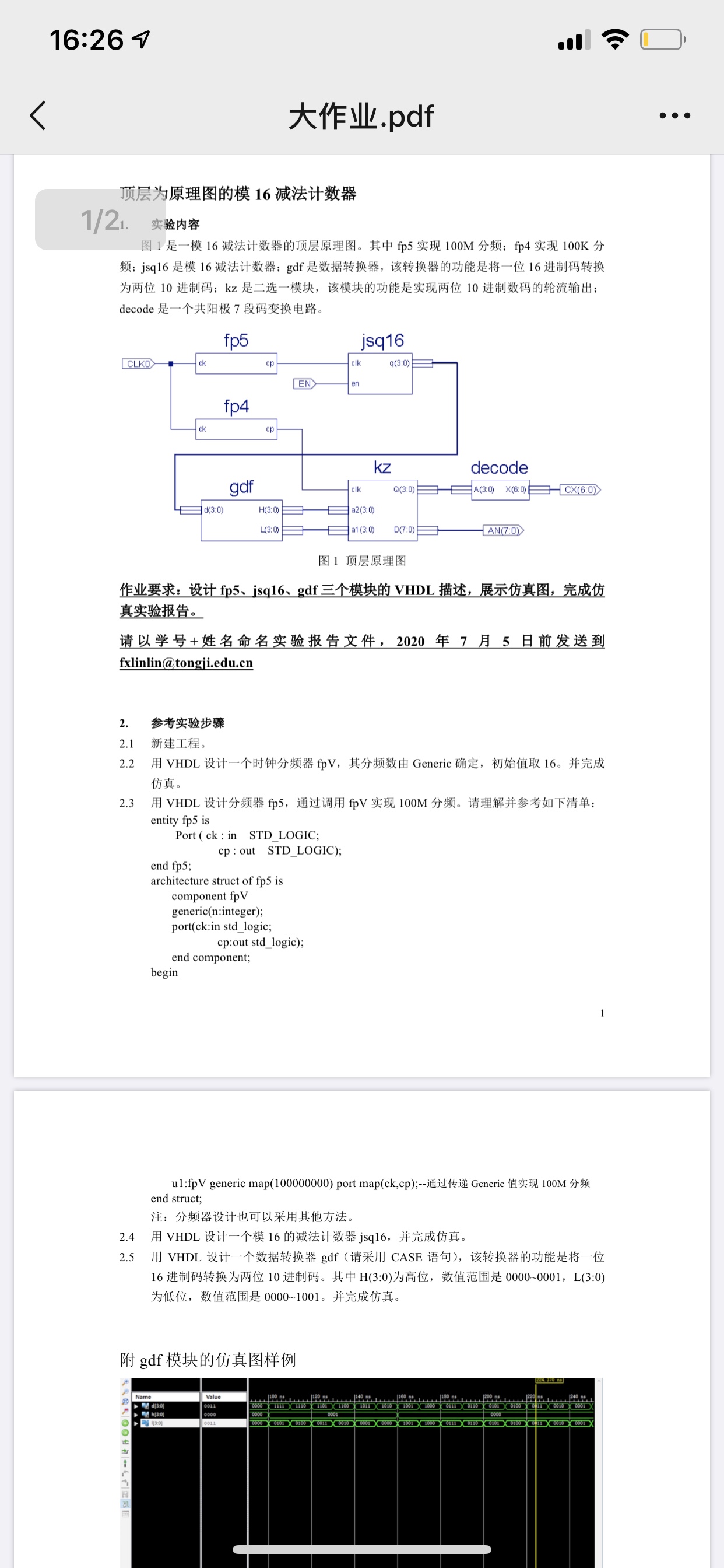

设计文档.doc

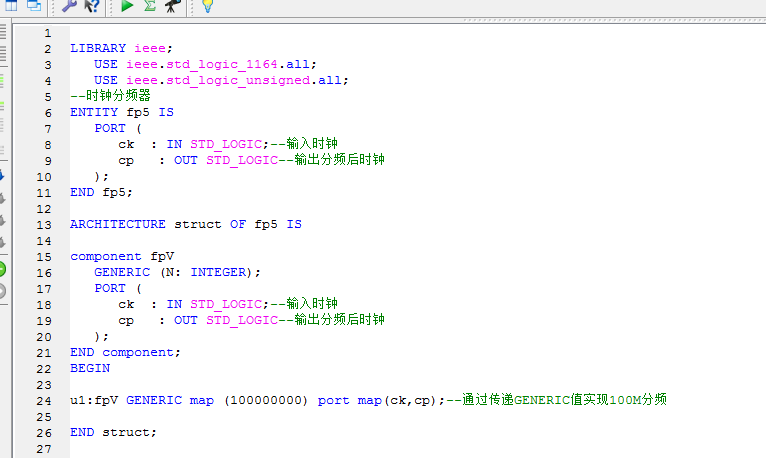

1. Fp5模块代码

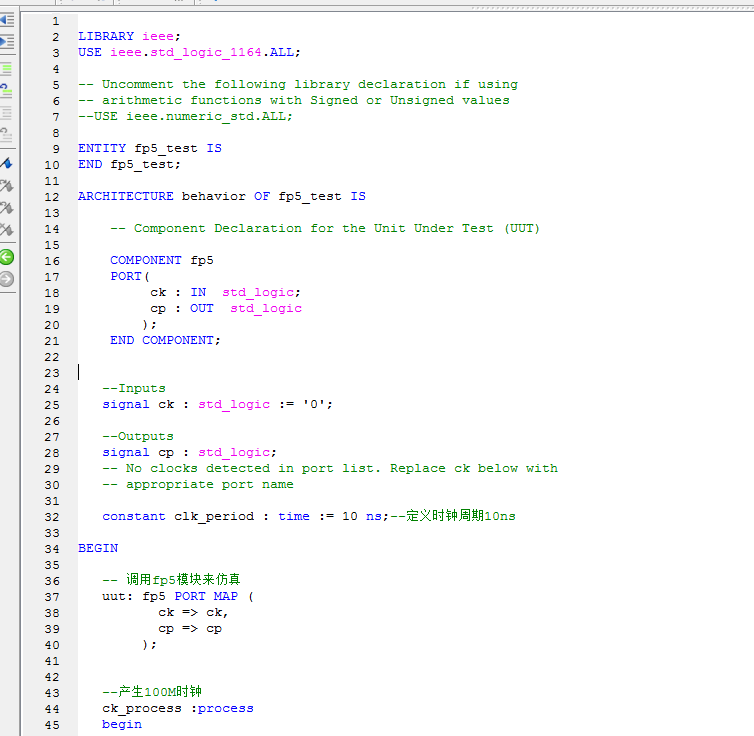

2. Fp5模块testbench

3. 仿真图

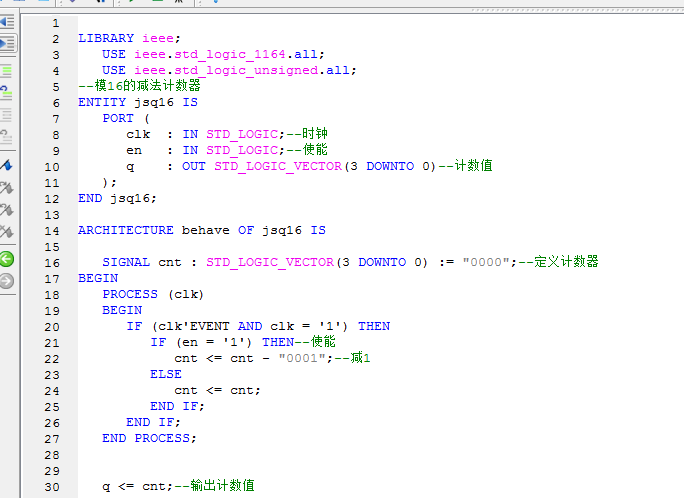

4. Jsq16模块代码

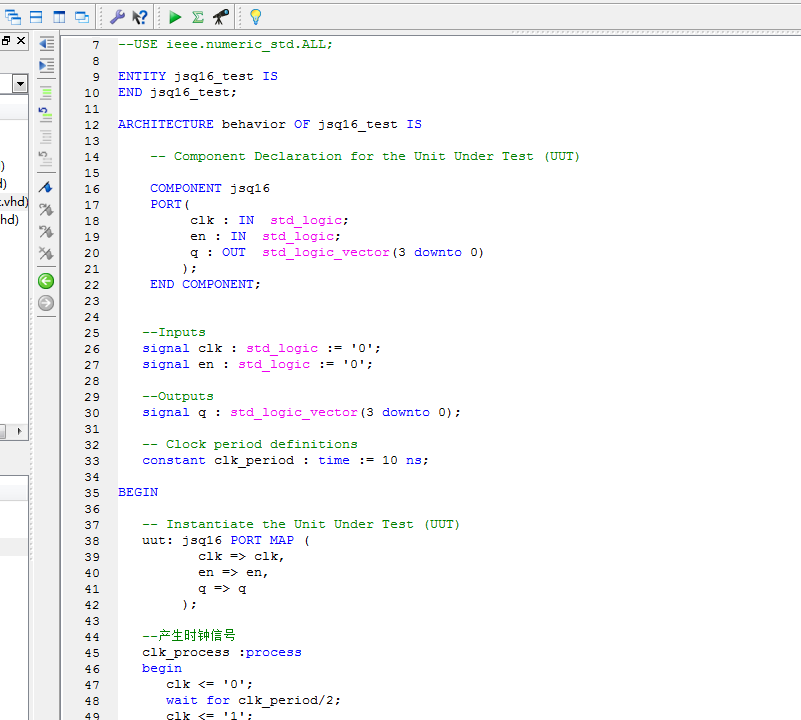

5. Jsq16模块testbench

6. 仿真图

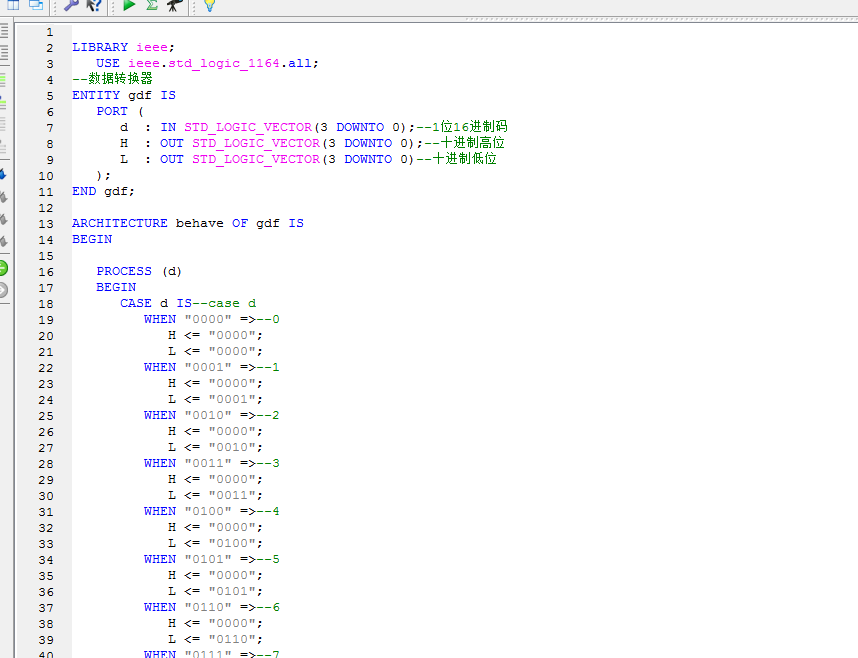

7. gdf模块代码

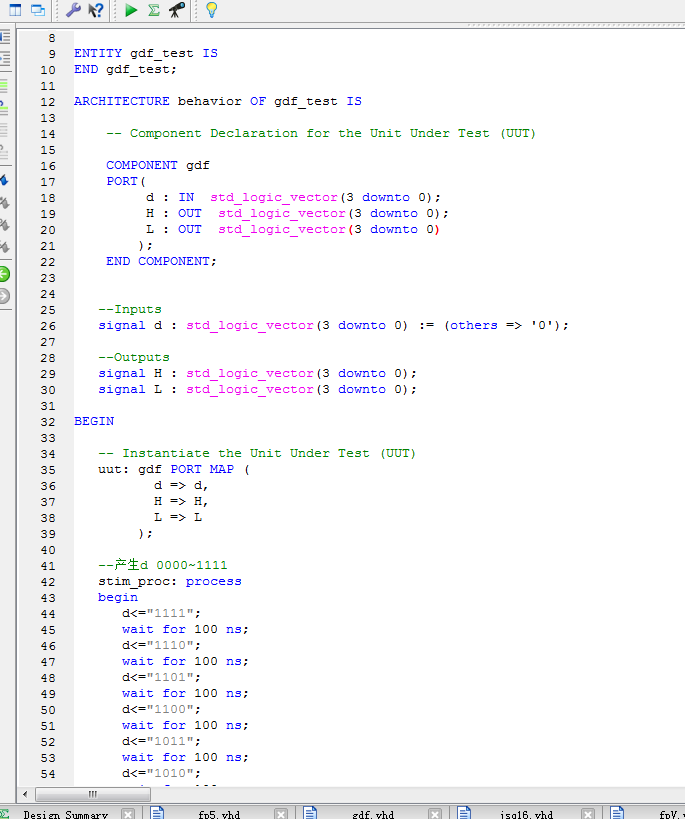

8. gdf模块testbench

9. 仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--时钟分频器
ENTITY fp5 IS
   PORT (
      ck  : IN STD_LOGIC;--输入时钟
      cp   : OUT STD_LOGIC--输出分频后时钟
   );
END fp5;
ARCHITECTURE struct OF fp5 IS
component fpV
   GENERIC (N: INTEGER);
   PORT (
      ck  : IN STD_LOGIC;--输入时钟
      cp   : OUT STD_LOGIC--输出分频后时钟
   );
END component;
BEGIN
u1:fpV GENERIC map (100000000) port map(ck,cp);--通过传递GENERIC值实现100M分频

END struct;
