基于FPGA的DDS正弦波发生器设计VHDL代码ISE仿真

名称：基于FPGA的DDS正弦波发生器设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：DDS正弦波发生器

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

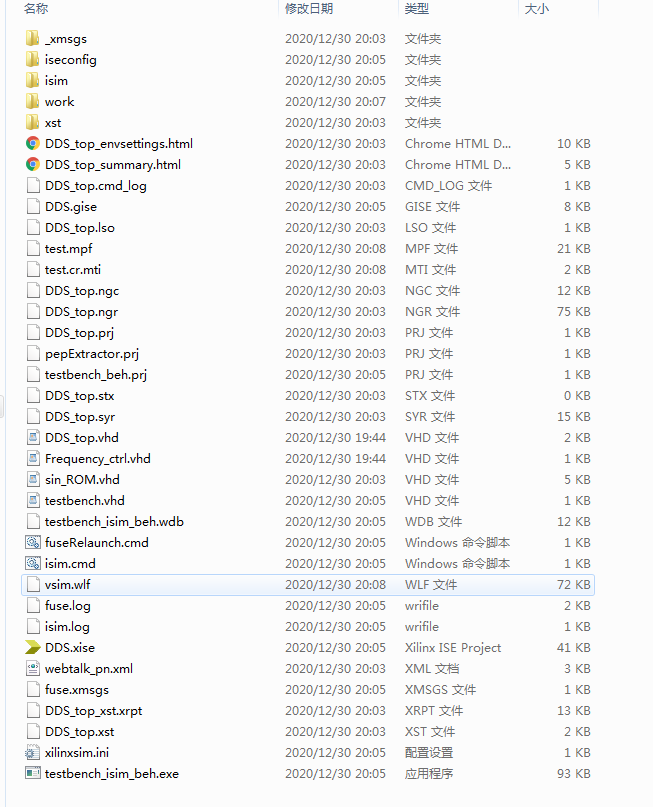

1. 工程文件

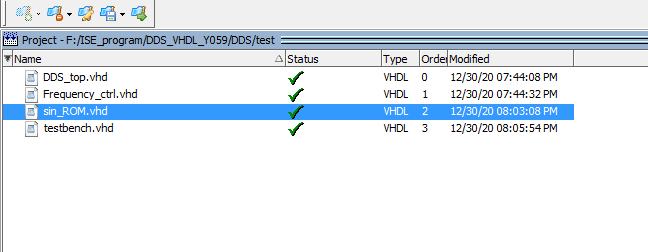

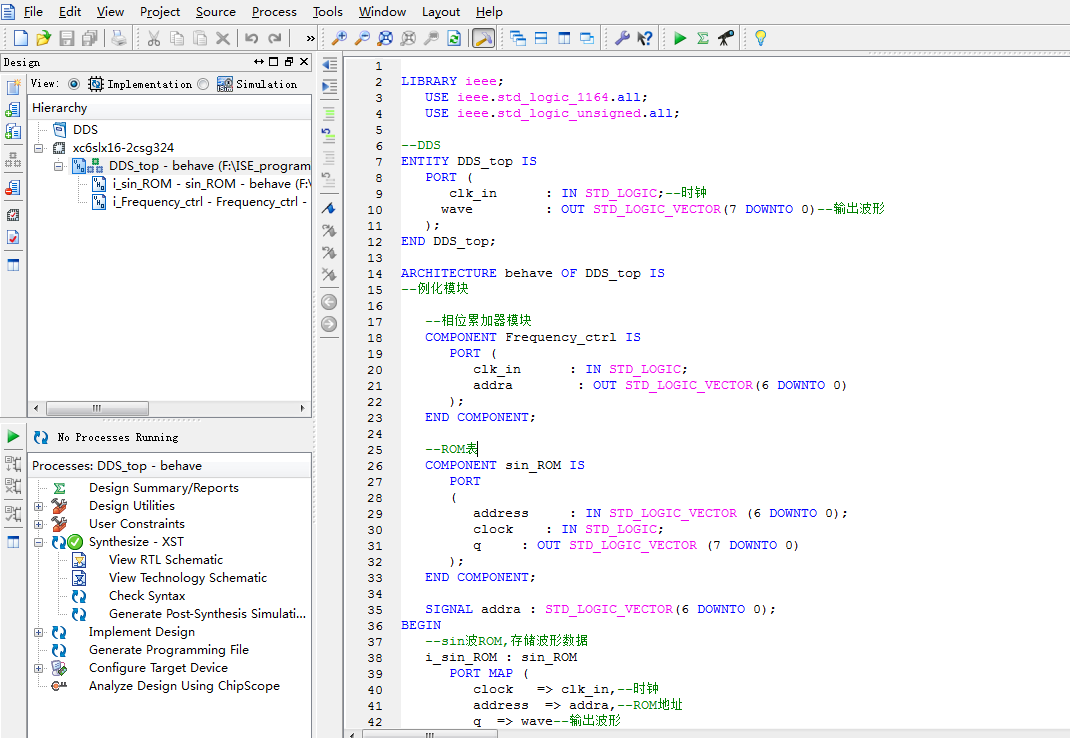

2. 程序文件

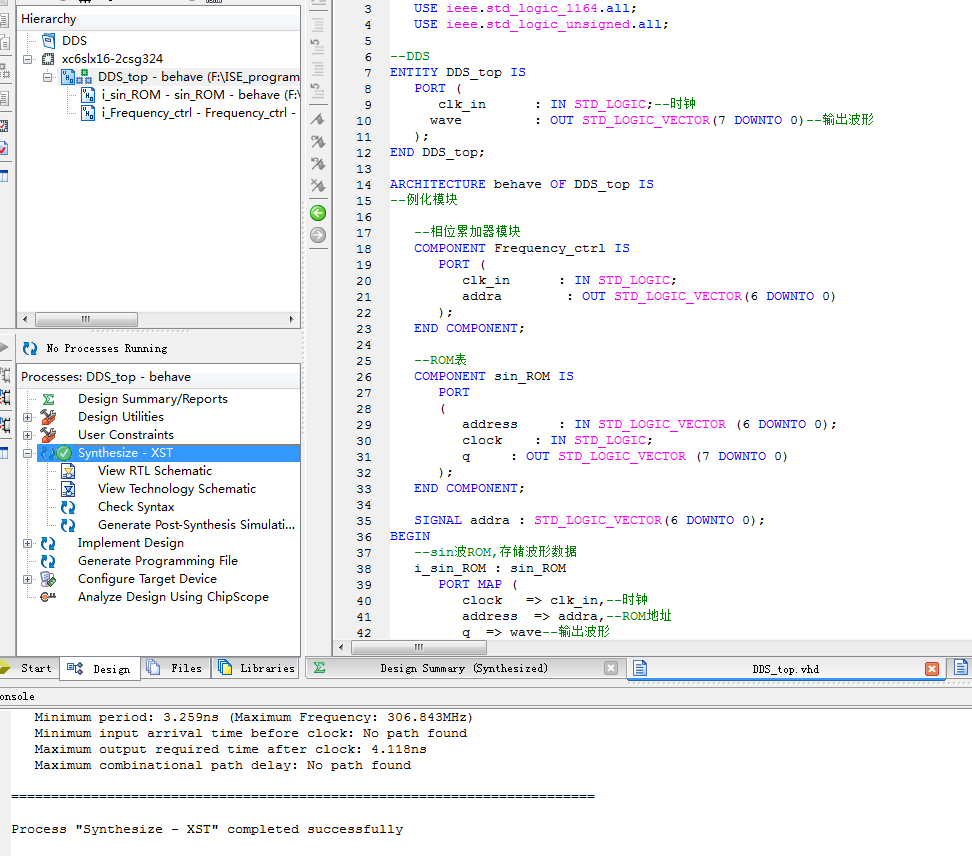

3. 程序编译

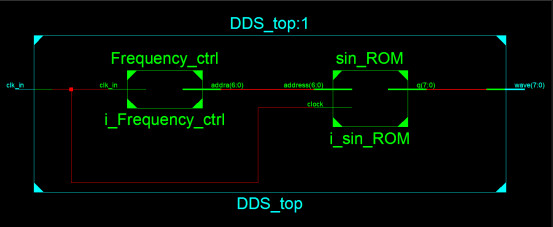

4. RTL图

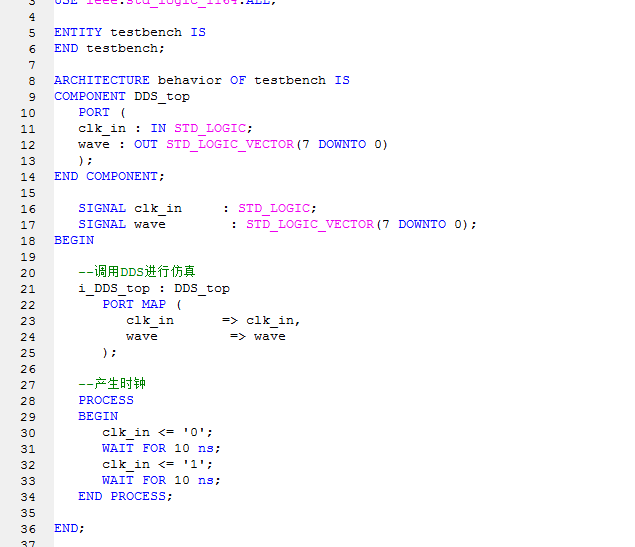

5. Testbench

6. 仿真图

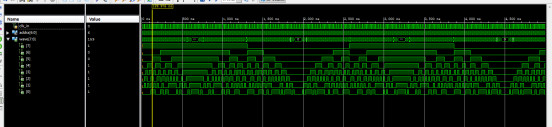

ISE仿真图

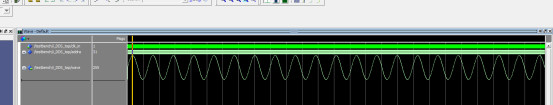

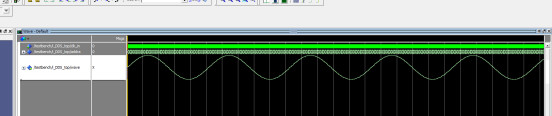

Modelsim仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
USE ieee.std_logic_unsigned.all;
--DDS
ENTITY DDS_top IS
   PORT (
      clk_in      : IN STD_LOGIC;--时钟
  wave         : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出波形
   );
END DDS_top;
ARCHITECTURE behave OF DDS_top IS
--例化模块

--相位累加器模块
   COMPONENT Frequency_ctrl IS
      PORT (
         clk_in      : IN STD_LOGIC;
         addra        : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)
      );
   END COMPONENT;
--ROM表
COMPONENT sin_ROM IS
PORT
(
address: IN STD_LOGIC_VECTOR (6 DOWNTO 0);
clock: IN STD_LOGIC;
q: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
);
END COMPONENT;

   SIGNAL addra : STD_LOGIC_VECTOR(6 DOWNTO 0);
BEGIN
   --sin波ROM,存储波形数据
   i_sin_ROM : sin_ROM
      PORT MAP (
         clock   => clk_in,--时钟
         address  => addra,--ROM地址
         q  => wave--输出波形
      );

   --相位累加器
   i_Frequency_ctrl : Frequency_ctrl
      PORT MAP (
         clk_in    => clk_in,--时钟
         addra      => addra--输出地址
      );

END behave;

代码文件（付费下载）：
