基于FPGA的SOS信号发生器设计Verilog代码ISENexys3开发板

名称：基于FPGA的SOS信号发生器设计Verilog代码ISENexys3开发板

软件：ISE

语言：Verilog

代码功能：

SOS信号发生器Nexys3开发板

控制LED0发出SOS信号，三次短闪烁三次长闪烁，短为1S，长为2S。

一个按键（rst）控制灯光和计时同时开始，同时暂停。

另外数码管显示计时的时间，从0000-9999，1S增1

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

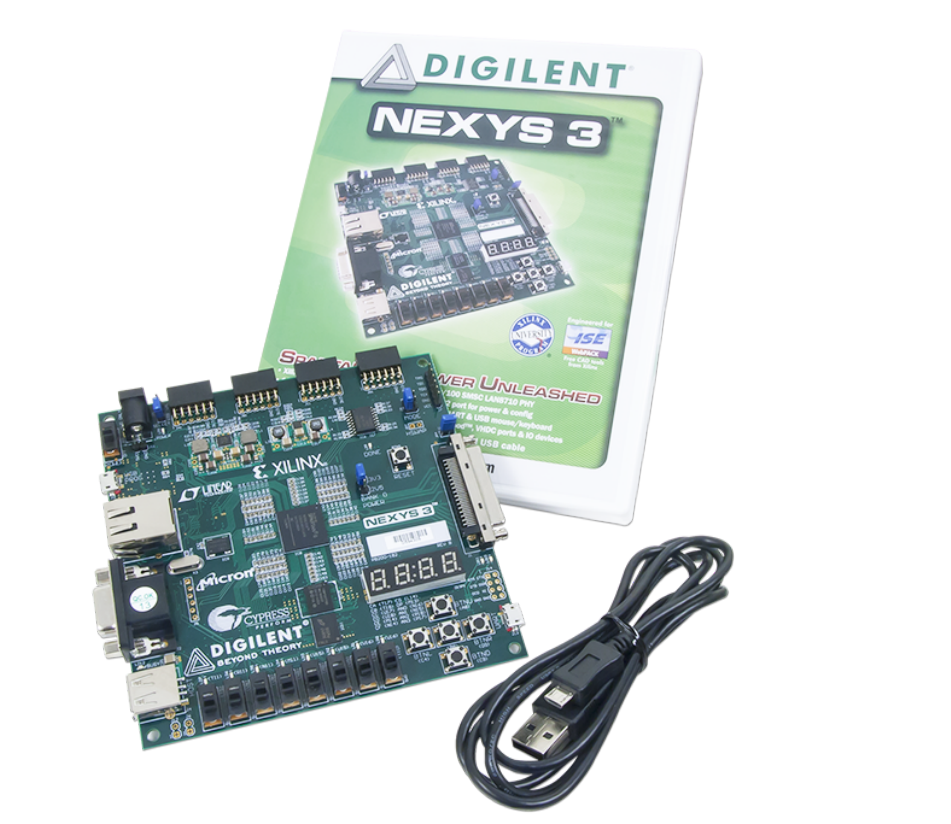

本代码已在Nexys3开发板验证，Nexys3开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

SOS设计.doc

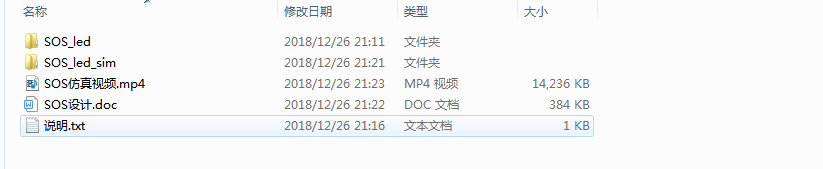

1.工程文件

SOS_led:为下载到开发板的版本

SOS_led_sim:为将分频计数值减小的版本，可以减小仿真时间，仿真用该版本

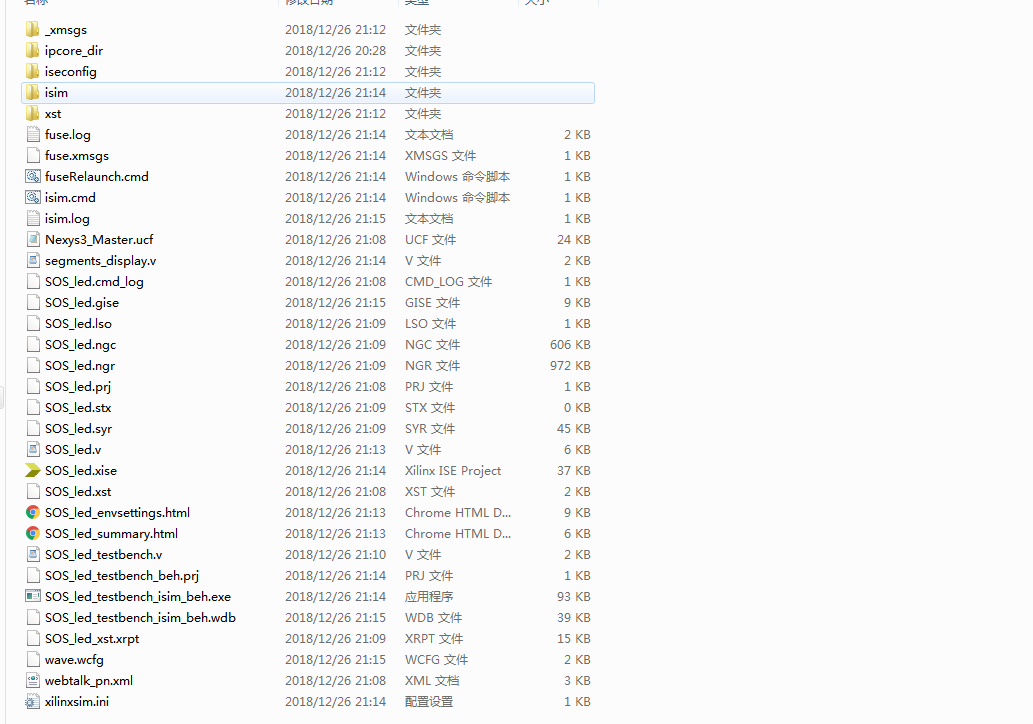

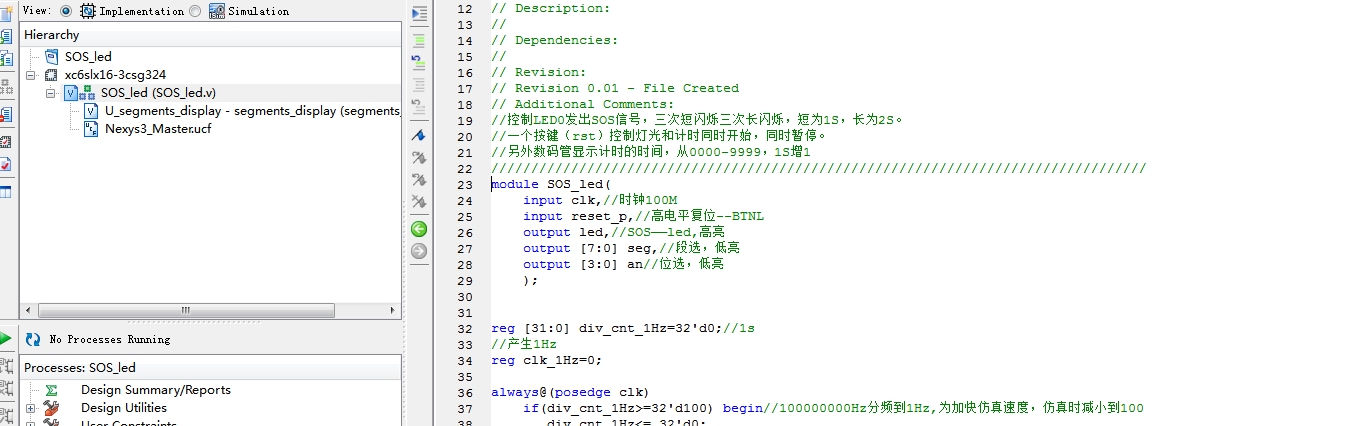

2.程序文件

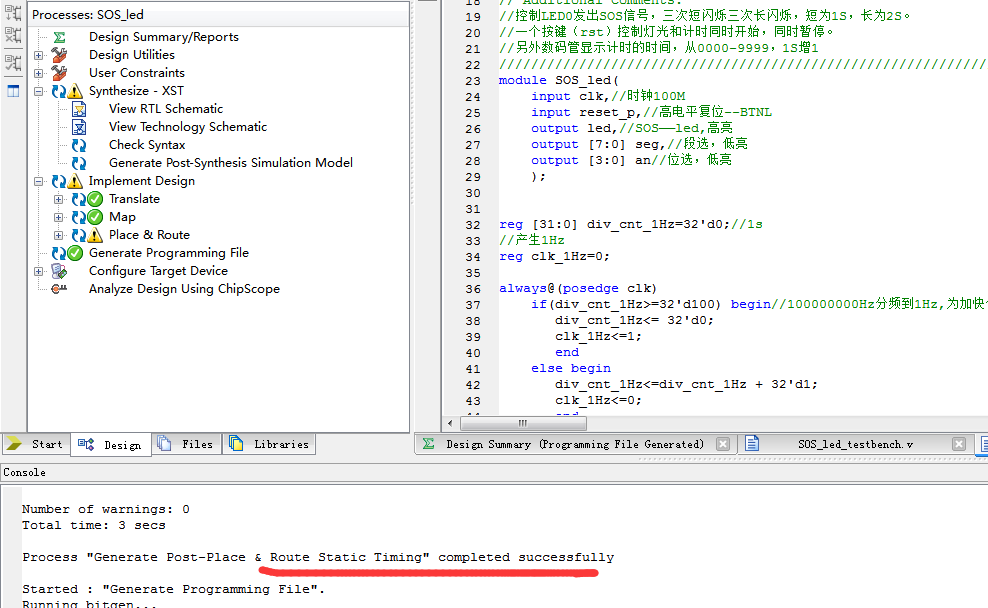

3.程序运行

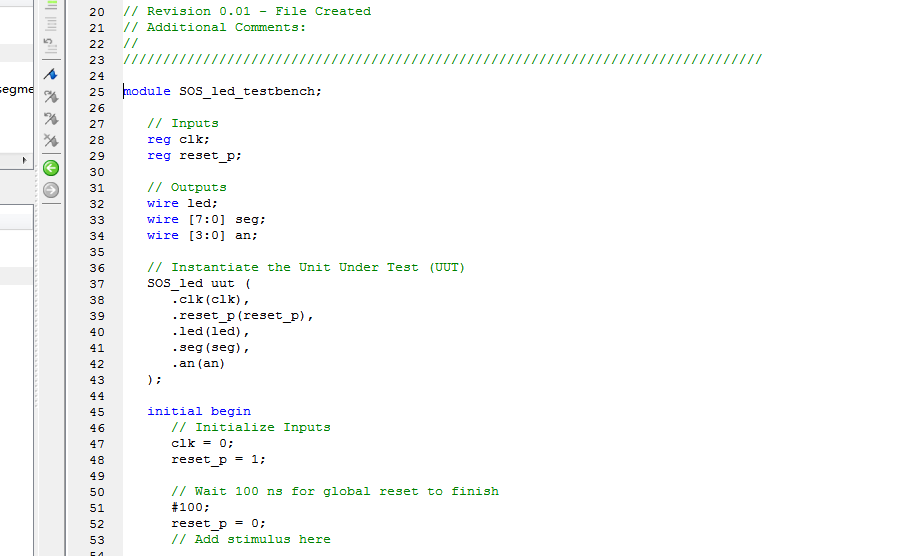

4.Testbench

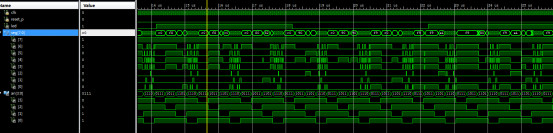

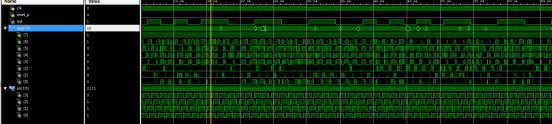

5.仿真图

部分代码展示:

module segments_display(
input clk,//100M
input [15:0] display_data_in,
output reg [3:0] weixuan,
output reg [7:0] duanxuan
);
wire [3:0] int_data_tho;
wire [3:0] int_data_hun;
wire [3:0] int_data_ten;
wire [3:0] int_data_one;
assign int_data_tho=display_data_in/1000%10;//整数部分的千位,除以1000后再除以10取余数
assign int_data_hun=display_data_in/100%10;//整数部分的百位,除以100后再除以10取余数
assign int_data_ten=display_data_in/10%10;//整数部分的十位,除以10后再除以10取余数
assign int_data_one=display_data_in%10;//整数部分的个位
reg [15:0] jishu=16'd0;
always@(posedge clk)
jishu<=jishu+16'd1;
reg [3:0] display_data=4'd0;
always@(posedge clk)
begin
case(jishu[15:14])//为加快仿真速度，仿真时将[15:14]改位[5:4]
2'd0:begin display_data<=int_data_tho;end//显示千位
2'd1:begin display_data<=int_data_hun;end//整数部分的百位
2'd2:begin display_data<=int_data_ten;end//整数部分的十位
2'd3:begin display_data<=int_data_one;end//整数部分的个位
      default:begin display_data<=4'd0;end
endcase
end
always@(posedge clk)
begin
case(jishu[15:14])//为加快仿真速度，仿真时将[15:14]改位[5:4]
2'd0:begin weixuan<=4'b0111; end
2'd1:begin weixuan<=4'b1011; end
2'd2:begin weixuan<=4'b1101; end
2'd3:begin weixuan<=4'b1110; end
      default:begin weixuan<=4'b1111; end
endcase
case(display_data)
0 : duanxuan<= (8'hc0);
1 : duanxuan<= (8'hf9);
2 : duanxuan<= (8'ha4);
3 : duanxuan<= (8'hb0);
4 : duanxuan<= (8'h99);
5 : duanxuan<= (8'h92);
6 : duanxuan<= (8'h82);
7 : duanxuan<= (8'hf8);
8 : duanxuan<= (8'h80);
9 : duanxuan<= (8'h90);
default:duanxuan<= (8'hc0);
endcase
end
endmodule

代码文件（付费下载）：
