基于FPGA的模16减法计数器设计VHDL代码ISE仿真

名称：基于FPGA的模16减法计数器设计VHDL代码ISE仿真

软件：ISE

语言：VHDL

代码功能：

参考实验步

1.新建工程

2.用VHDL设计一个时钟分频器fpV,其分频数由 Generic确定,初始值取16。并完成仿真

3.用VHDL设计分频器fp5,通过调用fpV实现100M分频。请理解并参考如下清单

entity fp5 is

Port (ck in STD LOGIC

       cp:out STD LOGIC)

end fp5:

architecture struct of fp5 is

  component fpV

  generic(n: integer).

  port(ck: in std logic;

           cp:out std logic);

  end component

begin

u: fpv generic map(10000000 port map(ck.cp)-通过传递 Generic值实现100M分频end struct:

注:分频器设计也可以采用其他方法

4.用VHDL设计一个模16的减法计数器jsq16,并完成仿真。

5.用VHDL设计一个数据转换器gdf(请采用CASE语句),该转换器的功能是将一位16进制码转换为两位10进制码。其中H(3:0)为高位,数值范围是是000001,L(3:0)为低位,数值范围是0000-1001。并完成仿真

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

1. 时钟分频器

程序文件

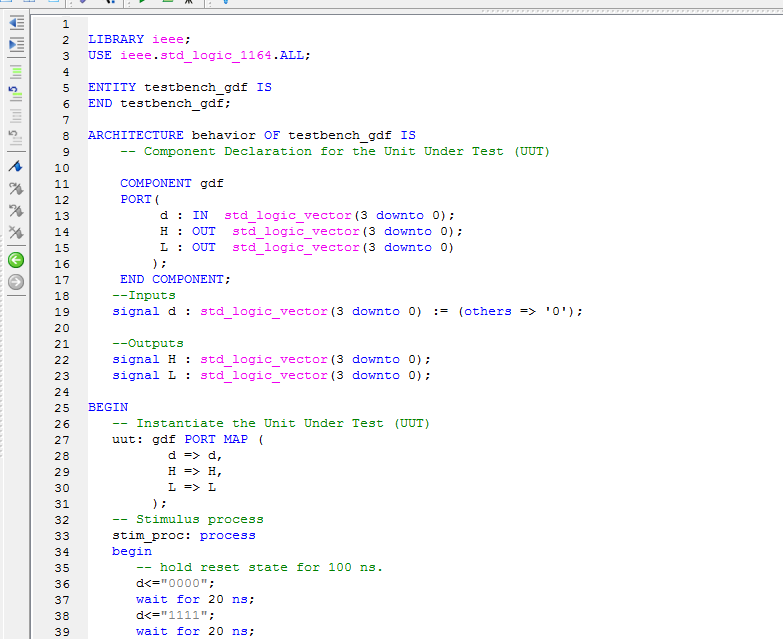

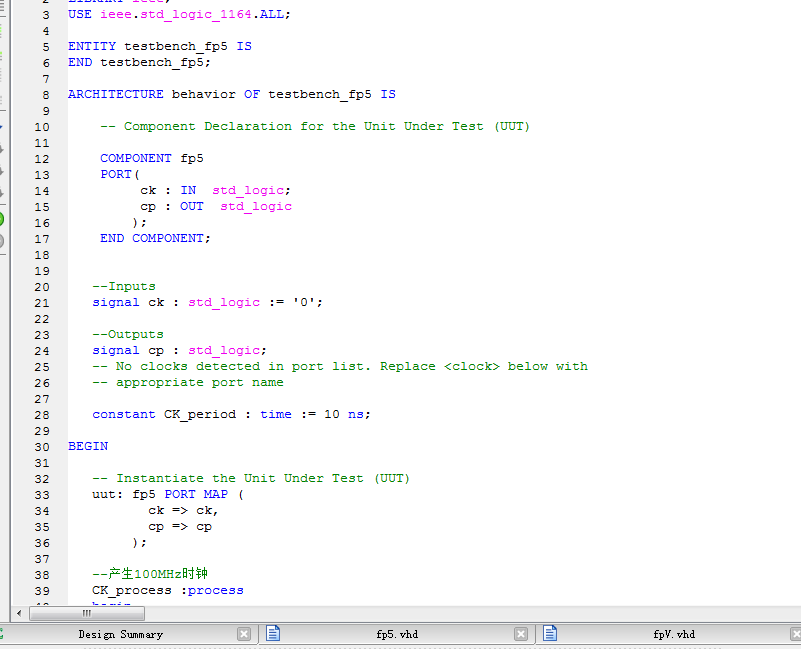

Testbench

仿真图

2. 模16减法计数器

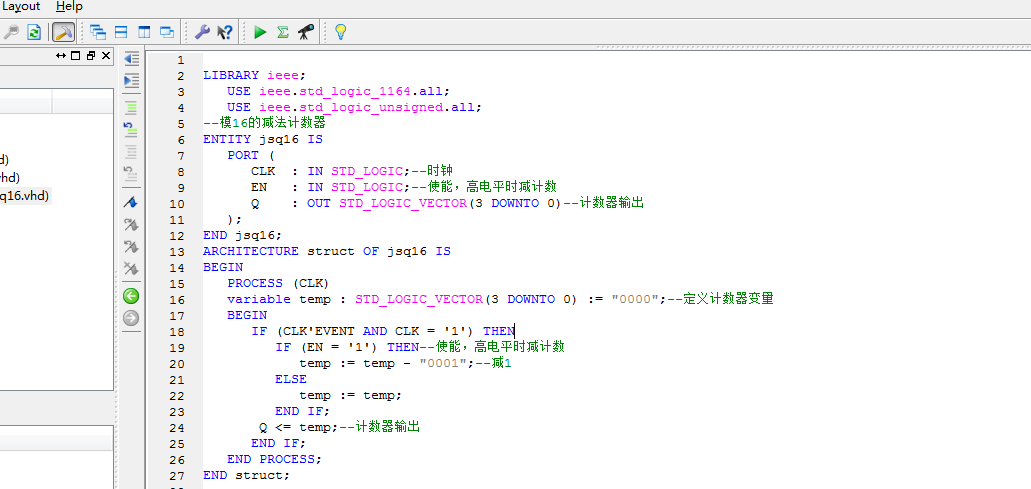

程序文件

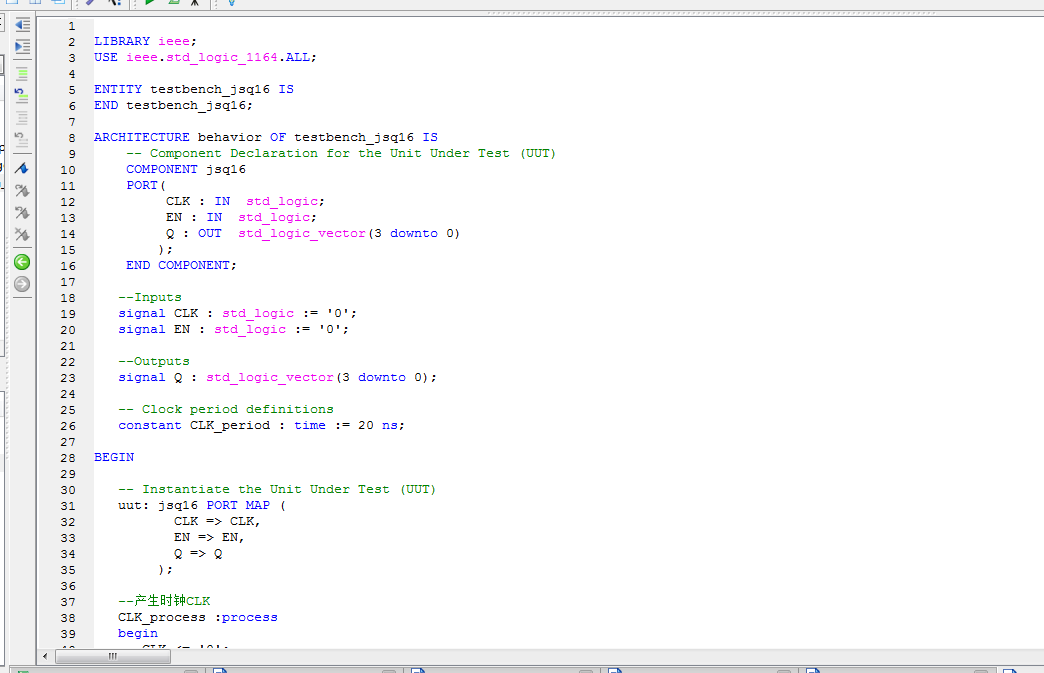

Testbench

仿真图

3. 数据转换器

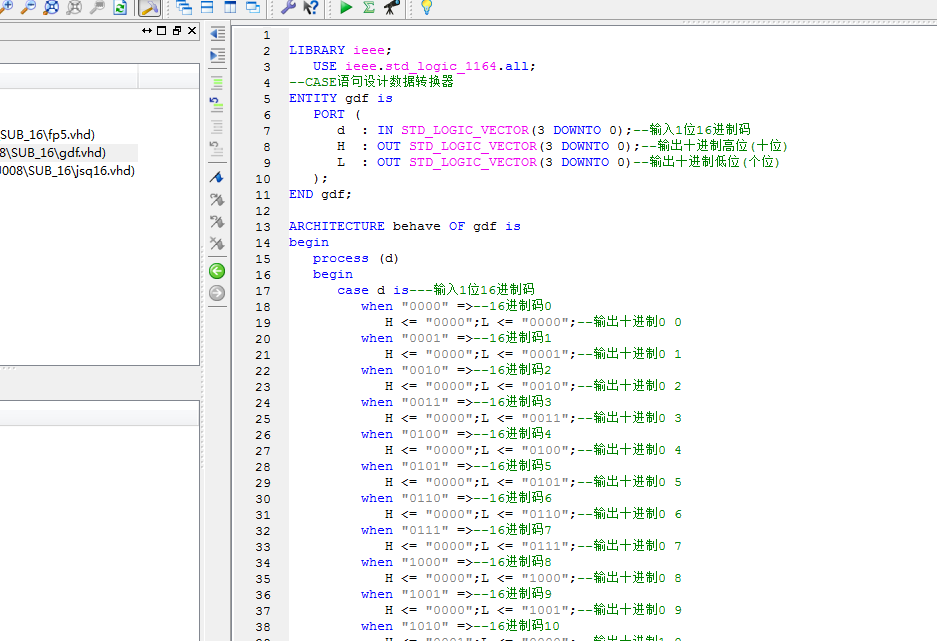

程序文件

Testbench

仿真图

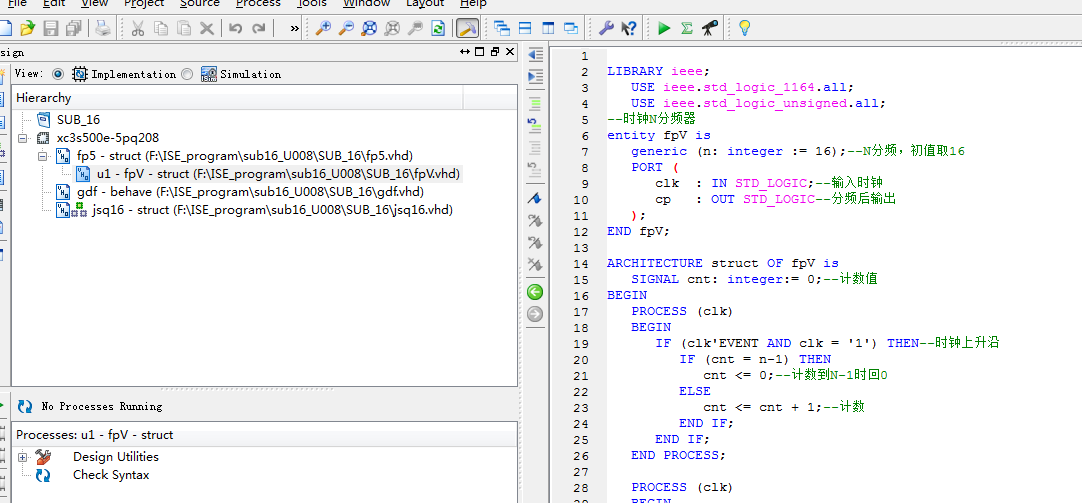

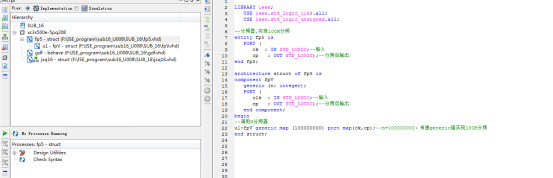

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;

--分频器,实现100M分频
entity fp5 is
   PORT (
      ck  : IN STD_LOGIC;--输入
      cp   : OUT STD_LOGIC);--分频后输出
end fp5;
architecture struct of fp5 is
component fpV
   generic (n: integer);
   PORT (
      clk  : IN STD_LOGIC;--输入
      cp   : OUT STD_LOGIC);--分频后输出
end component;
begin
--调用N分频器
u1:fpV generic map (100000000) port map(ck,cp);--n=100000000，传递generic值实现100M分频
end struct;

代码文件（付费下载）：
