基于FPGA的8选1数据选择器设计Verilog代码ISE仿真

名称：基于FPGA的8选1数据选择器设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：

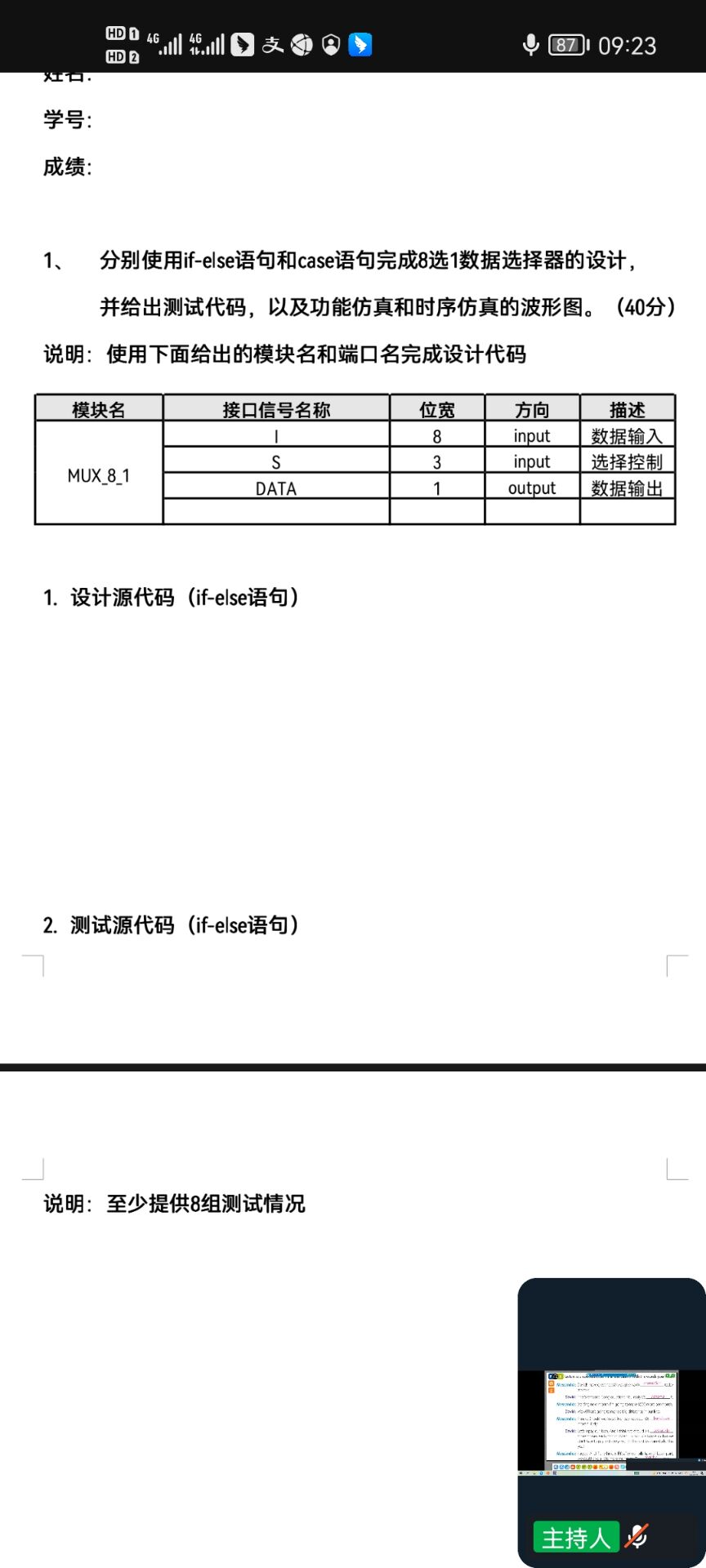

分别使用f-else语句和case语句完成8选1数据选择器的设计并给出测试代码,以及功能仿真和时序仿真的波形图。

说明:使用下面给出的模块名和端口名完成设计代码

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

设计文档.doc

设计源码（case）

//8选1数据选择器，使用CASE语句

module MUX_8_1(

input [7:0] I,//输入

input [2:0] S,//控制

output reg DATA   //输出

);

always@(S)

   case(S)//控制

       3'b000:DATA=I[0];

       3'b001:DATA=I[1];

       3'b010:DATA=I[2];

       3'b011:DATA=I[3];

       3'b100:DATA=I[4];

       3'b101:DATA=I[5];

       3'b110:DATA=I[6];

       3'b111:DATA=I[7];

       default:;

   endcase

endmodule

测试源码（case）

`timescale 1ns / 1ps

module test;

   // Inputs

   reg [7:0] I;

   reg [2:0] S;

   // Outputs

   wire DATA;

   // Instantiate the Unit Under Test (UUT)

   MUX_8_1 uut (

       .I(I),

       .S(S),

       .DATA(DATA)

   );

   initial begin

       // Initialize Inputs

       I = 8'b10100011;//输入

       //S为000~111共8种情况

       S = 3'b000;

       #100;

       S = 3'b001;

       #100;

       S = 3'b010;

       #100;

       S = 3'b011;

       #100;

       S = 3'b100;

       #100;

       S = 3'b101;

       #100;

       S = 3'b110;

       #100;

       S = 3'b111;

       #100;

   end

endmodule

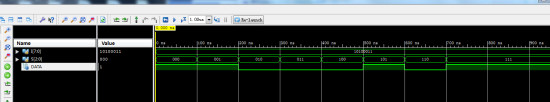

功能仿真

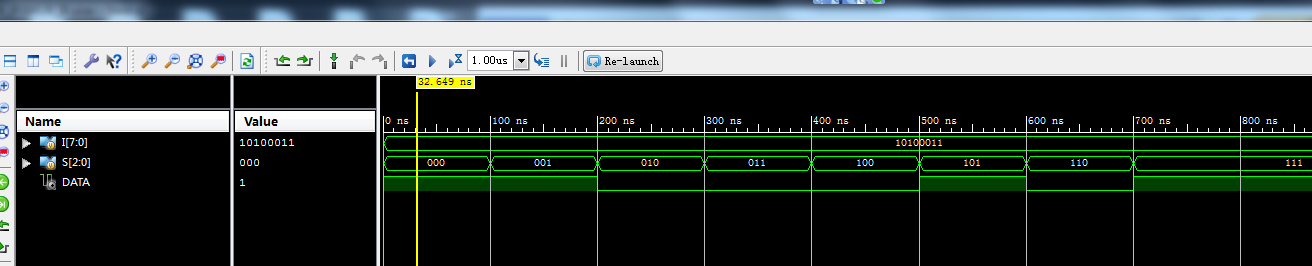

时序仿真

设计源码（if-else）

//8选1数据选择器，使用IF语句

module MUX_8_1(

input [7:0] I,//输入

input [2:0] S,//控制

output reg DATA   //输出

);

always@(S)

   if(S==3'b000)

       DATA=I[0];

   else if(S==3'b001)

       DATA=I[1];

   else if(S==3'b010)

       DATA=I[2];

   else if(S==3'b011)

       DATA=I[3];

   else if(S==3'b100)

       DATA=I[4];

   else if(S==3'b101)

       DATA=I[5];

   else if(S==3'b110)

       DATA=I[6];

   else

       DATA=I[7];

endmodule

测试源码（if-else）

`timescale 1ns / 1ps

module test;

   // Inputs

   reg [7:0] I;

   reg [2:0] S;

   // Outputs

   wire DATA;

   // Instantiate the Unit Under Test (UUT)

   MUX_8_1 uut (

       .I(I),

       .S(S),

       .DATA(DATA)

   );

   initial begin

       // Initialize Inputs

       I = 8'b10100011;//输入

       //S为000~111共8种情况

       S = 3'b000;

       #100;

       S = 3'b001;

       #100;

       S = 3'b010;

       #100;

       S = 3'b011;

       #100;

       S = 3'b100;

       #100;

       S = 3'b101;

       #100;

       S = 3'b110;

       #100;

       S = 3'b111;

       #100;

   end

endmodule

功能仿真

时序仿真

部分代码展示:

//8选1数据选择器，使用CASE语句
module MUX_8_1(
input [7:0] I,//输入
input [2:0] S,//控制
output reg DATA   //输出
);
always@(S)
case(S)//控制
3'b000:DATA=I[0];
3'b001:DATA=I[1];
3'b010:DATA=I[2];
3'b011:DATA=I[3];
3'b100:DATA=I[4];
3'b101:DATA=I[5];

代码文件（付费下载）：
