基于FPGA的输入数码管显示设计Verilog代码ISE basys2开发板

名称：基于FPGA的输入数码管显示设计Verilog代码ISE  basys2开发板

软件：ISE

语言：Verilog

代码功能：单个数码管显示十六个数

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在 basys2开发板验证， basys2开发板如下，其他开发板可以修改管脚适配：

设计文档：

输入数码管显示.doc

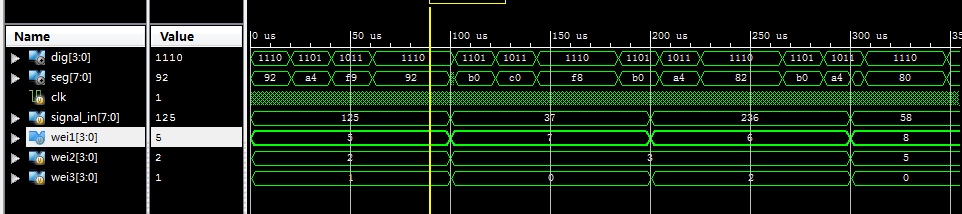

数码管显示仿真

顶层接口

1.程序运行

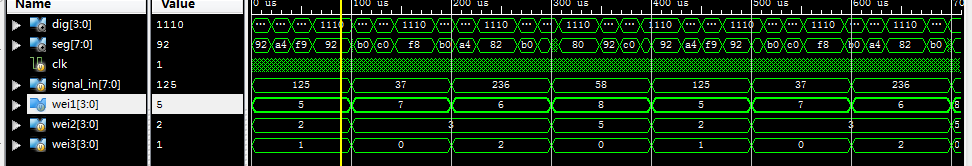

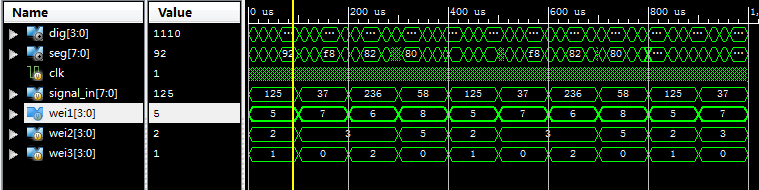

2.仿真

部分代码展示:

`timescale 1ns / 1ps
////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date:   17:24:22 05/24/2016
// Design Name:   top
// Module Name:   E:/my_learn/Fre_detect_ISE/Fre_detect/Fre_detect_tb.v
// Project Name:  Fre_detect
// Target Device:
// Tool versions:
// Description:
//
// Verilog Test Fixture created by ISE for module: top
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
////////////////////////////////////////////////////////////////////////////////
module Fre_detect_tb;
// Inputs
reg clk;
reg [3:0] signal_in;
// Outputs
wire  led_bit;
wire [7:0] dataout;
// Instantiate the Unit Under Test (UUT)
top uut (
.clk(clk),
.signal_in(signal_in),
.led_bit(led_bit),
.dataout(dataout)
);
initial begin
// Initialize Inputs
clk = 0;
signal_in = 'd0;
// Wait 100 ns for global reset to finish
#100;
      signal_in =4'b0010;
// Add stimulus here
#500;
      signal_in =4'b0110;
#500;
      signal_in =4'b1010;
end

代码文件（付费下载）：
